殼聚糖-海藻酸鈉復合膜的制備及性能研究
時間:2005-09-22
馬莉華 劉袖洞 郭慧琴 郭欣 馬小軍**
（中國科學院大連化學物理研究所生物醫用材料工程組 中國科學院研究生院 大連 116023）
**聯系人：馬小軍，研究員，博士生導師，Email: [email protected]; Tel: 0411-8437913
皮膚受創后需覆蓋敷料以保護創面、防止體液流失和創面感染。天然高分子多糖海藻酸鈉和殼聚糖生物相容性良好，與目前研究較多的膠原材料相比，具有免疫原性低、來源廣泛、成本低廉等優點，易被廣大患者接受。目前很多研究者利用殼聚糖和海藻酸鈉之間的聚電解質絡合反應，將其制備成微囊1，用于細胞培養2、蛋白質和多肽類等生化藥物3緩控釋載體，本文采用澆鑄法制備殼聚糖-海藻酸鈉復合膜，用作創傷敷料，對其吸收性能和機械性能進行表征，檢測體外細胞毒性并進行動物試驗檢驗。

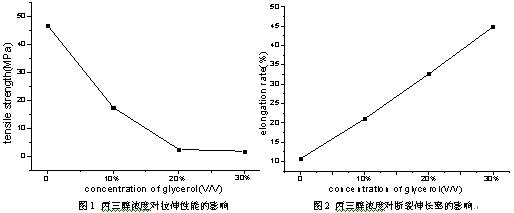

結果表明：通過改變殼聚糖和海藻酸鈉的濃度可調整復合膜的吸收性能，可達到自身重量的10-20倍。殼聚糖和海藻酸鈉是極性高分子材料，發生聚電解質絡合反應形成復合膜，拉伸強度很大，但是斷裂伸長率低，如圖1和圖2所示。通過加入增塑劑丙三醇，稀釋聚合物，減少高分子鏈之間的作用力，降低強度，提高斷裂伸長率。當丙三醇的濃度為10%時，復合膜不僅具有一定的強度，并且具有一定的柔韌性。
采用細胞生長抑制法對復合膜體外細胞毒性進行考察。制備浸提液，在96孔板內接種L929，貼壁后吸除原培養液，實驗組分別加入100 %和50 %浸提液，對照組加培養液。在37 ℃ CO2培養箱中培養2、4、7天后四唑鹽（MTT）比色法以570 nm波長檢測，實驗組吸光值比對照組吸光值得到相對增值率（RGR），均大于80%，評價為1級，沒有明顯細胞毒性。
小鼠背部脫毛后使用已預熱半小時的電熨斗接觸皮膚5秒，造成其背部皮膚II度燒傷，覆蓋復合膜，觀察愈合情況。初步實驗結果表明，該復合膜可粘附在傷口表面，促進傷口愈合，愈合后沒有明顯疤痕。殼聚糖具有良好的生物相容性和生物降解性，可抑制在修復過程中有細胞毒性的NO的生成4，促進轉化生長因子（TGF－β）和血小板衍生生長因子（PDGF）的產生，從而促進細胞外基質的生成5，利于創傷愈合。海藻酸鈉親水，能夠吸收創面大量滲出液，可提供促愈合、肉芽組織形成的潮濕環境，且可促進血小板活化、血液凝聚，具有止血作用。殼聚糖和海藻酸鈉的復合更易促進傷口的愈合，綜合吸收性能高、機械強度好、成本低等因素，有望在創傷修復領域廣泛應用。
參考文獻：
[1]Liu XD，Bao DC，Xue WM，Xiong Y，Yu WT，Yu XJ，Ma XJ，Yuan Q. Preparation of uniform calcium alginate gel beads by membrane emulsification coupled with internal gelation. J. Appl. Polym. Sci.，2003，87 (5)：848
[2]付穎麗，雄鷹，于煒婷，劉袖洞，薛偉明，包德才，王一力，馬小軍。海藻酸鈉/殼聚糖微膠囊生物相容性的研究.自然科學進展，2002，12(8)：845
[3]Hari PR，Chandy T，Sharma CP. Chitosan/calcium-alginate beads for oral delivery of insulin. J. Appl. Polym. Sci.，1996，59(11)：1795
[4]Hwang ShiawMin，Chen ChiungYun，Chen ShanShan，Chen JianChyi. Chitinous materials inhibit nitric oxide production by activated RAW 264.7 Macrophages. Biochem. Bioph. Res. Co.，2000，271(1)：229
[5]Ueno H，Nakamura F，Murakami M，Okumura M，Kadosawa T，Fujinaga T. Evaluation effects of chitosan for the extracellular matrix production by fibroblasts and the growth factors production by macrophages. Biomaterials，2001，22(5)：2125
論文來源:2004年全國高分子材料科學與工程研討會論文集
