李周波，張松，黃潔
（海軍后勤技術裝備研究所，北京100072）
Development of the electromagnetic shielding conductive coatings
LI Zhou-bo, ZHANG Song, HUANG Jie
（Navy Logistic Technology and Equipment Institute of PLA, Beijing 100072, China）
Abstract：In this paper, the various harms of electromagnetic radiation and the necessity of applying electromagnetic shielding are comprehensively expounded. The mechanisms, compositions, and categories of the electromagnetic shielding conductive coatings are summarized,including the factors that affect the electromagnetic shielding
effectiveness. The study and development of electromagnetic shielding conductive coatings at present are discussed.Finally, the existent main problems and the new trend in this field are indicated.
Key words：electromagnetic shielding；conductive coating；shielding effectiveness
摘要：本文全面闡述了電磁輻射的種種危害及實施電磁屏蔽的必要性，闡述了電磁導電屏蔽涂料的屏蔽機理、組成、種類及影響屏蔽效果的種種因素，介紹
了電磁屏蔽導電涂料的研究現狀，并指出了現存主要問題及新的發展趨勢。
關鍵詞：電磁屏蔽；導電涂料；屏蔽效能。
中圖分類號：TQ63 TM27 文獻標識碼：A
文章編號：1001-9731（2004）增刊-0921-04
1 引言
著電子工業的迅速發展，各種家用電器、辦公微機、儀器設備等電子產品得到了廣泛的普及與應用。然而它們的工作給人們帶來極大便利的同時也釋
放出大量的電磁輻射，危害著人們的健康[1]。研究表明，人們長期暴露在較強的電磁場輻射中會導致細胞功能異常及細胞狀態異常，致使神經衰弱及神經功能紊亂、內分泌失調，嚴重的甚至誘發癌變。此外，電磁輻射在體內形成熱效應可導致白內障的產生,視力下降,甚至失明。目前,電磁波輻射對人體造成的損害機理正不斷深入進行,電磁污染的防護與治理也日益受到人們的普遍關注和重視。此外，電磁輻射對電子產品本身也存在著極大的危害。一方面，工程塑料以其價廉、質輕、易加工的優點被廣泛用作電子產品的外殼，但其對電磁波幾乎是完全透明的，對電磁干擾毫無屏蔽作用。另一方面，電子產品內部微電流控制信號的功率與外部的電磁波噪音的功率相近，極易受到干擾而出現操作失誤、系統癱瘓等嚴重后果，同時這些電子產品本身對外發射的電磁波也會對鄰近的電子設備產生干擾。為此世界各國紛紛出臺抗電磁干擾的相關法令法規。我國也于1998 年推行了電磁兼容（EMC）標準，現已將產品的電磁兼容性要求納入了國家強制性產品認證范圍，規定從2003 年5 月1 日起，凡列入國家強制性產品認證目錄的產品未經認證不得出廠、進口和銷售。
輻射還給信息安全帶來了極大的隱患。計算機等科研設備在工作時會通過電磁波將有用信息泄漏出去[2]，從而導致信息泄密，可能造成重大的政治、經濟和軍事?lián)p失，危害國家安全。研究表明，普通未采取屏蔽處理的計算機，在工作時輻射出帶信息的電磁波，可在一公里外被接受和復現，這是國外情報部
門收集情報的最主要的手段。伊拉克戰爭揭示出信息電子戰已經成為決定當今戰爭勝敗的重要因素。一方面，軍事電子裝備和作戰武器平臺必須具備可靠的抗干擾性和隱身性能；另一方面，自身的信號輻射、泄漏，應盡可能降低，以保證軍事信息及自身的安全性。電磁輻射對社會正常運行構成的危害已經引起
人們的極大重視，對電子設備采取有效的屏蔽手段既可以有效的阻止外界入射電磁波的干擾，又可防止電器裝置、儀器在工作時產生電磁波輻射危害作業人員和干擾其他設備，以及避免信息外泄。因此世界各國紛紛大力開展電磁屏蔽技術及屏蔽材料的研究，如：屏蔽涂料、電鍍、真空金屬鍍鋁等。其中電磁波屏蔽涂料以其選材廣泛、施工方便靈活、實用性強及性價比高等特點而倍受青睞。統計表明，1998 年，在美國使用電磁屏蔽涂料方法占各種屏蔽方法的78%[3]。
2 電磁屏蔽基本原理
如圖1 所示電磁屏蔽的基本原理是：采用低電阻的導體材料，并利用電磁波在屏蔽導體表面的反射和在導體內部的吸收以及傳輸過程中的損耗而使電磁
波能量的繼續傳遞受到阻礙，以致削弱到不能干擾儀器工作的程度，起到屏蔽作用。良好的屏蔽材料可將大部分入射波反射掉，利用內部吸收及多重反射損耗掉部分進入材料的電磁波，只允許極少量的電磁波透過材料繼續傳播。
波通過屏蔽材料的總屏蔽效果由屏蔽效能來表示，其定義為對給定外來源進行屏蔽時，在某一點上屏蔽體安裝前后的電場或磁場強度之比，即屏蔽體對電磁信號的衰減程度，其值大小表示材料的屏蔽效果好壞，通常用分貝表示。即[4]：
其中，PI、EI分別為入射功率密度和入射電場強度；PT、ET為透過的功率密度和電場強度。如圖1 所示，電磁屏蔽效能由反射損耗、吸收損耗及多重反射損耗組成。即[5]
SE=A+R+B (dB) （2）
式中: Ａ為吸收衰減; Ｒ為在屏蔽體表面的反射衰減; Ｂ為內部多次反射衰減(當在A 大于15dB 時可忽略不計)。
電磁輻射場區按以場源為中心，一個波長為半徑的圓可劃分為近區場和遠區場。近區場的電磁場強度比遠區場大得多。從這個角度上說，電磁防護的重點應該在近區場。對我們最經常接觸的從短波段30MHz到微波段的3000MHz 的頻段范圍，其波長范圍從10~1m。
式中，t為屏蔽體厚度；f為頻率（Hz）；µr為材料的比磁導率，σr為材料的比電導率。所以，A隨t、fµrσr增大而增大；R隨σr/µrf增大而增大，所以材料的導電性好，也即材料的電阻率越低，吸收及反射損耗均增大，屏蔽性能就好。
美國國家安全局（NSA）規定，有效屏蔽下限為40dB，相對應體積電阻率約為10-4Ω·m,表面電阻率約為0.5Ω/□。在實際應用中，決定最佳的屏蔽方案應當綜合考慮所需的屏蔽等級及涂料涂覆底材后的屏蔽效果、物理機械性能，在滿足屏蔽要求的前提下盡可能降低成本，同時具有良好的物理機械性能。
3 電磁屏蔽涂料的導電機理
電磁屏蔽涂料按其組成及導電機理可分為本體型和添加型兩大類。
本體型電磁屏蔽涂料是指涂料中成膜高分子化合物本身具有導電性，無需再添加其他導電性組分。導電高聚物具有質量輕、可通過分子設計進行電阻率調節等優點，但現階段由于合成及加工困難，成本高，應用受到限制，在現階段僅限于實驗室研究，尚未有商業化產品出現。
目前，所說的電磁屏蔽涂料一般是指添加型電磁屏蔽涂料。采用絕緣高聚物為成膜物，加入導電填料提供自由載流子而使其具有導電性。其電荷的傳導方式有兩種，一是粒子間相互搭橋形成通路；二是當粒子間距離極小時（10nm 以內），由于產生“隧道效應”，盡管中間隔有聚合物薄膜，載流子也有足夠能量穿越該能量壁壘在粒子間傳遞。因此，屏蔽涂料的導電性主要取決于填料在聚合物基料中的分散狀態，也即導電回路如何形成及導電回路如何導電兩個方面。
4 電磁屏蔽涂料的研究現狀
添加型電磁屏蔽涂料由基料、導電填料、溶劑和添加劑組成。
基料是導電涂料的重要組成部分，首先應當按照所要涂敷（或屏蔽）的底材性質選取，以獲得良好的物理機械性能；其次應當使添加的導電填料在其中得到充分分散，形成導電回路，產生屏蔽效果。對同一種導電填料，聚合物的臨界潤濕表面張力較小時，有利于聚合物對填料粒子的潤濕與分散，使導電粒子間接觸總數增加，從而易于導通，減少了導電填料的滲流臨界值。由于導電粒子間接觸數增加，使涂層的最高電導率也增加。此外，聚合物分子量也影響分散性及導電粒子間間隙的厚度，從而影響涂層導電性。在滿足涂層物理機械性能要求的前提下，相對分子質量以小為佳。
常用的合成樹脂有丙烯酸樹脂、環氧樹脂、聚氨酯、酚醛和聚酰亞胺樹脂等。

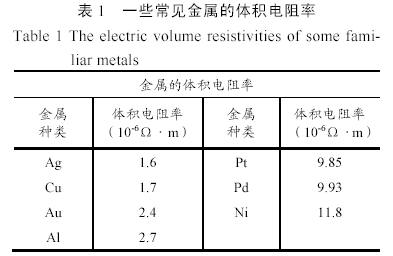

根據導電填料種類的不同，主要可分為銀系、碳系、鎳系和銅系電磁屏蔽涂料等。常見金屬的導電性能如表1 所示。
4.1 銀系導電填料
銀是最早開發的導電填料。銀系涂料的導電性最好，氧化速度慢且氧化產物可導電，導熱性好，耐介質性能極佳， 屏蔽效果極佳( 表面電阻率低于0.010Ω/cm，可在高達10GHz的范圍內達75dB以上)。但銀作為導電填料也存在著一些問題：價格昂貴，限制其只在屏蔽要求極其嚴格的環境下使用；銀的遷移會給電子產品小型化帶來困難。所謂銀的遷移，是當銀作為電極而有直流電流流過時，從陽極來的銀在陰極呈樹枝狀生長，導致短路的現象。防止銀遷移的最有效的方法是盡量減少涂層中的水分。最近，趙斌等[6]采用AgNO3與水合肼液相還原法制備了超細銀粉應用于導電涂料，可減少銀粉用量和保持涂料良好的導電性。高曉敏等研究了引入分散劑與偶聯劑對導電涂料屏蔽性能的影響[7]。
4.2 銅系導電填料
銅粉的價格適中，導電性也極好，但因在空氣中易被氧化，且氧化物不導電而受到制約。現階段銅粉抗氧化技術取得了很大的進步，是目前最具商業價值的導電填料。目前銅粉抗氧化的技術主要有：
（1）表面鍍覆惰性金屬（Ag、Al、Ni等）[8]；
（2）加入還原劑將銅粉表面的氧化銅還原；
（3）有機磷化物處理；
（4）聚合物稀溶液處理；
（5）用偶聯劑處理[9]。
實際應用時，為了達到較好的抗氧化效果，可以綜合運用上述方法。表面用銀包覆為現階段應用最廣泛的方法，其表面電阻率可達0.075～0.10Ω/cm，在超過1GHz的范圍內屏蔽性能可達75dB。[10]
4.3 鎳系導電填料
鎳粉的價格也比較適中，其抗氧化性介于銀粉和銅粉之間，因此在使用過程時無需作抗氧化處理，良好的硬度給涂膜提供了優異的耐久性能。鎳的導電性能較銀、銅低，其表面電阻率為1Ω/cm□，屏蔽效果最高可達60～65dB(5～1800 MHz)，鎳系涂料在低頻區(低于30MHz)的屏蔽效果不如銅系涂料。但鎳系涂料導磁率高，磁矢量的衰減幅度大，吸收電磁干擾能力強。鎳具有優良的抗氧化性、抗化學腐蝕性等完全可以滿足應用要求，因此鎳系電磁屏蔽涂料在涂料類中占有較大的比重[11]。美國Acheson公司生產的Electrodag 550 型鎳基屏蔽涂料已應用達20 年之久。近年來，國內四川大學對鎳系導電涂料進行了大量的
研究，取得了極大的進展[12]。
4.4 碳系導電填料
碳類導電填料主要包括炭黑和石墨。按形狀劃分，主要有粉體和纖維兩大類。在制造導電涂料時，常將石墨與炭黑混合使用或?qū)⑿阅懿煌奶亢诨旌鲜褂茫詽M足不同的使用要求。由于碳類導電填料屬于半導體，所形成的涂料的導電率遠小于金屬類填料形成的導電涂料，其表面電阻率為30～50Ω/cm，屏
蔽效果最高可達30～50dB(50～450MHz)，僅在對屏蔽要求較低的環境使用以節省成本。但近年來,對超細炭黑的研究取得了一系列成果，大大改善了其屏蔽
性能。美國已開發出一種超細炭黑,可用于制造電磁屏蔽材料。如Cabot公司的“Super-Conductive”炭黑和哥倫比亞化學公司的“Conductex40-220”炭黑。日
本三菱人造絲公司研制的超細碳黑/PP,其密度為118g/cm3,其屏蔽效果達到40dB,被譽為世界上最輕的電磁屏蔽材料。
4.5 復合導電填料
為了降低導電填料的成本，提高導電性能，常采用復合導電填料。復合導電填料按形狀可分為復合粉末和復合纖維。根據芯核物質的不同，金屬包敷型復合粉末可分為金屬-金屬（如Ag/Cu）、金屬-非金屬（如Cu/石墨）和金屬-陶瓷（如Ag/SiO2）3 種類型。此外還有金屬氧化物包敷型復合粉末。復合纖維有多種，如尼龍、玻璃絲、碳纖維等鍍敷金屬或金屬氧化物等。此類導電填料一般作為上述幾種主要填料添加成分使用，對導電涂料的屏蔽性能進行微調，以靈活適應各種情況的需要。
現將國內外幾種代表性的電磁屏蔽涂料列于表2[13]。
5 結論及展望
隨著電子工業的飛速發展，人們對電磁輻射的危害的認識不斷提高，對高性能屏蔽材料的需求也與日俱增。但現階段高屏蔽性能涂料品種主要集中于銀系、鍍銀銅粉兩大類上，其成本相對較高，添加量也較大，因此當前需要解決的主要問題是：
（1）在保證涂料屏蔽性能的同時提高填料在基
料中的分散性以降低填料用量；
（2）開展可回收性屏蔽涂料的研究，提高導電填料的利用率。國外近年來已在此方面取得了很大的進展，并有一系列產品問世，國內尚屬空白。
（3）開展水性導電涂料以適應環保的要求，尤其是適用于屏蔽室內墻使用的導電涂料，以取代現有的普遍以金屬板材建造屏蔽室的技術。在此方面國內與國外差距也很大：目前國內導電涂料一般均為溶劑型；國外的Acheson公司的ElectrodagSP-008A即為水性涂料，可以用于建筑使用。
（4）制備低成本的高效屏蔽材料。
導電高聚物如：聚苯胺、聚噻吩、聚吡咯等，具有接近金屬的導電性能且其導電率可以通過改變分子間共軛雙鍵的數目來調節，如能解決其工業化的問題，在電磁屏蔽領域的前景不容忽視。
亞微米、納米材料的體積效應和表面效應使其具有特殊的物理、化學特性，在電磁場的輻射下，原子、電子運動加速，促使磁化，使電磁能轉化為熱能，從而增加了對電磁波的吸收性能，而且由于比表面積高，易于形成導電網絡。為此，納米材料的應用是研制屏蔽涂料的趨勢。
參考文獻：
[1] 金磊. 電磁輻射災害及其安全設計對策初論[J]. 21 世紀
青年學者論壇24(1): 67-71.
[2] 馮桂山. 計算機泄密機理評述, [J]. 系統工程與電子技
術，1995, (12): 34-38.
[3] 杜仕國.電磁屏蔽材料的現狀與發展[J].化工新型材料，
1995, (4): 12-16.
[4] SJ 20524-1995 材料屏蔽效能的測量方法[S].
[5] Paul C R. Introduction to Electromagnetic Compatibility
[M]. New York: Wiley, 1992.
[6] 趙斌, 張國慶, 程起林. 超細銀粉在導電涂料中的應用
[J].涂料技術, 2000, (1): 40.
[7] 高曉敏, 劉際偉,劉永華. 分散助劑對丙烯酸基電磁屏蔽導
電涂料性能的影響[J]. 材料科學與工程, 2002, (3): 410.
[8] CN1130553A.
[9] 林碩, 銅系復合涂料導電穩定性的研究[J]. 功能材料,
1999, 30(3): 288-289.
[10] Acheson(美)公司產品簡介.
[11] 四川大學碩士論文.
[12] CN1200390A, CN1200390A.
[13] 互聯網資料.
作者簡介：李周波（1978－），男，四川省巴中市人，2000 年畢業于天津大學，現為海軍技術裝備研究所工程師，目前主要從事防
腐涂料、功能涂料的研究。（E-mail: [email protected]）, Tel: 010-66975507.
論文來源：中國功能材料及其應用學術會議,2004年,9月12-16日
