2009年3月25日，在江西吉安市，由中國紡織工業協會主持召開的中國第一條雙組份超細紡粘水刺非織造布生產線鑒定會上，由工程院院士、教授、高工組成的專家組，一致肯定這個項目是國內首創國際領先的工程給予了最高級別的評價。
自1978年改革開放以來，我國非織造布工業，從一個微不足道的行業，經三十年的奮斗，現已成為世界各國之首非織造布大國。三十年來，我國非織造布的發展經歷過幾個大的發展階段，幾個大的飛躍。自1978年到1987年為第一階段，這個階段是以短纖維為主，以梳理成網后進行熱扎、針刺、化學粘合方法來固結纖維，生產噴膠棉、針刺棉、熱扎布、襯布等等產品，是非織造布打基礎階段。1987年開始，我國通過引進設備與技術，開始有了紡粘法生產線化纖噴絲直接成布。至2008年紡粘法非織造布生產線，已經發展到545條，生產能力122萬噸，實際生產量847萬噸，占全國非織造布總產量40%以上，占全世界紡粘布產量的1/3以上。1995年是中國非織造布發展的又一個里程碑。這年我們引進了法國水刺法生產線，開始有了水刺布，止2008年我國水刺法生產線已有133多條，年產量達15萬噸。現在我國非織造布工業，又進入了一個新的發展階段，即雙組份超細纖維紡粘水刺非織布，這個產品質量優異，用途廣闊，將會是非織造布發展史上又一個里程碑，其前途十分遠大。是從切片開始一步成形為超纖長絲非織造布。

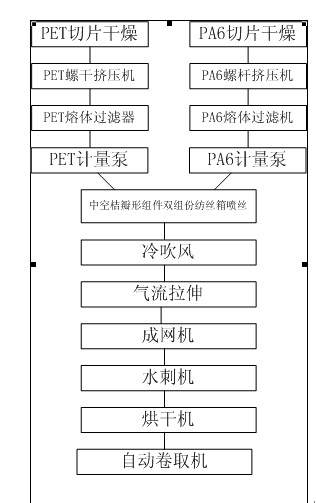

雙組份超細纖維紡粘水刺非織造布，其生產原料為滌綸切片與錦綸6切片二個成份，故稱之為雙組份，一般滌綸含量為70-50%，錦綸含量為30-50%，經過特制的紡粘設備紡絲與拉伸鋪網，再進行水刺法固結與開纖，成為超細纖維水刺布，其生產流程如下：
這個生產方法的關鍵是在紡絲組件，它是由三片組件組合而成的，中空桔瓣形狀，將PET熔體分布成8個等份，也將PA6熔體分布成8個等份，而后匯合在同一個噴絲孔中噴出來，二個成份既不要熔化成一體，又不要相互分離太散。經過噴絲形成長纖維后，即進行冷吹風，再進入高達5000M/分的氣流拉伸，然后均勻的鋪愛成網機上，形成一個有一定厚度的纖維網層，輸送到水刺機上。
這種雙組份長絲狀的纖維網，在水刺機上有二大作用，一是用高壓水的壓力，將纖維固結成布；二是將每條纖維打散成為16根超細纖維，稱之為“開纖”，這里水刺機的壓力與分布情況成為工藝的關鍵。
開纖后，纖維的纖度取決于噴絲拉伸后纖維的纖度。例如拉伸后成絲單絲纖度為2d，則開纖后纖維纖度為2/16=0.125，如拉伸后為0.8d，則纖度為0.8/16=0.05d。制成超細纖維就是用這個方法制成的。假若將來用32瓣的紡絲組件，則超纖度可再提高一倍，如2d/32=0.0625d或者為0.8/32=0.025d。

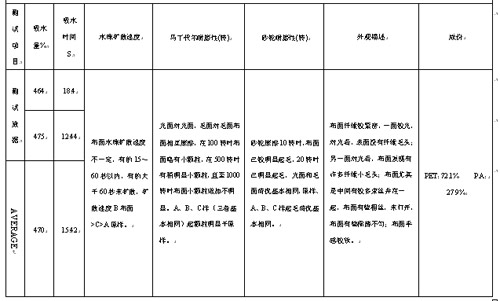

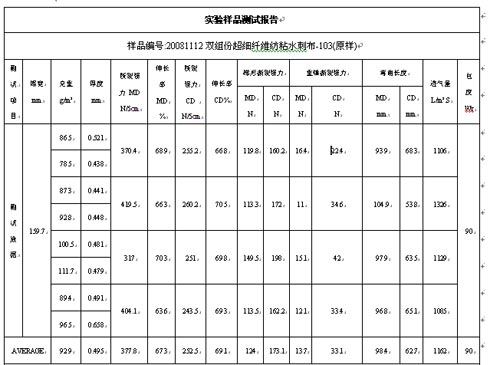

這個產品的質量情況，由美國美亞公司測試如下：
從表上看出，由于它是長絲無紡布，其強力很高，最高MD可達到419N/5cm，CD值可達到260N/5cm，梯形撕裂強度可達到149N/5cm，是一些短纖維超纖非織造布無法比擬的。其吸水量與吸濕速度及透氣量均較為理想。
這種雙組份超細纖維紡粘水刺非織造布，其用途與市場均很為廣闊，可作為高級超纖合成革基布，也可作高級擦布、高級過濾材料、高級過濾材料、高級貼墻布、印花布、書寫繪畫布等等。將來隨著研究的深入發展，可作服裝、被服、休閑衣等等的用布。發展前途是十分遠大的。
這種超纖非織造布假若作合成革基布，可制成高級仿真皮、高密度高性能的合成革，它有最佳的回彈性、柔軟性、仿真性等高檔次要求，是目前合成革發展的主要方向。它比短纖維超纖的合成革強力要高很多。
目前我國各個超纖合成革工廠，使用的超纖基布，均為海島型的超纖布。這種雙組份超細紡粘水刺布與之相比較，海島型的優點是：它的超細纖維將比這種桔瓣型更細一些，如果海島型開纖前原絲為3d，34個島則其纖度為3/34=0.088d，若為64島，開纖后其纖度可以達到3/64=0.046d，比現在的桔瓣型細不少。而海島還可以發展到640島和1000島，其纖維則更細，是桔瓣型無法比擬的。目前大多數桔瓣中空型纖維纖度僅為0.125d。但是，桔瓣長絲非織造布除此之外，比海島短纖維針刺無紡布具有下列優點：
第一：桔瓣長絲非織造布的強力要比短纖維非織早布高出很多一般要高1/3左右。這是長絲無紡布比短絲無紡布特有的優點。
第二：海島型的工藝流程較長，一般海島超纖革要有的五大工序：即化纖車間、針刺無紡布車間、涂PU車間、溶去“海”車間、皮革后整理車間。而桔瓣長絲制革則只需三個車間：即紡粘水刺車間、涂PU車間和皮革整理車間，少了二車間。
第三：海島超纖制革，必須把“海”溶化去才能成超纖，而溶去“海”則需用燒堿及其化學藥品和大量的水，造成環境污染，因此還必須有一套污水處理設備，而紡粘水刺桔瓣非織布，則沒有任何環境污染問題，更不用污水處理裝置。
第四：海島中的“海”大約占50%，“島”僅為50%，將“海”溶去后，僅留下“島”可用，因此其制成率僅為50%，而桔瓣型紡粘水刺布，則不存在這個問題，制成率是100%。
第五：“海島”超纖制革由于其生產流程長，有污染，制成率僅50%，因而它的生產成本肯定比桔瓣超纖紡粘水刺法，要高出很多，經濟效益也低不少。
總之，雙組份超細纖維紡粘水刺非織造布，是非織造布工業的一顆新星，也是超細合成革基布的一顆新星，是行業內的一個新興事物，有強大的生命力。不論前進路上有多少曲折和困難，相信它一定會茁壯成長，成為非織造布的一大流派，屹立于世界非織造布之林。
