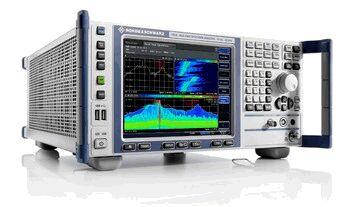

羅德-施瓦茨的日本法人（Rohde-Schwarz Japan）2010年7月13日宣布向市場投放實時頻譜分析儀“R＆S FSVR”。已從當天開始銷售。這款產品是該公司的首款實時頻譜分析儀。
實時頻譜分析儀是一種可顯示時間軸方向信號波形變化的頻譜分析儀。普通的頻譜分析儀顯示某一瞬間的信號波形。而實時頻譜分析儀則將每個瞬間的信號波形重疊起來進行顯示，通過顏色的濃淡來表示發生概率。因此，可以觀察到突然發生的異常信號。
此次準備的產品包括分別支持9kHz～7GHz、9kHz～13GHz以及9kHz～30GHz頻率的三款型號。所有產品均可通過25萬次/秒的更新速率來觀察最大40MHz的帶寬。通過在最高端機型中使用另外銷售的外部混頻器，可以觀察到最大110GHz的帶寬。此外，通過追加作為選配件的解析用軟件，還可以解析WiMAX和無線LAN等的信號質量。今后還計劃推出新一代移動通信規格“LTE（Long Term Evolution）”用解析軟件。
價格方面，最大頻率為7GHz的產品為647萬3000日元，最大頻率為13GHz的產品為859萬日元，最大頻率為30GHz的產品為1009萬6000日元（均不含稅）。
實時頻譜分析儀的市場，目前處于被測量儀器巨頭美國泰克（Tektronix）壟斷的狀態。羅德-施瓦茨日本表示，“我們將提供性能優于泰克、價格便宜約40％的產品，希望由此確保市場地位”。
R&S FSVR 實時頻譜儀是業界第一款將完整的信號分析、頻譜測量功能與實時頻譜分析功能完美結合的測試儀表。在實時頻譜儀模式下，R&S FSVR能輕松地檢測各種偶發、超短瞬變信號。無論是研發LTE、WiMAX、WLAN、 Bluetooth 和RFID等民用通信系統，還是開發雷達和跳頻通信等射頻系統，FSVR的無死區實時檢測能力都成為其獨特的優勢。由于R&S FSVR是在R&S FSV的基礎上設計的，因此能提供信號分析和頻譜測量的全部功能，并且測試速度較業界同類頻譜儀快多達5倍。
傳統頻譜儀可在整個輸入頻段上通過頻率掃描方式檢測未知信號，與此相比實時頻譜儀在用戶指定的頻點附近檢測輸入頻譜。實時頻譜儀可在指定頻段內快速、無縫捕獲信號并顯示其頻譜，檢測各種超短瞬變信號和低概率偶發信號，例如實時頻譜儀能高速、輕松地分析頻率源頻率變化或數字開關切換的過程。
頻譜和網絡分析儀部門的主管Josef Wolf 說：“使用傳統掃描式頻譜儀查找偶發型故障的根源往往是非常困難且耗時的。因此我們擴展了R&S FSV信號和頻譜分析儀的功能，開發出 新的R&S FSVR。在R&S FSVR平臺上，用戶可以在擁有實時頻譜分析功能的同時也可獲得R&S FSV各種優點，如無與倫比的測試速度、極高的靈敏度和種類繁多的測試功能。”
在實時頻譜模式下，R&S FSVR能在高至40 MHz帶寬內無縫地捕獲射頻信號，并以每秒250,000頻譜計算速度計算并圖形化地顯示測試結果。R&S FSVR提供了多種顯示模式和測量功能方便用戶直觀、精細地分析測試結果。
在余輝模式下：R&S FSVR能在用戶指定的時間范圍內（保持周期）以顏色深淺的方式顯示信號頻率和幅度出現的概率分布。該功能讓用戶可直觀了解信號隨時間變化過程，如觀測高速跳頻工作的發射機的頻率跳變，也可觀測短時幅度變化過程，而采用傳統分析儀對于這類測試需求往往是無能為力。
瀑布圖功能在時域軸上顯示信號頻譜分布。對于試圖發現間歇性干擾信號的研發人員，頻段內的實時頻譜監測功能是非常實用的。用戶也可在許多無線傳輸測試中使用該功能，在這些無線傳輸標準中發射頻率經常都是跳變的，如RFID和Bluetooth。通過R&S FSVR，用戶可輕松地跟蹤這種頻率變化與衡量發射機性能。
R&S FSVR為測試偶發信號特別設計了頻率觸發方式。頻率模板觸發（FMT）將對預定義的頻譜事件產生觸發響應。R&S FSVR將分析每一個頻譜樣本并與預定義的頻譜模板相比較。該功能可用于捕捉射頻發射機的偶發干擾信號或瞬時頻率變化。用戶既可通過R&S FSVR觸摸屏快速定義頻率觸發模板，也可選擇由FSVR自動產生頻率觸發模板。
當R&S FSVR工作在非實時模式下時，它也可當一臺通用的信號和頻譜分析儀使用，能提供通用的R&S FSV所能提供的所有測試功能和所有用于測量射頻參數和數字調制信號的選件。R&S FSVR也支持所有移動通信標準，如GSM/EDGE, WCDMA, TD-SCDMA, WLAN, WiMAX 和LTE。超過每秒1000次掃描的測試速度，使 R&S FSV比業界其他的頻譜和信號分析儀快五倍以上。
R&S FSVR 實時頻譜儀已正式發布，有三個型號可供選擇：測試頻率至7 GHz、13 GHz和30 GHz。更多詳情請見www.rohde-schwarz.com/product/fsvr。
