針對無鹵阻燃PC/ABS、ABS/PMMA和高光ABS三種高光免噴涂材料的各自存在的優勢和弊端，同時為了滿足即將實施的歐盟電工委員會針對電視機生產商的電視機燭火標準要求，上海錦湖日麗塑料有限公司從高光ABS材料入手，大膽創新，采用了突破性的ABS改性關鍵技術，成功開發出了適用于大型液晶面板的高光免噴涂阻燃ABS材料。
□上海錦湖日麗塑料有限公司宋治乾
由高光免噴涂“黑又亮”樹脂制成的液晶（LCD）電視外殼正以其高貴典雅、穩重大氣的外觀成為電視機廠商用來吸引消費者眼球的重要手段之一。正因如此，液晶面板材料的高性能化成為塑料改性企業的研究熱點，使得市場上出現了3種高光免噴涂材料：無鹵阻燃PC/ABS、ABS/PMMA和高光ABS。這3種材料各有優勢和弊端，其中，無鹵阻燃PC/ABS的阻燃性最好，能夠滿足歐盟電工委員會制定的針對電視機生產商的燭火標準(TS62411)要求（該標準于2009年4月出臺，2010年7月開始在歐洲市場上實施）。但該材料的價格較貴，且在成型大尺寸和薄壁制件時，由于材料熔體粘度較大，容易產生熔接線，影響外觀，這無疑對注塑機、模具和模溫控制設備提出了更高的要求，從而導致前期設備成本高，進一步增加了生產成本。高光ABS和ABS/PMMA的優勢是材料成本較低，但由于技術限制，它們的阻燃性只能達到HB級，即不能滿足TS62411標準要求，這就意味著由它們成型的液晶面板不能用于出口到歐洲市場的電視機。
針對上述問題，上海錦湖日麗塑料有限公司（以下簡稱“錦湖日麗”）從高光ABS材料入手，大膽創新，采用了突破性的ABS改性關鍵技術，成功開發出了兩種適用于大型LCD面板的高性能阻燃ABS：HFA700G和HFA705G。它們兼具高光、免噴涂和高黑度等多種優點，且與現有面板材料相比，具有極高的性價比。其具體的優良特性如下：
1.能滿足各種成型要求
HFA700G特別適用于成型40寸及以上尺寸LCD面板，其超高流動的特點最大程度地避免了大尺寸面板更易出現熔接痕和銀絲的風險；HFA705G高耐候性和極佳的熱穩定性拓寬了加工窗口，配合現有的E-MOLD技術，其外觀可與ABS/PMMA相媲美。
2.外觀更黑更亮
錦湖日麗研發團隊通過長期實驗突破阻燃ABS“黑又亮”關鍵技術，通過特殊的螺桿組合和配色技術，使材料滿足光澤度(20°)>98，黑度L<27.5的要求，實現了黑度和亮度的完美結合。通過與傳統阻燃ABS和高光PC/ABS對比，其外觀更高貴典雅，鏡面效果更突出，使免噴涂的特點得到了淋漓盡致地體現。
3.滿足燭火標準
錦湖日麗“黑又亮”阻燃ABS與普通高光ABS相比，阻燃性可達到V0級，從而滿足了IECTS62411燭火實驗標準。
4.高耐候性
根據ASTMD4459標準，HFA705G制件經氙弧燈照射300h，色差DE<2.0，在日光照射下也具有極佳的顏色穩定性。
5.成本優勢
錦湖日麗免噴涂高光、耐刮擦阻燃ABS推出時間短，但是卻能迅速占領市場，這是與其成本低也是其最大的優勢分不開的。該材料的價格比普通高光PC/ABS和ABS/PMMA低20%~25%，目前已經在海爾32寸以上液晶面板中獲得了成功應用。可以預見，在當前LCD面板薄利化的大趨勢下，該材料必將受到越來越多的關注。
錦湖日麗阻燃ABSHFA系列產品與高光PC/ABS性能對比
測試項目 測試條件 / HFA705G，免噴涂、高光阻燃、高耐候 HFA700G，免噴涂、高光阻燃 HFA705，普通黑色阻燃 市場有售的一種高光PC/ABS
拉伸強度 50mm/min 45 43 45 67
彎曲強度 3mm/min 58 55 58 90
彎曲模量 3mm/min 2100 2100 2100 2400
缺口沖擊強度 3.2mm 150 200 180 400
MFR 200℃*5kg 4.5 10 4.8 /
230℃*5kg 42 / 45 25
阻燃性 2.0mm V0 V0 V0 V0
光澤度 20º 98 100 85 96
鉛筆硬度 500g HB HB HB B
黑度 D65 27.5 27.3 28.7 27.8
氙燈老化--色差 300h 1.8 9.2 2.5 2.4

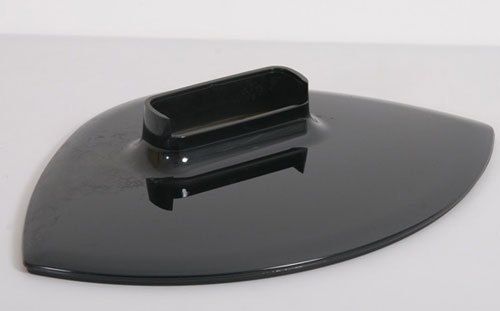

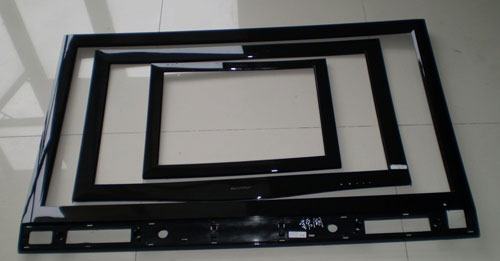

海爾采用錦湖日麗HFA705G材料成型的LCD面板和TV底座
海爾采用錦湖日麗HFA705G材料成型的LCD面板和TV底座
