高亮度LED發光二極管，發光效率高、能耗小，工作電流從20mA到數百毫安，用兩節5號電池，可使用半年以上，大大節省了電池的使用量，而且使用亮度并不比小電珠差。具體改制方法如下。

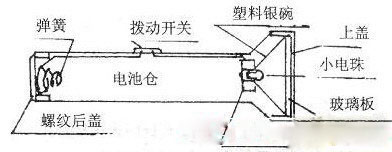

塑料電筒設計圖
用家中原有的裝5號電池的塑料舊電筒為基本，下圖示出舊電筒結構示意圖。需要改動的地方主要有}3處：一是螺紋后蓋彈簧處。將螺紋后蓋小心的打開并拆下彈簧和與撥動開關的彈簧片，在彈簧與后蓋間加一電路印刷板，即電路板(圓形)，再剪一絕緣圓板墊在電路板與彈簧間，上面鉆若干導線孔和固定彈簧的卡子；二是塑料銀碗。在銀碗上均勻分布十個小孔，每個小孔直徑為5mm，將10個高亮度LED發光二極管擠壓到小孔中；三是導電螺紋栓的改造。將小電珠旋下來，內倉加一黃銅彈簧片，以便于和電池正極進行彈性接觸，通過撥動開關K與電路板正極接觸，電路板公共地與電筒彈簧相連接。

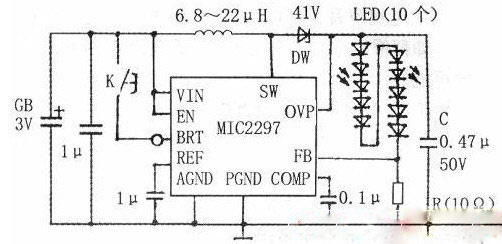

LED電筒電路原理見下圖所示。裝在圓形電路板上。
電路中用了一款新型高壓40VPWM升壓穩壓器MIC2297，目的是減少元器和空間位置，便于安裝，不占地方。
MIC2297是微軟公司產品，質量可靠，采用2.5mm方形MLF-10L微型無鉛封裝，工作溫度范圍在-40℃～125℃。整個芯片可驅動8～10個串聯白光LED發光二極管，線性調節精度小于1%，關斷電流為1uA，非常省電。輸入電壓用兩節1.5V電池串接成3V供電，周圍元件少而體積很小，元件參數見下圖中所示。
按原理圖接好線后，無需調整即能正常工作。
下圖中，C為平波電容器；R為電流檢測電阻：DW為保護集成模塊內功率管的保護管；K為電筒外的撥動開關。接通K，電路工作，10個發光管LED點亮；斷開K，LED熄滅。
塑料電筒原理圖
