NEC宣布該公司正在研發(fā)的“有機自由基電池”厚度減少到了0.3mm。有機自由基電池是在電極活性物質(zhì)中使用有機自由基化合物的電池。這款電池使電解液滲透到由有機自由基化合物和碳纖維構(gòu)成的復(fù)合正極，從而實現(xiàn)膠狀的柔性電極。通過自由基部位的氧化還原反應(yīng)進行充放電。
據(jù)NEC介紹，雖然有機自由基電池在IC卡和電子紙領(lǐng)域的應(yīng)用備受期待，但此前難以使其厚度低于0.7mm，因而很難應(yīng)用到標準厚度為0.76mm的IC卡上。此次采用印刷技術(shù)實現(xiàn)了電路基板與電池的一體化，從而將厚度降至原來的一半以下。由此可以在IC卡上配備需要大電力的畫面顯示功能、通信功能以及高級加密處理功能。
此次開發(fā)中，包裹電池的外裝材料使用了還可用于電路基板的厚度為0.05mm的聚合物薄膜。利用印刷技術(shù)制作電池時，不僅可在電路基板上直接形成負極，還在負極上層疊隔膜和自由基聚合物正極等，由此實現(xiàn)了0.3mm的厚度。而以前的電池僅外裝材料中使用的鋁（Al）層壓板的厚度就需要0.2mm。

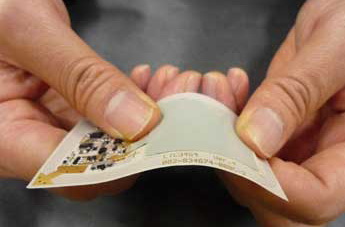

此次開發(fā)的電路基板上還可以封裝小型電子部件。如果使用封裝有電池、天線和IC的電路基板，就可以制成內(nèi)置電池且尺寸標準的IC卡。
對于3cm見方、厚度為0.3mm、電池容量為3mAh的試制品，NEC已經(jīng)確認其單位體積的輸出密度為5kW/L。充電一次可進行2000次的顯示畫面更新、360次的連續(xù)閃爍發(fā)光，35次的位置信息發(fā)送等。另外，在充放電循環(huán)試驗中證實，500次充放電后仍可保持初期容量的75％。可與手機用鋰離子充電電池相媲美。
