���գ����������W��־���͡������û��W�����^�ԡ�Ion-catalyzed Synthesis of Microporous Hard Carbon Embedded with Expanded Nanographite for
Enhanced Lithium/Sodium Storage���͡�Polymerization under Hypersaline Conditions: A Robust
Route to Phenolic Polymer-Derived Carbon Aerogels�����}���l�����Ї��ƌW���g��W���������n�}�M�քe�c�������ݴ�W�W˹͡��УJohn B. Goodenough���������z�w�c�����о���Markus Antonietti�����о��M�����о�ȡ�õijɹ���ԓ�n�}�M��������Sģ�巨�Ƃ��ȩ��֬��PF����̼�����z������ɹ��lչ�˃ɷN���Sģ���Ƃ�̼�����z���·��������ۺ�������ܛģ����}Ӳģ�巨��ԓ�n�}�M������ȫ�µ��Ƃ��֬��̼�����z��ͨ�÷������ژ�֬��̼�����z�Ƃ䷽���W�I��ȡ������Ҫ�Mչ��Փ�ĵĵ�һ���ߞ��Ї��ƴ�Ϸ��߶����|�ƌW���Ҍ���ҴT���B�x����־��ͬ�W��
��֬�����̼�����z����ИO�͵ijɱ����߿�϶�����߱ȱ���e�̓����Ļ��W���Cе���᷀���Ե����c����늳������ͭh�����I�������ˏV�����dȤ��Ȼ�������y�Ę�֬�������z���Ƃ䷽���Ƃ乤ˇ���s�����a�����L���^�Y�����ɿغ͑�����խ�������Mһ����չ�@�N�ͳɱ��Ę�֬��̼�����z�đ�����������Ҫ�_�lȫ�µ��Ƃ䷽�������ڌ��F��֬��̼�����z�ĸ��V���đ�����
�Ї��ƴ����������n�}�M����˾ۺ��������������Sܛģ����}�������SӲģ����Ƃ��ȩ��̼�����z���·������������lչ�Ŀɺ����Ƃ��ȩ��֬���z�����Ļ��A�����Mһ��̽����̼�����z���Ƃ䷽����Ӳ̼�^�Y�����γəC���Լ�����Դ�惦�I��đ���ǰ�����ھۺ�����ǵ���Һ������ȩ�ۺ���Ć��w���Ӻͼ�ȩ�����o���������������ڷ�����܇����S�����w�ľۺ������ɵľۺ���t�����e�ښ����Ƿ����������K�����˚����ǵľW�j��Y�����γ��w�S�W��Ě����z���о��ˆTͨ�^�����N�����x�������Æ��w�c�����x�ӣ�Fe3+���Ľj���������Ƃ��˷�ɢ�dz������PFR/Fe�ͺ����z�������о������ʯī���^�̺�Ӳ̼���γəC�����D1�����о��ˆT�������x�ӣ�Fe3+���c��ȩ��֬���w���ӽj����Ȼ�����l��ȩ�ۺϣ��j�����Ì�Fe3+�dz������Ƕ�뵽��ȩ�ۺ����朶νY������Ȼ��ߜ�̼�������õ�Ӳ̼������Û�ļ{��ʯī���g��0.36-0.4 nm��������~0.8nm���ɷN�Y�����ߜ�̼���^���У�Fe�����w�Ʋ��csp3̼�����Ķ����sp3̼����ʯīƬ��������������Fe3+�t������Ӳ̼�Y���M��һ��������������Ӳ̼�����w��������Ķ�����ˌ���Ժ�늻��W�����ԡ��о��ˆT������ڴ�ʯī���^���п������������wFe3C�F��������ʯīϩƬ֮�g����ͨ�^��һ��sp3̼�����sp3̼�M�ɵ�̼���B�ӣ��քe�γɾo�ܶѷe�ĺ����ɶѷe��ʯīϩƬ�����ڃɷNʯīϩƬ������Ƭ��֮�g�քe��������һ��Fe3C�F�ػ�ɂ�Fe3C�F�أ�ǰһ�N�����g����0.4nm�ļ{��ʯī�Y������һ�N�t�����¾ֲ���ʯī���νY����ʯīƬ�е�ȱ�ݺ;ֲ����νY�������a��0.8nm���ף��D2����ԓ�����ṩ��һ�N�Ƃ������Ӳ̼����˼·����Ӳ̼�^�Y�����γɺ����������µ�Ҋ����
���õ�̼�����z��������Li늳غ�Na늳ص�ؓ�O��������Li늳��У�ԓ���ϲ��H���иߵı���������Ȧ2391 mAh·g-1�����w�e�����ܶȣ�1659 mA·hcm-3�������ғ��Ѓ�����ѭ�h�����ԣ�200Ȧѭ�h����1180 mA·hg-1 / 819 mA·h cm-3�����h�h���ڂ��y��Ӳ̼늘O���ϣ����w�e�����ܶȎ����̘I���Ӳ̼��ăɱ����ڴ������1 Ag-1��������r����ԓ����Ҳ���F���˸ߵı�������822 mA·hg-1/ 570 mA·hcm-3���̓�����ѭ�h�����ԣ�1000Ȧ����401mA·hg-1/ 278 mA·hcm-3������Na늳�����ԓ����ͬ�ӓ����^�ߵı�������745 mA·hg-1 / 517 mA·hcm-3���Ͳ��e��ѭ�h���ܣ�100Ȧ��155 mA·hg-1 / 108 mA·hcm-3����Փ�İl����J. Am. Chem. Soc. 2016, 138, 14915�C14922����

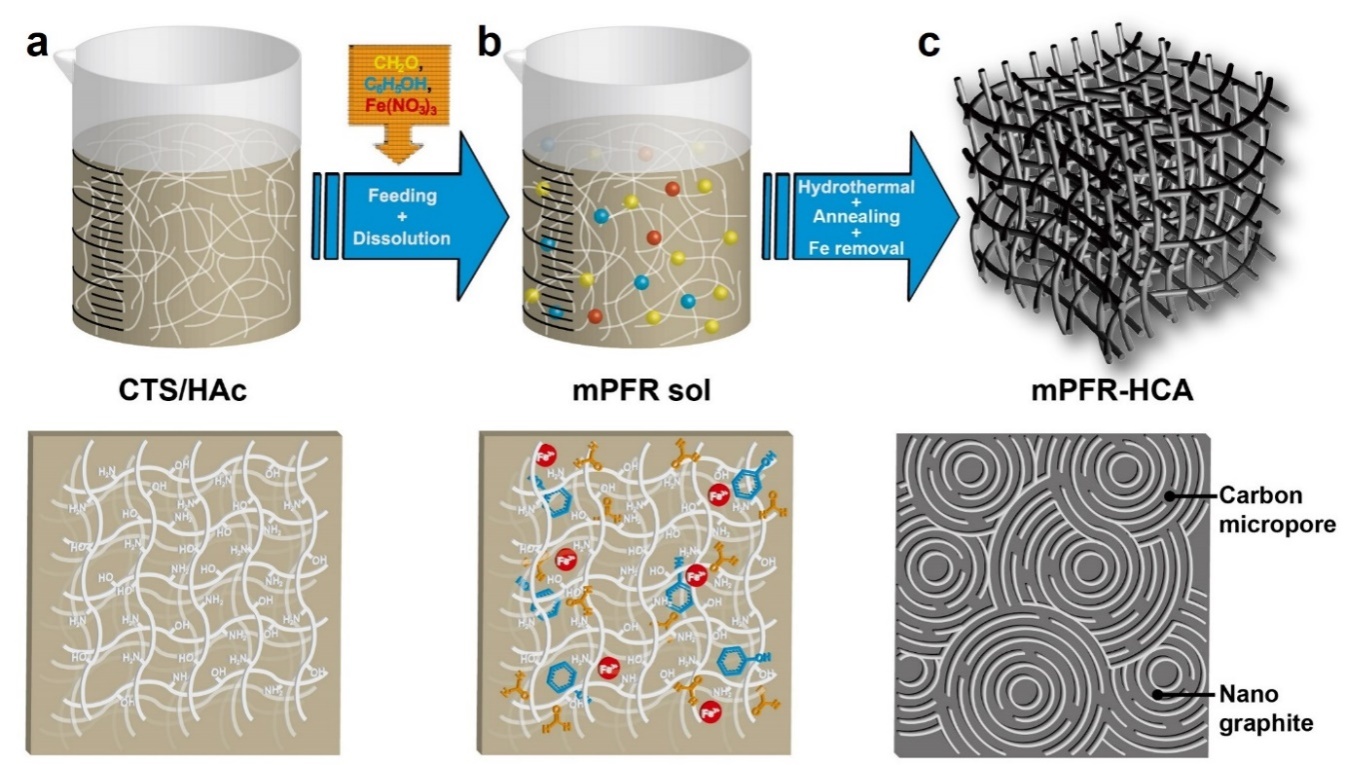

�D1. �����Ƿ�����������Sܛģ��ϳ�PF/Fe̼�����z��(a)��������Һ��(b)��ȩ��֬�j��Fe3+���z��(c)�����Ժ��̼�����z�����^�Y����
�D2.Fe3+�����Եķ�ȩ��̼�����z�Ŀ��Y���γəC��ʾ��D��(a) ���yӲ̼��ʯīƬ���^�Y����(b) Fe3+�csp3̼�������ɱ�����Fe3C�F����(c)Fe3+�����Ժ�ʯīƬ�ӵ����ŽY����(d)�ɂ�ʯīƬ��֮�g�γ�Fe3C�F��ʾ��D��Ƭ���g��ߴ�Ӌ�㡣
�о��ˆT߀̽���˳��}�h�������ֱ���Ƃ��֬��̼�����z����;�������о�̼�����z�������Լ��ڭh��̎�����I��đ��������������̼�����z�����ɶ���ЙCǰ��w�����z̼�����ɣ��������@Щ�ЙCǰ��w���z�ڸ����^���ж����ܳ����cҺ�w���揈�����P��ë������������������˱���{�����������ͱ����Ҫ��������ĸ��﷽�����糬�R��CO2������������ĕr�ĸ��﹤ˇ�͇���ĸ���l�����e��CO2������@Щ�Ƃ䷽��������ȱ�c�������������V�����á������Ҫ���F̼�����z�Č��H�������P�I�����_�l���r������ĺ����Ƃ䷽����

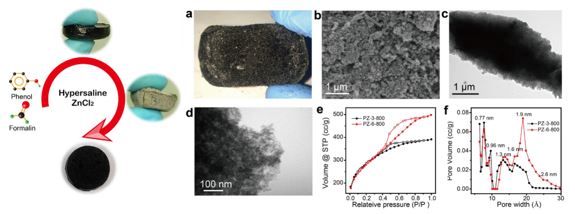

�D3. �}ģ��һ���Ƃ��ȩ��̼�����z��ʾ��D����������̼�����z���^�Y���������ң���(a)̼�����z��Ƭ��(b-d) SEM��TEM��Ƭ��(e-f) N2����Ó�������Ϳ��ֲ�������
�錍�F�@һĿ�����о��ˆT�_�l���}�������SӲģ��ֱ���Ƃ��ȩ̼�����z�ķ������l�F���}�h�����ߝ��ZnCl2���¾ۺϵĘ�֬�ɼtɫ�܌����w׃���˶�ĺ�ɫ�K�����w���f�����}�h����׃�˘�֬�Ľ��^�Y��������ZnCl2�ď���ˮ��������֬��Óˮ�̶ȴ����������һ���̶��ϴ��M�˘�֬��̼������˳ʬF��ɫ�����õĺ�ɫ�K����ֱ�Ӹ�����߳�����Ȼ������������½Y�������s������ZnCl2ͬ�r���аl����������ɫӲ�K�M�иߜ�̼������ֱ�Ӱl�ݵõ����̼�����z���D3����̼���^������ZnCl2��Óˮ�����������l�݄�����ׄ����������ߜ��£�ZnCl2��Óˮ���ô��M�ۺ���Óˮ̼�����a������ˮ�����Zn����ʹ��֬�l����Û�������ܶȮa������Zn�]�l��Ҳ�����¼{�������õ�̼�����z���зdz��ߵıȱ���e��~1340m2/g�����Y���dz������������ܘO�ԺͷǘO���܄��ı��揈����ZnCl2�}�����P��Ҫ�������������z���^��ò������ȡ�Q��ZnCl2�}ģ��ĺ�����ԓ�����ṩ��һ�N����ֱ�ӵ��Ƃ�̼�����z����˼·���Ć��wֱ���ڳ��}�h���¾ۺ���̼���Ƃ�̼�����z�Ķ��@�^���ЙC�����z���Ƃ䲽�E�������^��ֻ����Ȼ���T�������õĶ��̼�����z�����䃞���ęCе�����Ժ����܄������ڭh��̎�����I���������ڵđ��á�ԓ�����z�����������������60�����ЙC�܄������ҿ���ͨ�^���s�ȷ��������܄����䏊�������ĽY�����C�˚����z�����܄����揈�������������^�������-���sѭ�h���w�e�S�ֲ�׃�����������]�����@���½���ԓ�������x����cՓ�ĺͺ����Փ�İl����Angew. Chem. Int. Ed. 2016, 55, 14623�C14627����
���σɷN���Sģ�巨���Ƃ����͘�֬��̼�����z������µ��OӋ��������������Ƃ���^�߶�̼�����z�Ȳ����ṩ���µ�˼·��
���������õ��ˇ�����Ȼ�ƌW����ί�����о�Ⱥ�w��������Ȼ�ƌW�������c���𡢇����ش�ƌW�о�Ӌ�����Ї��ƌWԺǰ�ؿƌW���c�о��Ŀ���K�ݼ{�Ƽ��fͬ�����������Ї��ƌWԺ�{�ƌWԽ���ġ��Ϸʴ�ƌW����Խ�Ñ�������Y����
���Ϸ��߶����|�ƌW���Ҍ���ҡ����W�c���ϿƌW�WԺ�����в���
���PՓ��朽ӣ�
http://pubs.acs.org/doi/abs/10.1021/jacs.6b06673
http://onlinelibrary.wiley.com/doi/10.1002/anie.201605510/full
- �ӱ����|��W�R���ꡢ���K�Ƽ���Wʩ���� Small����ȩ��֬�ڼ�ˮ�й�����aH2O2��懽���λ�c��������{�� 2025-02-23
- �����ܕ������������Ǹ����ڈF�AFM��һ�N��ȩ��֬�����Ŀ�������p�W�j�����܄����z�����ڶ�h���µĂ��Б��� 2023-05-19
- ���B�����������о��T�F� Angew���Ҝ��Ƃ䱽���fົ���ȩ��֬�����L�ڿɳ��m��ϳ�H2O2 2023-04-13
- �Ͼ��֘I��W�̳�� Matter������ľ��ˮ�Ϛ����z�������ݗ�������c���m�l� 2026-02-18
- �V����W����� ���w��ϼ�F� AFM�����s�|�l�ӑB���ILDH@�w�S�ذ������{�����z˲�rጷż{���������ڿɳ��mˮ�ޏ� 2026-01-31
- ���ϴ�W���ٺ�/�����F� Small��ԭλ�V�����ɵ��p�W�j�Y�������ǏͺϚ����z�������ʯ�ͻ����ز��� 2025-10-27
