�����ЙC��ܲ��ϣ�MOF����һ����͵��ЙC-�o�C�s������w���������и߱ȱ���e�����ݡ���϶�ʺͿ����{���������ښ��������Ͷ�����̼�Ț��w���������x�I���ܵ��ˏV���Pע��������ܶ�MOF��MOF/�ۺ���ͺϚ��w���xĤ����ı��OӋ�c�_�l������Ȼ���@ЩĤ���Ϻ��yͬ�r���К��w�ĸߝB�Ժ��x�����������������X�մɹܞ��d�w�Ƃ��MOF�����xĤ�����a��ȱ�����Ķ����y���x��Ч�����@Щȱ�c��ʹ��MOF�����xĤ�o���õ����H������
���������������������Դ�������ˆT�״Ό�MOF�c�ЙC����ͺ����ɹ��OӋ�c�Ƃ����һϵ�о��и�ͨ�������x���ԵďͺϚ��w���xĤ��

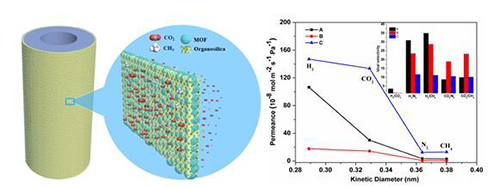

�D1. MOF/�ЙC��ͺ�Ĥʾ��D���䌦H2��CO2�cCH4�Ț��w�ķ��x����
��ǰ���о��������O����ʿ�c����о��T�����c���Y�˲�ͬMOF����CO2�cCH4���x���������ԣ�Advanced Energy Materials 2017, 7, 1601296���������ڴ��x����CAU-1��MIL-53-NH2��ZIF-8�����N������MOF���ښ��w�ͺϷ��xĤ���Ƃ䡣�ڱ��о���������о��T���״����о��T�c�����¿��_˹��Wꐰ��ֽ��ں�����ͨ�^ˮ��1,2-�p(�����������)�����Ƃ�õ��ЙC����, �����ЙC����������ß᷀���������{���Լ��c�����X�մɹ�֮�g����Y���������ԣ��cMOF���Ϗͺ��Ƃ��˳�����<200 nm���s��Ĥ��
�о�����ԓ�MOF�ͺ�Ĥ�Ě��w���x����ֱ��ȡ�Q��MOF�Y���Ě��w��������������ZIF-8�ͺ�Ĥ���Ѓ�����H2�x����x�������ڳ��ؗl����H2/CH4 ��1:1��Ϛ⣩�x���Կ��_��26.5��ͬ�rH2ͨ���ɱ�����1.06×10 -6 mol?m -2 ?s -1 ?Pa-1 ����MIL-53-NH2�ͺ�Ĥ�t���Ѓ�����CO2�x����x��������CO2/CH4��1:1��Ϛ⣩�x���Կ��_��18.2��CO2��ͨ����Ȼ������1.44×10 -7 mol?m -2 ?s -1 ?Pa-1�����P�о��ɹ��ԡ�Nanoscale MOF/Organosilica Membrane on Tubular Ceramic Substrate for Highly Selective Gas Separation�����}�l����Energy & Environmental Science��2017, DOI: 10.1039/C7EE00830A������
���������õ��ˇ��һ���ί�����Ŀ���㽭ʡ��Ȼ����ί�ܳ�����������п�Ժ���ꄓ�´��M���c�����Є��F꠵Ĵ���֧����
Փ��朽ӣ�http://pubs.rsc.org/en/content/articlelanding/2017/ee/c7ee00830a#!divAbstract
