������֪����Ч�Ľ��p�Y�܉���Ч�ؽ��;ۺ������wճ�ȣ����;ۺ���ӹ����͵��ܺĺ��y�ȣ�ͬ�r��Ч���{�ؾۺ��ﲣ�����D׃���Y���О飬�Ķ��Ƃ�õ��߂��������ܵľۺ�����ϣ��Ĵ���W�߷��ӿƌW�c���̌WԺ���M�߷��Ӳ����n�}�M���������ڡ��߷��ӌW��2018���8�ڡ�ף�R����Ժʿ80�A�Q�����l����Փ�������ù������D��׃�x��һ���ĜضȺ͉����l����������(PLA)���wʩ�ӑ�׃������׃������ʎ���Ј��M����PLA����朸�Ч�Ľ�ճ���p����ȡ����Ҫ�Mչ��

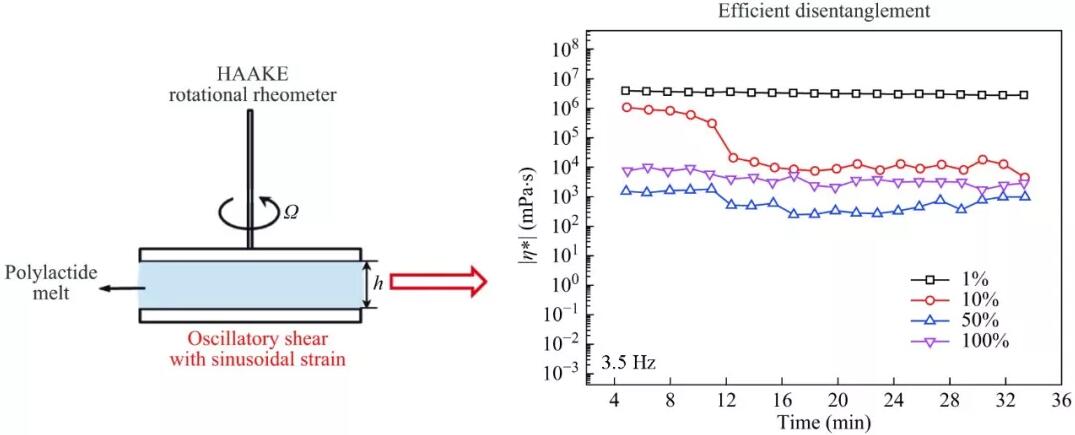

ԓ�������ù������D��׃�x��һ���ĜضȺ͉����l����������(PLA)���wʩ�ӑ�׃������׃������ʎ���Ј����Ķ���PLA������M�и�Ч�Ľ�ճ���p���Y�����������ضȞ�190 ��C����Ʒ��Ȟ�1.5 mm�r��PLA���w������l�ʺͼ��Б�׃�քe��3.5 Hz��50%̎�ʬF��ѵĽ�ճЧ������ճ�������δ��̎�������wճ���½���3-4����������ͬ�r��GPC�yԇ�Y���������^��ʎ����̎����PLA�������������׃���������wճ�ȵĴ���½�����PLA�������Ч���p�Y���¶��Ƿ���朽��⡣DSC�Y�����������pЧ����ѵ�PLA��Ʒ�����δ��̎���Ę�Ʒ�ʬF�����͵IJ������D׃�ضȺ��^�ߵĽY���ȣ��Mһ���C�������w���p��Ч�������H��ˣ��҂��о��˲�ͬ�˻�r�g(1-30 min)�͜ض�(180-200 ��C)��PLA��������»֏��p�Y��Ӱ푣��l�F�S���˻�ضȺ͕r�g�����ӣ�PLA��120 ��C�µȜؽY���İ�Y���r�g�������ӣ�����δ�����p̎����PLA��Ʒ�İ�Y���r�g�������������ʎ���Ќ��µĽ��p���ڵ͜ض��±����^�L�r�g���ڸߜ��¿��ُ��p��
ԓ�о��ɹ��S���ۺ������朽��p�Y����Փ�wϵ����ۺ���Č��H�ӹ��ṩ����������Փ֧�Ρ�
Փ��朽ӣ�http://www.gfzxb.org/fileGFZXB/journal/article/gfzxb/2018/8/PDF/gfzxb20180053fuqiang.pdf
- �Ї��V����½�/��g�F� ACS Nano�������������o�ö�߶�ȡ���ߜؾ�������Լ{�wĤ 2025-12-24
- �½���W� ��d������������ľ���ڈF� CST/IJBM��������/�۱�ϩ/���ͺϲ����{���c���� 2025-09-08
- ���u��W���F� IJBM����߳���ˮ���Ч���ľ������w�S�����z���ڷ������������_�l 2025-08-17
- �Ĵ���W�α�/�ɶ���W����ϼ Adv. Mater.�����ПoҎ-Ƕ�η���朽Y�������オ��������ڸ����ܿ����սM���Y���A 2025-12-29
- ��Ъ��������W���Đ��n�}�M��Newton�����߷���朵Ĕ���ģ�B ���\�в�ʿ���� 2025-07-27
- �L���������׳����о��T�F� Macromolecules: ͨ�^��ۺϴ����朽��Q�����ϳ��ͳ��͜صľ��һ������������鏗���w 2025-04-25
