��������S�����uʳƷ�;W�jُ����d�𣬾���ϩ���۱�ϩ�;۱���ϩ���ı�Ĥ����ĭ��һ����������Ʒ�G����a���˴����������オ���������������������̫ꖹ�ֽ��ϻ����D׃�錦���w�ͭh��Σ�����Ӈ��ص����ϡ����������|��Դ��ȫ���オ������������y��ʯ�ͻ��߷��ӣ��ǽ�Q�������}����Ѳ��Է������b�ڴˣ��lչ�Է�ʳ���Ե��۞��������Ȼ�߷��ӂ����Pע��Ȼ�������ۦ�-D-���h�����dž�Ԫ���B�ӵ������u���γɵď����ӃȺͷ����g���I�����������������˵��۷���朵��\�ӣ�������Ȼ���۵��p�����Y���������������y��ֱ�ӱ����ܼӹ�����ʹ�����ܸ����Ƃ�ğ����Ե���(TPS)Ҳ�Դ������W���ܲ������᷀͟���Բ����Ҫȱ�ݶ��y�ԑ��ã������Mһ������TPS�Դ��M�䑪�á�
ᘌ��������}��������W���Ⱥ���Ì�TPS�M�й�����ԵIJ��ԣ���Ҋ�����T�������w�S���{�����Ӻ������ۺ���ȣ��@Щ���Ԃ��������ΑB�ͽ��������{�ء��ڟ����Ե��ۻ��W���Բ����ϣ��Ĵ���W�����ҽ��ڈF꠲����^������/�����x���@һ�wϵ���F�ˌ����ۦ�-D-���h�����dž�Ԫ��C6λ���u���M�ж�λ�������@�����Ȼ�����5~95%���Ȼ����ۣ����ڟ����Ե����I���У�����Ч���TPS�ğ����ԡ����W���������������� (Zhang Shuidong, et al, Starch/St?rke; 2009; 61: 646-655. Carbohydrate. Polymer, 2010; 78: 157-161. Journal of Polymer Research; 2010, 17(3): 439-448. Shuidong Zhang, et al. Industrial & Engineering Chemistry Research. 2015, 54, 11944-11952)�������u�����c�����x���M����λ������ͨ�^�ڟ����Ե��۵ķ����D���Ƃ��^���У���������-�ЙC��λ���������ã��������������g����ã���߲��σȾ����ܶȣ����Ƃ�����ܟ����Ե������ϵ���˼·�������@�N�������ڷ����γ���λ�IJ��Է����Ƿ����,��δҊ�����
�����A��������W�C���WԺ��ˮ�������n�}�M�Է����D�������ľ��н���-�ЙC��λ���������õĸ�����TPS�ͺϲ��ϡ��������Կ�ʳ�õ����������}��CG��������x��Դ��ͨ�^�����D���Ƃ�õ�����Ca2+-������λ���������õ�TPS-CGs�ͺϲ��ϡ��Y���l�F��TPS-CG�IJ������D׃�ضȣ�Tg���SCG������������u���ߡ���CG������20 wt%�r��TPS-CG��Tg�_��67�棬�^TPS����˽�20�档TPS-CG�ě_�ȡ����쏊�Ⱥ����w��Ҳ�քe�����52.4%��44.2%��360%��(Zhang Shuidong, et al. Composites Science and Technology, 2018, 159: 59?69)

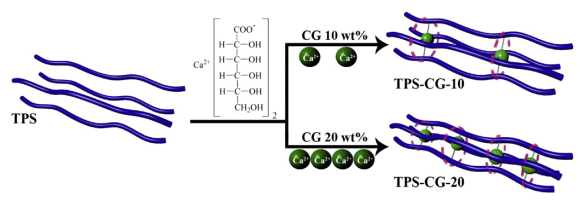

�D1 Ca2+�c�����g����λ����ʾ��D

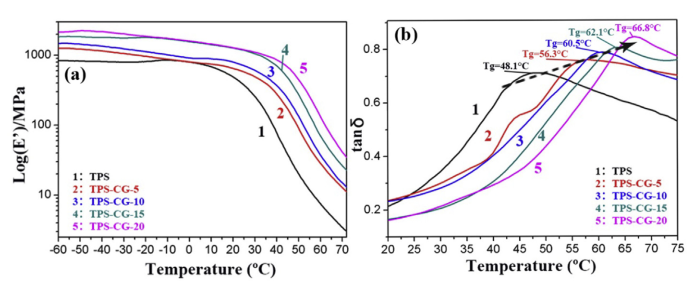

�D2 TPS��TPS-CGs��DMA�Y����(a)�������(b)�p������
�ڴ��о��������A�ϣ�ԓ�n�}�M�Mһ�����õͶ��Եğoˮ�����\��ZA����������x��Դ��������λ���������� Zn2+��ͨ�^�����D���Ƃ�õ�����Zn2+-������λ���������õ�TPS-ZAs�ͺϲ��ϡ��о��l�F�������D���^���У����۷���朵��p�����Y�����_�������w�e���ӣ��Ķ�����Zn2+�M����۷���朶Σ��c��Y����ԪC3���u���l����λ���ã��γ��˾��������������Ľ��������^��ò�����l�F���S��ZA���������ӣ�1-5 wt%����TPS-ZA���w���ɱ��浽���σȲ�����u����������{�ΑB���½Y�����@�N�µ��ΑB������Դ��Zn2+�c�����u���g���ҵ���λ���ö��γɵķ���月F�غͽ����x�Ӽ����w������朽Y����׃��������λ���Ì�TPS�ı��杙���ԡ��͟��ԣ�Tg�����Π�ӛ�������W���ܵ������������@����ߵ����á�

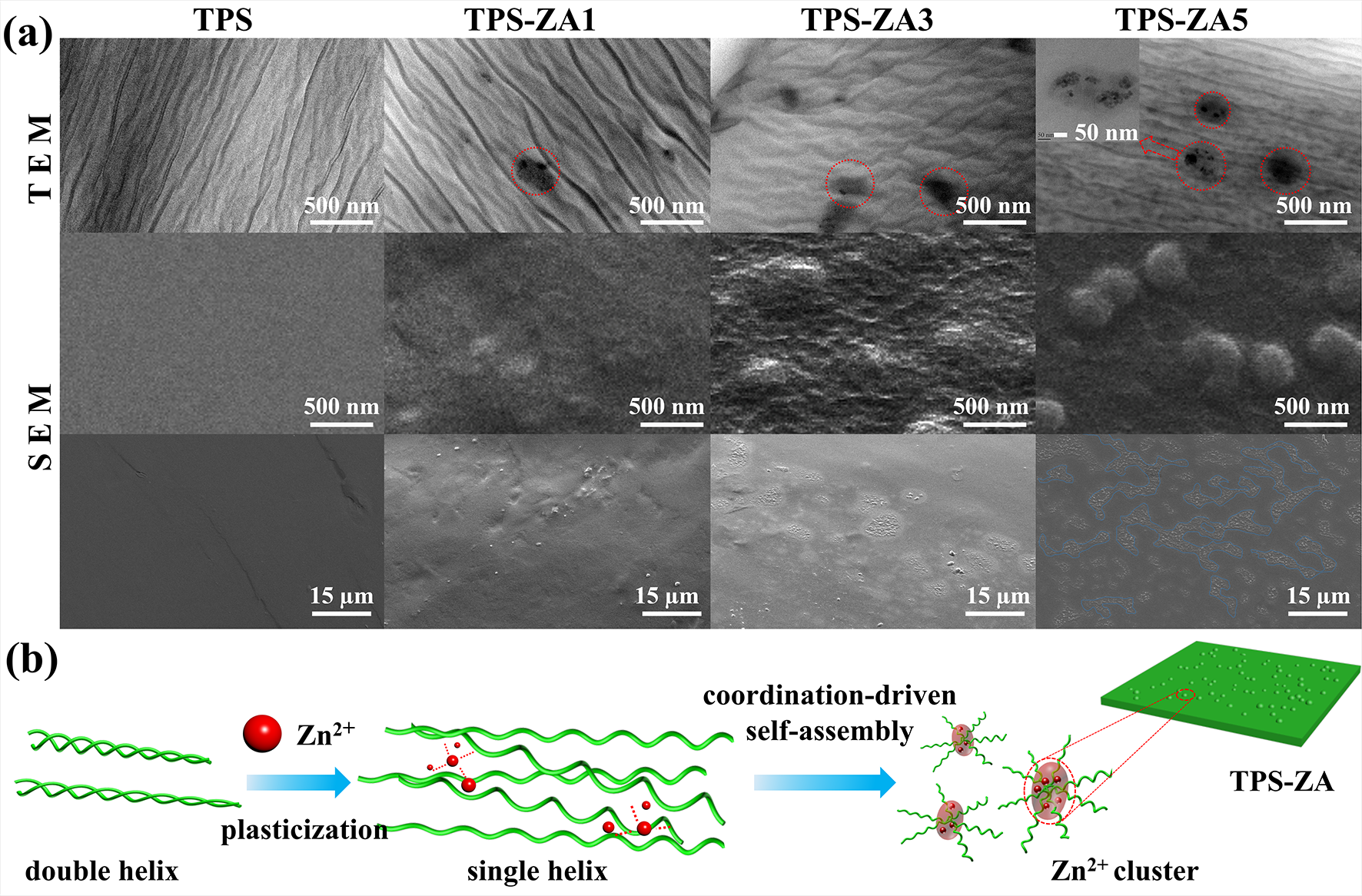

�D3 (a)TPS��TPS-ZAs�����������TEM��SEM��ò��(b)��λ���ԽM�b�C��
�о��l�F��TPS-ZA�ı�����|����TPS��56���@�������118�㣬���F��TPS���H-��ˮ�D׃���cZA���и߶�ˮ�����෴��TPS-ZA���F�����Hˮ����ˮ���D׃�F����C����TPS-ZA����λ���γ����ԽM�b�{�Y�������ڲ��ϱ��昋�������m�Ĺ�-Һ-����������_����ˮЧ�����c��ͬ�r���o���͵�TPS-ZA��Tg�SZA�����������@�������89�棬�^TPS�����41�档���⣬������λ�I�Ľ��W�j���ڸߜ��£�120�棩�������ڣ����TPS-ZA�ğ����Π�ӛ�������^TPSҲ�@����ߣ���؏ͽǽ�180�㡣��TPS-ZA��������쏊�Ⱥ͗���ģ��Ҳ���_����TPS��2�����ҡ�

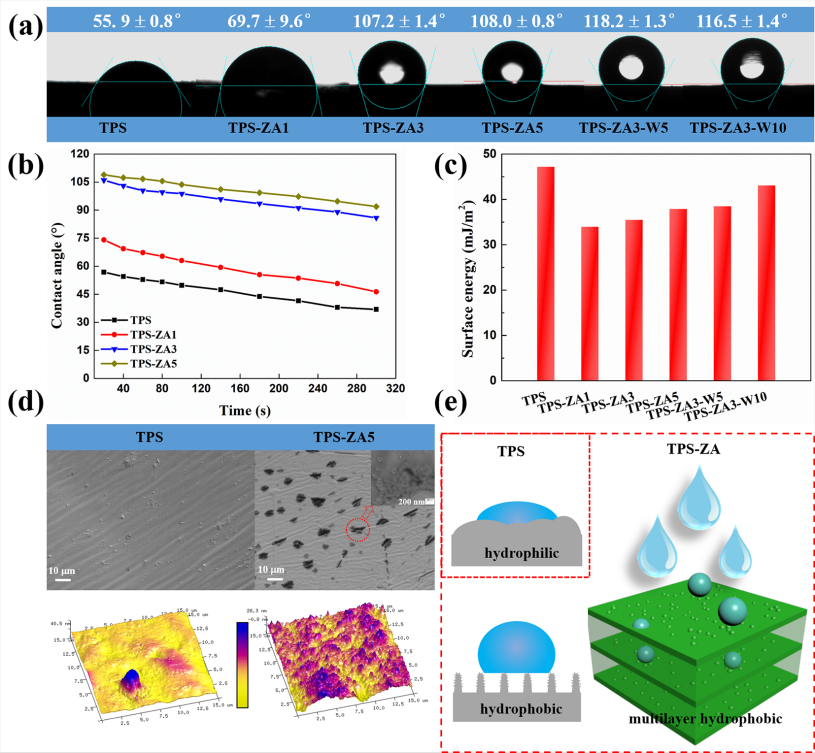

�D4 (a)TPS��TPS-ZAs�ı�����|�ǣ�(b)TPS��TPS-ZAs������|���S�r�g��׃��������(c)TPS��TPS-ZAs�ı����ܣ�(d)TPS��TPS-ZA5�ı���SEM��AFM��ò��(e)������ˮģ��

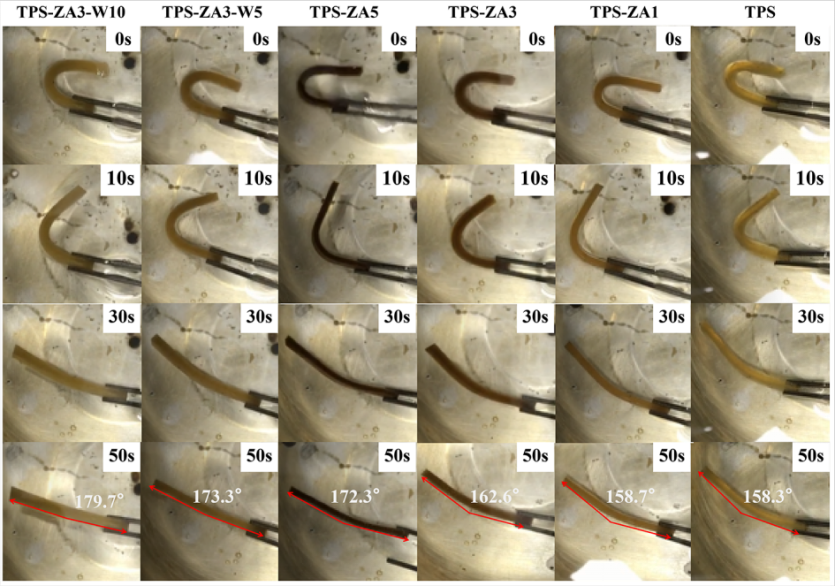

�D5 TPS��TPS-ZAs�ğ��¡�U�����Π�ӛ���^�̣�100����ԡ��

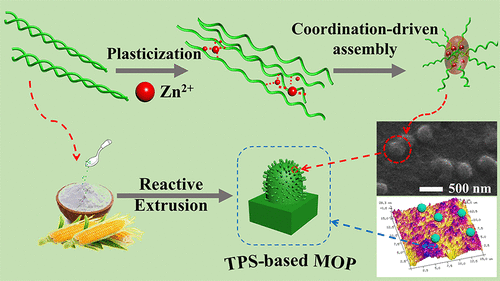

����о����������TPS���Ƃ��ṩ��˼·�Ͳ��ԣ��،��˽���-�ЙC�����ӽY���Ƃ���Ժ͑��÷������Mһ����ߟ����Ե���������һ����������Ʒ�еđ��õĿ����ԡ������о��������}Ŀ����Facile Strategy to Construct Metal-Organic Coordination Thermoplastic Starch with High Hydrophobicity, Glass-Transition Temperature and Improved Shape Recovery�l����ACS Sustainable Chemistry & Engineering �� Փ�ĵ�һ���ߞ��A��������W�C���WԺ2020�ôTʿ���R����ͨӍ���߷քe���A��������W���W�����WԺ���ƺƽ����͙C���WԺ����ˮ�����������������@�Ç�����Ȼ�ƌW����51773068���͏V���пƼ�Ӌ�������A�о������Y����
Փ�ĵ�ַ��https://pubs.acs.org/doi/pdf/10.1021/acssuschemeng.0c01579
- �A��������ˮ�������n�}�M Green Chem. �C���������Ե��۵ľGɫ��̼�Ƃ��c�ɳ��m��Դ�I���� 2023-12-19
- �A��������ˮ�������n�}�M�����۟��ܼӹ����I���������{�ؼ����ԑ��� 2022-02-24
- ��������h���ڈF� Adv. Mater.�����и�Tg�ߏ��g�Ĺ��ܘ�֬���� - ͨ�^��A�x�ӌ����Խ��i���϶�ܼ��� 2026-01-14
- �|����W�����n�}�M AFM�������{�b�׳���ˮ�Y���ăɗ���Ӽ���Ʒ - ����ȫ���ˮ�h���\�ӂ��� 2026-01-05
- �V����W�S�؈F� AFM�����д�׃�Ի֏������c���g�Ե�ȫ�̑B��ˮ���x�ӌ��w - �m���ڶ��������Б��� 2025-10-21
- ����������/�w��ï��Corros. Sci.����MXene�x���½��C�혋�����͟���ӷ��oͿ�� 2025-06-18
- �A��������W�Մ��� CEJ: ������Ʒ��]�����w�S��/PI�ߏ��͟�^���� 2025-03-06
