Ƕ�ι������ԽM�b���Ƃ�����{�Y���ṩ��һ����Ҫ��;�����e�Ǿۺ����׃����ؓ�Y����Ƕ�ι������ԽM�b�ṩ�ˏV韵Ŀ��g���������������о��l�F�ܶͬ朽Y����Ƕ�ι��������γɵ�����{�Y���ķN���ƣ�朽Y��ͨ��ֻ�Ǹ�׃����Y����߅�����Q��Ԓ�f��ͨ�^��������Ƕ�ι�������ؓ�Y�����@���·f����Y�����e�Dž^�e�ڂ��y��Y�����½Y�����Ƿdz����������Եġ���������AB���Ƕ�ι������Ы@�÷��������е�������Y�����ķ���ʯīϩ������w����������ࣨ�������������������������������Ч���OӋǶ�ι�����朽Y�����͟o��������þۺ����S������ؓ�Y���@����Ҫ�����@�ø����S�������О���
������꣬�͵���W�ۺ�����ӹ��̇������c��������߷��ӿƌWϵ�����l�A���ڈF�����Ǣ����Փ��Self-Consistent Field Theory, SCFT��Ӌ�����A��������һϵ��Ƕ�ι���������OӋ��ָ��ԭ���������@Щԭ�����OӋ��һϵ��Ƕ�ι������wϵ���A�y���S���ķǂ��y��Y��������˿ɿؘ��BǶ�ο����{�ض�Ԫ���^���w����Ԫ����ࣩ����λ���Լ����ӽY���Č��Q�Կ����{����λ���Č��Q����������ԭ���OӋ��B1AB2CB3��Ƕ�ι������wϵ���A�y���S���Ķ�Ԫ���^���w�Y����J. Am. Chem. Soc. 2014, 136, 2974�C2977���Լ�ʮ����ʾ��Y��(Macromolecules 2018, 51, 7713�C7721)�����ö��Ƕ�ι�����ĽM�Ϙ�����Ч������AB���Ƕ�ι������γɵĆ�Ԫ���^���w�Ќ��F�˿ɿؘ��BǶ�Σ��@���˲�ͬ�ڂ��y�������Y�����Ľ���������λ���ʯīϩ����Y����Phys. Rev. Lett. 2016, 116, 068304����ᘌ������AB��Ƕ�ι������wϵ���^�쵽���s��Frank-Kasper ����Y��������˘����Q��/�ؓ䲻���Q�ԙC���������g/���ӃȾ�������x�C���������@Щ�C���OӋ�˶���AB��͵�Ƕ�ι������wϵ���A�y�˶���������Frank-Kasper��Y����ACS Macro Lett. 2014, 3, 906�C910; ACS Macro Lett. 2016, 5, 1167�C1171; Macromolecules 2018, 51, 9890-9900; ACS Macro Lett. 2020, 9, 668�C673���������������ƪՓ���е���Փ�Y���ѽ��õ��ˌ����C�������@Щ�����OӋԭ�������ѷe�ܴ죨Packing Frustration����Ӱ�Ƕ�ι������wϵ���О����Ҫ����֮һ������ָ��M��Ƕ���ܵ������������r������A����׃��ƫ�x�����Π��A�Σ����Ծ���朶�����IJ����������о��F����ͨ�^�OӋ���ӽY�����Ͷѷe�ܴ���뷨���Ķ��{��Ƕ�ι������ԽM�b������ȡ������Ҫ�Mչ��
�OӋ��һ�N��֦��Ƕ�ι�������ӣ�SCFTӋ��l�Fԓ朽Y�����Դ���ȔU����������^�������ںܴ������ȫ@�÷�����Frank-Kasper �����A15�����U��������^�Ҋ��һ�N�����������Ø���/�ؓ䲻���Q�ԙC�������l���ʣ�����ABn�ֲ�Ƕ�ι�����������͵�һ�N�ؓ䲻���QǶ�ι�������ӣ�ֱ�X�J���S��n���������l���ʕ��������������ں��ε�ABn�ͷ�����������AǶ��ʼ�K�龀�ԣ����γ��������^�r���ڏ������������죬�����~����ؓpʧ���@�N������������S��n�����׃��Խ��Խ�������Ķ���ֹ��������^�IJ����U����Ҳ����ʹ������^�S���۔�n�����Ӷ��ʬFһ���O�ޣ��D1�������˽����@�N��AǶ�β������������������ؓpʧ��������ABn�ͷ����е�AǶ�θ�׃���֦��Y����ʹ朶Δ��������������������w�e�S�����������څ��һ�����Ķ�����AǶ�εIJ�����������Ҳ���ǽ�����AǶ�εĶѷe�ܴ졣�e���������l�F����β�A���L���c����AǶ�ε��L��֮�ȣ��ٶ�����AǶ�ε��L����һ���dz��P�I�����������Դ���ȸ�׃������^�Ĵ�����ͨ�^����ԓ��ֵ������ʹAǶ�����γɵ�������^ռ�����D�Ĵօ^��ʹAǶ�ε��w�e�֔��_��70%��������Ȼ�����γ��������^���˕r�������^�ѽ��l�����@����׃�Σ��D1����ԓ�����������˳���ʿ�о�����ɵ����l��Փ�Ğ�ACS Macro Lett. 2020, 9, 668-673��Փ�ĵ�ͨӍ���ߞ����l�A������ʷ����������

�D1 �����Y�������Ę�֦����ӵ����D��
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsmacrolett.0c00193
���ھ���B1AB2CB3��Ƕ�ι������wϵ�����F�ˌ��ڏ��s���p�B�m��Gyroid�Y�����^��С����Ч�{����Gyroid�Y����Ƕ�ι������ԽM�b�γɵĽ�����Y��֮һ������ܴ惦���������Լ����Ӿ��w���I���������ڑ�����Ȼ����ԓ�Y�������D�еą^������ʮ�֪Mխ�������ˌ���ϫ@��ԓ�Y�����y�ȡ�����SCFTӋ�㌦����B1AB2CB3��Ƕ�ι������wϵ�M�����о�������BǶ�ε������L�ȿ�����Ч���{�������ڻ����еĶѷe�ܴ���

��ԓ�wϵ�������gBǶ���c��BǶ�ε��L�ȱ� �� (0������1) ���{�ضѷe�ܴ�̶ȵ�һ����Ҫ���������L�ȱȦӷdz�С����dz��ĕr�����ɶ˵�B1��B3Ƕ�Σ������gB2Ƕ�Σ�����䵽�h�����˕r����BǶ���ܵ������������������wϵ�еĶѷe�ܴ�õ��������������xɢ��Y��������������γ����Ķ����s��Gyroid���^��������̎�����gֵ�r������BǶ���L��������������ò��������������ȥ�����˺��h����BǶ�εĶѷe�ܴ�̶ȸ����������xɢ��Y�����γɣ��Ķ��،���Gyroid���^���D2����ԓ���������x�������˳���ʿ�о�����ɵģ��l���ACS Macro Lett. 2020, 9, 278-283��Փ�ĵ�ͨӍ���ߞ����l�A������
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsmacrolett.9b00966
�OӋ��һ�N�µ�AB�ͷ��ӡ���BTABAT���D3����ͨ�^SCFTӋ����ԓ�wϵ�Ќ��F�˽���ʯ�����������Y����һϵ�е���λ���ľ��w�Y����������λ������Ҫ�C���о���ѷe�ܴ��������B���ѷe�ܴ����ͨ�^ͬһ��Ƕ�ι���������в�ͬ�L�ȵ�Ƕ�ΰl�����ӃȾֲ������M�о�������������B�t�܉�pС�����ɂ��֮�g�ľ��x���Ķ���ʹ�������λ��������Ȼ�����@�ɷN�C���е�һ�N�Ϊ�����ֻ�����ؽ��;��w�Y������λ�����o���γɘO����λ���ľ��w�Y����ֻ���@�ɷN�C���ąfͬ���ò��п��ܷ�������ʯ�����������Y���ȘO����λ���ľ��w�Y�����������OӋ��BTABAT���ӵĄ���֮̎�����܉�ͬ�r���F����ѷe�ܴ��c������B��ԓ���ӿ��Կ�������AB diblock�ɂ�Ƕ�ε����c�քe�������B��AǶ�ζ��γɵ���ͨ�^�{��B1�cB3Ƕ�ε������L�Ȧ��{�ضѷe�ܴ�����ͨ�^�{��B2Ƕ��������BǶ�ε��L����B2���{�ؘ��B������̶���SCFTӋ������D����������ʯ�Y��DSC��CN=4�������������Y��SC��CN=6������λ�������е����Y��iHPa��6<CN<8���Լ�������Crect��2<CN<4����һϵ�е���λ�����·f�Y��������һ���ķ������^���D3���������Mһ����ʾ���@Щ�·f�Y���چ�һ�C��������ͨ�����y�γɡ�ԓ�о������������C�ϲ�ͬ�ķ����OӋ�C���������γɸ����·f������{�Y�������γɵĽ��^���w�Y���������Գ�Խ�o�C���w�Y����ԓ���������x�������˳��������ʿ���������Tʿ��ͬ��ɵģ��l���ACS Macro Lett. 2020, 9, 980-984��Փ�ĵ�ͨӍ���ߞ����l�A������

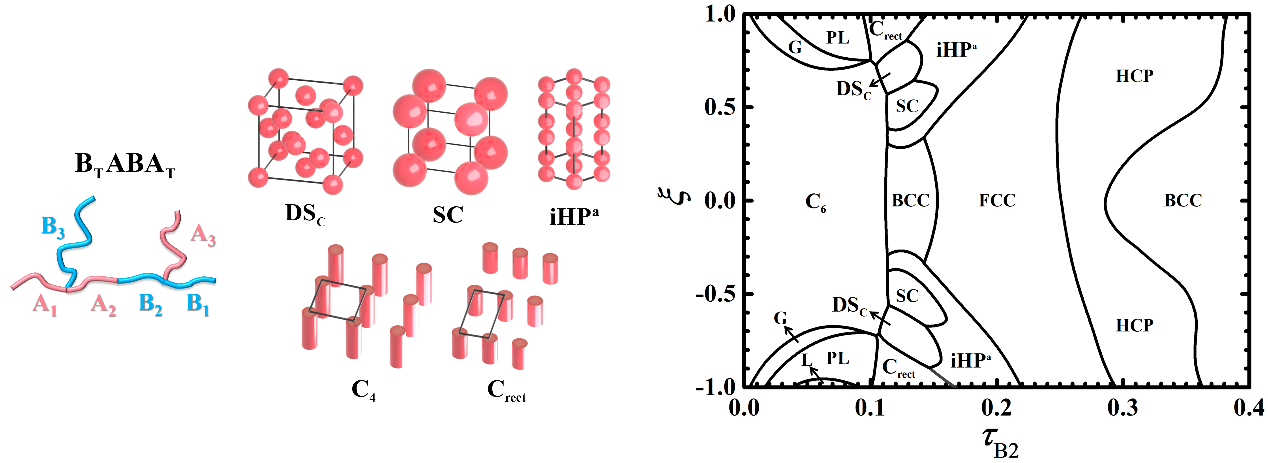

�D3 BTABAT�����wϵ������N=100��f=0.14�r�γɵ��·f��Y�������������D��
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsmacrolett.0c00313
������Ч�ķ����OӋָ��ԭ�����OӋ�����ض���ؓ�Y����Ƕ�ι������wϵ���܉���Ӿ��ʸ�Ч�ث@��Ŀ����Y�����������F���wϵ���ܵ��{����
- �Ї��ƴ���Ƙ�/������������Ľ� Angew��ROMP-RAFT���ۺ��·����Ƃ��ϩ�N��Ƕ�ι����� 2025-07-02
- �L����������÷���ڈF� Macromolecules: �p��₽����������ϳɼ�߸ߏ��Ⱥ��g�Ե���ϩ-����ϩ��Ƕ�ι����� 2025-02-21
- �Ͽƴ�����ʽ��ڈF� Polymer��ԭλ��֦EPDM�Ķ�Ƕ�ι������������ϩ��PE���c��Ҏ�۱�ϩ��iPP������������݄� 2024-12-27
- ���ϴ�W����/���ִ�W����ľ/�Ͼ����I��W������ Angew����Ч���g늺��D�ưl�����ɻ� 2025-08-12
- ���˂���W���������n�}�M Chem. Soc. Rev.: �ķ����OӋ�����̑��� - ϵ�y�U������ˮ���z�о��Mչ 2025-05-26
- �Ͽƴ��T��������/���ϴ�W�־�� Angew �C�����������ЙC늻��W���w�ܹ�ܗ�ۺ���ķ����OӋ���������ú�ǰ�� 2025-01-09
