���ڿɽ��Ě��I��Һ���wϵ�����{��ۺ�������Ƃ䷽���������Ρ���������Լ���������һ�����{�����c�����x����m��ģ����ӕr���Ƃ����õļ{��ۺ���Ŀ����Կ�����1 nm���ң������������x���Է��x�ȷ��棬������Ҫ�đ���ǰ����
��������������������W���W�c���ӹ��̌WԺ���Ǻӽ����n�}�M�քe�ϳ���ģ�����T3Ph�c���w����L�����W�Y��ʽ��D1��ʾ����ģ����Ӻ����w������1:3��Ħ�����M�К��I�ͺϺ��Ƃ�õ����I�ͺ�������s30 wt%����ϩ����(DVB)�Ě��I�ͺ����M�ЏV��X�侀ɢ��yԇ����С�Dž^�����^�쵽ɢ��ʸ���Ȟ�1:��3:2������壬�������I�ͺ����ԽM�b�γ�������������Y����

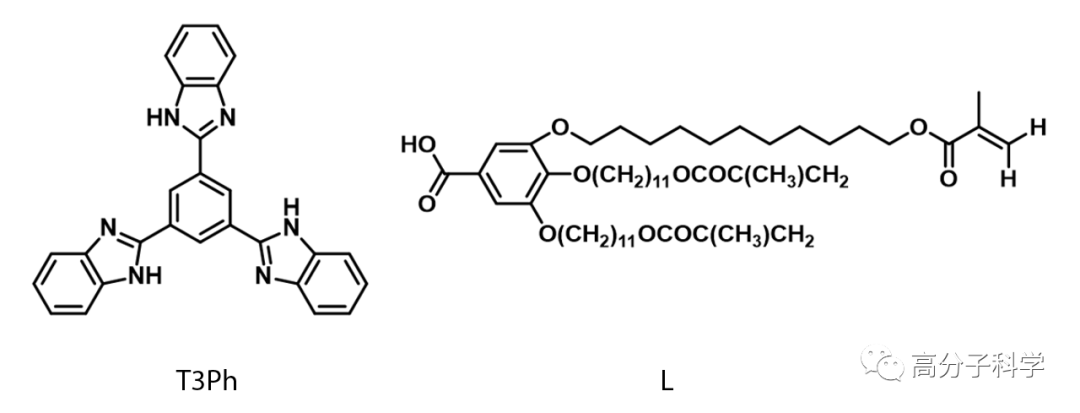

�D1. ģ�����T3Ph�c���w����L�Ļ��W�Y��ʽ
�����sDVB��Ě��I�ͺ�����������о۱���ϩ�����c�IJ���Ƭ֮�g�M�о��������˻𣬿����Ƃ�õ���ֱȡ��Ě��I�ͺ��ﱡĤ���Mһ���⽻�ۺ��ﱡĤ�M�ж��S�н�X�侀ɢ��(MAXS)�yԇ(�D2)�������^�쵽���Ό��Q�������c���C��������д�ֱȡ�������������Y����

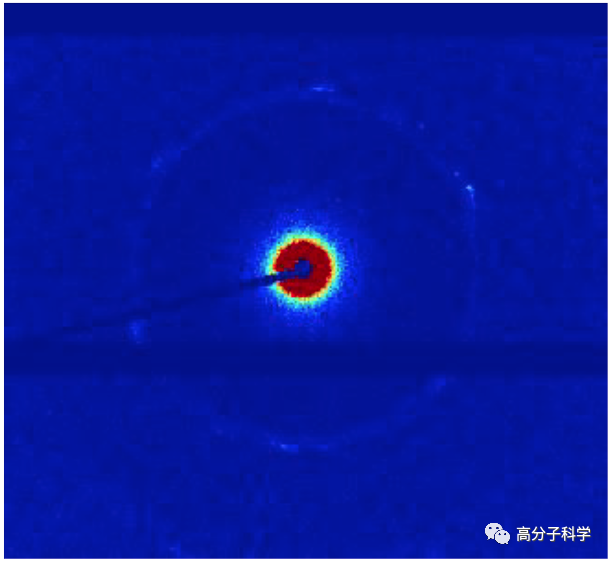

�D2. ��ֱȡ��ľۺ��ﱡĤ�Ķ��SMAXS�D

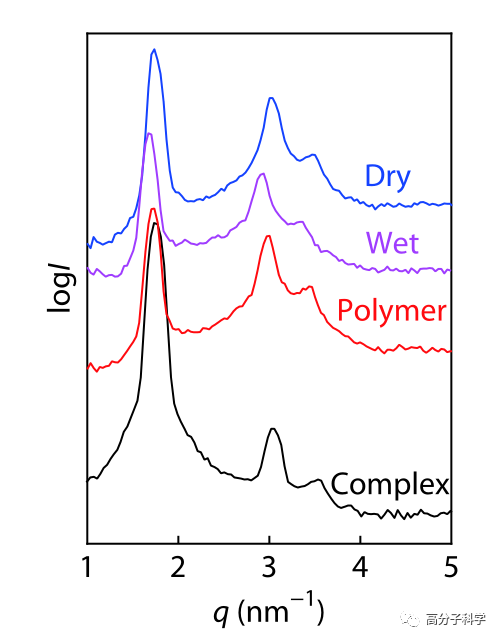

�����sDVB��Ě��I�ͺ����M�й⽻�������Ƃ�õ������ľۺ���Mһ���������ڶ��������܄��У����Ԍ�ģ�����ȥ�����Ķ��Ƃ�õ�����1 nm�ļ{��ۺ���⽻��ľۺ����Լ��܄����g��ļ{��ۺ�����S��������������Y��(�D3)�����{��ۺ��{�^���A̎������ʹ�׃Ȳ�����ؓ늺ɣ��Ķ�չ�F�����ڎ�����늺ɵā����{(MB)���ӵ��x������������������ؓ늺ɵļ���(MO)���Ӳ�����������(�D4)��

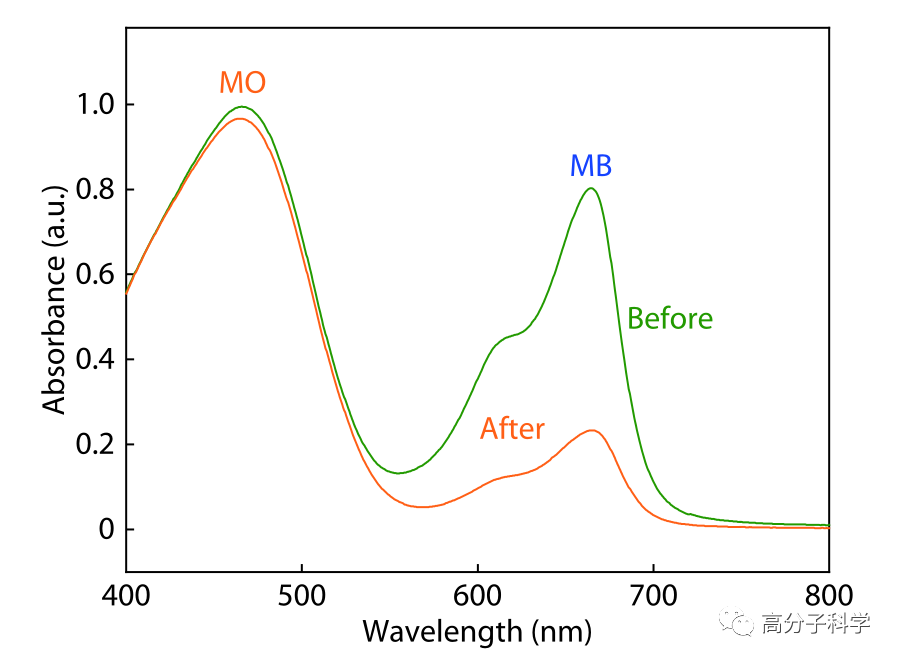

�D4. �{��ۺ��MB�cMO�����Һ����ǰ���UV-Vis�D
Ф������ʿ�о�����ԓՓ�ĵĵ�һ���ߣ����Ǻӽ�������־����������ͨӍ���ߡ�ԓ헹����õ�������Ȼ�ƌW����(No. 51725301)�͇������c�аlӋ��(No. 2018YFB0703702)���Y����ԓՓ�ļ����l����Chinese Journal of Polymer Science��ԭ��朽ӣ�https://doi.org/10.1007/s10118-020-2431-9
