����������ھ�������PES��������(PSf)�;�ƫ����ϩ��PVDF���������D�������Ƃ��V��MF�������V��UF���ͼ{�VĤ��NF��һֱ�Ǿۺ���ˮ̎��VĤ�®aƷ�аl�ͻ��A�о���ǰ�ء��B�ԡ��x���Լ�����ϵ�����@��VĤ�ĺ�������ָ�ˣ�Ӱ��@Щָ�˵�ԭ�ϡ��䷽����Ĥ��ˇ���yԇ�͑��õą������࣬��������@Щָ�˵ķ�����;�����ӻ�����ᘌ������ܞVĤ�Ľ綨�c�Ƃ䃞�������Բ���������ˣ��Ї��ƌWԺ�L�����û��W�о����߷��Ӳ��ϽY���c���n�}�M���Ô����ھ�͙C���W�����������ڶ����ĽM��-��ˇ-�Y��-�����Pϵ��ᘌ��ۺ���ˮ̎��VĤ��WFM, water filtration membrane������������ָ�ˣ��B�ԡ��x���Լ�����ϵ�������˿ɿ����A�yģ�ͣ��_�l���l����֧��̓�M����ƽ�_ܛ��polySML-WFM (https://gitee.com/polysml/polySML)�����o���䷽��ˇ�OӋ���u���VĤ�C�����ܵȼ����������ˮ̎��VĤ�_�l�ṩ�Ќ�ָ����
ͨ�^��PES/PSf/PVDF����VĤ��ǰ���īI��������A�����փԡ����ϵ��������W�����Լ��VĤ�ƘӜyԇ�˜ʵĶ�ģ�B�����ھ����˺�1895�l�߂�Ԕ�M��Ϣ�Ĕ����������w�M�ɡ���ˇ���Y�����Ƃ䅢���Լ����ܜyԇ���P�I��Ϣ���Y�ϲ�����ϢӋ�㡢��ˇ�˜ʅ������D�Q�͚wһ�������ɽY�������������M�������S�Cɭ���㷨�_չ���������̡��ؚw�ͷ��ģ�͘�����
�������_�˳�Ҋ���x���|�ijߴ�ͷ������ֲ����VĤ������������ָ�˝B��(Lp)���x����(1/S0)�Լ�������ę��ϵ��(Tr)�ķֲ����������N�߷��ӏ�����ָ�˷ֲ������������������ķ��x���|������Ⱦ����}����|���������x������ָ�˷ֲ������@�����

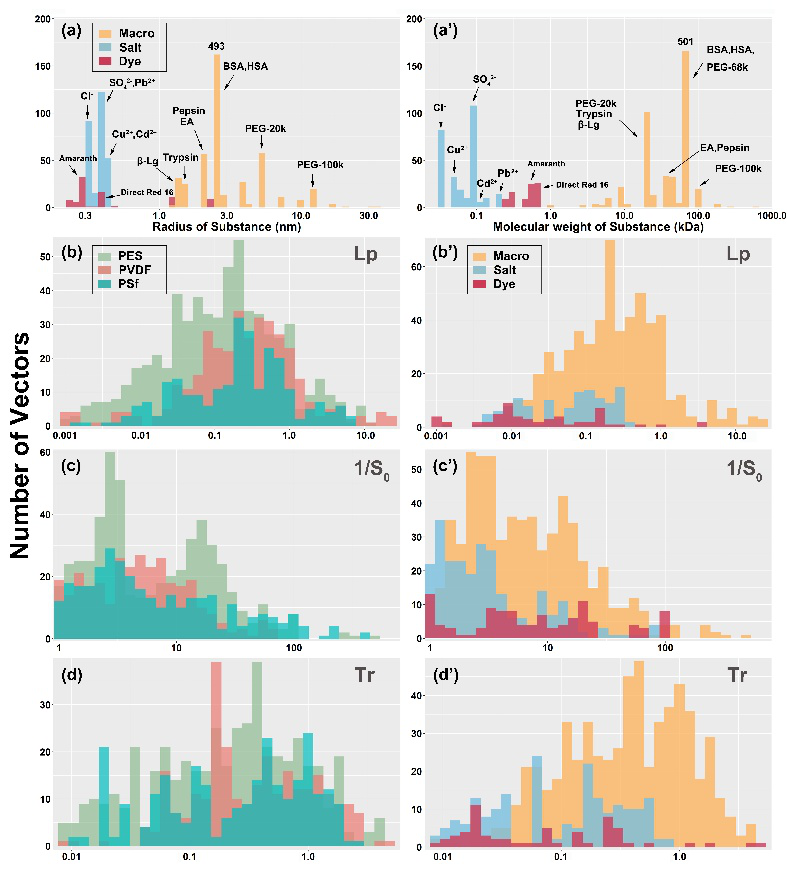

�D1. ���x���|�İ돽(a)�ͷ�����(a��)�ֲ��Լ�������ͬ�ۺ���(b-d)�ͷ��x���|(b��-d��)��ĞVĤ����ָ�˷ֲ���
1. �ؚw�A�yģ��
����֮ǰ�����Lsigֵ���ж��͑��÷�����J. Mater. Chem. A 2019, 7, 11847-11857����ͨ�^���������xȡ��17������������Ĥ���ϡ����D�����еĺ���ԇ�����ú�ˇ���ƅ������Լ�Ĥ���ܜyԇ���P�I�O������Ϣ�������@Щ�������B�ԡ��x���Լ�����ϵ�������˻ؚw�A�yģ�ͣ��䷀���ԺͿɿ���ͨ�^�ˇ����10��������C��ͬ�r���u�����@Щ�����c����ָ�˵Ķ��ԺͶ����P�ԣ������P�Pϵ�c����Ҏ��һ�£���֪����Pϵ����ͬ�rҲ��ʾ�˲����cԇ�����ڻ��W�����c���ܵĶ����P�ԣ�δ֪�P�Pϵ����

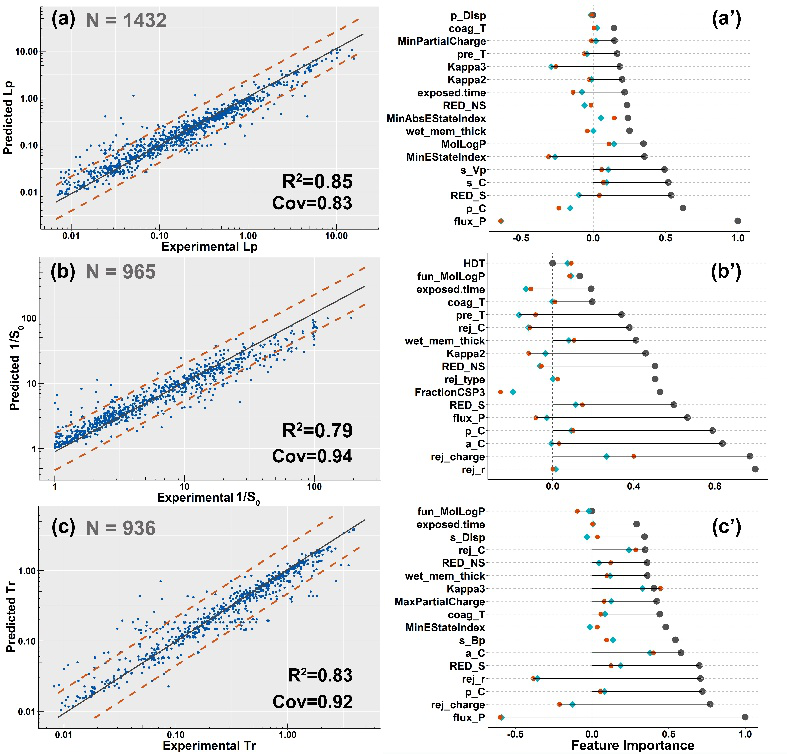

�D2. ����������Lp (a), 1/S0 (b) �� Tr (c)�Č��ֵ���A�yֵ���D�������A�yģ�͵�������Ҫ������(a��-c��)��
2. ����A�y�
�VĤ�ĝB�Ժ��x���Դ��ڙ��(trade-off)����Robeson���ޱ��V�����ڷ��xĤ�C�������u����ͨ�^���VĤ�V��ʹ�õġ��������������Փģ���������뵽�B�Ժ��x���Զ��S�P�D�У��{��ģ�ͅ����Ɍ����x�����ͷ��x�}VĤ�������֞������м���20:80����ƽ�⼯��50:50�����ڴ˻��A�ϣ�Ӗ�����˿����R�e�C�����܃�����ǰ20%��ǰ50%�ĞVĤ�aƷ�ķ���A�yģ�͡��¶��x�ę��ϵ��Tr���Ɍ��ֵ����Ӌ��õ������ڷ��x����Ӂ��f�������ޞ�1.0��0.46���ɷքe�_��ǰ20%��ǰ50%�����}��x�����քe��0.80��0.17��Ĥ�aƷ��ǰ50%������ǰ20%�������}��xĤ���y��ϵ���Ǵ���ӷ��xĤ��2.6����

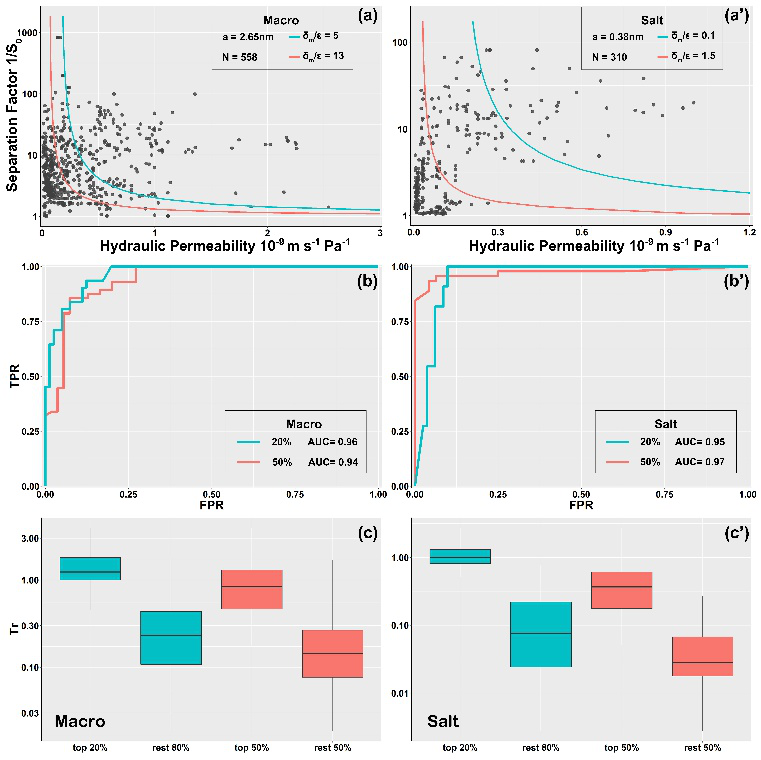

�D3. ���x�������}ĞVĤ���x����-�^��trade-off ����(a, a��)���͌������ģ�͵�ROC����(b,b��)���Լ�Tr�ֲ����侀�D(c,c��)��
3. ̓�M���ƽ�_
ͨ�^���������ʴ_�ɿ��Ļؚw�ͷ��ģ�ͣ������_�l�˾����Ѻ�UI������windows�h�������\�еĵ�ܛ��polySML-WFM���l����https://gitee.com/polysml/polySML��ԓܛ��֧�ָ����ܞVĤ�_�l��̓�M���(virtual experiment)���o���_�l�ˆT���ٿsС�M�ɡ���ˇ�͜yԇ�l���ȅ����Y�x���A�y�VĤ���ܲ��u���VĤ���x��ͬ���|�ľC�ϵȼ�������������MF,UF��NF�ۺ�����xĤ���аlˮƽ��
�D4. polySML-WFMܛ���Ñ����档
ԓ���������Ԙ��}Predicting the performance of polyvinylidene fluoride, polyethersulfone and polysulfone filtration membranes using machine learning�l����Journal of Materials Chemistry A�����Pܛ��polySML�ѫ@��ܛ���������ڙࡣՓ�ĵĵ�һ���ߞ鲩ʿ�о�����������ͨӍ���ߞ��Ї��ƌWԺ�L�����û��W�о����e�о�����������ʿ���������о��T��ԓ�����õ�������Ȼ�ƌW����21774128��U1832177��51988102�����Ї��ƌWԺǰ�ؿƌW���c�о��Ŀ��QYZDY-SSW-SLH027��֧�֡�
ԭ��朽ӣ�
Tingli Liu, Lunyang Liu, Fengchao Cui, Fang Ding, Qifeng Zhang, Yunqi Li, Predicting the performance of polyvinylidene fluoride, polyethersulfone and polysulfone filtration membranes using machine learning, J. Mater. Chem. A, 2020,8, 21862-21871��
https://doi.org/10.1039/D0TA07607D
