��һ���ߣ�����ˬ
ͨӍ���ߣ���� �о��T�������o �о��T
��һ��λ�������طN���ϼ���ˇ���g�о���
DOI��10.1021/acsami.1c02501
�ڇ�����Ȼ�ƌW����(52075510)��֧���£������طN���ϼ���ˇ���g�о�����껈F����ߜؚ����z������Ϸ���ȡ�����Mչ�����^ȥ��10��r�g�ԓ�F��Ⱥ��_�l����650�����1200������z������ĸ����ܚ����z������ϡ������У�����ᘌ����պ����I�����ܡ���1400�����Ϛ����z������ϵ�ʹ�������OӋ���Ƃ���һ�N�����X�{�װ�����ͨ�^�������X�{�װ��c��������{���w���ĽM�b���˻��^�̣����F����1400������z���ϵ��Ƃ䡣һ���棬�{�װ�һ�S��Ԫ�˷��˂��y�����朠�����z�Ǽܵ����c���˷��߱��������ğ��Y���}����һ���棬�����ڼ{�װ�����֧�����ã���̎���^��ʹ���m�Ĺ��X�M���ڸߜ����������ߜص�Ī��ʯ�࣬���������S�W�j�ǼܽY������Kʹ��ԓ�����͜���ͻ����1400�档���P�о��ɹ����}�顰Insulating and Robust Ceramic Nanorods Aerogels with High-Temperature Resistance over 1400 �桱�l����ACS Applied Materials & Interfaces�ϣ�Փ�ĵ�һ���ߞ�����ˬ��ʿ������о��T�������o�о��T��Փ�ĵĹ�ͬͨӍ���ߡ������طN���ϼ���ˇ���g�о������һ��λ��
�մɚ����z�����ߜء����������ጧ�ʵ͵����c���������ژO�˗l���¾������õĸ������ܡ�Ȼ����������մɚ����z�����������մɼ{���w�����ɵģ��ڸߜ�(����1200��)���������ڴ��ԺͽY��̮���Ć��}���M�ܣ������һЩ�W�����ߜؚ����z����ȡ���˺ܴ���Mչ�����OӋ���Ƃ���1400�����ϡ��Cе���ȃ����������������õ��մɚ����z��Ȼ��һ��������������������������طN���ϼ���ˇ���g�о�������o�����о��F������һ�N���Ρ���Ҏģ�����Ƃ䷽�����_�l��һ�N��1400������z���ϣ����w�S������ďͺϲ����͜��Կɸ��_1500����
�������c��
ԓ�F꠸��M���y���z-���z����ͨ�^Al2O3�{�װ���SiO2�{���w���ĿɿؽM�b���Ƃ���зֵȼ���ͽ�Y�����մɼ{�װ������z��ͨ�^��̎���^�̣��Ƃ���մɼ{�װ������z��CNRAs������ԓ�о��У����߸��������˜��Ƃ��ߜء���Ч���ἰ�ߏ���CNRAs:(1)��������Y����Ԫ��Al2O3�{�װ�횾��пɿصijߴ磻(2)Al2O3�{�װ���횽M�b�ɾ������S�Bͨ��Y���ĺ��^�w�����z��(3)Al2O3�{�װ�֮�g횾��к����B�ӣ����w�γəCе�Թ̺᷀͟���ԺõĹǼܾW�j��CNRAs���Ƃ��^����Ҫ�����{�װ��ĺϳɡ����z���z�����R�����ߜ��˻��^�̡�
�D1 �մɼ{�װ������z�Ƃ����̈D
���Ƃ�CNRA֮ǰ������ͨ�^�M�b�^���Ƃ��������X�{�װ��Ͷ�������{���w���M�ɵ����S�W�j�Y�����˕r�Ě����z��pre-CNRA��pre-CNRA��SEM��TEM�D���@ʾ�������ɼ{�װ��ͼ{���w���M�ɵ��S�C��ӵľW�j�Y���������J�飬�{�װ����ӵ���֧�����ͼ{���w������ѷe��ճ���������S�W�j�Y������Ҫ֧�������@�N�Y������Ȼ���Ø�֦�����B���dz����ơ�
�D2 pre-CNRAs���^�Y���D��(A)pre-CNRAs������R�D��, (B) (A)�И�ӛ�^��ķŴ�D��;(C) pre-CNRAs��TEM�D���(D) (C)�И�ӛ�^��ķŴ�D��;(E) pre-CNRAs��HRTEM�D���(F) (E)�И�ӛ�^��ķŴ�D��
pre-CNRAs�ļ{�׆�Ԫ��Ҫ���w���g���c���|���@�N�Y���ęCе�����^����Ҫ�댍�F������Ԫ�ď��Y�ϣ���Ҫ��pre-CNRAs�M�П�̎����ʹ��������^�ߵĶ�������{���w��������Y���c�����X�γɶ�Ԫ���������̎�������Ƃ��CNRAs�ܶȃH��0.146 g/cm3�����г������͟���(1400��)���͌�����(��25����0.026 W/m·K)���ߵęCе��(���s����1.5Mpa)�����Pԇ��������CNRAs���Գ���1300���µĶ��释�������L�_10������ϵ�˲�r�ߜ؟�̎���^�̣���ԓ�^�̛]��ʹ�����z���F�κο�Ҋ���տs���_�ѣ��@ʾ�˲��Ϗ�����͜��Ժ����õĸ������ܡ�

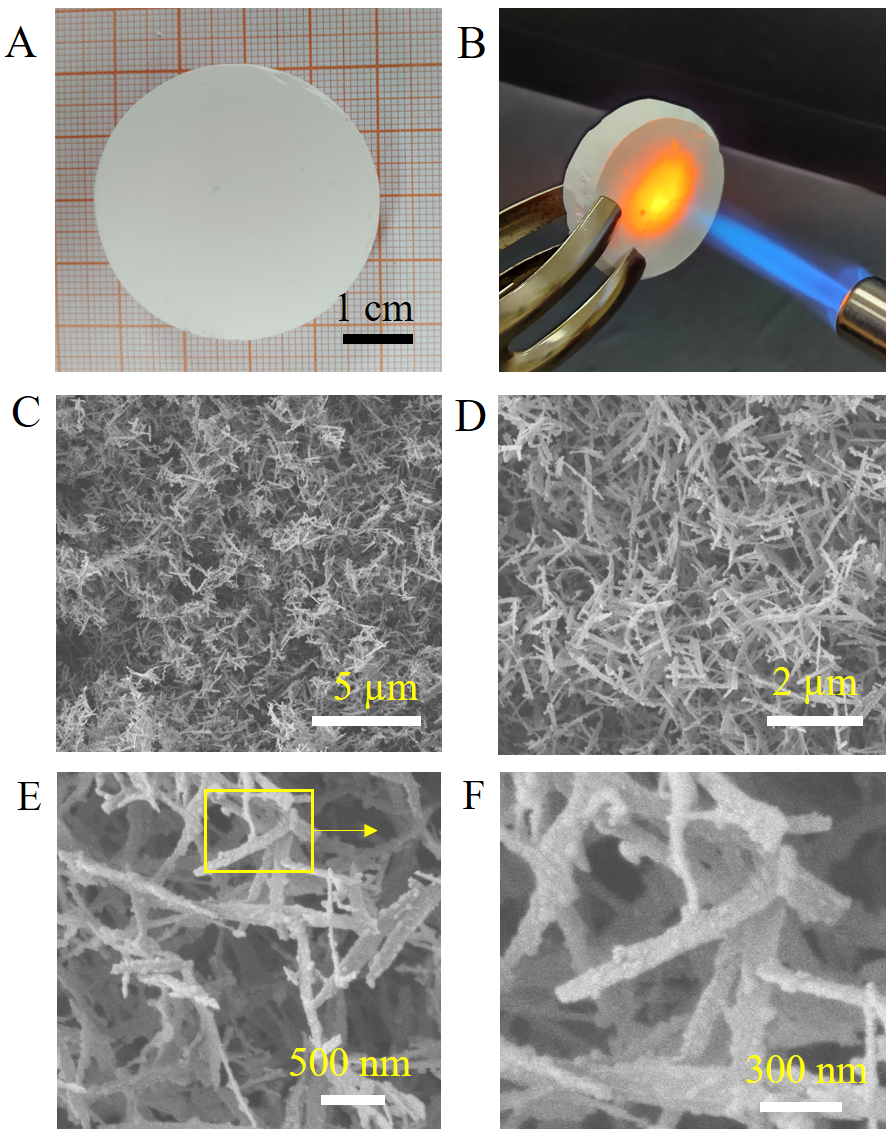

�D3 CNRAs�ĽY��������(A) CNRAs�Ĺ�W��Ƭ;(B) CNRA��1300��C���释���ӟ���]�Гp�ĵĹ�W��Ƭ;(C-E)��ͬ�Ŵ�CNRAs��SEM�D��;(F) (E)�И�ӛ�^��Ē�����R�Ŵ�D��
ͨ�^����R��XPS���V�������_���˶�������M�־���ķֲ��������X���棬���Ƃ���մɼ{�װ������z�ɴ��-��ķֵȼ��Y���M�ɡ��ߜ��˻��^�̣�ʹpre-CNRA�ı�ˮ�Xʯ����CNRA�Ħ�-Al2O3���D׃��ͬ�r�γ���Si-O-Al�I���@һ���E�����������z�͜��Ե��P�I���E��

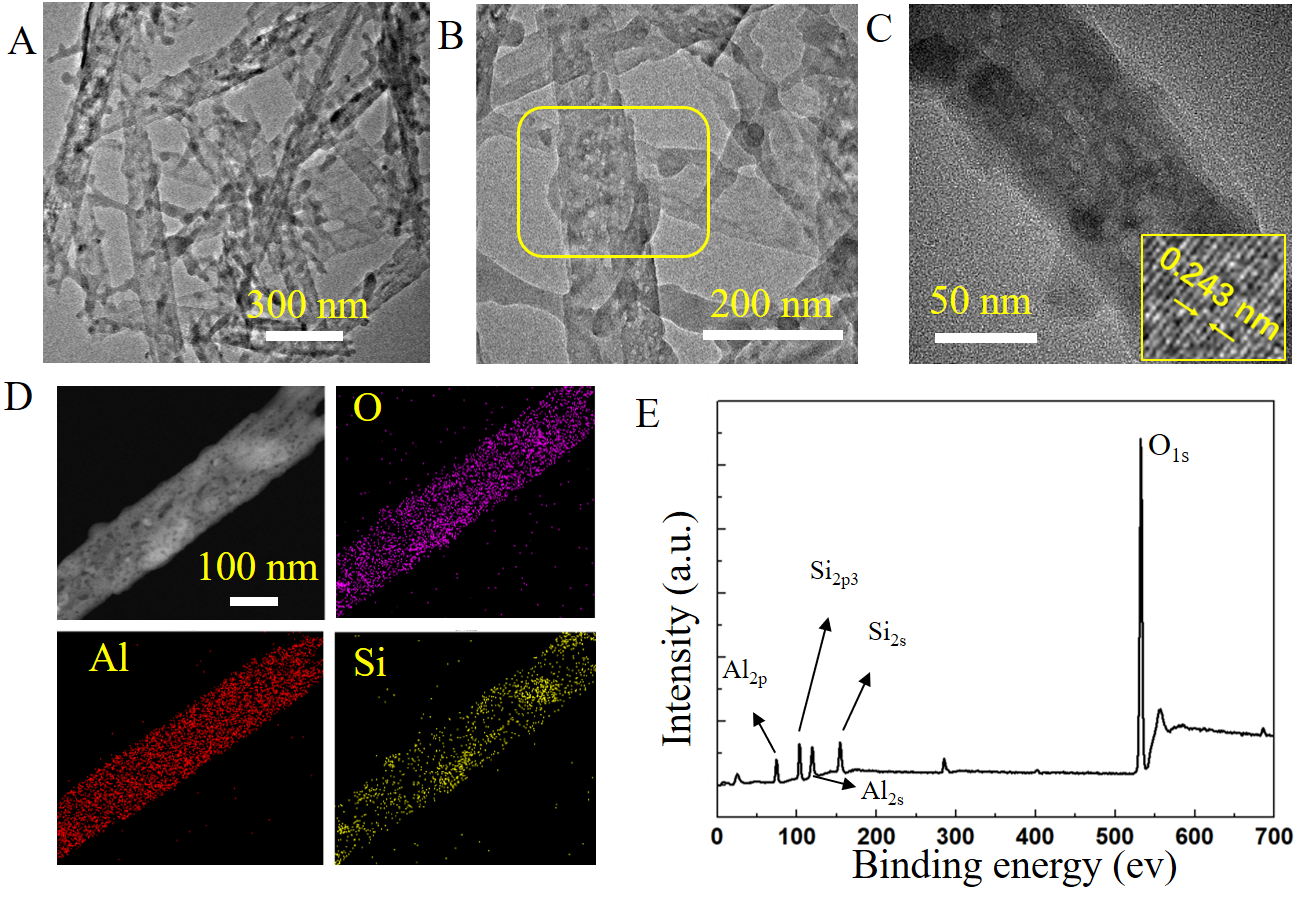

�D4 CNRAs�ĽY���ͽM�ɱ�����(A��B) CNRAs�ڲ�ͬ�Ŵ��µ�����R�D��;(C) CNRAs���{�װ���HRTEM�D��;(D) CNRAs���{�װ���EDS�D;(E) CNRAs��XPS�V�D��
���ߌ�CNRAs�M��1300��1400��ğ�̎���^�̣�����δ�^�쵽�κο�Ҋ���Ѽy�����w�տs�ʾ�С��5%�������ض��Mһ��������1450��r�����տs�ʼ���������13.6%�������J�飬���^1400�� CNRAs���ΑB�ͽY���l���ˏص�׃�����Y������Ƚ��͡��@Ȼ�����Ƃ��CNRAs�܉�ֿ����_1400��C�ij��ߜأ��@�����������z���y�_�����͜��ԡ�

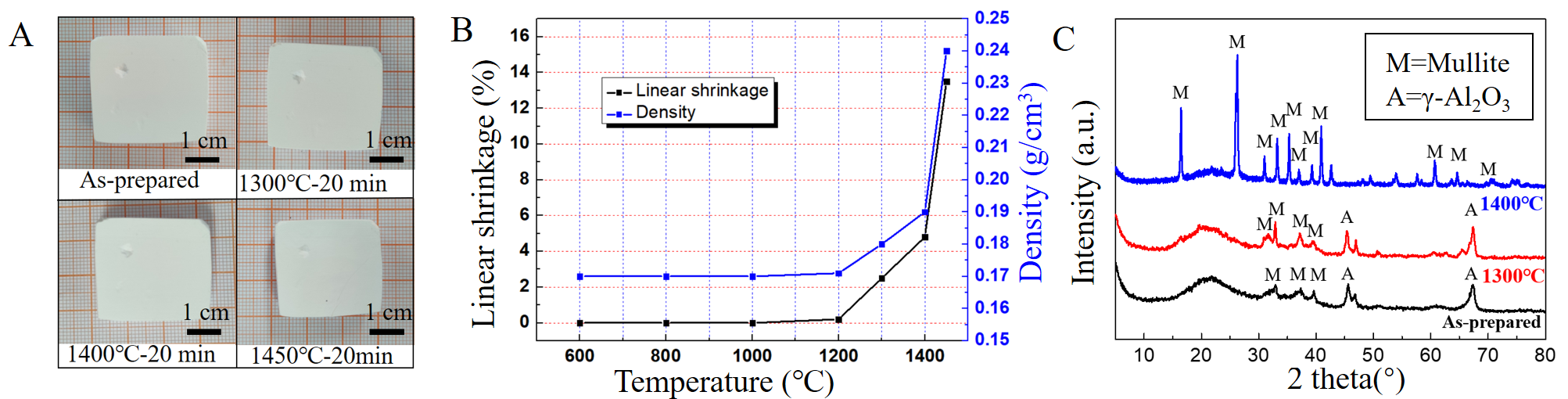

�D5 CNRAs���͜����c�Y����׃��(A) CNRAs���R���t��1300��1400��1450���̎��20���ǰ�����Ƭ;(B) CNRAs�ڠt�Ȳ�ͬ�ضȟ�̎��20 min���Z�����տs���ܶ�;(C) CNRAs�ڠt��1300���1400���̎��20 minǰ���XRD�V�D��

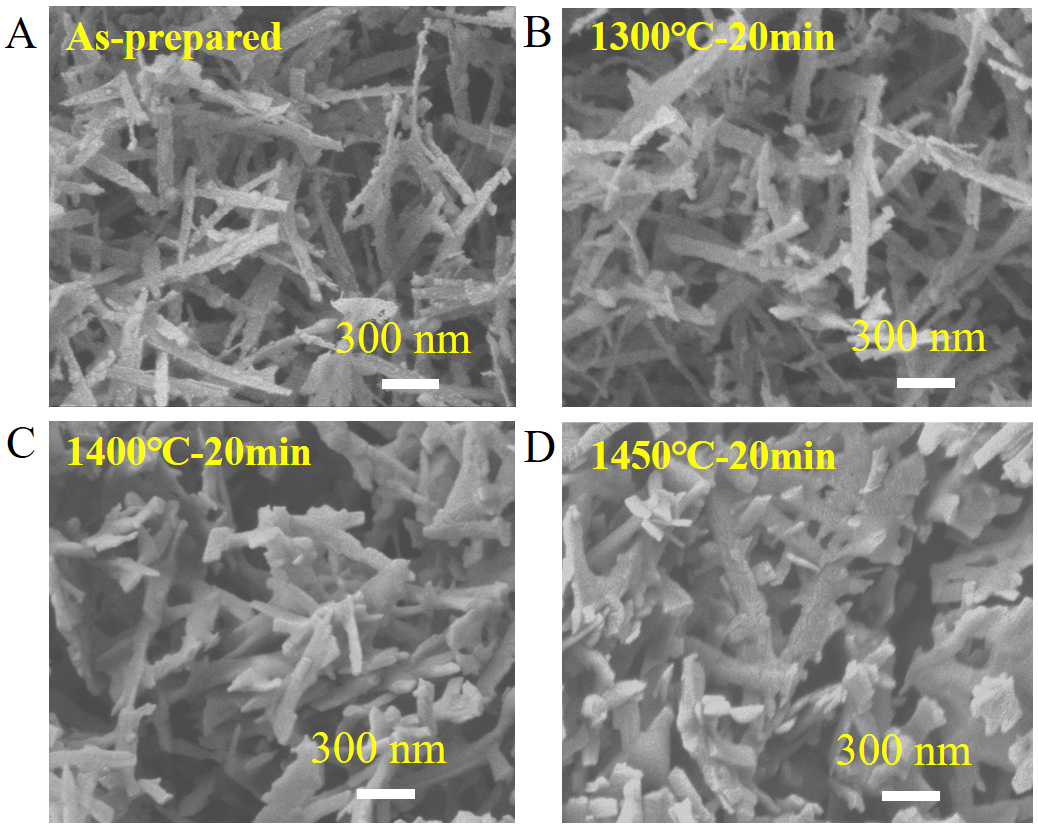

�D6 CNRAs��SEM�D��(A)��̎��ǰ;(B-D)1300��1400��1450���̎��20��犺��SEM�D��
CNRAs��25��C-1400��C֮�g��ʧ�����H��5.36%���Mһ���C����CNRAs���õğ᷀���ԡ�ͬ�r��DSC�����C������1100-1400��������Ī��ʯ����γɡ�ͬ�r��̎��ض���1400�漰���£������z��N2����-Ó���Ȝؾ�����͵�IV�͵Ȝؾ����f��ԓ��Ʒ���пʹ�M�ɡ���̎��ضȞ�1450��r�������z�Ǽ���ȫ�ں���һ��CNRAs�Ĝ���hҲ���y�^�쵽��ͬ�r������߀�l�F�����Y�ض�Խ�ߣ�CNRAs�ęCе���ȕ��S���ضȵ����߶��Mһ����ߣ��@�����ڸߜ��������˲��ϵğ��Y�̶ȣ�ʹ�����z�Ǽ��g�ĽY�����������¡�

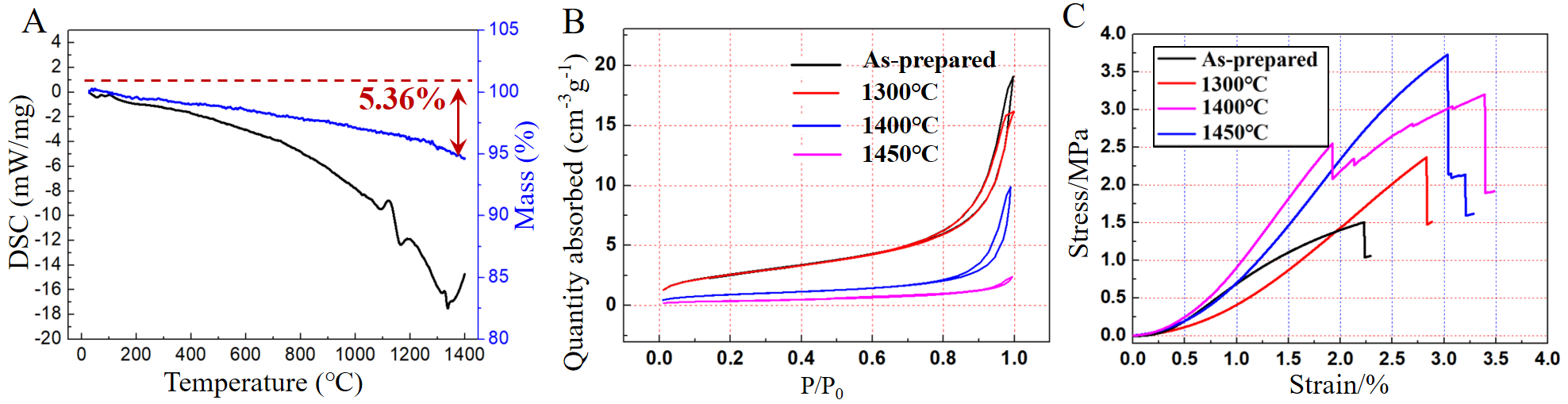

�D7 CNRAs�ğ����ܺ����W���ܡ�(A) CNRAs��TG-DSC����;(B) CNRAs��1300��1400��1450��ضȟ�̎��ǰ��ĵ��������Ȝؾ�;(C) CNRAs��1300�桢1400�桢1450���̎��ǰ��đ���-��׃������
��Ȟ�20mm��CNRAs�ڸߜض��释�����濼���£�չ�F�����õı���Ч����1200�����ϵĶ̕r�g��2min�����ˣ��䱳��ɱ����ڵ���50��C�Ĝضȡ�CNRAs���˿��Գ��ܘO�ߵĜض��⣬߀���Գ��ܘO�͵Ĝض�(-196��)����CNRAs��Һ���н��ݺ��ϲ����l���κΓp����

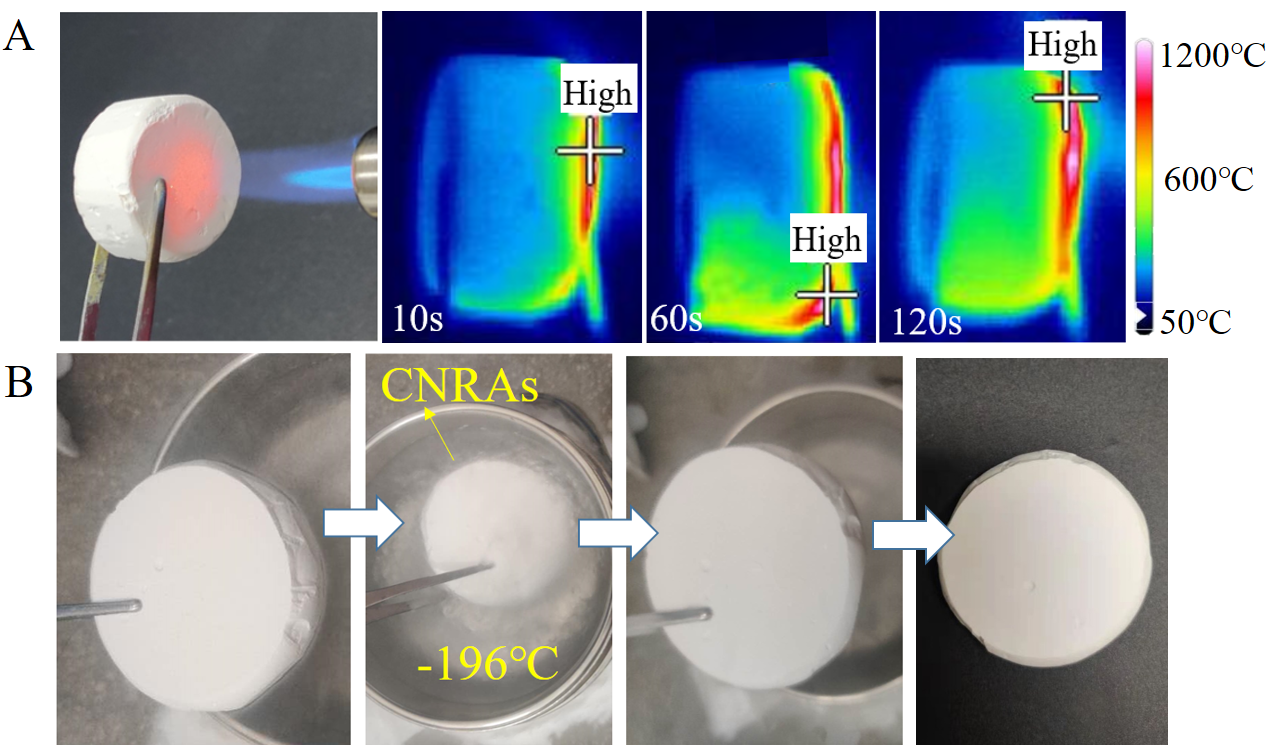

�D8 CNRAs�ı������ܡ�(A) CNRAs��¶�ڶ��释����120��Ĺ�W�ͼt��D��; (B)���]��Һ���е�CNRAs�Ĺ�W�D��
���˫@�ø��õĹ��̺��̘I���ã�����ͨ�^��Ī��ʯ�w�S��������zǰ��w����ͨ�^�cCNRAs��ͬ�IJ��E�����Ƃ�������z�ͺϲ��ϡ����Ƃ���w�S�����մɼ{�װ������z (FRCNRAs)�ڱ�����͌������ܵ�ͬ�r�������Mһ��������W���ܡ�ԓ�������Ƃ����ߴ�IJ�ͬ�Π�Ě����z������ϣ��@�������z���������ϵĹ��̑��þ�����Ҫ�����x���M���������w�S����FRCNRAs���Ҝ؟ጧ�ʃH��0.026 W/m·K����200��400��600��800��1000��C��1200��C�µČ���ϵ���քe��0.028��0.041��0.053��0.069��0.082��0.089 W/m·K��ͬ�r����ʯӢ��1500����濼��1800s�£���Z��ľ��տs�H��2.33%��չʾ�˃������ߜ����ܺ������ܡ�

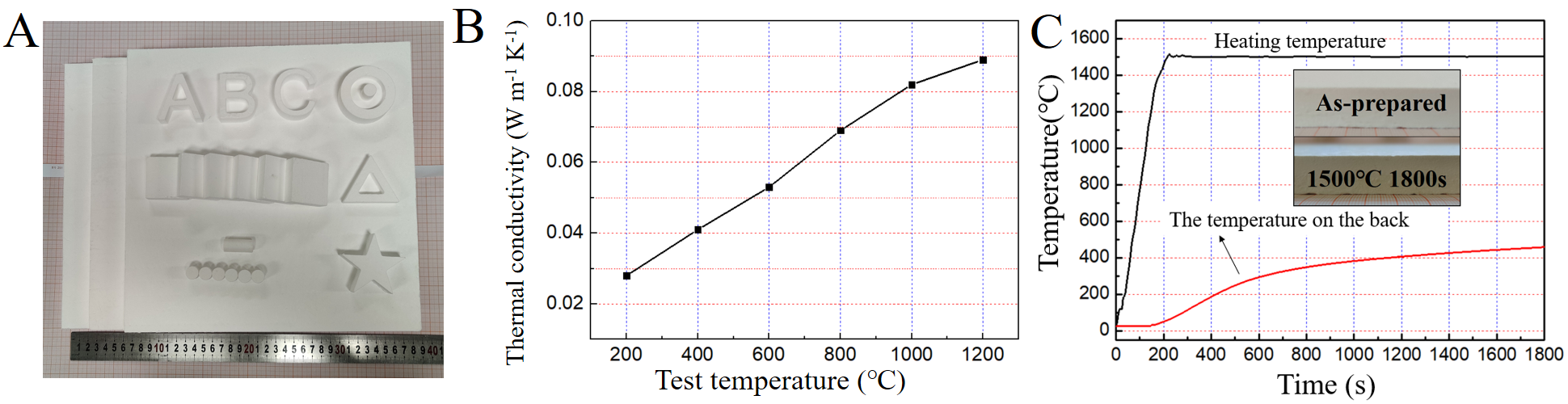

�D9 FRCNRAs���Ƃ估�������ܡ�(A)��ͬ�Π�ͳߴ��FRCNRAs�Ĺ�W�D��;(B) FRCNRAs����ϵ���S�ض�׃������;(C) FRCNRAs��ʯӢ���o�Bģ�M�����������D��FRCNRAs 1500�����ӟ�1800 sǰ��Ĺ�W�D��
���⣬ͨ�^��20 mm���FRCNRA��Ʒ����400��ߜ؟��_�ϣ��yԇ�ӟ��FRCNRA�Ĝضȷֲ���r���ڼt������x�ıO�y�£�FRCNRAs��ֱ�����@ʾ�˜ض��S�r�g�ĄӑB׃��������400��ӟ�30��犺���ض�ֻ��50�档��һ�KʯϞ����15������F�K���X�K����֬���ͺϲ��ωK��FRCNRA�K�ϣ�����400��C���_�ϼӟᡣ�ӟ�10��犺�FRCNRA�ϵ�ʯϞ�]���ۻ��������������������ϵ�ʯϞ��ȫ�ۻ����C����FRCNRA�����ĸ������ܡ���ך����z�Č���ϵ���c������ݗ��͂������P�����ڶ�Y���������ڿ׃ȵĿ՚��ٶȎ����oֹ�ģ���ˮa���Č����Q����Ժ��Բ�Ӌ����CNRAs�ı��^�ܶȺܵͣ����¹��w�����^�ͣ���ˣ����������ɞ�Ӱ�CNRAs���ጧ�ʵ���Ҫ���ء�CNRAs�д����S����ƽ���ߴ�s��11.2 nm��Y����ԓ�ߴ��hС�ڿ՚��ƽ�����ɳ�(70 nm)����ˣ�CNRAs�п׃Ț��w������g����ײ�ܵ��ܴ����ơ���Ī��ʯ��������һ���Ŀ�ݗ��Ч������ˣ����^Ī��ʯ�ͺϺ��FRCNRAչ�F�������õĸ������ܡ�
�D10 FRCNRAs�ĸ������ܼ��C����(A) FRCNRAs��400��C���_�ϲ�ͬ�r�g�Ĺ�W�ͼt��D��;(B)ʯϞ��FRCNRAs���F�K���X�K�͘�֬���ͺϲ��ϱ����ϼӟͬ�ĕr�g���Ԍ��Ȳ�ͬ���ϵĸ�������;(C)��ͬ�����z���ϵČ���ϵ���c������ܜضȵ��Pϵ;(D) CNRAs�ĽY������C��D��
�C������������ͨ�^Al2O3�{�װ���SiO2���z�ĿɿؽM�b�������˾��зֵȼ��Y���Ĵ��-����մɼ{�װ������z��ԓ�����zչʾ�����ğ᷀���ԡ����õęCе���ȡ����ܶȡ������ĸ������ܺͿɴ�Ҏģ�Ƃ��һϵ��Խ�����ܡ����У����@���������Ƃ�Ě����z���w�S���������z�ͺϲ��Ϸքe������1400���1500��ij��ߜؼӟᡣAl2O3�{�װ������z�������õğ᷀���ԺͽY��������ȡ�Q�ڃɂ��P�I���أ����ȣ��^�{�׆�Ԫ���Π�ͳߴ��OӋ�������˷��˂��y�����朠�����z�Ǽܸߜ����ں϶��F�۵Ć��}����Σ����Ƃ��^������Ч�ĸߜ��˻�̎�������C�������{�װ�֮�g��ͨ�^��Si-O-Al�I�B�ӣ������˲��ϸߜ��µ��Mһ�������D׃���@Щ����������ʹCNRAs�ژO�˭h���µ��͜��ԃ��ڂ��y�����z���ϣ��e���ڳ��ߜغͺ����l���£������@������̼�����z���մɚ����z���������ţ�ԓ헹������鳬�ߜ���ʹ�õĸ����ܸ�������z���ϵ��_�l�ṩһ���µ�ҕ�ǡ�
Փ��朽ӣ�https://pubs.acs.org/doi/abs/10.1021/acsami.1c02501
- ���K��W��٩���ڈF� Angew�������p�ӑB���r�I�����ɻ��ա��ߜ��ұ�����ȼ��������۱����f�����w 2026-02-25
- �Ї��V����½�/��g�F� ACS Nano�������������o�ö�߶�ȡ���ߜؾ�������Լ{�wĤ 2025-12-24
- ����O������ڈF� Macromolecules�����ڡ���������������x�Y���OӋ�Ƃ����͵͜��c�ߜ����ܵĸߏ��ȟ����ԏ����w 2025-01-22
- �Ͼ��֘I��W�̳�� Matter������ľ��ˮ�Ϛ����z�������ݗ�������c���m�l� 2026-02-18
- �V����W����� ���w��ϼ�F� AFM�����s�|�l�ӑB���ILDH@�w�S�ذ������{�����z˲�rጷż{���������ڿɳ��mˮ�ޏ� 2026-01-31
- ���ϴ�W���ٺ�/�����F� Small��ԭλ�V�����ɵ��p�W�j�Y�������ǏͺϚ����z�������ʯ�ͻ����ز��� 2025-10-27
- ���ϴ�W����/���ϴ�Wȫ�A�h�F� Adv. Sci.�����u-ɰ�{-ճ�τ����OӋ����ߏ��ԡ���ˮ����ȼ�ĸ������ 2024-12-07
