ܛ���|���ϵ��Ƃ䣬���ܱ�����W�����о��ѳɞ鮔ǰ�о��ğ��c���{��Һ��������͵�ܛ���|���ϣ����ڸ���ͬ�ԑB��đ����֮�g�����B�����в�ͬ�ľ��w���Q�ԣ��ĸ���ͬ�ԑB�_ʼ���أ����γ��F�Ǿ��B�{��III (BPIII)������O2 (P4232)���Q�Ե��{��II (BPII)�;���O8 (I4132)���Q�Ե��{��I (BPI)��Ŀǰ����ȱ�����{��Һ��BPIII��BPII��BPI�g����׃�^�̵ĄӑB�о�������׃�C���Բ��������
���գ��Ї��ƌWԺ�������g�о�������ϼ�о��T���A�|������W�������ڣ��͵���W���Ї��ƌWԺ���W�о������ձ������W�Ȇ�λ���ڡ�Nature Communications�����l�������о��ɹ�������ܛ�����ϷǔUɢ��׃���ķǾ��B�������������w�������Y����������������ǰ���о��lչ�ij������ۺ����{��Һ��Ĥ���Ƃ䣨�͜ط��� -190 ��~350 �棩���Y������R�����S��W������ͬ��ݗ�䡢ԭλ���⼰ƫ���@�R���{��Һ�������g�^�߶Ⱥ͵����g�ĄӑB�^�죬�C���{��Һ��BPIII?BPII��BPIII?BPI�ǷǔUɢ��׃�^�̣�BPII?BPI֮�g�ǟᏗ���R���w��׃�^�̡������{��Һ���ķǔUɢ��׃�������Ƃ��˴�ɫ�K��{��Һ��Ĥ�����F��60��m�������^����͜ضȿ��{�ض��M�����M�ƶ��M�ƴa�����⣬߀��BPII?BPI�Ꮧ���R���w��׃��ģ�ͣ��C���Ꮧ���R���w��׃�^���Ǿ��Ѓɲ��D׃�^�̡�

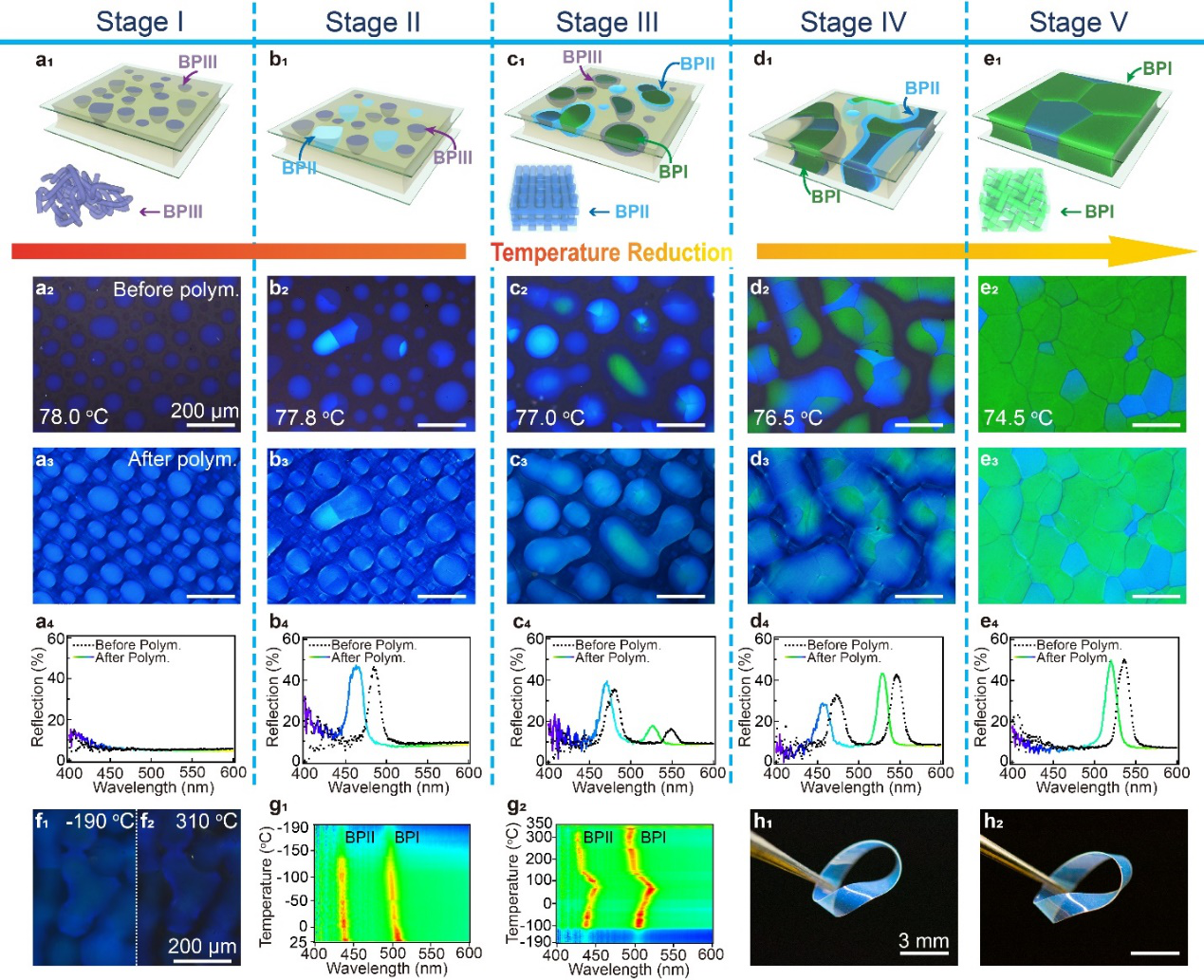

�D1. �{��Һ����׃�^���п�������׃���ۺ��ﷀ���{��Һ����Stage IV����-190-340 ��Ĝضȷ�����. a1-e1 ���D׃�^�̵�ʾ��D��a1 Stage I�е�BPIII; b1 Stage II��BPIII������BPIII/BPII�˚��Y����c1 Stage III�е�BPIII������BPIII/BPI��BPIII/BPII��BPIII/BPII/BPI�˚��Y����d1 Stage IV�е�BPIII/BPII/BPI�˚��Y����e1 Stage V�е�BPI������a2-e2��a3-e3 �ۺ�ǰ�;ۺϺ��ٲ�ͬ�A���@�R�^��Ŀ�����a4-e4 ��׃�^���в�ͬ�A�ξۺ�ǰ��ķ�����V�D��f1-f2 Stage V�ۺϺ��ڜضȞ�-190��340 ���r����ģʽPOM��Ƭ��g1-g2 ���ؽ����^���У��S�ض�׃���ķ�����V�D��h1-h2 ����Stage IV��B��PS-BPLCs�Ƃ��Ī�Ȟ�˹�h�ğ᷀���ԡ�h1 ��ʼ��B��Ī�Ȟ�˹�h��h2 ��10����Һ���н���-�֏��Ҝ�-Һ���н�����ѭ�h���Ҝ��µ�Ī�Ȟ�˹�h���D����Before polym.������After polym.��ָ��ۺ�ǰ��ۺϺ����D׃�^�̸�����ͬ��Ĺ�����Է֞�5���A�Ρ�ÿ���A�ο��Ծۺ��ﷀ����������������PS-BPLCs��-190��340 ��չ�F�˳�ɫ�ğ᷀���ԡ�

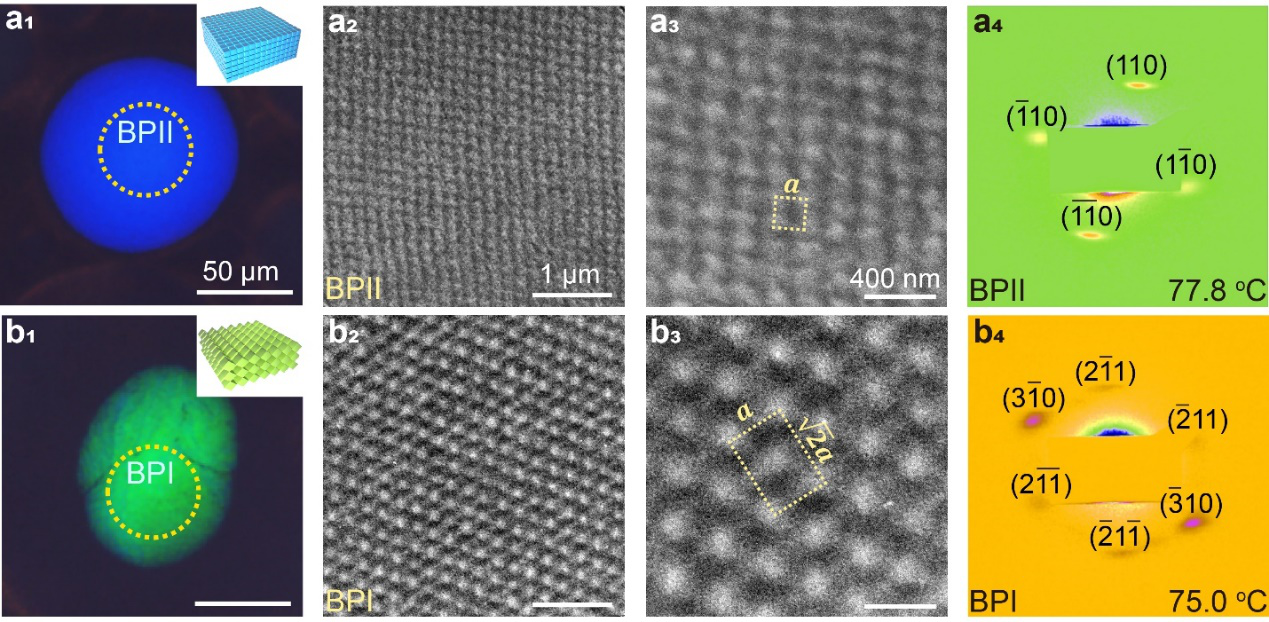

�D2. ������@�R��TEM����ͬ��ݗ��С��X�侀���䣨Syn-SAXS�����������BPI��BPII�� a1, b1 ��ʮ�ֽ���ķ���ģʽƫ���@�R�^��Ŀ������Sɫ�AȦ�@ʾ�������^��a1��b1�еIJ�D�@ʾ������BPII��BPI�������������С�a2, a3 BPII��TEM�D��b2, b3 BPI��TEM�D��a4, b4 �ή�BPII{100}��BPI{110}�۳�������Syn-SAXS�D��
�D3. TEM��Syn-SAXS����Stage IV�к˚��Y����BPII/BPI��BPIII/BPI����BPIII/BPII���硣a1 ��ʮ�ֽ���ķ���ģʽƫ���@�R�^��Ŀ������Sɫ�AȦ�@ʾ���˚��Y���Ľ���^��A1,b2,c2 �IJ�D������������BPIII��BPII��BPI߅������С�a2, a3 BPI{110}��BPII{100}�����TEM�D��b1, b2 BPI{110}��BPIII�����TEM�D��c1, c2 BPII{100}��BPIII�����TEM�D��a2, b2��c2�еIJ�D�@ʾ��BPIII, BPII��BPI����������������С�a4�ή�BPII{100}��BPI{110}�����۳�������Syn-SAXS�D����BPII/I��ָ��BPII��BPI�Ļ���ࡣBPI��BPII�ľ����ǹ���ģ�һ��DTC����ͬ�r������BPI��BPII��ԭ���У��C��DTC����׃�^���н��v��һ���ǔUɢ���������С����⣬һ��DTC���^�쵽��ԽBPIII/BPI��BPIII/BPII߅�磬�C��DTCs�ڏ�BPIII��BPII��BPI����׃�^���У��]�ДUɢ�� BPIII/BPI��BPIII/BPII��BPIII/BPI�Ľ�����������]���^�Ʌ^���ڵ����g��syn-SAXS�D��BPI��BPII�ľ���ȡ���Pϵ��{211}BPI//{110}BPII�����⣬�����Ćή�BPI��BPII���Ա��^�쵽��

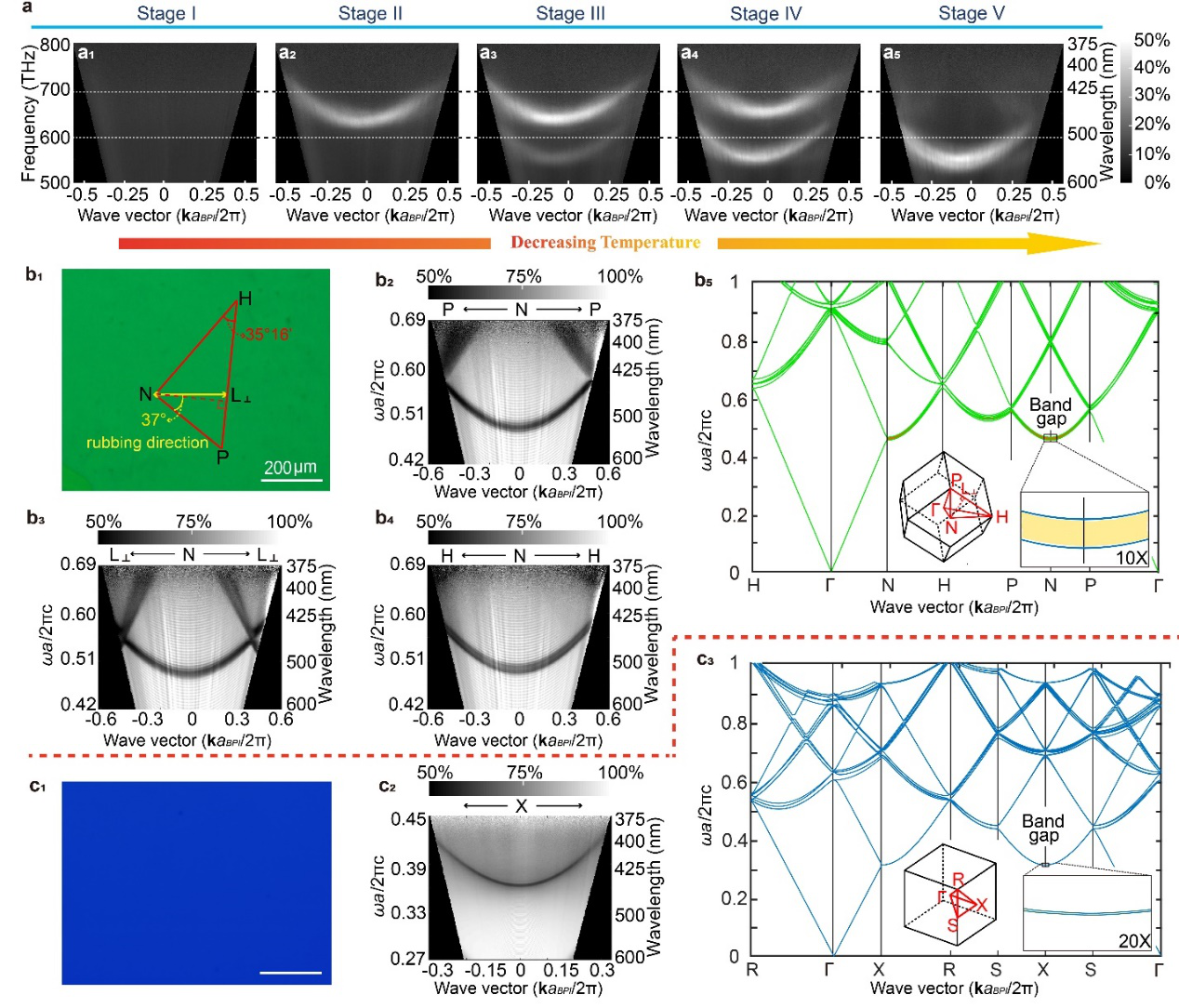

�D4. �ǔUɢ��׃�о����Pϵ�ĽǶȷֱ��^���V��ARM���yԇ��ģ�M��a ��Stage I��V��׃�^���ж�{��Һ���^����l�y��ԭλ�^�졣��ʸ��
�wһ��������BPI��������254.48 nm��ɫ�ȈD�@ʾ�˜y���^��ķ����ʡ��ڈDa5��߅��ɫ�ȈDҲͬ��a1-a4��b1 ���͵�POM�^�쵽�Ćή�BPI{110}���������оۺϺ�ֱ������V���IJ��L����c=520 nm�����tɫ�ľ����Sɫ�ļ��^�քe������̽�y�����Ħ��ȡ����b2��b3��b4 BPI����N��P��N��L������N��H����y������l�y��b5 BCC�Y��BPI����Y�^Ӌ������Y����c1 ��������λ��463 nm̎�ή�BPII{100}��POM��Ƭ��c2 BPII�y������l�y��c3 SC�Y��BPII����Y�^Ӌ������Y���� �Db5��c3�еIJ�D���@ʾ��BPI��BPII�Ď�϶�������ܼ����I��϶��BPI��
([110]),
([200]), ��
([210])�����BPII��
([100]),
([110]) ����
([111])����BPIII/BPII/BPI�˚��Y���У�BPI��BPII���w��ͨ�^ԭλ��ARM�yԇ�C������Stage III��BPI��BPII���ؓ�W�Pϵ��{100}BPII��{110}BPI����Ҫ���ǣ�һ��ĸ��(BPII)�����D�ڏ�Stage III��Stage IV�Ľ����^���г��F�����F��BPI{211}//BPII{110}��������Stage IV�н��Ƶ�{100}BPII��{110}BPI�����⣬BPI{110}��[100]�����Ħ������ķ�λ�ǿ�����ARM�y����

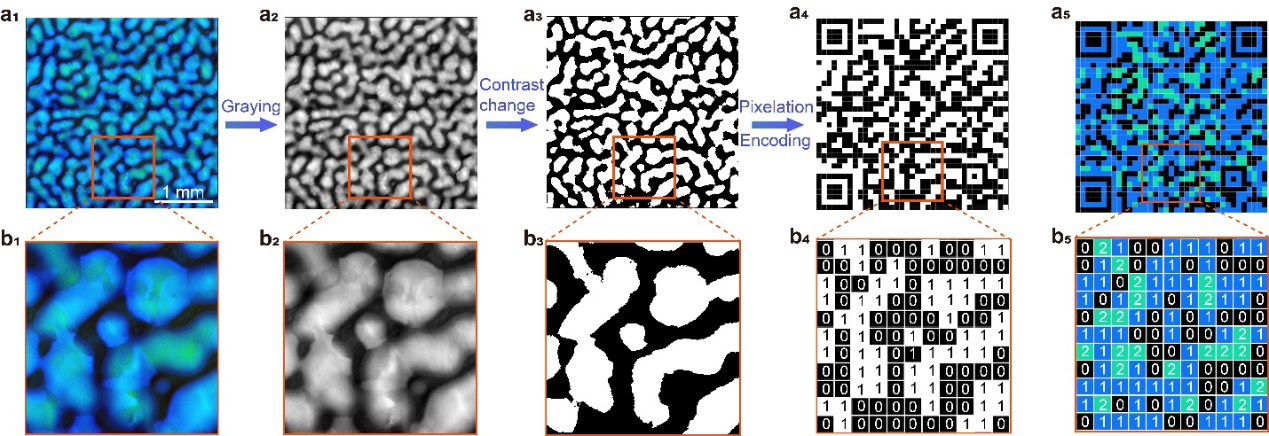

�D5. ���M��/���M�ƶ��S�a��a1 ��Stage IV�͜�ģʽ�µ�PS-BPLCs�Ĺ�W�@�R��Ƭ��a2 ��a1���^�ҶȻ���õ��ĈD��a3 ��a2 ���^��ֵ����õ��ĈD��a4 ��a3 ���^���ػ��;��a��õ��Ķ��S�a��a4����e37x37�������M�ƶ��S�a����a1���^��ֵ�������ػ��õ��ģ�b1-b3 ��a1-a3�ټtɫ������ʾ�^��ķŴ�D��b4-b5��a4-a5�ټtɫ������ʾ�^��Ķ��S�a���ڶ��M�ƶ��S�a�У���ɫ�Ͱ�ɫ���ر�ʾ"0"��"1"�������M�ƶ��S�a�У�a5��b5��ʾ�ľGɫ���{ɫ�ͺ�ɫ���ַքe��ʾ"2","1","0".

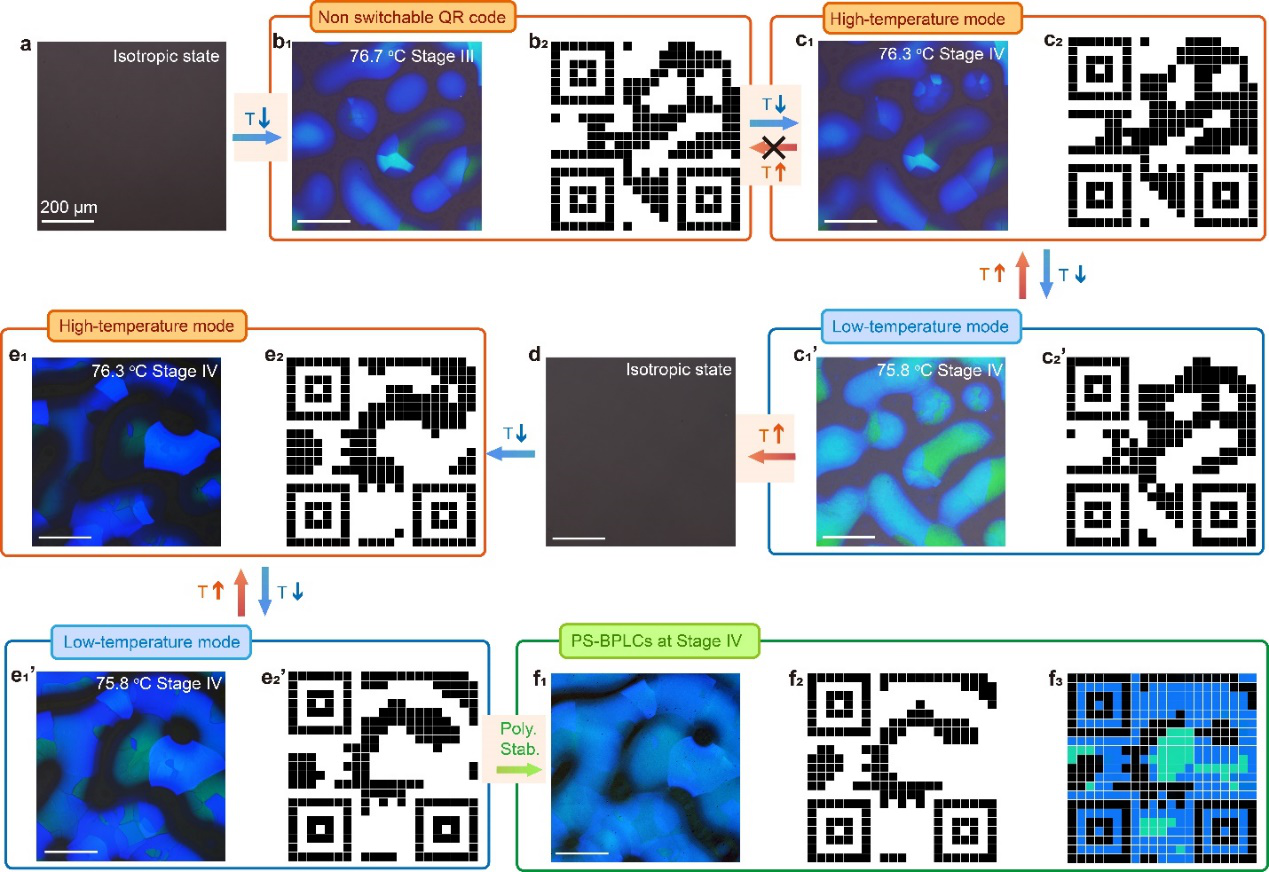

�D6. �ضȿ��{���M��/���M�ƶ��S�a���Α��á�a ��ʼ�ĸ���ͬ�ԑB b1��76.7���S�C�ֲ���BPIII������BPIII/BPII��BPIII/BPI��BPIII/BPII/BPI�˚��Y���� b2 ��b1�D���õ��Ķ��M�ƶ��S�a��c ��һ�ν����^�̷քe��c1 76.3��� c1�� 75.8��õ���BPIII/BPII/BPI�˚��Y�� c2, c2'''' �Ǐ�c1, c1''''�õ��Ķ��M�ƶ��S�a��d �ڶ��������^�̵� ���ͬ�ԑB��f �͜�ģʽe1''''���^�ۺ��ﷀ�������иߟ᷀���Ե�BPIII/BPII/BPI�˚��Y��; f2-f3 ʹ�ú͈D5��ͬ�ķ�������POM��Ƭf1�D���õ��Ķ��M�ƺ����M�ƶ��S�a���D��"Poly. Stab."��ʾ"Polymer stabilization"

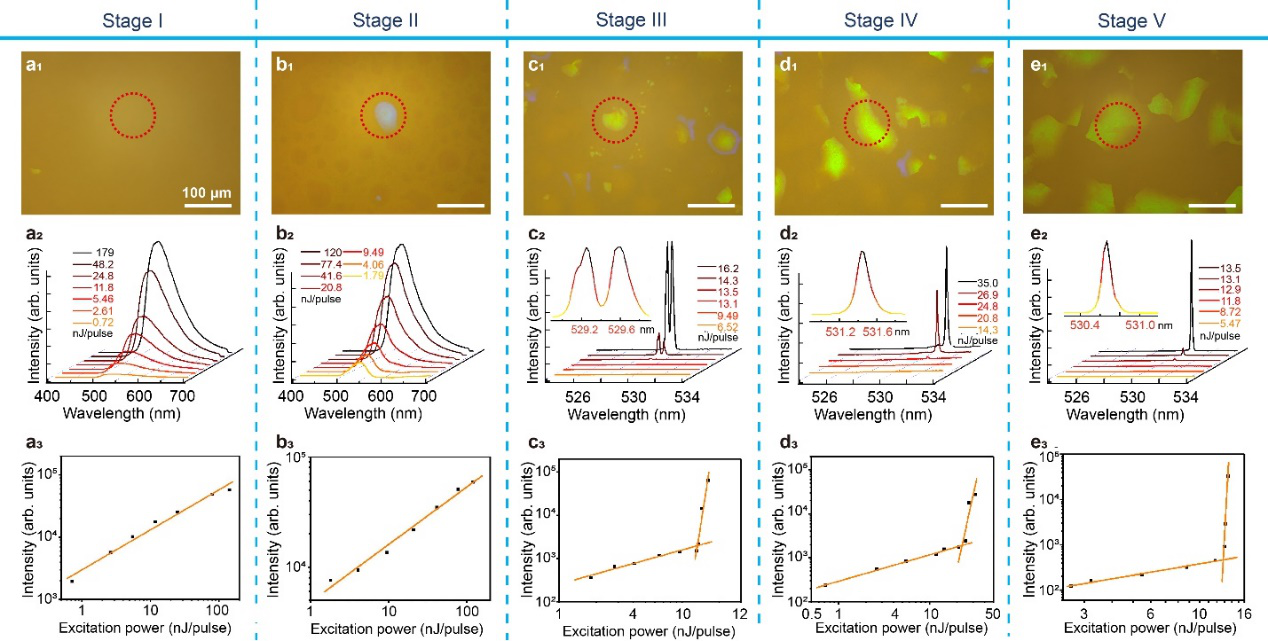

�D7. �Ꮧ���R���w��׃�^���еĎ�߅�����о���a1-e1��Ƭ���Ⱦ�ϓ��s��PS-BPLCs�ķ���ģʽ�����@�R��Ƭ�tɫ�c��AȦ����ʾ���ֹ⼤�l��λ�� a2-e2 �l����V�D�����ЈDc2-e2 �еIJ�D�Ǽ����ķŴ�D���y���ļ�����匒��0.579��0.105׃����a3-e3 �����ֵ������ֵ��ݔ��-ݔ�����������ھ��и߶������BCC�Y����������һ������С�ľ����г��F���ߴ�С��60um������Stage III��Stage V�������u׃խ���f���S����׃���M�У�BPLCs�����|���Mһ����ߡ�
���P�о��Y���� ��Diffusionless transformation of softcubic superstructure from amorphous tosimple cubic and body-centered cubic phases���l����Nat. Commun. 2021��ԓ����ͨӍ���ߞ��Ї��ƌWԺ�������g�о�������ϼ�о��T���A�|������W������������һ���ߞ��Ї��ƌWԺ�������g�о����о����������п�Ժ����������Ժʿ���ձ������WTomiki Ikeda�����鱾�о��ṩ�ˌ��I��ָ���͎������͵���Wʯ�ڽ����Fꠎ�����������Y���Ĝyԇ��ģ�MӋ�㡣�п�Ժ���W���P���ώ����{��Һ���{�Y�������ṩ��ָ���͎������п�Ժ����������ώ����{��Һ�����⌍����Փ�o����ָ���͎������п�Ժ����������Ĭ�V�ώ���ͬ��ݗ��С��X�侀����Ĝyԇ����o����ָ���͎�����
Փ��朽ӣ�https://doi.org/10.1038/s41467-021-23631-w
- ����������Ժʿ������ϼ�о��T�Fꠡ�Adv. Mater.�����{��Һ����200��C�������� 2022-10-11
- �Ї��V����������/���� AFM�����һ�N�����W�T�ؚ��I������ - ���F�{��Һ���ۺ��ﱡĤ�ڝ��푑��еĶ�ܼ��� 2025-11-12
- �������ڡ��Ї��V���������ȸ����ڡ�ꃿƴ��_��ϼ������ AM���p�������I�W�j�������g�ԡ��͜�����{��Һ�������w 2025-09-12
- �п�Ժ����������Ժʿ������ϼ�о��T�F� AFM�����{��Һ���ض�-�r�g��ه�ԄӑB�D���Ķ�īˮ�fͬӡˢ���g����ȡ�����Mչ 2025-02-18
- ���������ڣ���r������n�}�M�\�дTʿ����ʿ����ʿ�� - ���ϡ����W���������Cе�����﹤�� 2025-09-17
- ���Č����M���z�����cܛ���|���H�W�g��ӑ���ں������_ 2025-05-21
- ����Ƚ��/�ޞ顢���ƴ����Ժꐏ���Prog. Mater. Sci.����ܛ���|�˷�Ӳ���� - ���̭h����ʹ�õ�����lˮ���z 2025-02-27
