���ˌ��F(xi��n)�A�����\�����ί���ˎЧ��������������ˎ��������Ҫ������Ĥ�M�����(n��i)�����������ˎ�����(n��i)�f��������ˎ�����R��һ���P�I���}�����ڹ�錧�İ���(n��i)�f�ͷ��������^�õ�ͨ���Ժ��{�������m���ڸ�������N����ˎ����f�������������w����x�w̎������r������ܵ���Խ��Խ����Pע�����磬�����ί�������Ҫ����������ˎ��������f�͵��x�w��������(n��i)�����������ߑ�������ί�Ч����һ����f���w���}�_�������۽��ڼ���Ĥ���ڼ���Ĥ���γɶ̕���СĤ�ף���Դ��ͨ�^Ĥ�הUɢ�M�����(n��i)�����F(xi��n)����(n��i)�f�͡��M���w�뼤��錧�İ���(n��i)�f���ѱ��C���˾��ЏV�����������������������ʾ۽����H�H�{�ļ���Ĥ���Ƿdz����y�����@�������������ď��s�������Ͱ���(n��i)�f��ͨ�����Ķ��O��������ԓ�����ďV���ƏV�͑��á�����ͻ���@һƿ�i�����߂�������x�Ӿۺ������Ĥ����ͨ��𤸽�������c����ԓ�ۺ���������{�����������˼��������Ĺ�푑��{�������@���������������ˎ��С�ɔ_�������(n��i)�f��Ч�ʺ�ͨ����������С�ɔ_�����ڰ���(n��i)���Ƶ��ױ��_�����﹦�ܣ�ACS Nano��2014��8��6288�C6296�����ڴ˻��A������푑��{�����Mһ��ͨ�^��(n��i)���M�����(n��i)�����\ݔ?sh��)������˸������γɼ����˸�����Ȼ���ٲ��ù�ݗ��Ŀ�˼��������F(xi��n)�˿ɿ��������Ӻ˃�(n��i)�f�����c�S�C���������ѵĂ��y(t��ng)�˃�(n��i)�f�ͷ��������ԓ�������Ӹ�Ч���ɿأ�ACS Nano, 2018, 12, 7791?7802����
���������y(t��ng)���x������(n��i)�f�ͷ����o������x�Ⱥ�̎��ͨ����������ע�䷽�����ȸߵ�ͨ���������x���Լ���늴�����ͨ���ߵ����ȵ������߂����ù�푑��{�����Ŀɿ�푑������������˿��������ʵĹ��ݗ��Ŀ�˼������·����������һ����(sh��)�����ļ���̎��ͨ����ͬ�r߀���_���μ����x�ȣ�J. Control. Release, 2017, 266, 198-204�������w�������£�ͨ�^��푑��{�����c������ͬ�������ڼ���Ĥ�ϸ�������𤸽�ڼ���Ĥ����Ȼ��������Ҫ�f�͵Ĵ�������ӵ��������B(y��ng)����������{�ؼ������ݗ���x����Ŀ�˼��������F(xi��n)�x������(n��i)�f����������δ���x�еļ�������Ӱ푣����D1A�����D1B��Dչʾ�ˌ��Gɫ�ɹ������x������(n��i)�f�͵�����˹̹�^���^(q��)��ļ�����ʹ��ԓ��λ�ļ����ʬF(xi��n)�Gɫ�ɹ⣨ע����ɫ�^(q��)��Ҳ�м����������x��^(q��)�����ԛ]���@ʾ�ɹ����ԣ���ͨ�^�؏�ݗ�ճ�����߀���Ԍ���ͬ�Ĵ�����f�͵���ͬ�x��ļ�����(n��i)�����D1B�҈Dչʾ�������f���{ɫ���Gɫ���tɫ�ɹ����ӵ������x���^(q��)�����ڴ˻��A�ϣ�����ͻ�ƹ�푑��{��������(n��i)�f����Ҫ�������x�w��r��ƿ�i���������߂���(chu��ng)���Ե،������{����Ƕ�������߷��ӱ�Ĥ��(n��i)���Ƃ��˹�푑��߷��ӱ�Ĥ�������������ԭ�������F(xi��n)��ţ��ģ���w��(n��i)�߾��Ȇμ����x������(n��i)�f�ͻ�����������������ˎ��[�������ľ����ί���Adv. Mater., 2021, DOI: 10.1002/adma.202008379����
����(j��)����Ј��{�Ј�棨Transfection reagent and equipment market: Analysis & global forecast to 2025, www.marketsandmarkets.com��������(n��i)�f�ͿƼ��Ј������^����Ј��rֵ��2019��ȫ���P�ڰ���(n��i)�f�ͿƼ��Ј��rֵ8.719�|��Ԫ����2020��2025����7.7%��������L�����߂������аl(f��)�Ĺ�푑��{��������(n��i)�f�ͼ��g�ڱ����r������TRinCE?��˾���a(ch��n)Ʒ�D�������Ʈa(ch��n)ƷLumipor?��Ͷ���Ј����������b����ԓ�о��I��ČW�g�ɿ����u������?y��u)���H�����W�g�C���ڿ�Chem. Soc. Rev. �������P�C��Փ�ģ�Chem. Soc. Rev.��2021��DOI��10.1039/C9CS00839J����

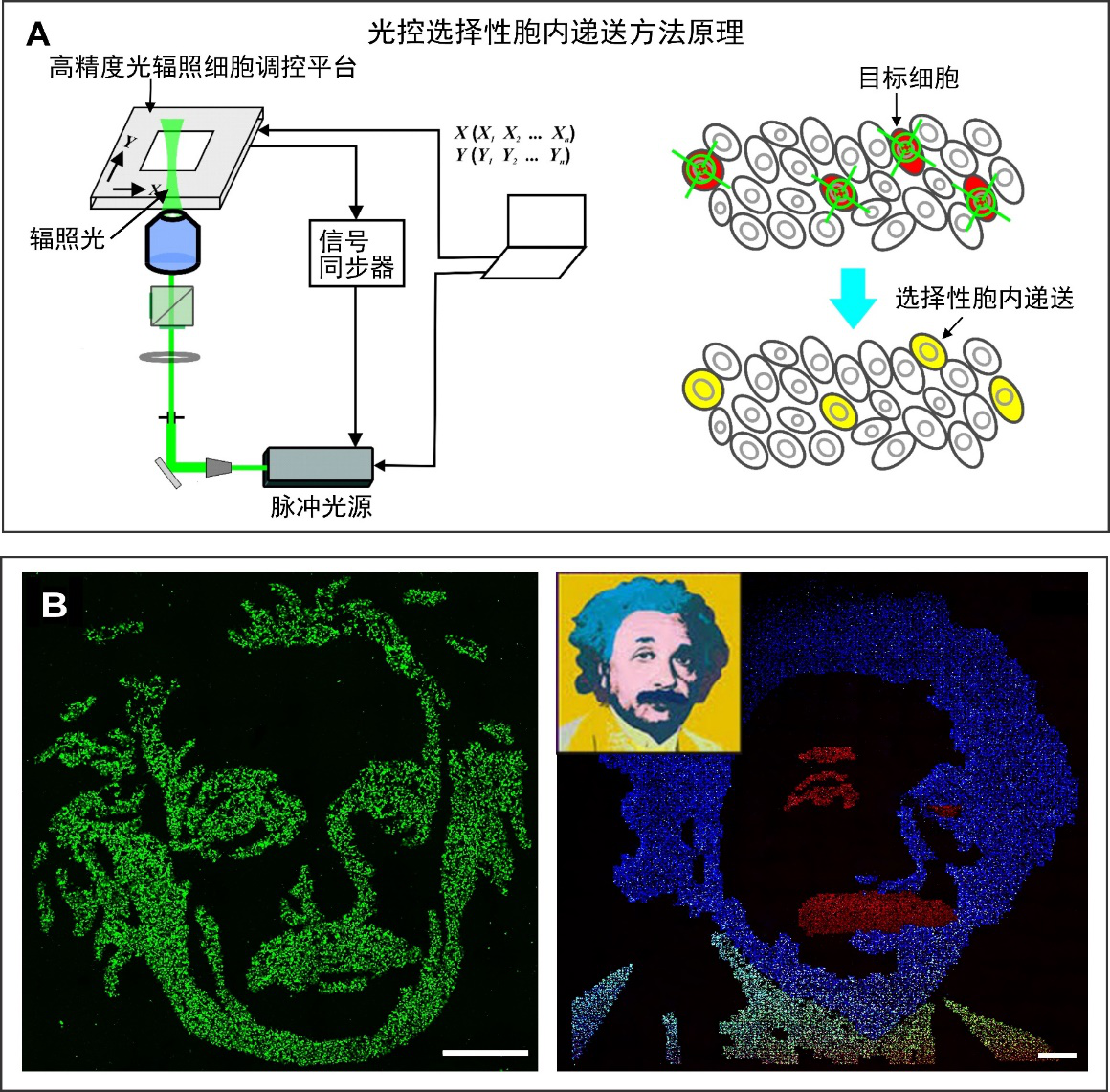

�D1.��푑��{���������x������(n��i)�f����A. �����x������(n��i)�f�ͼ��gԭ����B. ��푑��{�����ļ����x������(n��i)�f�͌��Y���D���ɷ��D�Ę˳ߞ�1000 ��m��
���ǣ�Ŀǰԓ�����f��Ч����ه�ڹ����{�����c�����o��𤸽���䝓�ڵĶ���������K��ԓ�����Mһ�����R�����ÿ����D�������������}�_���������������{�������ѳ�ֻ�Ў{�����Ӛ����ڼ�����(n��i)�����܌��¼�������Ļ���ͻ׃���ڼ����ί������@һ���}����ֵ���Pע������ί������Ļ���ͻ׃���܌�������Ķ������á������ؽ�蘋��һ�N�µ������t(y��)�ù�푑��������Ա��⼚���c�����{����ֱ�ӽ��|����ͬ�r�ֲ����K�����{�����a(ch��n)���Ĺ��Ч����������Ĥͨ�������F(xi��n)�����{�����c�����ǽ��|������ˎ�ﰲȫ����Ч�İ���(n��i)�f����
�D2.�о��ɹ��OӋ�D��
ᘌ������y�c�������������t(y��)�ù�푑��{���w�S�Ę���������������ˎ�����(n��i)�f�͵đ����_չ�˻��A��ϵ�y(t��ng)��������о������D2���D3a������Ҫ�о���(n��i)�ݰ�����
-
��1���о��˹����{����Ƕ�ϵļ{���w�S�Y���c����(n��i)�f��Ч�ʵĘ�Ч�Pϵ�����c�Pע�o늼��z�Ƃ䅢��(sh��)������Ƕ�Ϲ����{�����c�w�S������|�ļ������x���Ա��CǶ�Ϲ����{�������ɵĹ��Ч������Ч��������Ĥͨ�����õ��(y��u)��푑��{���w�S�Y����������������ˎ�����(n��i)�f����
-
��2���Mһ�����о��˹�푑��{�������ɵĹ��Ч���c����Ĥ���ÙC������Ҫ�Pע��ݗ�չ����{�������ɹ��Ч�����^�̣����������ڼ���Ĥ��������Ĥ�B�ԵęC����
-
��3������С��ģ���������(y��u)��푑��{���w�S�f������߷���ˎ��С�ɔ_���ᵽ���w����T������(n��i)����������PD-1���ı��_���Ķ��ṩ�ί�T������CAR-T�����������[�����L����K�_�������ί�Ч����Ŀ����
��Ҫ���ԭ�����£����D3a���ψD��ʾ���ڹ�ݗ��ǰ������𤸽�ڹ����{����Ƕ�ϵļ{���w�S�ϣ�����ݗ�ռ{���w�Sؓ�d�Ĺ����{���������l(f��)�����{�����a(ch��n)�����Ч�������ڼ���Ĥ���D3a���ЈD���������ļ{����Ƕ�϶ȱ��C�˹��Ч������Ч�����ڼ���Ĥ��������ͨ�ԣ����ֲ��c����ֱ�Ӿo�ܽ��|���D3a���ψD������ɢ�ڰ������������ˎ��ͨ�^�ֲ�ͨ�ļ���Ĥ�Uɢ�M�����(n��i)�����F(xi��n)��ȫ��Ч��������ˎ�����(n��i)�f�ͣ��D3a���D������Ҫȡ�������о��ɹ���
1. ���{���w�S���Ƃ��c������
���{���w�S�ɾۺ��PCL���������F�{������IONP���Ļ����늼��Ƃ��������������@�R(SEM)��������@�R(TEM)�Y���@ʾ���ڲ�ͬ�{�����ĝ�����{���w�S��ƽ��ֱ���s��300 nm (�D3b-d)��ͨ�^���۽��@�R�^��l(f��)�F(xi��n)���o늼��z1 h���w�SĤ�ĺ����u���ӵ�4 ��m (�D3e, f)��������IONPs�r���w�SĤ�ĺ�ț]�����@׃��(�D3g)����IONP������0.02%���ӵ�5%�r�������F�{������e�ܶȏ�1.7�F��/1000��m2�������ӵ�192�F��/1000��m2(�D3i)���Mһ����ͨ�^���x����������������IONPs�ڼ{���w�S�еķֲ���r(�D3j-m)��

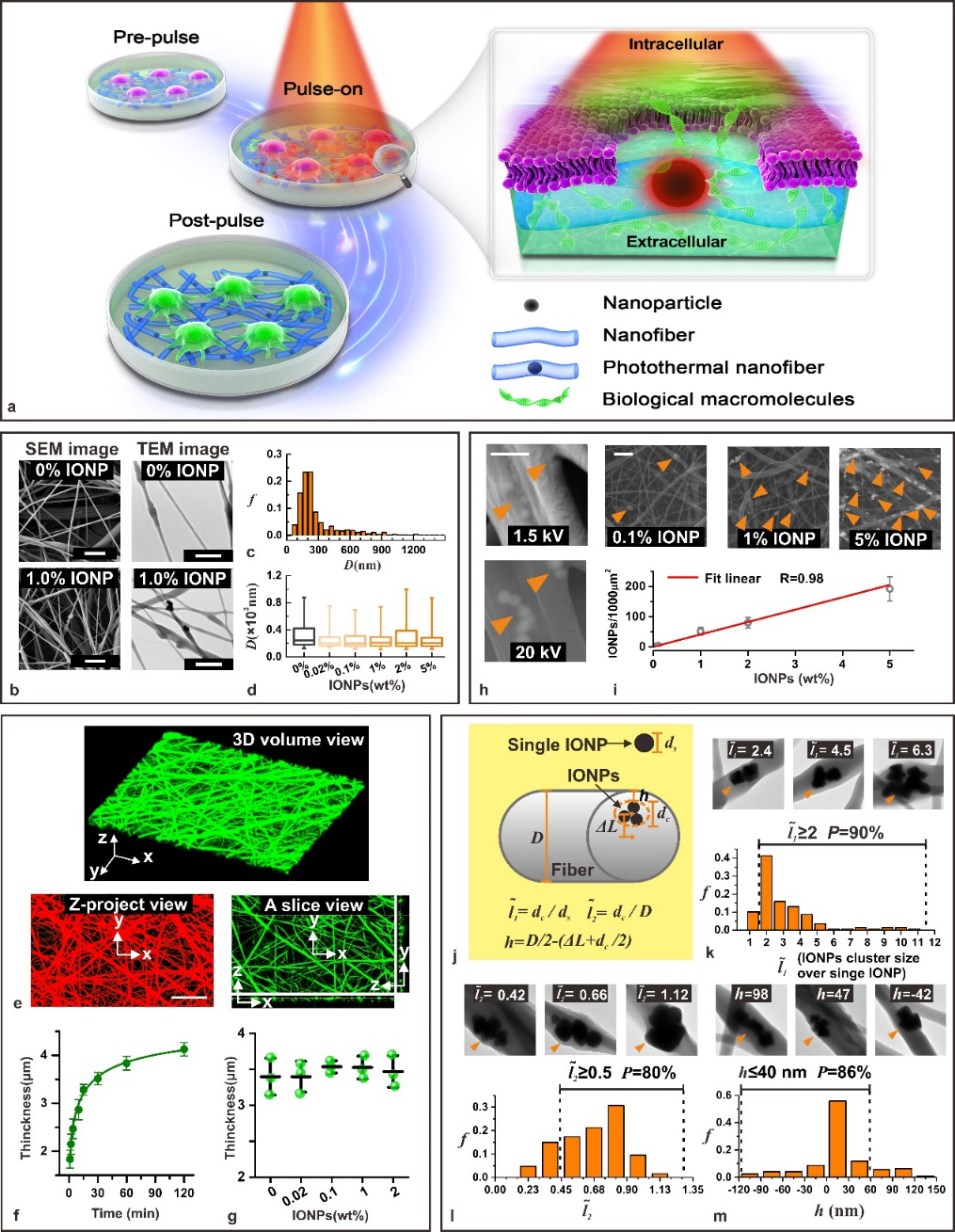

�D3.���{���w�S����(n��i)�f������{���w�S�ı�����(a)���{���w�S�İ���(n��i)�f��ԭ��ʾ��D��(b)����0��1 wt%��푑��{�����ļ{���w�S��SEM��TEM�D��(c)�����{�����ļ{���w�Sֱ���ֲ��D��(d)����ͬ�{����(0 - 5%)�ļ{���w�Sֱ����(e)�{���w�S(�����{����)�Ĺ��۽��@�R�D��(f)�w�SĤ����S���o늼��z�r�g��׃����(g)30 min���z�����{���w�SĤ����c���{�������Pϵ��(h)20 kV��SEM����������@ʾ�˼{�������w�S��(n��i)��(��)������1.5 kV�^��늉��t�����@����(i)��λ��e�ļ{�����F���c�{�����������Pϵ��(j-m)�{�����ڼ{���w�S�еķֲ�ʾ��D�Լ������Y����
2. ���{���w�S��Ч����ȫ�Ĵ���Ӱ���(n��i)���f��
���ȣ����{���w�S���C���ܸ�Ч����ȫ�f�ʹ���ӵ�HeLa�N�ڼ�����ͨ�^���۽��@�R�D��Y�������������õ����Ӽ��������ܶȻ�{�����ĺ���������f��Ч��������������Ҳ��u�������l(f��)�F(xi��n)�����������ܶȞ�0.08 J/cm2 �ͼ{����������1%�r���õ��(y��u)����(n��i)�f�ͽY�����D4a�����������yԇ�˹��{���w�S��Jurkat�Ҹ��������f��Ч�����l(f��)�F(xi��n)�����������ܶȞ�0.16 J/cm2�ͼ{����������2%�r���õ��(y��u)����(n��i)�f�ͽY�����D4b����������|�V�z�y�Y�����������ڼ{���w�S�еļ{�����]��й¶����Һ�����D4c-f����

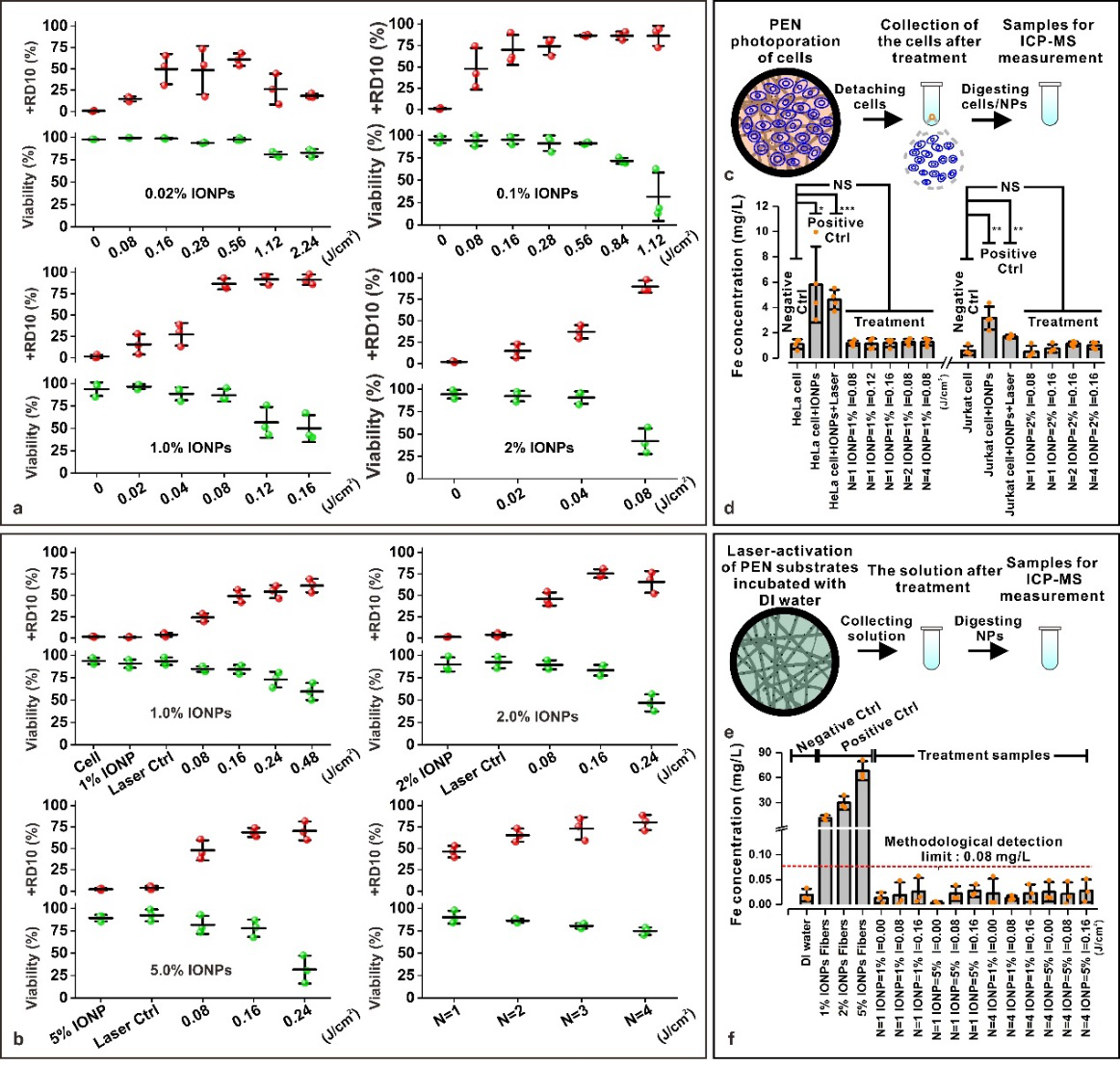

�D4.���{���w�S��Ч����ȫ�Ĵ���Ӱ���(n��i)���f��(a)�tɫ�ɹ��ӛ��10 kDa�Ͼ���(RD10)��HeLa�N�ڼ����f��Ч����������c���������ܶ��������{�����������Pϵ��(b)Jurkat�Ҹ������f��Ч����������c���������ܶ��������{�����������Pϵ��(c-d)�������ICP-MS/MS�y��������Fe�����Č��ʾ��D����ͬ���l���£�F(xi��n)e�����Ĝy���Y����(e-f)�������ICP-MS/MS�y��ˮ��Һ��Fe�����Č��Eʾ��D���Լ���ͬ���l���µ�Fe�����Ĝy���Y����
3. �ֲ�˲�B(t��i)��Ч���ǹ��{���w�S��������Ĥͨ�Ե���Ҫԭ����
���Y���C���˹⻯�W�����������(ROS)�Įa(ch��n)��������������Ĥͨ�Ե����������ԓ��о���ʹ�õ��}�_����(7 ns)��̫��������⻯�W����ʹ�ü���Ĥͨ��������һ�����⻯�W�������ó����w���}�_�����c�����{�������îa(ch��n)�������@Ҳ��ζ�����C���nj��¼���Ĥͨ�Ե���Ҫԭ���������C��ͨ���ЃɷN��ʽ���{�ך�����ɵľֲ�����Ĥ����������ͨ�^����f���¼���Ĥͨ�����������Y���������{�ך���������Ҫ��ǰ������ߵļ��������ܶȵĔ�(sh��)ʮ��֮�������Ҳ�����ų��{�ך�����ɼ���Ĥ����������Ҫ�C����ͨ�^�����ų������C���˟���f�Ǽ���Ĥͨ����������Ҫ�C�������^���Ǽ{���w�S��(n��i)�Ĺ����{���������}�_�����������ֲ��ض�Ѹ��������ʹ�ü����c�{���w�S���|�ľֲ�����Ĥͨ���������D5a���������Փ��(sh��)ֵģ�M���}�_������������{������ğ���f�^���Լ���ҪӰ푅���(sh��)���D5b-j����
�D5.�ֲ�˲�B(t��i)��Ч���ǹ��{���w�S�¼���Ĥͨ����Ҫԭ��(a)�����T�����{���w�S�a(ch��n)����Ч��������fʾ��D��(b)��������-��Ҋ���V���y���õ�160 nm�����{������������V�Լ�����(j��)Mie��ՓӋ��Y����(c)�����{������647 nm����7 ns�}�_����ض����ߵ�Ӌ��Y����(d)0.08 J/cm2���������ܶ��������T�����{���w�S�a(ch��n)����Ч���������f�ĽY����(e-f)ƽ���ضȺ���Ч��Ч����e�S���r�g��׃����(g-j)ƽ���ضȺ���Ч��Ч����e�ڲ�ͬ�{�����ۺ���r�S�����������ܶȵ�׃����
4. ���{���w�S��������������siRNA��CRISPR/Cas9�İ���(n��i)�f���о���
�ɹ����F(xi��n)ģ�ʹ���Ӱ���(n��i)�f�ͺ��{���w�S�Mһ�������������﹦�ܴ����siRNA��CRISPR/Cas9�İ���(n��i)�f�͡����������{���w�S�����Gɫ�ɹ⵰��(GFP)��siRNA�f�͵���(w��n)�����_GFP��H1299���������о��Y�������S��siRNA���(0.5, 1, 2��5��M)��������GFP���oĬЧ��Խ����ͬ�r��Ӱ푼������ԣ��D5a-f�������������{���w�S���ó�GFP���_��RNPs�f�͵�H1299���������о��Y������GFP���ó�Ч���S��RNP��ȵ����Ӷ����������RNP��ȵ�GFP�ó�Ч�ʿ��_80%���D5g-j����
�D6.���{���w�S��������������siRNA��CRISPR/Cas9 RNPs�İ���(n��i)�f���о���(a)���{���w�S��siRNA��RNPs�f�͵�H1299���������ƻ��ó��Gɫ�ɹ⵰�ף�GFP�����_�Č��ʾ��D��(b)���۽��@�R�D���@ʾ�ˌ��պ�siRNA����(n��i)�f�͵�H1299����GFP�ı��_��(c)��������ʽ�����xֱ���D�Y����(d-f)24С�r��H1299�����ڲ�ͬ��r�µ�GFP���_�ͻ��ԽY����(g-h)���{���w�S��RNPs�f�͵�H1299�������ó�GFP���_�����۽��@�R�D�����������ʽ�����x�Y����(i-j) 48С�r��H1299�����ڲ�ͬ��r�µ�GFP�ó��ͻ��ԽY����
5. ���{���w�S����������̥�ɼ���(hESC)��Ч��ȫ���������Ӱ���(n��i)�f�͡�
��ԓ�����У����{���w�S߀�������ڼ����ί����P������̥�ɼ�����hESCs���İ���(n��i)�f�������Y�������S���f��Ч����u�������ͬ�r��������Ҳ����������I=0.08 J/cm2�r���@���(y��u)�f��Ч�ʞ�63%���c����ȣ����y(t��ng)늴��������(y��u)����(CE-118)���f���ʃH��25%���D7a-d����ͬ�r���о��Y���������{���w�S̎���������̥�ɼ�����Ӱ푸ɼ����������ԣ��D7e-i������������{���w�S�ɹ��đ��õ��f��RNPs��hESCs���������ó�XȾɫ�w�ϵ�IL-2Rgamma (IL-2R)������_���D7j-k����
�D7.���{���w�S����������̥�ɼ���(hESC)��Ч��ȫ���������Ӱ���(n��i)�f����(a)��ͬ���l���£�hESC����(n��i)�f��Ч�ʺͼ���������(b)��ͬ늴��חl���µ�hESC�f��Ч�ʺͼ���������(c)���۽��@�R�D���@ʾ��hESC�f��Ч�ʺͼ������ԡ�(d)���(y��u)���{���w�S��늴����l����̎��hESC����24 h�����������ʺ��f��Ч����(e)�(y��u)���l����̎��hESC�������LЧ����(f)���{���w�S̎��hESCs 24С�r���D�����Oct4 (Pou5f1)��Sox2��Nanog����Ⱦɫ���۽��@�R�D����(g)Oct4 (Pou5f1)��Sox2��Nanog�D����ӵ������Y����(h)��ӛ�خ�����TNNT2��NKX2.5������Ⱦɫ���۽��D��չʾ��hESCs�ֻ����ļ�������(i)�ļ�����TNNT2��NKX2.5�������Y����(j)hESCs�ڲ�ͬ�����r�µ�Sanger����������(k)ͨ�^Sanger�y�������IL-2R�ó�Ч����
6. ���{���w�S��������T������Ч��ȫ���������Ӱ���(n��i)�f����
��������{���w�S���������˹��w��Դ��T�����İ���(n��i)�f�͡��о��l(f��)�F(xi��n)���{���w�S������f��Ч�ʞ�40.7%�������y(t��ng)늴�������19.3%���M�����f��siRNA�Կ�PD-1���ױ��_Ч����ƣ��D8a-d�����鱣�C�f�Ͱ�ȫ�����f�ͷ�����ԓ��С�ȵظɔ_�ί������Ĺ����������Y���������{���w�S��T�����ΑB(t��i)�����͡������B(t��i)�Ĺ��ܛ]���@��Ӱ푣����Դ��෴����늴���T��������Ӱ��^���D8e-f������K������늴���̎����T������Ŀ�˼����������ܜp���������{���w�S̎����T�����ܱ���ԭ�й������ԣ��D8i-j���D9����

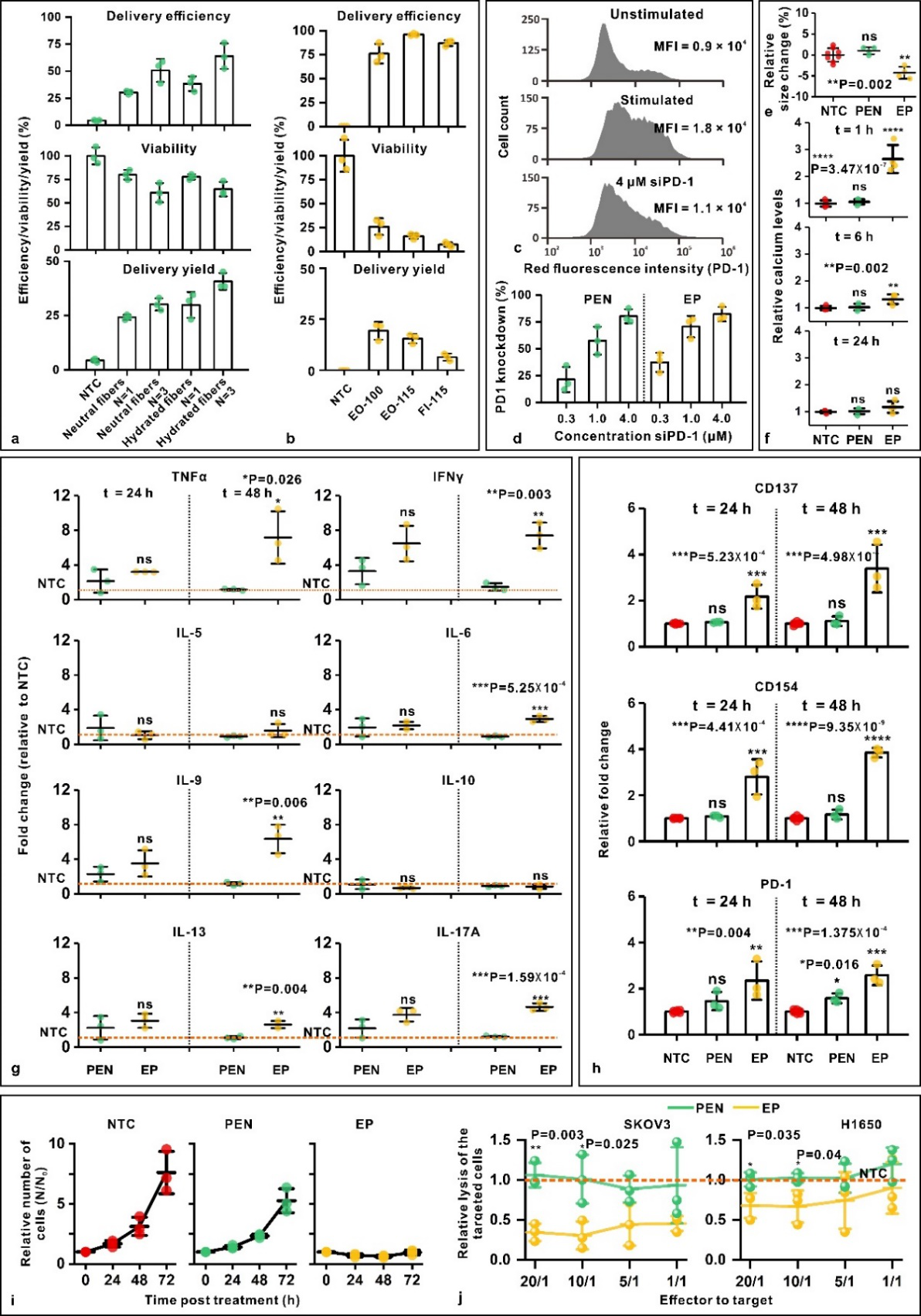

�D8.���{���w�S��������T������Ч��ȫ���������Ӱ���(n��i)�f����(a)���{���w�S������T�����f�͡�(b)늴����T�����f����(c-d)���{���w�S��늴������f��С�ɔ_����siPD1��T����������PD1���ױ��_��(e)���{���w�S��늴�����̎��T����1С�r�������ߴ��Ӱ푡�(f)���{���w�S��늴�����̎��T�������������}�x���S�r�g��׃����(g)���{���w�S��늴�����̎��T���������N�P�I�����������ӵķ�����r��(h)���{���w�S��늴�����̎��T�������������ӛ��CD137��CD154�Լ�PD1�ĵ��ױ��_��r��(i)���{���w�S��늴�����̎��T����������������ֳ��r��(j)���{���w�S��늴�����̎��T���������������w�⌦Ŀ�˼���������r��

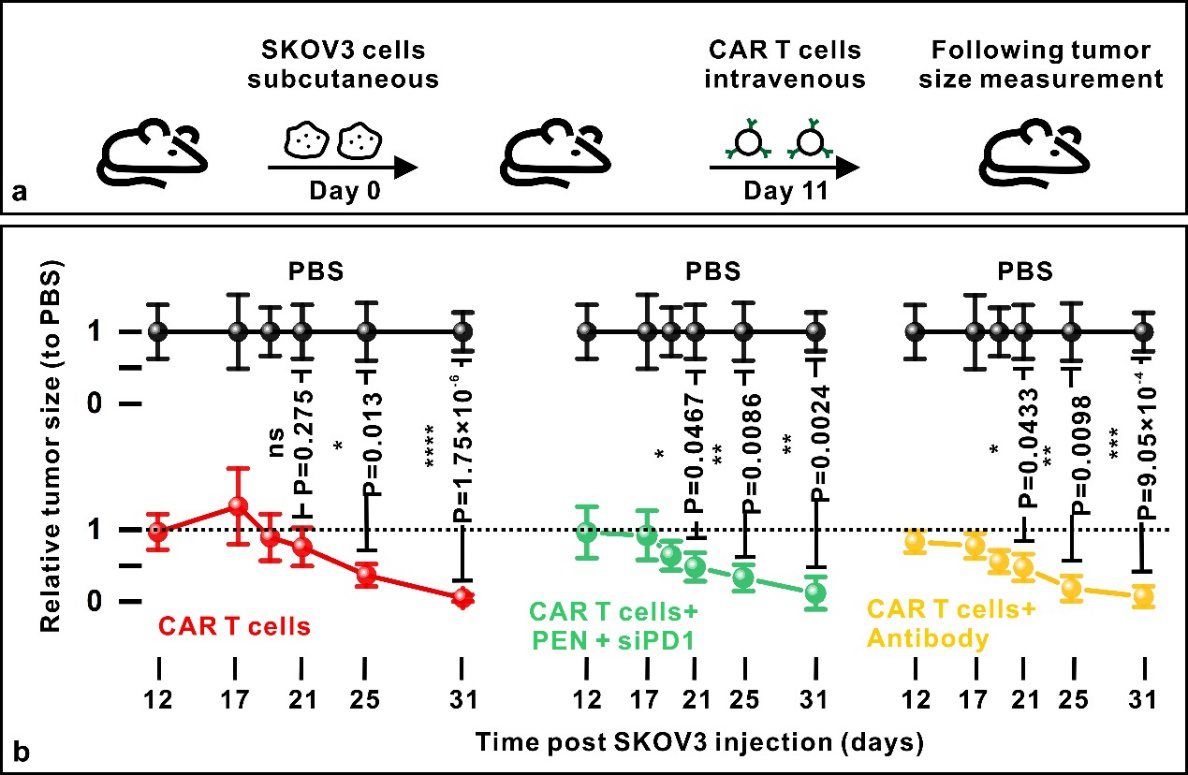

�D9.���{���w�S̎�����T�������w��(n��i)�����������������ԡ�(a)���{���w�S��siRNA�f�͵�CAR-T�������C����SKOV3�[��С��ģ����Ч�ԵČ��ʾ��D��(b)�o�}ע��CAR-T����(��Ԍ��գ�n=5)�����{���w�S��siPD1�f�͵�CAR-T����(���M��n=4)��CAR-T����(li��n)��PD1-���w�oˎ(��Ԍ�����n=4)���[����С�S�r�g׃����
��֮��ԓ�����_�l(f��)��һ�N���͵��������Ӱ���(n��i)�f�ͷ������䲻�H�����˹����{�����ڹ�푑�����(n��i)�f�͵���Ҫ��(y��u)�c��ͬ�r������������ȱ�c���������{���������ڼ�����(n��i)�a(ch��n)�����ڵĶ���������ͨ�^��(y��u)�������{�����ڼ{���w�S��Ƕ�϶����Կ��������ڼ����Ĺ��Ч������(chu��ng)���Ե،���푑��{��������(n��i)�f���c�o늼��z���g��Y�������F(xi��n)�˼{�����c�����ǽ��|����������ˎ�ﰲȫ��Ч�İ���(n��i)�f����������������ˎ��ˎЧ�������Mһ��������ί�Ч����
������ԓ�о��ɹ��ԡ�Photothermal nanofibers enable safe engineering of therapeutic cells�����}�ڌW�g�ڿ�Nature Nanotechnology���g������Ȼ�{���g�������ھ��l(f��)�����б����M�����t(y��)�ò��χ��H(li��n)�ό���ң��Ͼ��֘I(y��)��W-���ش�W����ȼ�A������ԓՓ�ĵĵ�һ���ߺ�ͨӍ�������S����������Stefaan C. De SmedtԺʿ��Kevin Braeckmans�����鹲ͬͨӍ������ԓ�ɹ��õ��ˇ�����Ȼ�ƌW�����Ŀ���Ͼ��֘I(y��)��W��־�Գɹ������Ŀ���Y����
ȫ��朽ӣ�https://www.nature.com/articles/s41565-021-00976-3
�������퓣�https://www.x-mol.com/groups/nfu-ugent
���d��Photothermal nanofibers enable safe engineering of therapeutic cells
- ��ɽ��W��ٻ���n�}�M JACS�������t(y��)�þ�݆����әC���Ę�����������\�ӵ��{�� 2025-12-31
- ����������n�}�M��Adv. Sci.���C������������ڽ�Ĥ�����еđ��� 2025-01-02
- ���_��W��־�ֽ��ڵ� CCR �C���������t(y��)�ò��ϵ�ԭλ�Ƃ� 2024-10-16
- ����������W��÷ؑ����/�ܾ������ڈF� AFM: ��푑���ˮ���zͨ�^ˮ�_�P�{��ģ�����ڼ������\�{��(ji��) 2025-12-13
- ����ҷ��ڽ��ڈF� AFM���o�܄��錧�ğ����Ծ۰����ͺϲ���-���з�(w��n)��������ğ�ɹ�푑� 2025-12-05
- �|���r(n��ng)����F� Small�������~���l(f��)�Ą��ȿ��{������ճ���� - ���ڿ՚⼰ˮ�²�ƽ�������ճ�� 2025-09-02
- ����������·���ڈF� AFM���ġ����顱���ֵ��IС������{���w�SĤ - ���F(xi��n)�{��Һ��ͨ�����x 2026-02-25
�\���Pע�߷��ӿƼ�
- 2026����ߌ��Ї�����Ұl(f��)չ...
- �����IƱح300+���h��I(y��)�R��...
- �P���Ж|�����L���Ѓx�����{...
- �f����Ŀ �ذ��_�֣�2025�C...
- ICIE���H(�V��)Ϳ�Ϲ��I(y��)չ�[...
- �_չ�ڼ����ۄ�������朄�δ...
- 9������Ҋ���£�AI��+���a(ch��n)...
- �P���e�k�ڶ�ʮ�����Ї����H...
- �R�ۼ�˃x�� ����ȫ���̙C ...
- CPHI����չ����҃x���c�O��...
- ���ܹ��A��朆���������22��...
