�ۺ��������䃞���Ļ��W�᷀͟���������g�ԺͿɼӹ��ԣ��ѳɞ��˂����a�����в��ɻ�ȱ�IJ�����Ȼ����Ҳ�������������ԣ�Ŀǰ�ľۺ���aƷ��ʹ�ú�ȱ�������������L�ڵطe������ˇ��ص�������Ⱦ�Լ�����ʯ��ԭ�ϵ����M������������W���������w���ԣ�CRM�������Q���Ͽɳ��m�Ԇ��}���k���ܵ��ˏV�����Pע�����W�������õĆ��w�����پۺ��γ��cԭʼ�ۺ����|���ஔ�ľۺ��������ϵ��]�h���ղ��H��Q�����ϏU����e�۵Ć��}��߀���F�������YԴ���؏����á�
���m��CRMϵ�y��Ҫ���õĽ�ۗl�����Ա��ڻ����^�̹����Ҳ��������w�ķֽ⣬ͬ�r�ۺ���߀��Ҫ����ʹ�×l���¾S�ַ�����������ƽ�ⷀ���ԺͿɽ�����������OӋ���W�Y���r����Ҫ�м����]�ۺ�/��۵ğ����W����Ҋ�ľۺ��^�̞����������ز������^��������H<0����S<0����˴���һ���ض�(Tc, ceiling temperature)����ԓ�ض����@�ɂ����ر������, ��G����0������ԓ�ضȕr���ۺ���څ���ڽ����
�����m���h�����Ć��w���Ԍ��F�h����w���_�h�ۺϺ��]�h��������Ƴ������ۺ���̎�ځ����B��������ʹ�Üضȸ�����Tc�r�Ա��ַ��������У��c�������ڃ�������������Լ��h��̼����������hϩ�N���о��ԃH������Ԫ�h�wϵ��ȥ�����������˂���W�߷����ƌW�c���̌WԺ����܊�i�����n�}�M�l�F���ڭh��ϩ��5,6-λ���뷴ʽ�h������Ԍ��h��ϩ�ĭh������RSE���������c�h��ϩ�ஔ��ˮƽ���Ķ����F�˻��ڷ�ʽ�h���鲢�h��ϩ (tCBCO) ���w���W���ա������^�͵ĭh��������H���⣬�ۺ��^�����^С����׃����S��Ҳʹ��ԓ�wϵ��TcҪ�ȭh��ϩ�wϵ�߳��ܶࣨ>160��C�����@ʹ���ڲ�Ӱ푽���Ե�ǰ��������������w�����벻ͬ�Ĺ��܈F�Ķ��{���ۺ���ğ������c�Cе���ܡ���Nat. Chem. 2021, 13, 743-750. ԓ����������2021��C&EN��ȱP�c����
�����@һ����ľۺ��wϵ�����ԓ�n�}ϵ�y���о���һϵ�з�ʽ���h�h��ϩ���w�ĽY���c�ۺϟ����W֮�g���Pϵ��������ʽ�h���鲢�h��ϩ��tCBCO������ʽ�h���鲢�h��ϩ��tCPCO���ͷ�ʽ��Ԫ�h��sȩ/ͪ���h��ϩ��tCACO���������l�F��ʽ��Ԫ�h�c��Ԫ�h�����Խ��͆��w�ĭh����������H��-2.1 ~ -3.3 kcal mol-1�ķ��������M����H��խ�������ڵ͵���S��-2.7~ -5.0 cal mol?1 K?1����ʹ����1.0 M ���w����µ�Tc��Ȟ�330��680 ��C���c����CRMϵ�y��ȣ�ԓϵ�y�^����H�c��S�@ʾ��Tc���چ��w�Y�����صĸ߶��������������ڲ��h�wϵ�Ĵ�������H����S���Էքeͨ�^�h��ϩ���h�Ĵ�С�Լ����h�ϵ�ȡ����r�M�Ъ����{������̽��tCACO�r������߀�l�F�M��ȡ������ֱ������ڭh��ϩ�ϣ��h����ȡ����remote geminal substituents���Ć��w�cδȡ�����߆�ȡ��������@��������Tc��~ 300��C�������M�˽����ԓ������չ�F���ĽY���c�����W�Pϵ���_�l��һ��CRM�ۺ���Ć��w�OӋ�ṩ��ָ���c���������ͬ�r���ctCBCO�����tCACO�����ϳ��Ŵ��������h�������Ч����ʹ�ò�ͬ��ͪ�����Mһ���{���ۺ���Cе�����ԝM����N��������ԓ�о�������Understanding the Structure?Polymerization Thermodynamics Relationships of Fused-Ring Cyclooctenes for Developing Chemically Recyclable Polymers���}�������l���ڡ�JACS���s־�ϡ�

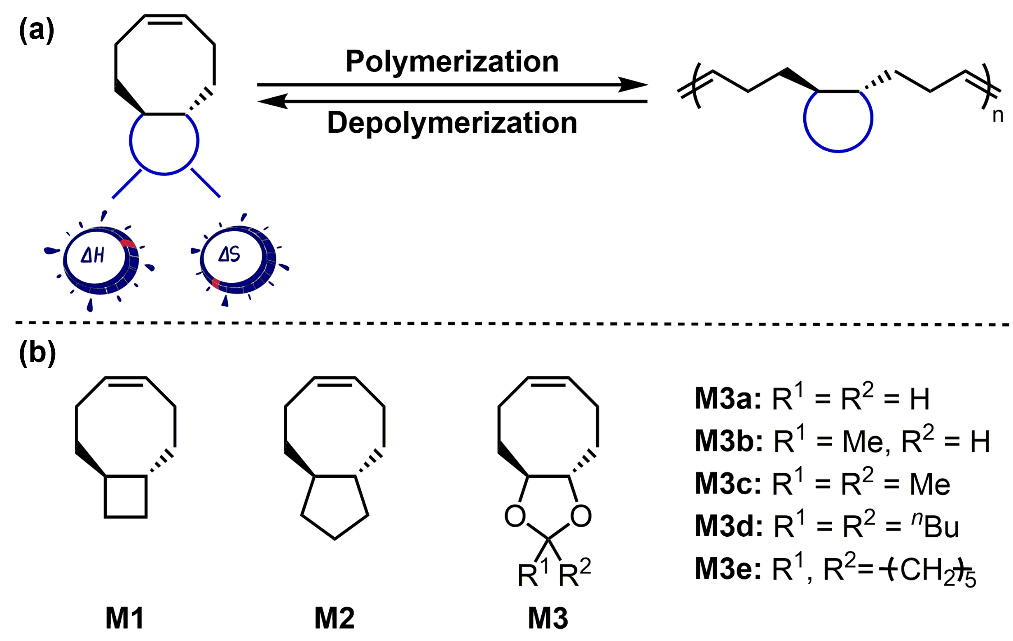

�D1.�{�����h�h��ϩ���w�ľۺϟ����W��(a)������m�IJ��h����ʹ�������ĭh��ϩROMP�ۺ����������оۺϵ���׃����׃����ͨ�^����IJ��h�M���{����(b)���ڟ����W�о��Ć��w�Y����

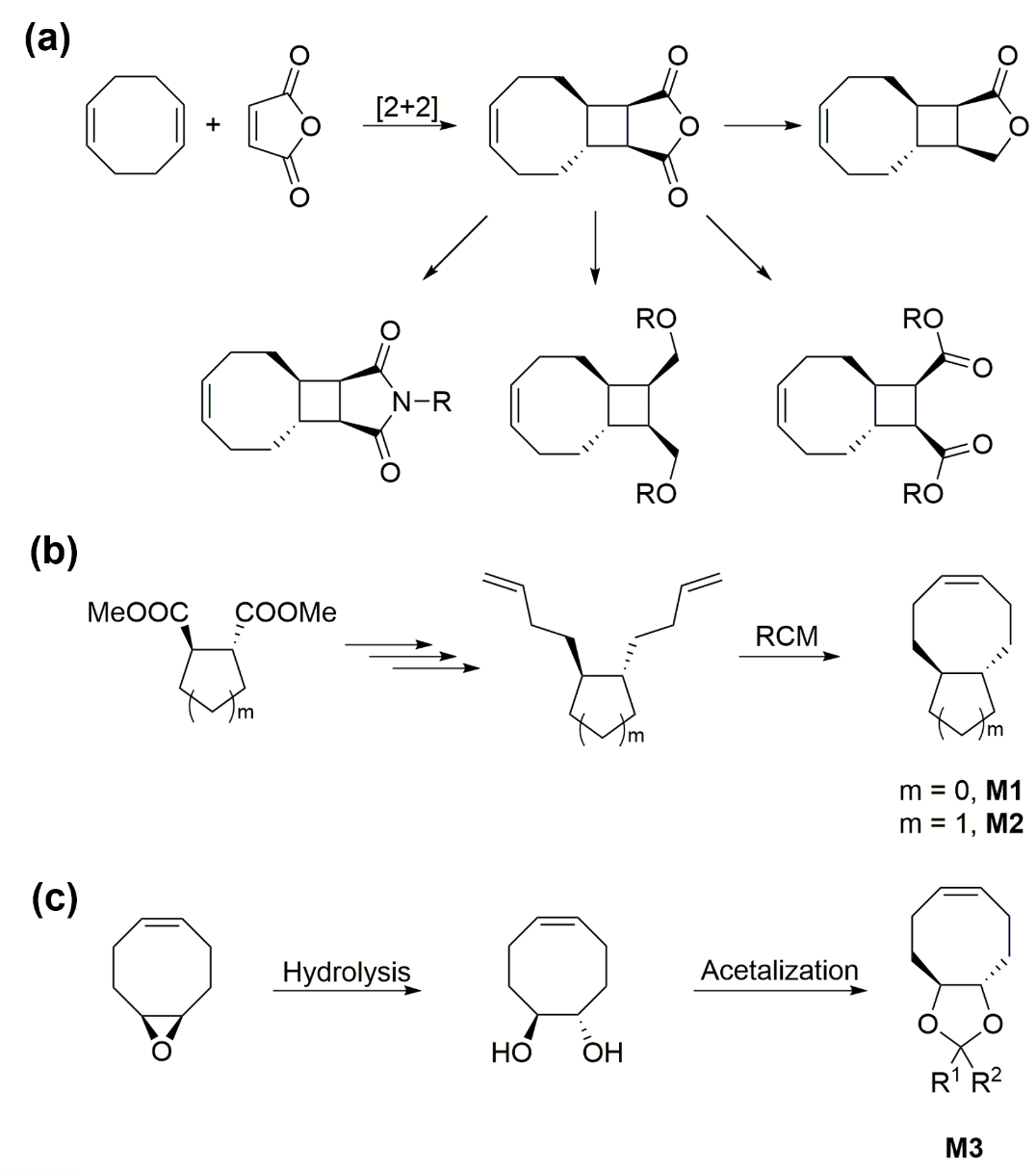

�D2. ���h�h��ϩ���w�ĺϳɡ�(a)��ͬȡ���ķ�ʽ�h���鲢�h��ϩ���w�ĺϳɷ�����(b)�oȡ�����ķ�ʽ�h���鲢�h��ϩtCBCO (M1)�ͷ�ʽ�h���鲢�h��ϩtCPCO (M2)�ĺϳɷ�����(c)��ʽ��Ԫ�h��sȩ/ͪ���h��ϩ���wtCACO (M3)�ĺϳɷ�����

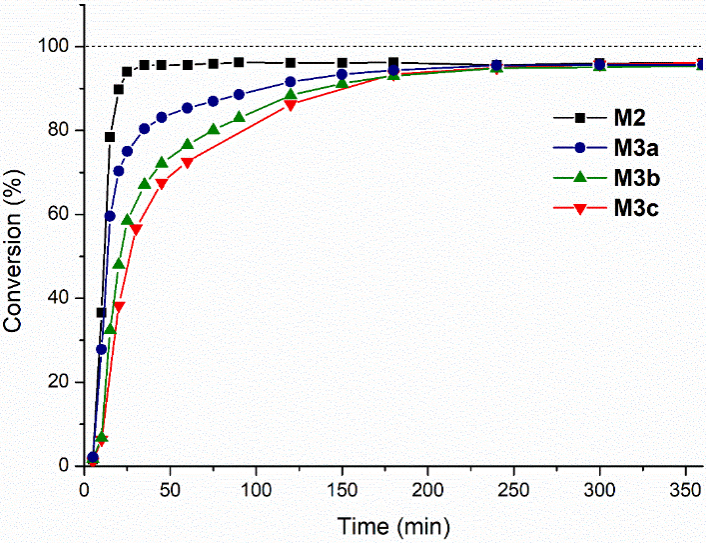

�D 3. �ۺϷ����Ą����W�о���

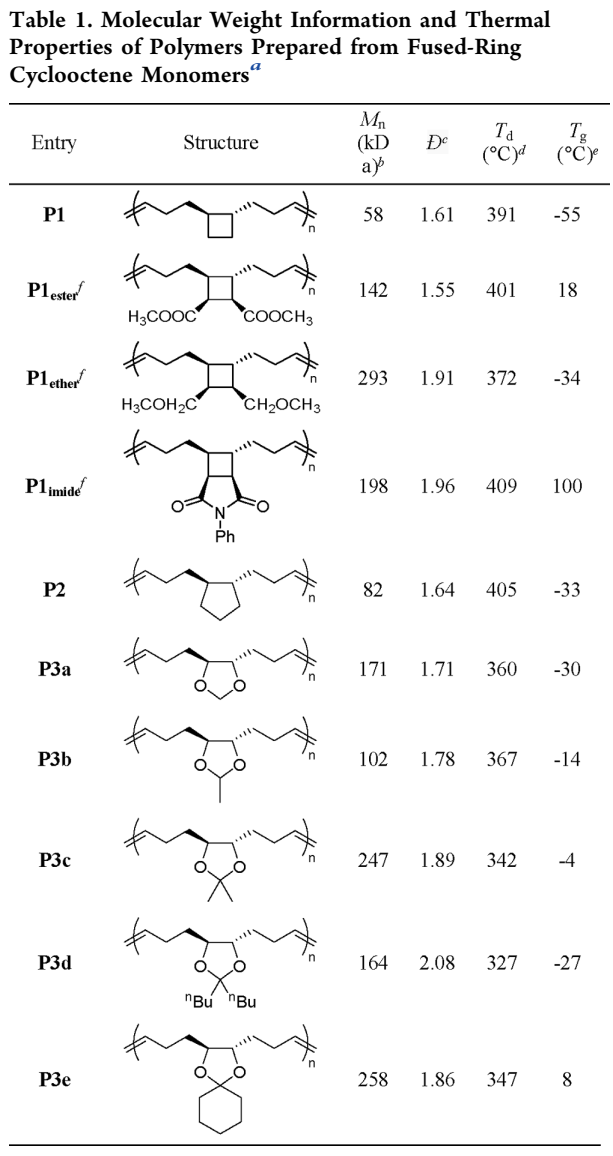

�� 1. �ɲ��h�h��ϩ���w�Ƃ�ľۺ���ķ�������Ϣ�͟����ܡ�

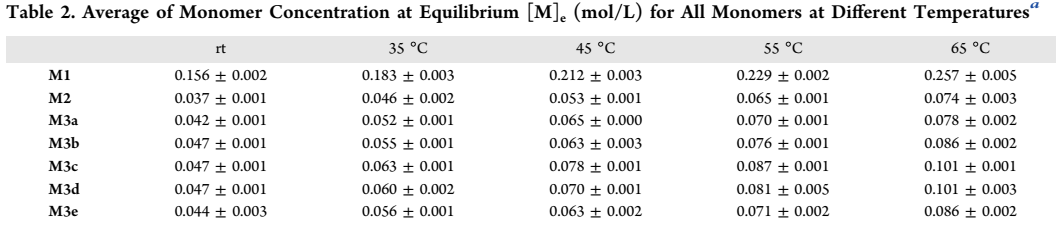

�� 2. ��ͬ�ض����_��ƽ��r�������w�Ć��w���ƽ��ֵ[M]e��

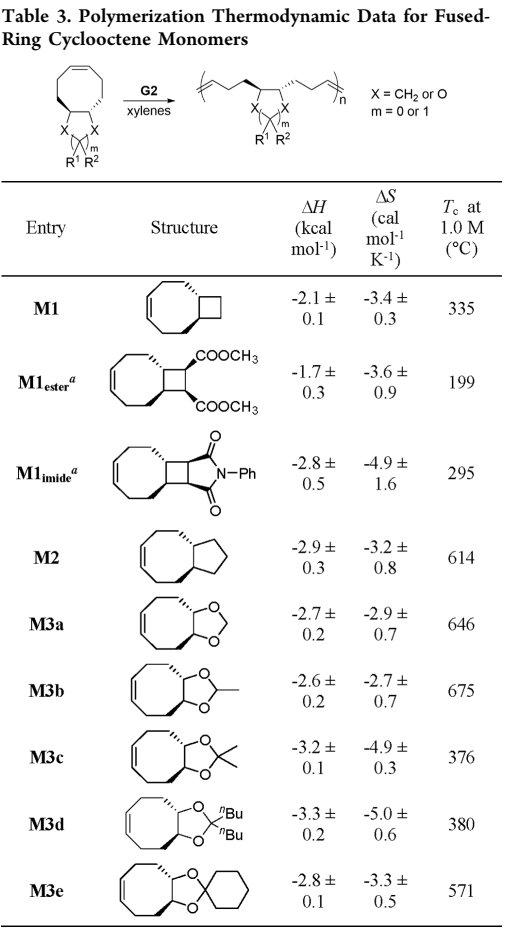

�� 3. ���h�h��ϩ���w�ľۺϟ����W������
�D4. ���h�h��ϩ�ۺ���P1(a)��P2 (b)��P3a (c)�Ľ�����ۺ�����1 mol% G2����������50��C�¼ӟ�̎��2С�r֮ǰ����ɫ����֮�tɫ����1H NMR���������w��1H NMR���{ɫ�����ڣ�b���ͣ�c�����������^�쵽 5.5~5.3 ppm�����ȵ;���Ě���������a���Ў��]��ԓ��̖���������^��P2 ��P3��P1�Ľ�۟����W����������
�D5. P3��뮴��ȷ��в�ͬ����µĽ����r��
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/jacs.1c11197
�n�}�M�����https://www.junpengwanglab.org/
