�S���{�ƌW�c���g�İlչ���ϳɡ��OӋ�;S�����Լ��о������ĽY���c�����Pϵ���H������������ٲ��ϵijߴ�Ч�����������Ƅ������{�׳߶��ϵĹ��ܻ����á�����һ�N�����늘O���ϡ��S���{����������ͼ{�יC�ϵ�y�IJ���С�ͻ��������܃����ij�����Ĥ�������������y�����Ƃ�ĺ��100�{�����µĽ�Ĥ�ʴ��Ԕ��ѣ������m�Ͽ��������������
���ڣ���۳��д�W���½��ڡ��Ϻ���W���c�о��T�������߉��ƌW�о���������ʯ�о��T���˺�����ͨ�^�ۺ�����������Լ��ۺ����̼�����ϳ�10-100�{�ײ�ͬ��ȵ����׳߶ȵ�����(freestanding)��{��Ƭ���c�K������y��{�Y����ͬ��ԓ��{��Ƭ���ɸ߶�Ť���Ľ�{���Լ����g�{�׳߶ȵķǾ�̼�����ɣ����غ�ȷ���ʬF�ݶ�׃�����@�N���ص��s���{�Y���x���{��Ƭ�ߵď��ȡ���չ�Ժ͔����g�ԡ����ң��Y�σ����Č���ԣ�������������ӮaƷ������늘O���ϡ�ԓ�ɹ����}�� ��Strong, Ductile, and Tough Nanocrystal-Assembled Freestanding Gold Nanosheets���l����Nano letters�ϡ�
�D1�ǽ�{��Ƭ��������ò�ͽY���������D1a�o����������{��Ƭ��PVA����Ó�x��ģ�͈D���D1b-f��TEM��EDS�D�����ؽ�ʾ��18 nm ��Ľ�{��Ƭ���І���{�����ӵĽM�b�ͼ{�׳߶ȵķǾ�̼���档�������V���D1g��Ҳ�C���˷Ǿ�̼�Ĵ��ڡ�ֵ��ע����ǣ���{���w���������@ȱ�ݣ�����ֲ���߅���ܶѷe���\���ͶѶ���e���D1h-j����������{���w����HRTEM�D���D1k,l�������ߜy����ͬ��С�Ľ�{�����ӵľ������c�K�wAu�ľ�������ȣ����߰l�F��{�����ӵľ����S����ߴ�ĜpС�@�����ͣ���Ť���̶��h���^��Ҏ��{���w�ı��摪��Ч�����a�����տs�����˸��������о���ͬ�ߴ��{���w��ԭ�ӳ߶ȵĽY��������߽o����12 nm�Ľ�{���w��(�D1n,o)��5 nm�Ľ�{���w�����D1q,r����HAADF�Լ�ABF���@Ȼ��5 nm��{���w����ABF�D����ؽ�ʾ�˴���С���p���g϶ԭ�Ӵ����ڽ�ľ����У��D1q������12 nm�Ľ�{���w���t�]���^�쵽�@�N�pԭ�ӣ��D1n�����Y��STEMģ�M��STEM�ľ������������D1p,s���������Mһ���_���@ЩС���g϶ԭ�ӃA����ռ��FCC�İ����w�g϶λ�c�������@ЩС���g϶ԭ��Ҳ���������ڽ�{���w������̎��
�D 1

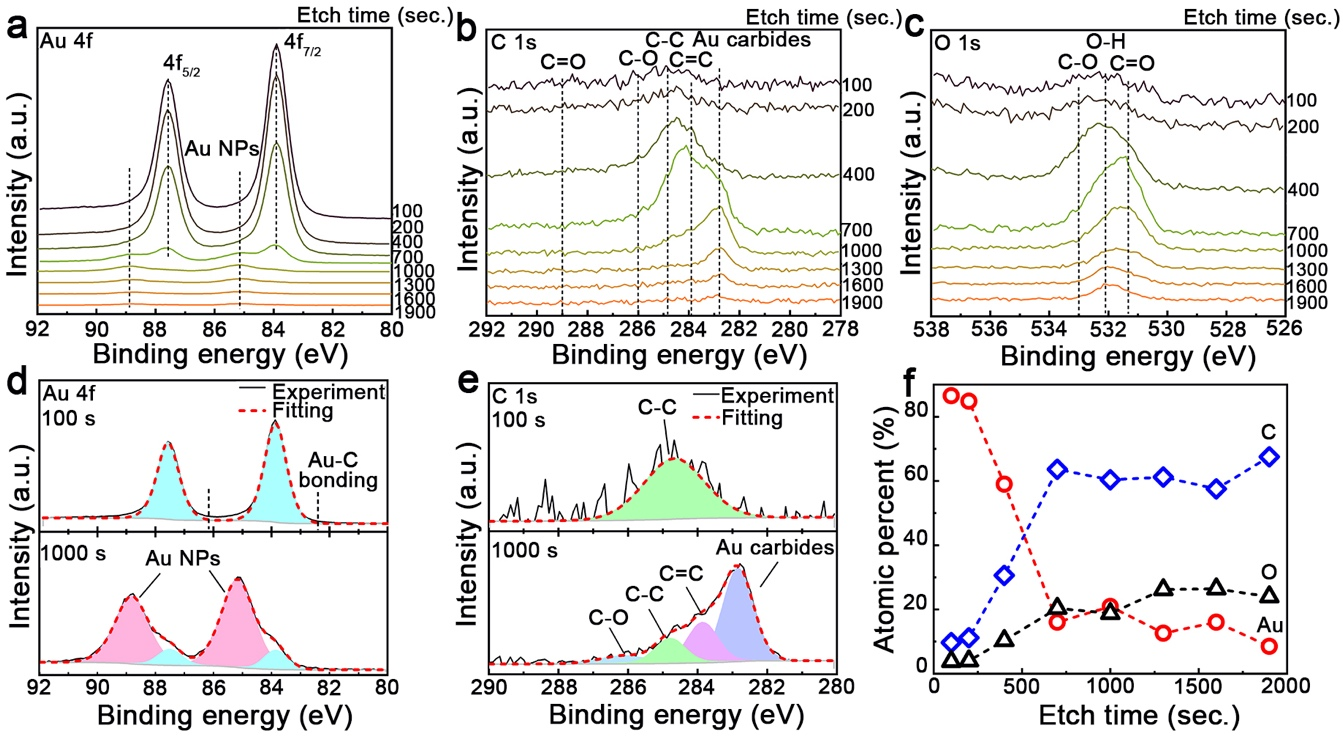

�����Mһ���о���{��Ƭ���^�Y�����������˹�������V����������D2����Au 4f��խXPS���V���D2a���Y���@ʾ�����g�̕r�gС��700 s�r��ֻ�Ѓɂ����@�ļ��������塣���g�̕r�g����1000 s�r�����F�˃ɂ��~��ĸ߽Y���ܷ�ֵ��ͬ�ӵأ���C 1s��O 1s��խXPS ���V�� �D2b,c�������g1000 s��Ҳ�z�y���~��ĵ��ܷ壬ǰ���c��̼������γ����P���������cC=O���P���Mһ�����V�D�����@ʾAu 4f���~��ĸ��ܷ�քeλ��~85.1 ��~88.8 eV���D2d�����Ը��ڈ���ij�Ҏ�Ľ�{���w�������������壨84.8��88.5 eV����ͬ�ӣ����g1000 s���C 1s���V�ֽ��~286.1��~284.8��~283.9�� ~282.9 eV�Ă������壨�D2e��������ǰ�����ɚw��C-O��C-C ��C=C�I�ĽY�ϣ������һ��~282.9 eV̎��������ɚw����̼���𡣻��������l�F�������Ɣ�ABF�^�쵽���p�g϶ԭ�ӣ��D 1n����̼ԭ�ӡ��D2f �@ʾ��Au��C��O����������S�g�̕r�g�����ȣ���׃�����f����{��Ƭ��һ�N�ݶȻ�ϼ{�Y����
�D 2

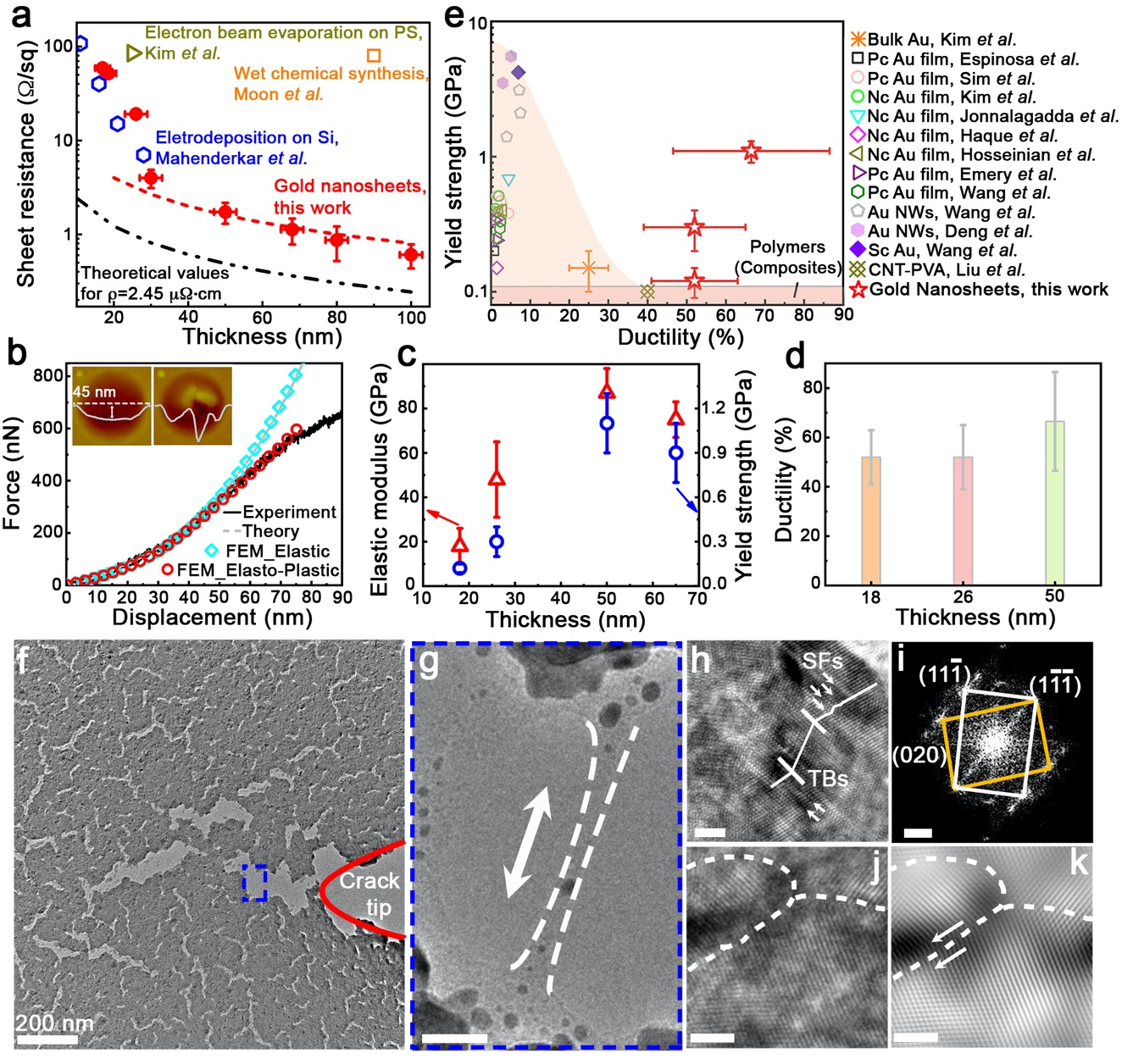

�D3a�o������̽ᘷ��y���IJ�ͬ��ȵĽ�{��Ƭ�����c�īI����ļ���Ĥ�ķ���Č��ȈD��30 nm��Ľ�{��Ƭ����s3.0 ��/sq�������ӽ�Ĥ��7.0 ��/sq����һ�룬���@�Ⱦ���ͬ�Ⱥ�ȵ����l�ͻ��W���ϳɽ�Ĥ��һ��������������ԭ�����@�R(AFM)�ĉ��۷��������о��˽�{��Ƭ�����W�О顣�D3b �@ʾ��26 nm��Ľ�{��Ƭ�ĵ�����-λ��������ͨ�^�B�m�������d��ж�d�_����{��Ƭ�������c����ʹ�Ï��Ժ͏����Ա������̌���Ĥ��׃���О��M��������Ԫ (FE) ģ�M����ȡ����ģ����EAu�����������ȣ� ��y�����Y���@ʾ��{��Ƭ���]�мӹ�Ӳ���F���S���{��Ƭ��� ��18 nm���ӵ�50 nm��EAu ��20 GPa���ӵ�90 GPa������y��~0.2 GPa���ӵ�~1.1 GPa���S���{��Ƭ����Mһ������(>50 nm)��EAu����y���_ʼ�½����ӽ���ĉK�������ԣ��D3c�����@�c��Ĥ���^�Y��׃����һ�£�����{��ƬԽ��Խȡ���ڂ��y��Ĥ�����⣬�����Ñ�׃ܛ��֮ǰ����von Mises��׃���u����{��Ƭ����չ�ԡ������@Ӡ���ǣ����˾��иߵď��ȣ���{��Ƭ���F�����^50%�ă�����չ�ԣ��D3d���������܃��������ֹ�����������{�Y����{�ͺϲ��ϣ��D3e�������Ѽy�l��������^�쵽���@���Ѽy���ƫ�D���Ѽy����g���F���R���Ѽy��ˏ��_λ��(CTOD)��С��100 nm���D3f���������Ѽy���ԗl��ģ�ͣ����߹����ȴ���50 nm�Ľ�{��Ƭ�Ĕ����g��JAu����100 J/m2���@�N�����g�Ե�����Ӌֵ�Ǿ������ƺ�ȵĂ��y��Ĥ (~20 J/m2)��Ό�ʯīϩ (~16 J/m2)��5�����ҽ�{��Ƭ���Ѽy��˅^��߶�׃�Σ��{�׳߶ȵķǾ�̼�����쳬�^ 350% ���D3g������Ȥ���ǣ����߃H���ٔ�׃�ν�{���w�����^�쵽�Ѷ���e�͌\��������׃�·��صĴ������{���w���в��]���^�y����Ҏ������׃��ȱ�ݣ�����λ�e���\����Ѷ���e���D3h-k����
�D 3
���������{��Ƭ��׃�ΙC�ƣ������_չ�˷��ӄ����W (MD)ģ�M����D 4a-c��ʾ�����Ș��������N��{��Ƭģ�ͣ�ģ��I���ɵ��S��{���w�����ɣ�ģ��II���ɵ��S��{���w���cһ�������ķǾ�̼���ɣ�ģ��III��ģ��II�ͷ�ɢ�ڷǾ�̼�Ϸ��ľ���ϩ(PE)����朵Ļ��������о����ܵijߴ�Ч������{���w��(d)�ijߴ��O�Þ�1.5 nm��3.0 nm�� 10 nm����ʩ�����쑪��֮ǰ�����߰l�Fģ��I�Ю�d = 10 nm �r����{���w�����^�Y����Ҫ��FCC���D4d�����S���{���w���ߴ�pС��3 nm��1.5 nm������������;������࣬��{���w�����F���@�ؾ���Ť��������FCC�Y���p�١���ģ��II��III�У�����̼ԭ���ڳ�ԥ�^���ДUɢ��С�Ľ�{���w���У�d = 1.5 �� 3 nm�����Y������ģ�� II��III���ģ��I�������׃�ӄ������� FCC �Y���֔������½����D4e�������S��̼����Խ�ߣ�����Ť��Խ���أ��D4f����������ģ��ʩ�ӆ��S�������D4g �o�������Nģ�͵��͵đ�����׃���������Կ����M�ܽ�{��Ƭ������]�аl�����@��Ӳ���F��̼�����ӿ�����Ч��߽�Ĥ�ď��ȡ�������ģ����ȡ����������ֵ���D4h�����Կ���ģ�� I ��ģ�� II �д��ڼ{���w�ߴ�Ч��������Hall-Petch�Pϵ�������֮�£�̼�Ĵ��ڌ��������ȵ�Ӱ푸����@�����e�nj��ں���С�ߴ�Ľ�{���w�����wϵ�����磬��̼��ԭ�ӷ֔��_��15% �r��3.0 nm �ļ{���w����ģ��II���������ȏ�ģ��I������~0.5 GPa �@�����ߵ�~1.2 GPa��PE �Ĵ��ڲ��]�����@��׃��{��Ƭ�ęCе�О顣������ģ�� II ��ģ�� III ��߀�^�쵽һ����Ȥ�ĬF������{���w���ߴ��1.5 �� 3 nm �r���ڸ߶�׃�εĽ�{���w���в��]���^�쵽�κ�λ�e��ӣ��D4j����������ģ��I���D4i����10 nm�����ӵ�ģ�� II���^�쵽�˴���λ�e���Ĵ��ڡ��@Щ�߶�Ť���Ľ�{�����ӵ�����׃���ɲ�ͬ�ֲ�ԭ�Ӷѷe�����磬FCC��HCP �ȣ�֮�g����D׃���ʹ������ڸ߶�Ť���ľ������T���IJ������D׃���@һģ�M�Y���������ˈD3e,f�п����Č��Y����
�D4 (a-c) ��{��Ƭ�����Nԭ��ģ�͈D������ģ��I���ɵ��S��{���w�����ɣ�ģ��II���ɵ��S��{���w���cһ�������ķǾ�̼���ɣ�ģ��III��ģ��II�ͷ�ɢ�ڷǾ�̼�Ϸ��ľ���ϩ(PE)����朵Ļ���(d-f) ģ�� I��ģ�� II �� ģ�� III �У�ԭ���^�Y���S��{���w���ijߴ�(d)�ͷǾ�̼������׃����(g) ģ��I, II��III��d = 3 nm �ͺ� 15%�Ǿ�̼�r�ĵ��͑���-��׃������(h)ģ��I, II��III�ڲ�ͬ��{���w���ߴ�ͷǾ�̼�����µ�Ӌ���������ȡ�(i,j) �� 10% ��׃�£�ģ��I�ͺ���15%�Ǿ�̼��ģ��II�ľ���Y����λ�e������
������ʿ�������P���x��ʿ�Լ������������ԓՓ�ĵĹ�ͬһ����
ԭ��朽ӣ�https://doi.org/10.1021/acs.nanolett.1c04553
