ˤ����֙C��Ļ�ܷ����܂���Ƥ�wһ���ڶ̕r�g�Ȼ֏�����أ������ϲ��ϵ��������lչʹ��ɞ���ܡ����������ϲ��ϵ������������������Ƥ�w��ܛ�w�C���˺��Ƅ������I��@���ˏV���Pע������������H�����������ϵ�y��협��ԣ������ܵ�����p���r�܉�ܿ�֏����ΑB���ܣ��Ķ���������������ʹ�É�����ʹ�ð�ȫ�Ժͽ���Ч�档Ȼ�����������ϲ��ϵ������ܵ��ض�Ӱ푣��ڵ͜���׃Ӳ��׃�࣬������ȫʧЧ��ʹ�䑪��ֹ���ڸ߾��Ⱥ͇����^��
ᘌ��@һ���}�������{����Դ�cϵ�y�о��������о��T�F�ͨ�^����Li+�ĸ�ˮ�����{��ˮ���z�����ڵ͜��µĸ߷���朔Uɢ�����̈́ӑB����ã��Ƃ���һ�N�ڳ��͜حh��(-80��)�¾��з������������ܵĶ���x��ˮ���z(SSIH)��ͨ�^ϵ�y������ԓ�x��ˮ���z�Ɍ��F���ܓp��10��犃ȵĿ��������ϡ����Ϻ�IJ��Ͽɳ��ܳ��^7000%���ϵĴ�׃�Σ�11.76 S/cm�ķ���늌��ʺ��L�_��13���µľC�����ܷ����ԡ��e�ǣ���ʹ��-80���ĘO�˵͜حh���£��@Щ��������Ҳ�ܺܺõر��֣��@��Ŀǰˮ���z����������������z�϶�������ˮ�ֺ;ۺ���朶��Y��ʧЧ�Ć��}�ṩ�˿��еĽ�Q������
���@헹����У������о��T�F�ͨ�^���������Sͻ�ĽY������̖��ݔ���ܣ�չʾ��һ�N���� SSIH ���˹����w�S (SSANF)�����ڌ��F�߱����ͨ������Ϣ��������ԓ�˹����w�S���ɵ���ܙC���˕r��SSANFչʾ�����ڌ��r������̖���f�е���;���˷��˂��y���ٌ����o��������������ȱ�ݣ�SSANF�ڷ��ʹ�׃���¿ɱ��ַ����Ă�ݔ���ܣ��@ʹȫ���Լ���ϵ�y�ɞ���ܡ�����ԓ����x��ˮ���z�ķ���������ʹ�������ܙC���˸��ӽ�ģ�M���s������ϵ�y����C�����ژO�˗l������ɟo���΄��_�ٸ��V韵đ��È�����

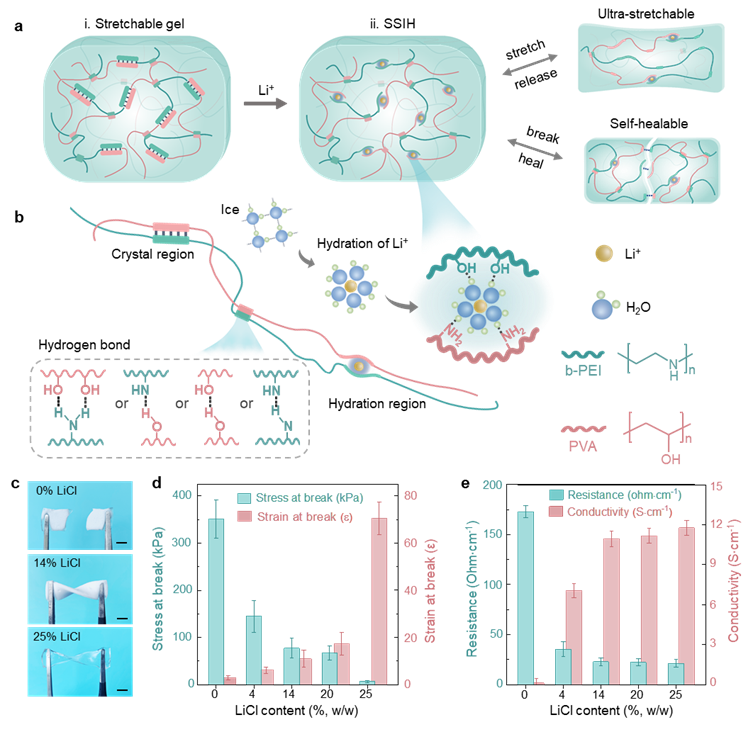

�D 1. SSIH���OӋԭ����(a) SSIH���OӋ�^���Լ����������ͳ������Ե�ԭ����(b) SSIH �еĄӑB����á�(c) �S��LiCl�����ӣ�SSIH�Ŀ������������g�Ը��á�(d��e) �S�� LiCl ���������ӣ�SSIH �Ĕ������L�����ӵ�ԭʼ�L�ȵļs 70 ��,�������ȳ��½�څ�ݣ�늌��ʳʬF���Lڅ�ݡ�

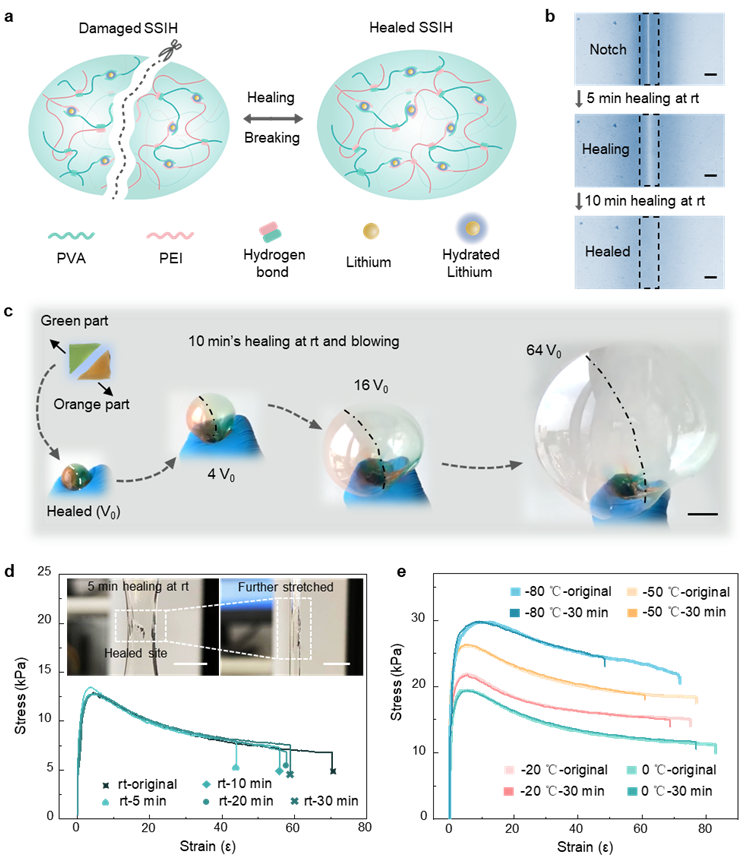

�D 2. SSIH ���������ܡ�(a) SSIH�������C�ơ�(b) �ù�W�@�R�^���ܓpSSIHs�������^��,5min�ܓp��λ��ȫ���ϣ�10min�ܓp��λ��ȫС�r��(c) ��Ƭ��ͬ�r�g�Ƃ�� SSIH ���������ܡ�(d) SSIH��ԭʼ��B�Ͳ�ͬ���ϕr�g��(RT)�����쑪��-��׃��������D������5min�������B�µ����ϲ�λ��Ƭ��(e) SSIHs��ԭʼ��B����30 min (��ͬ�͜���)������쑪��-��׃������

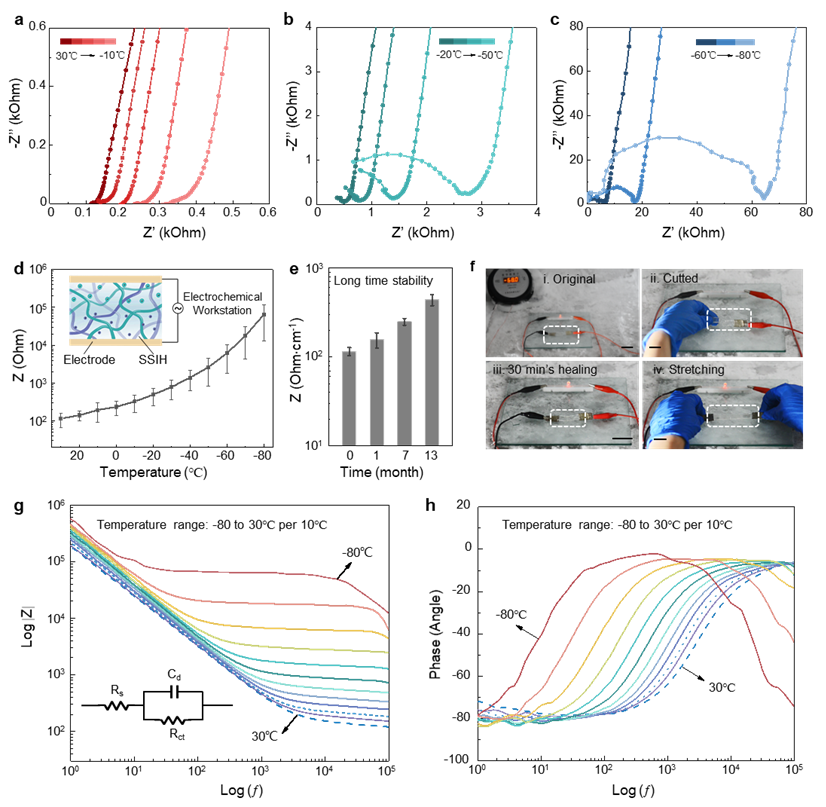

�D 3. SSIH ����������� (a~c) SSIH��30����-80��/10����EIS�D��(d) SSIH ������S���ضȵĽ��Ͷ����ӡ�(e) SSIH�Č���Ա��F���L�r�g����������-80���՚��з���13���º���脂�����ӵ�440.9 ohm/cm��(f) SSIH��-68������������������� (g~h) �S���ضȵĽ��ͣ��迹����λ����ƽ��ƽ�_�U�������^���l���^����

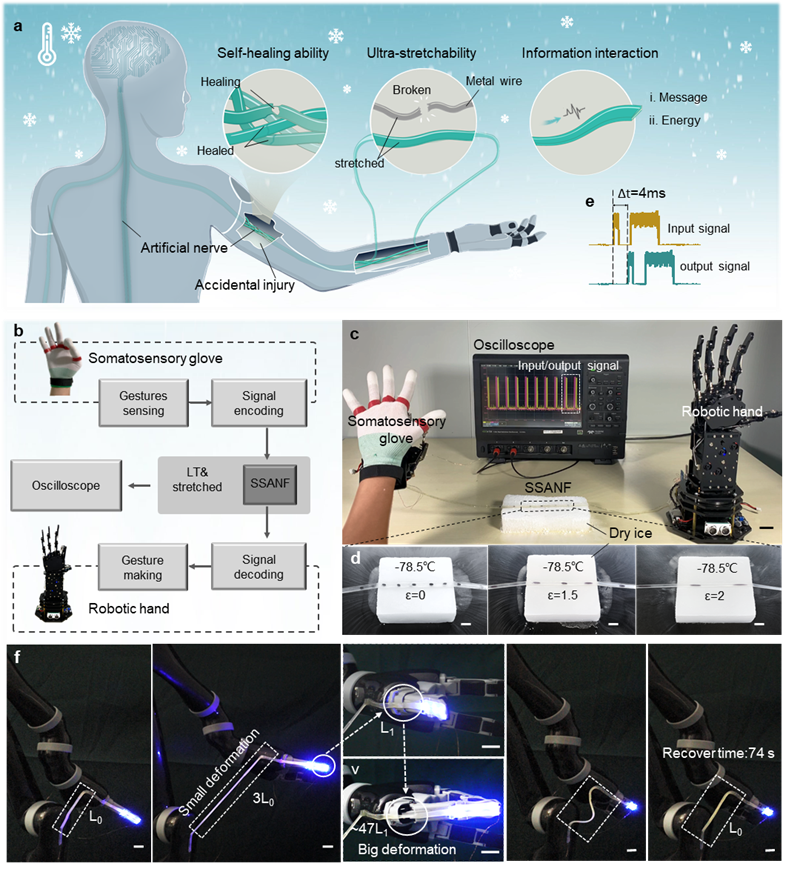

�D4. SSANF ���OӋԭ������Ϣ��ݔ������(a) SSANF ���OӋԭ�t��(i)�����Sͻ�Y���ĈD������̖�Ԅ����λ����ʽ���������Sͻ������(ii) SSANF �Y���D�����ģ���е��λ��̖���f�^�̡�(c) |V1/V0| �S늉��}�_���l�ʺͷ��ȶ�׃������������ 0.975 �� 1.025 ֮�g���� 100%��200% �� 300% ׃�� (d) �£�ݔ���˿� (e) ��ӛ䛵�늉������� (f) ��10000��������200%׃�κ��֏��^���У���̖�������ʼ�Π�ͷ��ȡ�
�D5.SSANF �ڷ������ܙC�����еđ��á�(a)SSAF���� BIR ��һ��ͨ�ņ�Ԫ��(b)ͬ�������C������ϵ�y���·ʾ��D��(c)���� SSANF ���ڂ�ݔ���r������̖��(d)�ɱ���-78.5�������ڄ���ֲ��͜حh����(e) SSANF��200%׃�κ�-78.5���µ�ݔ���ݔ����̖��(f)SSANF ������ݔ�������Ϳ��ٻ؏�������
���P�о��ɹ����}��:��Ultra-stretchable and fast self-healing ionic hydrogel in cryogenic environments for artificial nerve fiber���l��������һ��Advanced Materials (IF: 30.8)�ϣ����Ȳ�ʿ�ʹTʿ�о��������鹲ͬ��һ����, �����о��T��ͨӍ���ߡ�
ԭ��朽ӣ�https://doi.org/10.1002/adma.202105416
- ���Ͻ������½��ڵ� Macromolecules��������V�����l�ij����g������ˮ�Ծ۰��������w 2025-10-03
- ���ڼ��g��Wʷ���|�� Carbon������ʯīϩ-�{���w�S�؏ͺϱ�Ĥ�����ޏ͑�׃/����pģ���������OӋ���ڿɴ��������O�y�đ��� 2025-05-28
- �n��KAIST���w�������������\ Macromolecules���t���dž��l��ˮ����������ͻ�� 2025-04-29
- ���Ͻ����S�����/���S�Y������ Adv. Mater. �C�����x��ˮ���z������ - �~����һ�����Ի������O�y 2025-10-31
- �A���r������p���ڡ�����x�����ڡ��콭�������� Adv. Sci.���p�W�j�x��ˮ���z���F�ɴ����������늴������c�Թ�늂���һ�w�� 2025-07-03
- ���ڴ�W�����n�}�M Macromolecules�������졢���Ѽy�Uչ�Ϳ��_�����x�ӌ���x��ˮ���z 2025-04-15
- �|�A��W������/�����F� Nat. Commun.: ��x��ȥ����Ч�� - ˮϵ�\늳صij��͜������惦�²��� 2025-10-21
