�T���ɼ������켚������ֻ��ǽM�����̷������F��ȱ�p����M���������ޏ͵�һ���P�I��Ŀǰ���õ��T��������Ҫ����������Դ���L���ӡ�ʹ�ü���Ó��������|��ʩ����Դ�����W�̼��ɼ����c���w�켚�������B�����mȻ������һ���ij���ֻ�Ч�������ķֻ�Ч�����ֻ��خ����������`���ԡ��r��ɱ��ȷ��濴���@Щ��һ�ֻ����Զ��������Եľ����ԡ��������ڼ������֮�g���f��������Ҫ�Y���M������Ҫ����ƽ�����е��zԭ�w�S�����ԪM�L�ΑBǶ�����еļ��켚���M�ɡ�늼�ȡ���w�S�ɏĽY���������ط�����Ȼ������@�N���Y����ʽ���b�ڼ���M�������W���ԣ�mechanoactivity�����c������늼�ȡ���w�S�lչ������ʩ�����W�̼������W���Է����w�S�������Ч�T���ɼ������켚���ֻ��ṩ�µ�˼·��
�������|�A��W���W�����c�������̌WԺ�����н��ڈF��lչ��һ�N�²��������Ȍ���L-������-��������PLCL��늼�ȡ���w�S�M������-�̶���ѭ�h�؏ͺ�������-�̶�������̎�������x���w�S�Π�ӛ�����ܺͲ�ͬ�̶ȵ����W���ԣ�Ȼ�������Π�ӛ���w�S���؏��r�a��������������stress-stiffening��Ч��������֬��Դ�ɼ�����ADSCs���ṩԭλ�ġ��ӑB�����W�̼����D1�����Ķ��ṩ��һ�N����ȡ��늼��w�S���ؓ�Y���c�������W�̼����p����̖�T���������@�������ˌ�ADSCs�ɼ���ֻ����T��Ч����
�D1. ���W�����w�S�Ƃ�ԭ���c����ֻ�����OӋ���̈D�����������÷�������늼��z�����Ƃ�ȡ���w�SS0��Ȼ�����ö�Ρ�����-�؏͡���������̶��ķ����@���ؓ�Y���������o�B�����c�Π�؏�����ͬ�����W�����w�SS1��S4��S8�������������á��ӑB��׃�ؗl�����BADSCs���|�l�Π�ӛ��Ч����SME�����ṩԭλ���W�̼���̽������푑��О���
�о��Y����������늼�ȡ���w�S���Π�ӛ������̎��Ӱ����ؓ���ò������ȡ��ȺͽY����׃�����o�B���ȼ��a�����Π�؏͑�����С���������@�đ�������Ч�����D2�����ܟ��|�l�Π�؏͵����W�����w�S��Ӱ푼����Ļ�������ֳ���ԣ������^�õļ�������������ʹ�����ĘO�������@���������D3�������c����ֻ����P�Ĵ����Ե��ͻ����־��������������W�����w�S�@�����MADSCs���켚���ֻ��������Ǿ������؏͑�����S1��+���M���D4�������W�����w�S����ADSCs������ֻ��cRho/ROCK��̖�D��ͨ·�ļ������P���D5����

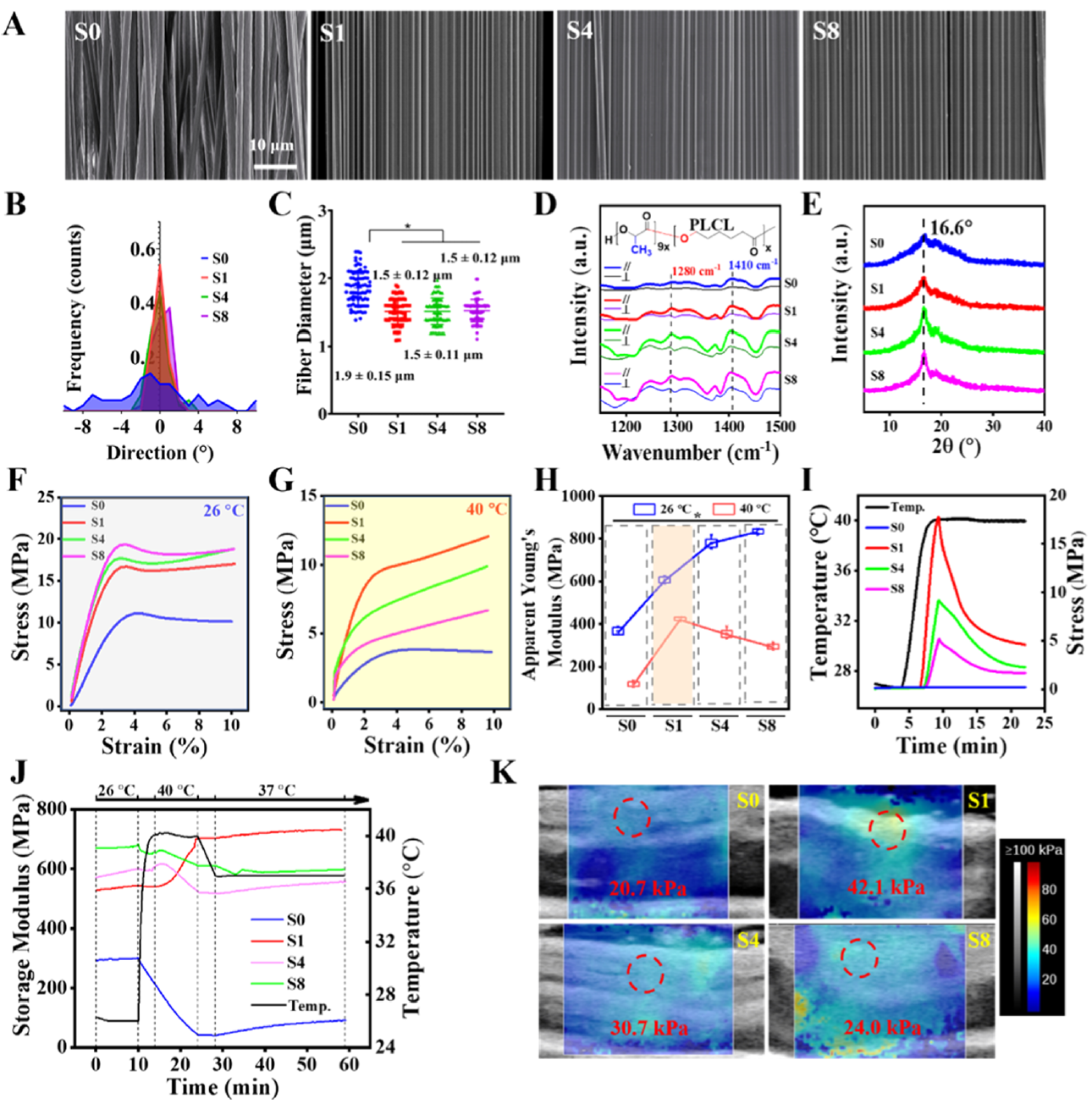

�D2. ���W�����w�S����ò���Y�����Π�ӛ�����ܱ�������A����ͬ���W�����w�S�Ē�����R��SEM����ò�^������B��C����ͬ���W�����w�S��ֱ���cȡ��ȷ�������D��E����ͬ���W�����w�S�ķ����ȡ����c�Y���ȷ�������F��G����ͬ���W�����w�S��26 oC�c40 oC�µ����쑪��-��׃��������H����ͬ���W�����w�S��26 oC�c40 oC�µė���ģ��׃�����^����I����ͬ���W�����w�S���Π�؏͑����c�r�g׃���Pϵ����J����ͬ���W�����w�S�ă���ģ���S�r�g׃���Pϵ���^����K�����в����Գ����g�^�첻ͬ���W�����w�S�|�l�Π�ӛ��Ч����ď��������ȣ�׃����r��

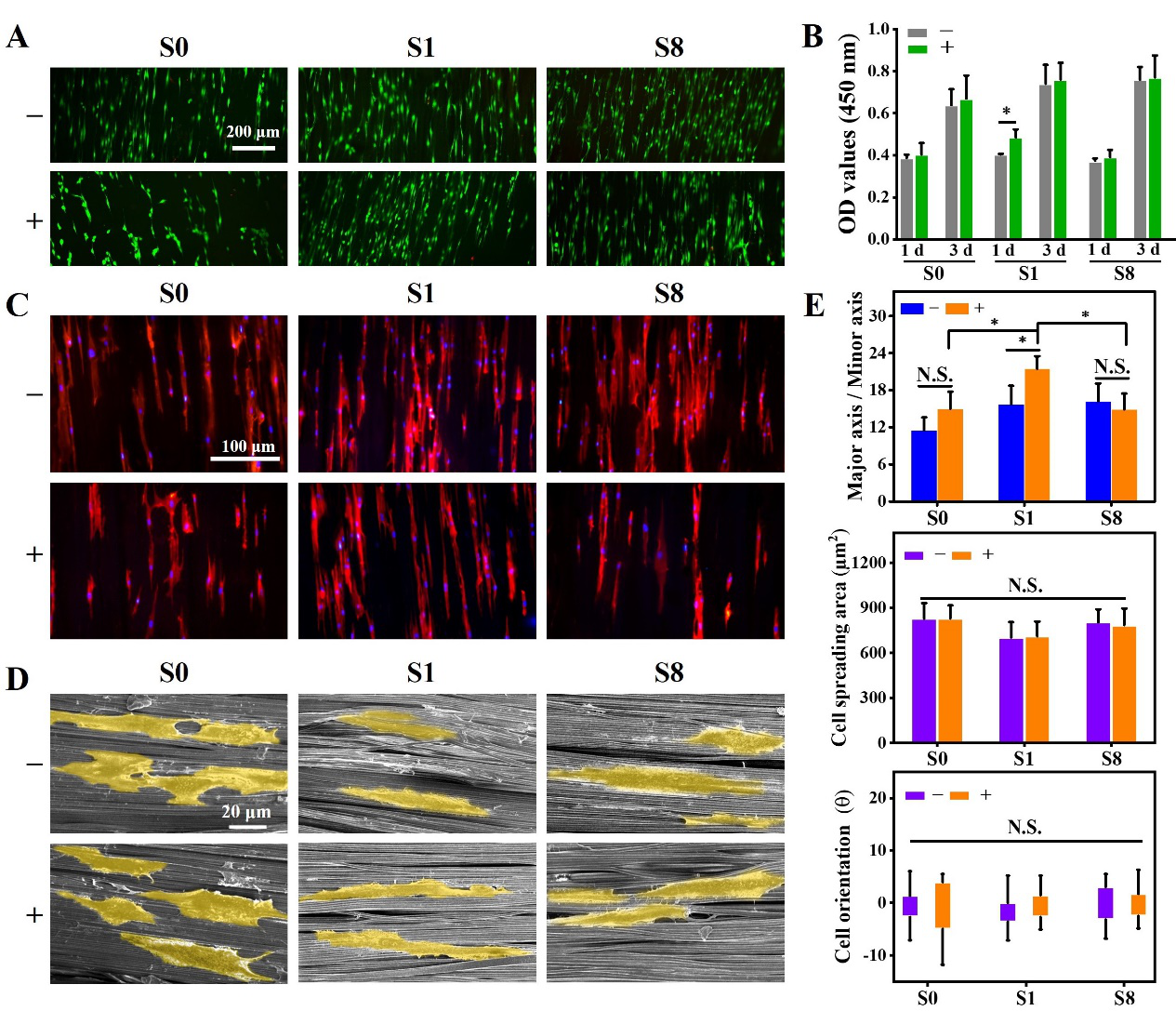

�D3. ���W�����w�S�ļ��������ԙz�y�c��ò�^�죺��A����ͬ���W�����w�S�Ļ�/������Ⱦɫ����B����ͬ���W�����w�S�ļ�����ֳ����C�����B3 ���ͬ���W�����w�S��ADSCs��ò��Ӱ푣�Actin/DAPIȾɫ������D�����B3 ���ͬ���W�����w�S��ADSCs��ò��Ӱ푣�SEM�Ĕz��������������ɫ̎��������E������C�D�Y����ADSCs������ò�M�е�����������

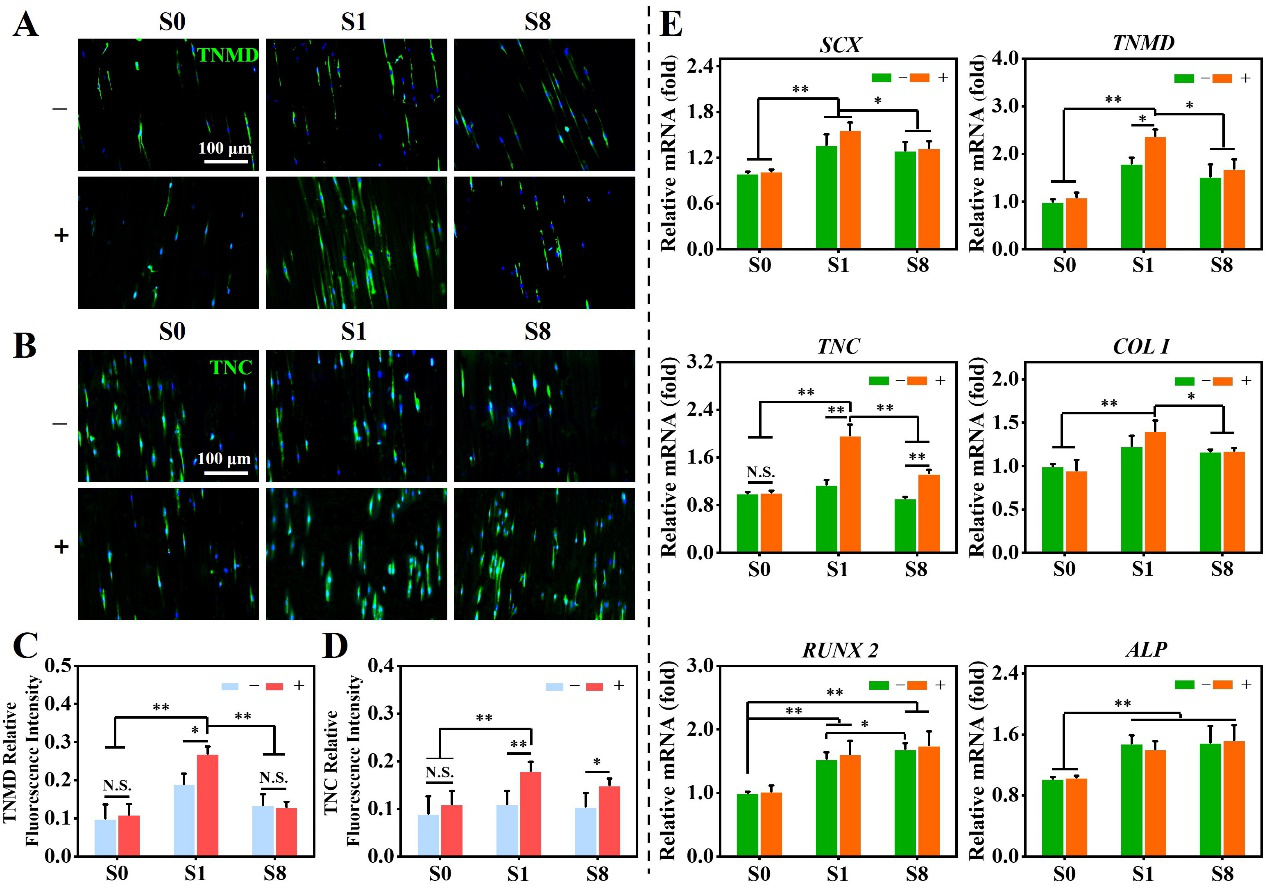

�D4. ���W�����w�S���MADSCs���켚�������ֻ�����A��B�����B7������־��TNMD�cTNC�����ߟɹ�Ⱦɫ�Y������C��D��TNMD�cTNC�ğɹ⏊�ȶ����Y������E�����B7���ADSCs�ɼ���ֻ���RT-PCR�z�y���P������_�Y����
�D5. ���W�����w�S����ADSCs����ֻ��cRho/ROCK��̖�D��ͨ·�������P���C����C����A����S1��+���M�M�����Ƅ�̎����ļ����Ǽ�Ⱦɫ�Y�����^����B�������Ƅ�̎����ļ�����ò���������������Y������C�����Ƅ�̎�팦�c�������P������_�Y����Ӱ푣���D��S1��+/-����Y27632-S1��+���MYAP���ߟɹ�Ⱦɫ����E��YAP�ɹ�Ⱦɫ�˶�λ������������F�����W�����w�S���MADSCs�ɼ���ֻ��ĝ������ÙC��ʾ��D��
ԓ�о��lչ���@�N������ʩ�����W�̼������W�����w�S���о��ɼ����ij���ֻ��ṩ��һ�N�µ����W���d��ʽ��Ҳ�C����ԓ�о����õġ��ؓ���̖+���W��̖���M��ʽ��̖�T�����Ե���Ч�ԡ��@����δ���OӋ�����M�����W���ԽM������֧���ṩ���b�����Mԭλ���W��̖�T���ɼ����ֻ��������R�����õČ��H�D������ߌ��ܓp����ϵ�y�������ޏ�Ч��
�����о���������Engineering a Mechanoactive Fibrous Substrate with Enhanced Efficiency in Regulating Stem Cell Tenodifferentiation�����}����ھ��l����ACS Applied Materials & Interfaces�ϡ��|�A��W��ʿ������Ȼ���������քe��Փ�ĵĵ�һ���ߺ���ͬ��һ���������������ڞ�ͨӍ���ߡ�ԓ�о��õ�������Ȼ�ƌW���������Ŀ���Ϻ��пƌW���gί�T�����c���A�о��Ŀ�����M֧�֡�
ԭ��朽ӣ�https://doi.org/10.1021/acsami.2c04294
- ���������G����/���|�ܸ����ڈF� AFM����������x�p�W�j�ۺ���F�Π�֏���ʼ�ضȵĿɾ����{�� 2026-01-12
- UCLA �����A���ڈF� AFM��ͨ�^��ƽ���^�̌��F�Π�ӛ���ۺ���ɾ��̶�ģ�B�Π��ݻ� 2025-12-23
- �L���������������R��Դ AFM�������Π�ӛ����������� - �ɴ������ܵİ�ȫ�c�;��·��� 2025-09-29
- �m�ݴ�W�����܈F� Adv. Mater.��3D��ӡ�ӑB�m�����ݶȉ��֧�����ڼ����Ч�����ޏ� 2026-02-15
- �������Ʊ����ڈF� Nat. Commun.��Ѫ��֧���·���-�����ؽM��Դ���zԭ���ğoˎ��Ϳ��Ѫ��֧�ܴ��MѪ�ܽM��ԭλ�����ޏ� 2024-02-06
- �Ĵ���W�O��/���彭 Nat. Commun.������ճ��������֧��ͨ�^ļ����Դ�Ըɼ������T��Ѫ�����������B�� 2022-05-10
