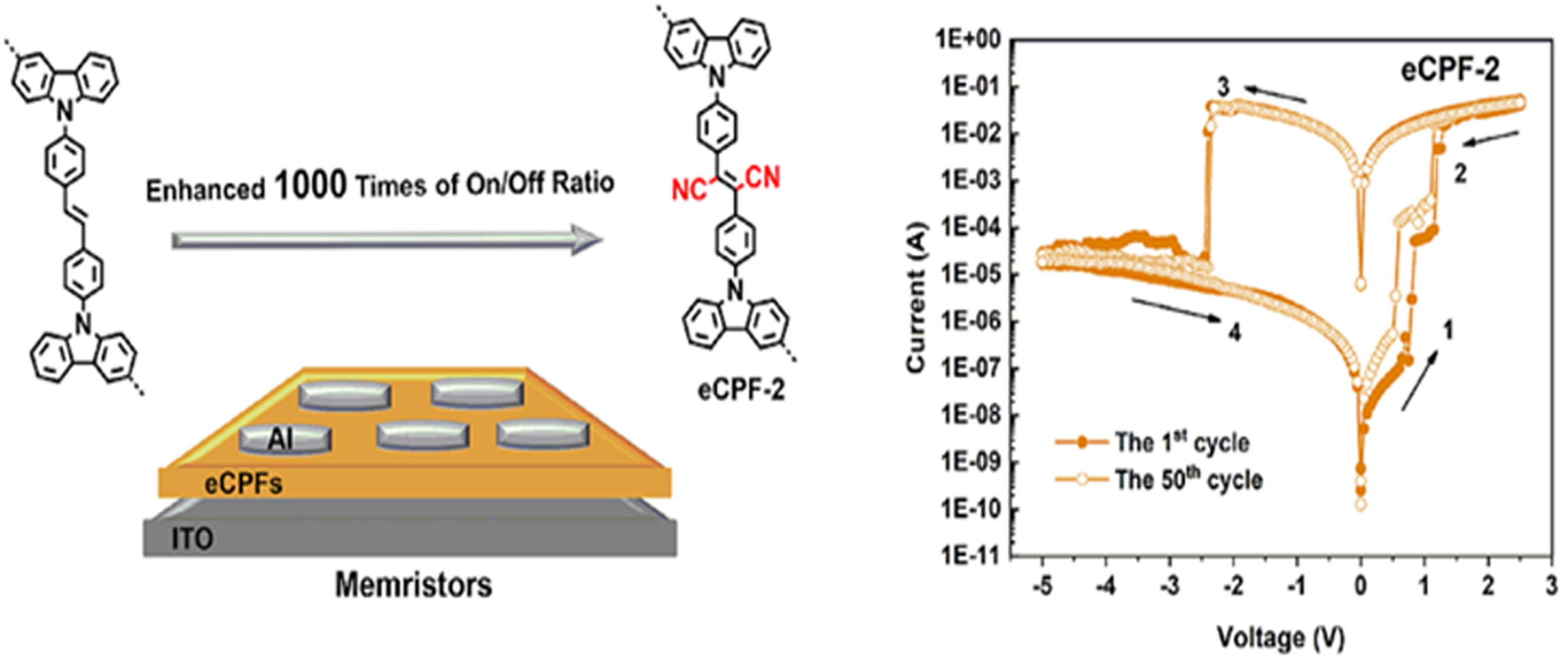

���Ҽ{�ƌW�����n�����n�}�M�͌O�B���n�}�M��������ڑ����������������ЙC�ۺ��ﱡĤ��늻��W�Ƃ䡣�@Щ����ЙC�ۺ��ﱡĤ���к��/�ߴ�ɿء���(w��n)���Ըߡ���϶�ʃ�(y��u)�������c��늻��W�ɿ��Ƃ����ЙC�ۺ��ﱡĤ�ķ�������������İl(f��)չ�ṩ�˿��е�˼·��
�����C����һ�N���������^�͵������λ�ĸ�늻��Ի������ͨ�^늻��W�����ۺ��Ƃ����ЙC�ۺ��ﱡĤ[1]�������λ��ʹ�������������ɻ����������ɻ��ż(li��n)�γɶ������������^���е���x�ӡ�߀ԭ�λ�̼�����������x�ӱ�߀ԭ�����Ԡ�B(t��i)[2]����������߀ԭ�λ���Mһ�������Ќ��F(xi��n)�ۺϵ������Ĥ�����L����K�������γɸ߶Ƚ�(li��n)�����������ЙC�ۺ��ﱡĤ��������עĿ���ǣ�����������D(zhu��n)��ϵ�y(t��ng)�е���ӹ��w��Ԫ����ˣ�ͨ�^���벻ͬ��(sh��)���������Ԫ��������ӻ��F�����Խ���һ������������D(zhu��n)���wϵ(�D1)�����⣬��������ϩ���ڶ���ЙC�ۺ����б��F(xi��n)���߶ȹ�ܗ���Ķ��_����ӂ��f·����ͨ�o��[3]�������O(sh��)Ӌ�Ď�����ȫ��ܗ�������ҿ��õ���ӂ��fϵ�y(t��ng)�Ć��w���Ѓɂ�������F�����C��늻��W�����r�γɾ��й�ܗ�W(w��ng)�j(lu��)���߿�϶�ʺ;���ֲ��ı�Ĥ�����wCz-0CN��Cz-1CN��Cz-2CN�ۺϵõ��Ķ���ЙC�ۺ��ﱡĤ�քe�Q��eCPF-0��eCPF-1��eCPF-2����������D(zhu��n)��ϵ�y(t��ng)���@Щ��Ĥ�е��������늈��Ĵ̼��°l(f��)���D(zhu��n)�ƣ�ʹ��Ĥ�ʬF(xi��n)����ͬ������B(t��i)���@Щ���IJ�ͬ��B(t��i)���������惦��������SET������RESET����

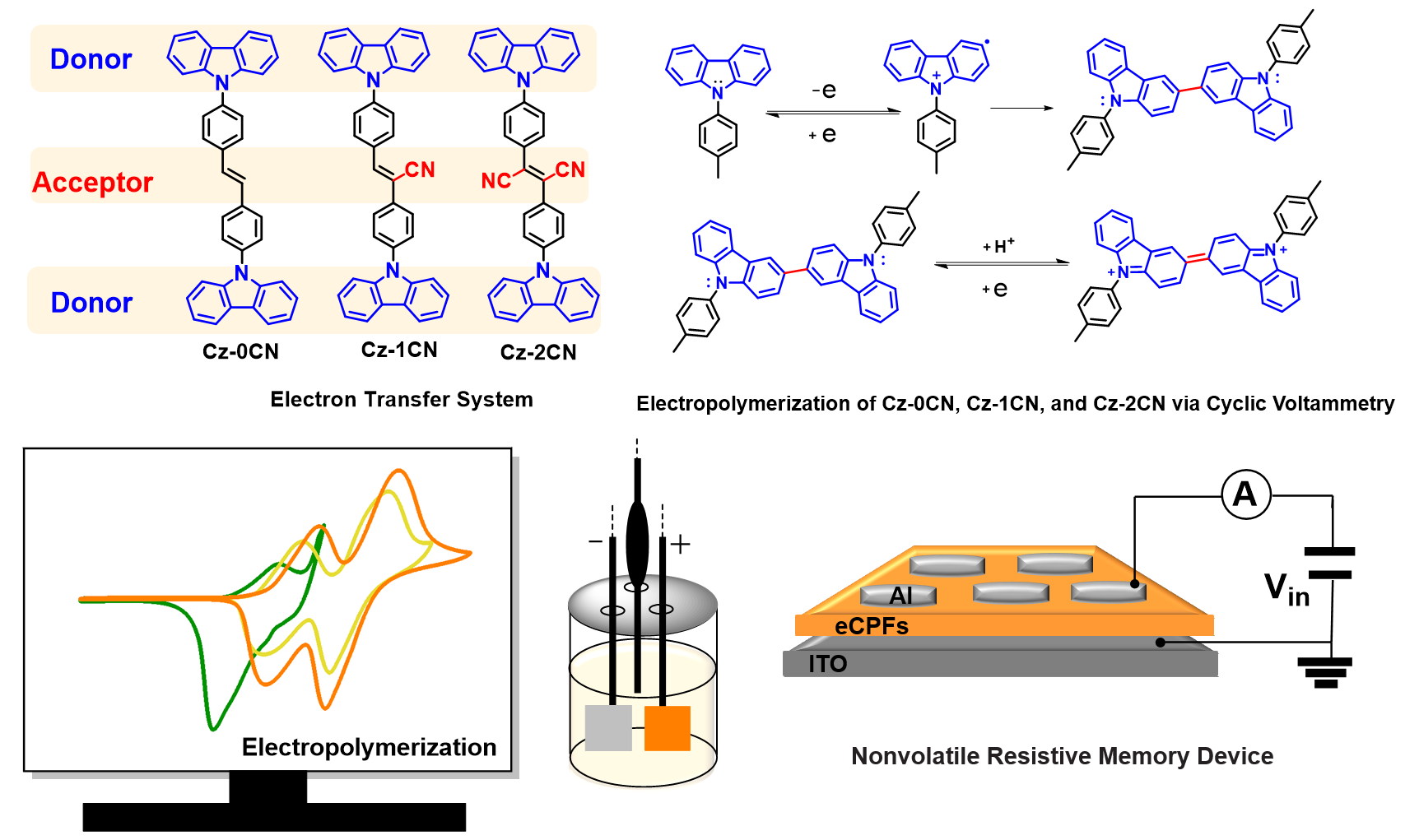

�D1. ������D(zhu��n)���wϵ���w��늻��W�ۺϣ�����ЙC�ۺ��ﱡĤ��ITO�r���ϵ����L���Լ��惦���������ú͜y���D��
����ЙC�ۺ��ﱡĤ�����Ҝؗl����ͨ�^ѭ�h(hu��n)������ (CV)�ڌ�늵�������a(ITO)��ֱ���Ƃ�ġ�ͨ�����O(sh��)Ӌ��ǰ�w�ܽ��ں������������������@����늽��|(zh��)�Ķ��ȼ����С�������x�����ɻ��������������x��������CV����ĵ�һȦ���γɡ���ؓ���������g������������x�ӵ�߀ԭ�О����������@ʾ�����@��߀ԭ��(�D2a)���ĵڶ���ѭ�h(hu��n)�_ʼ���µ�������ij��F(xi��n)�f���˶���������x�ӵ����������������ʹCz-0CN�������λ��0.75 V�քe���ӵ�Cz-1CN��Cz-2CN��0.88��0.96 V������eCPF-0��eCPF-1��eCPF-2��CV�����ÿ�����ڷքe�a(ch��n)����s5.5��8.5��9.8 nm�ĺ�ȵı�Ĥ(�D2b,c)�����eCPF-0��eCPF-1��eCPF-2���۷e��Ⱥ�CV����ѭ�h(hu��n)�Δ�(sh��)�քe��20�C100��30�C160��40�C200 nm��ȷ�����(n��i)���F(xi��n)�����õľ����P(gu��n)ϵ��

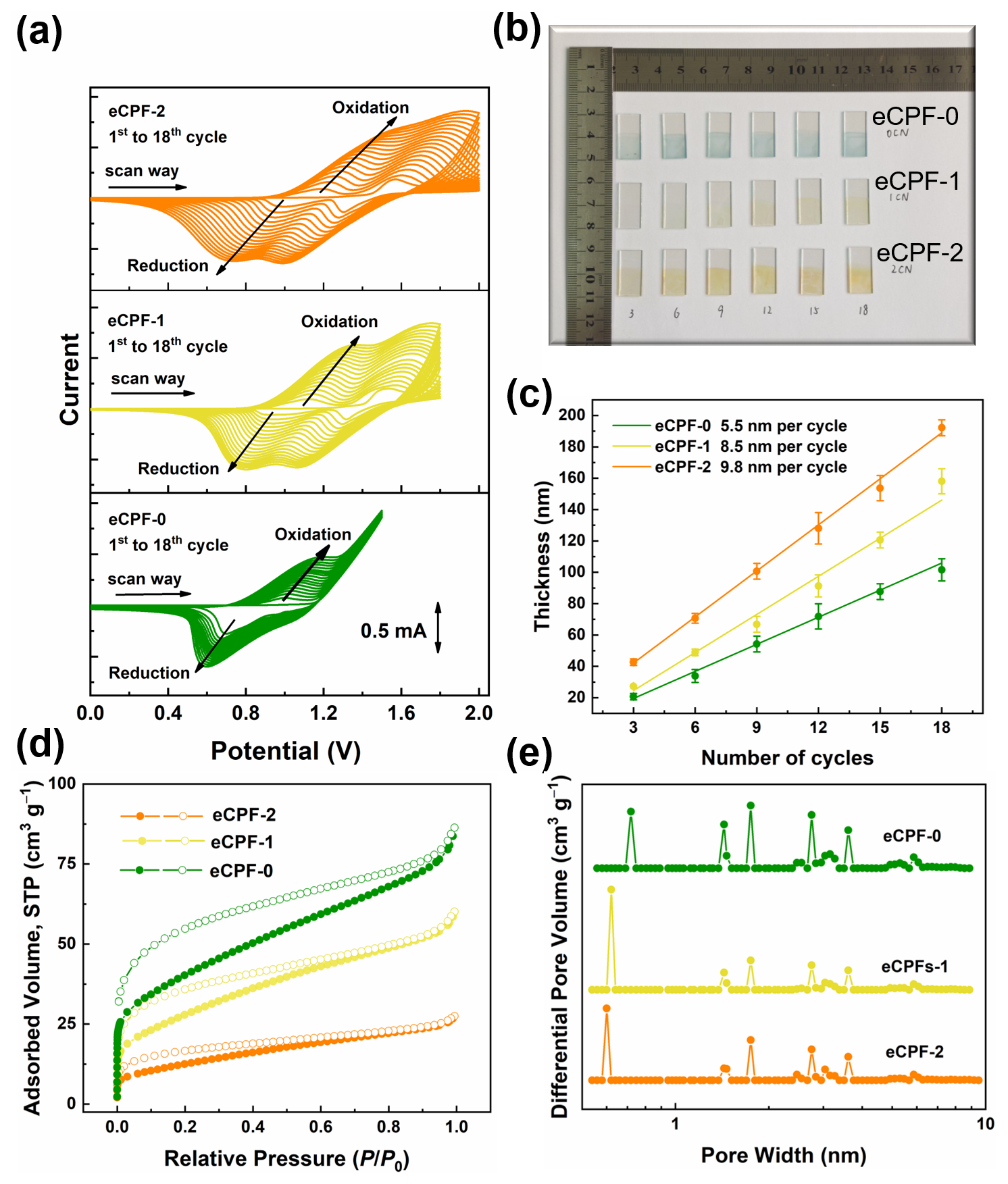

�D2. (a) �Ƃ�eCPF-0��eCPF-1��eCPF-2��18��ѭ�h(hu��n)������CV������(b) �ڲ�ͬ���������L��eCPF-0(�Gɫ)��eCPF-1(��ɫ)��eCPF-2(��ɫ)����Ƭ��(c) eCPF-0��eCPF-1��eCPF-2�ĺ���c�������ڔ�(sh��)֮�g�ľ����P(gu��n)ϵ��(d) eCPF-0��eCPF-1��eCPF-2�ĵ�����/Ó���Ȝ�������(e) eCPF-0��eCPF-1��eCPF-2�Ŀ��ֲ�������
�����~׃�Q�t����V��X�侀��������V�Ĝyԇ�Y(ji��)���C����ͨ�^늻��W�����ۺ����_���γ��˶���ЙC�ۺ���Ĥ������ЙC�ۺ���Ĥ�Ķ����ͨ�^������/Ó���Ȝؾ�����M���u������D2d��ʾ�����ж���ЙC�ۺ���Ĥ�ڵ͵���������(P/P0 < 0.01)�¶����F(xi��n)�������ĵ����գ��������@�õĶ���ЙC�ۺ��ﱡĤ�����Y(ji��)��(g��u)��eCPF-0��eCPF-1��eCPF-2��Brunauer�CEmmett�CTeller�ȱ���eֵ�քeӋ���280��190��80 m2 g�C1��ʹ�÷Ǿֲ��ܶȷ�����Փ����Ӌ�㣬���ֲ������@ʾeCPF-0��eCPF-1��eCPF-2����Ҫ���քe�����ڼs0.72��0.62 �� 0.60 nm (�D2e)��
����ЙC�ۺ��ﱡĤ���ΑB(t��i)ͨ�^��������@�R��ԭ�����@�R�M���˱�������D3a��ʾ���@Щ����ЙC�ۺ��ﱡĤ�ڎװ��ijߴ��(n��i)�@ʾ�������Ժ��B�m(x��)�����������⣬��ȼs��100 nm��eCPF-0��eCPF-1��eCPF-2�ľ������ֲڶ�ֵ�քe��5.80��5.74��6.66 nm���e�أ����_����̽����@�R(KPFM)�о���eCPF-2������d�w�Ą����W���x��߅�L��5������������Ҫ�����ƫ�Å^(q��)���O(sh��)��+5 V��ƫ��늉���Ȼ����߅�L��3���^С�����������C5 V�M����һ�Β��衣�o������KPFMģʽ�y���@Щ�^(q��)��ı����λ��KPFM�D��(�D3b)�@ʾԓ�^(q��)��ı����λ(�����C5 V)���ӵ����ߵ�λ�ã�����������ƫ�Å^(q��)���(n��i)�����ֲ�׃����ˣ�ͨ�^ƫ��늉��γ�������������^(q��)�����֮�£�ԓ�^(q��)��ı����λ(+5 V����)�@�����ͣ��������@����߅������ƫ���^(q��)��ʾ����ƫ�Å^(q��)���܇�������ȱ��Ӆ^(q��)����Ӆ^(q��)��ȱ��Ӆ^(q��)��Ĵ����f�������ЙC�ۺ���Ĥ��һ�N��Ч������D(zhu��n)��ϵ�y(t��ng)��

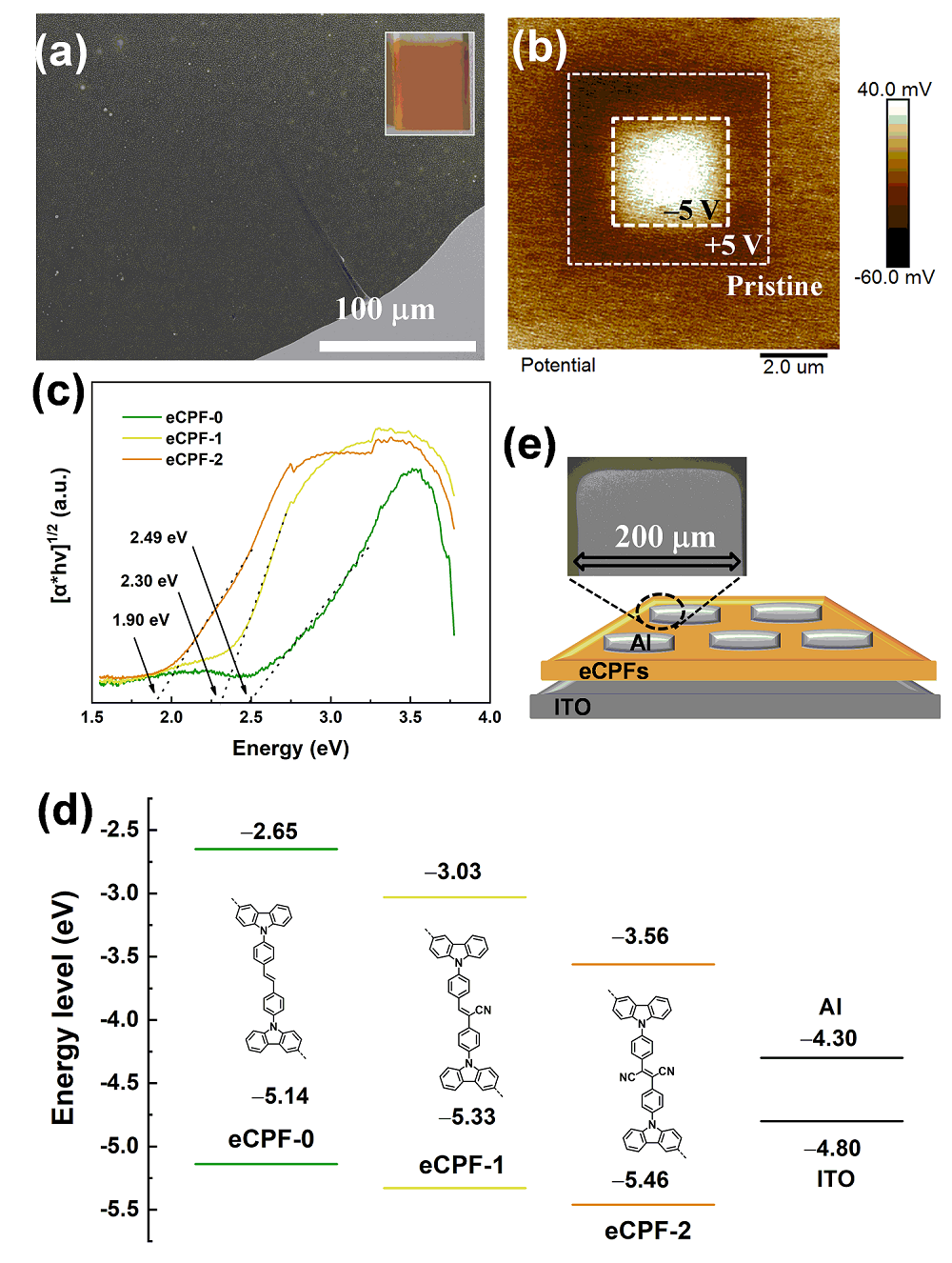

�D3. (a) eCPF-2�Ĵ�߶���ò����Ȟ�150 nm����D�鱡Ĥ�ĺ��^��Ƭ��(b) ��ʩ��DCƫ����Ȟ�150 nm��eCPF-2�M��KPFM�y����(c) eCPF-0��eCPF-1��eCPF-2�Ĺ�W�g϶��(d) eCPF-0��eCPF-1��eCPF-2��Al/ITO늘O���ܼ���(e) ����eCPF-0��eCPF-1��eCPF-2�����ʽ���ГQ�惦�����Ę�(g��u)��ʾ��D��ÿ�������ijߴ���߅�L��200�������Ρ�
ͨ�^�����Ҋ(UV-vis)���չ��V�������������V(UPS)������ЙC�ۺ���Ĥ���ܼ��M���˜y�������D3c��ʾ��eCPF-0��eCPF-1��eCPF-2�Ĺ�W�g϶�քe�s��2.49��2.30��1.90 eV��UPS�y�����@Щ��ȼs��100 nm�ı�Ĥ�����ռ��(j��)����܉��(HOMO)�ܼ����Y(ji��)��UV-vis���V�@�õĹ�W�g϶�ĽY(ji��)����Ӌ���eCPF-0��eCPF-1��eCPF-2�����δռ����܉��(LUMO)���ܼ��քe���C2.65���C3.03���C3.56 eV (�D3d)����ˣ�ԓϵ�б�Ĥ�Ď�϶��ǰ��܉���ܼ�����ͨ�^������������ϩ�I�{(di��o)��(ji��)���@һ�������ЙC�댧�w���P(gu��n)�����đ����о��Ѓ�(y��u)�ݡ�
�������쑛����(�D3e)���քe�x����(sh��)���C4.80 eV��ITO�r������(sh��)���C4.30 eV��Al늘O����ײ�늘O��픲�늘O������KPFM�Mһ���о��˸���������Al/LUMO�����ע���܉����Y(ji��)���@ʾ���S��eCPF-0��eCPF-1��eCPF-2��LUMO���ӣ�������Al/LUMO���|�λ��ʬF(xi��n)�pСڅ�ݣ������ܼ��о��Y(ji��)�����f���ceCPF-0��eCPF-1��ȣ�eCPF-2������ӂ�ݔ��(y��u)�ݡ�
�@Щ���ڶ���ЙC�ۺ��ﱡĤ�������đ����������ڭh(hu��n)���l�����M���˜yԇ���ڜy���^���У�ƫ��ʩ�ӵ�픲��X늘O�����ײ�ITO늘O�ӵء���D4a��ʾ�����Б�����������C늉�(I�CV)���������F(xi��n)�����،��惦�����_�P(gu��n)�О顣�Ի���eCPF-2���O(sh��)������M���f������0��2.5 Vƫ������늉��������g���ڴ�s0.60 V�r�������1.5×10�C7 A�ĸ���B(t��i)(HRS)�����ГQ�������2.2×10�C2 A�ĵ���B(t��i)(LRS)�����^�����Q���������������xȡ�����քe�������ГQ֮ǰ/֮����О顣����B(t��i)��LRS�ГQ���s�C2.38 V��HRS��ؓ늉������0���C5.0 V���քe�Q�����xȡ�������������О顣�������ʽ�惦������HRS׃?y��u)?/span>LRS�Q����SET���^�̣���LRS׃?y��u)?/span>HRS�Q����RESET���^�̡����@헹����У���SET���^�̰l(f��)������ƫ��늉��£�����RESET���^�̰l(f��)����ؓƫ���¡���ˣ�SET/RESET���@Щ�ГQ�О�քe��������Ϣ�Č��룬�xȡ�Ͳ������Mһ�������@Щ�������ڵ��͵��p�O����ʧ�Դ惦����ֵ��ע����ǣ������u������������Ҫ����(sh��)���c����eCPF-0�Ƃ�đ�������ȣ�eCPF-2���_/�P(gu��n)����������1000�����ϣ��@�w����ͨ�^���������Ԫ��(g��u)���ĸ�Ч����D(zhu��n)��ϵ�y(t��ng)��

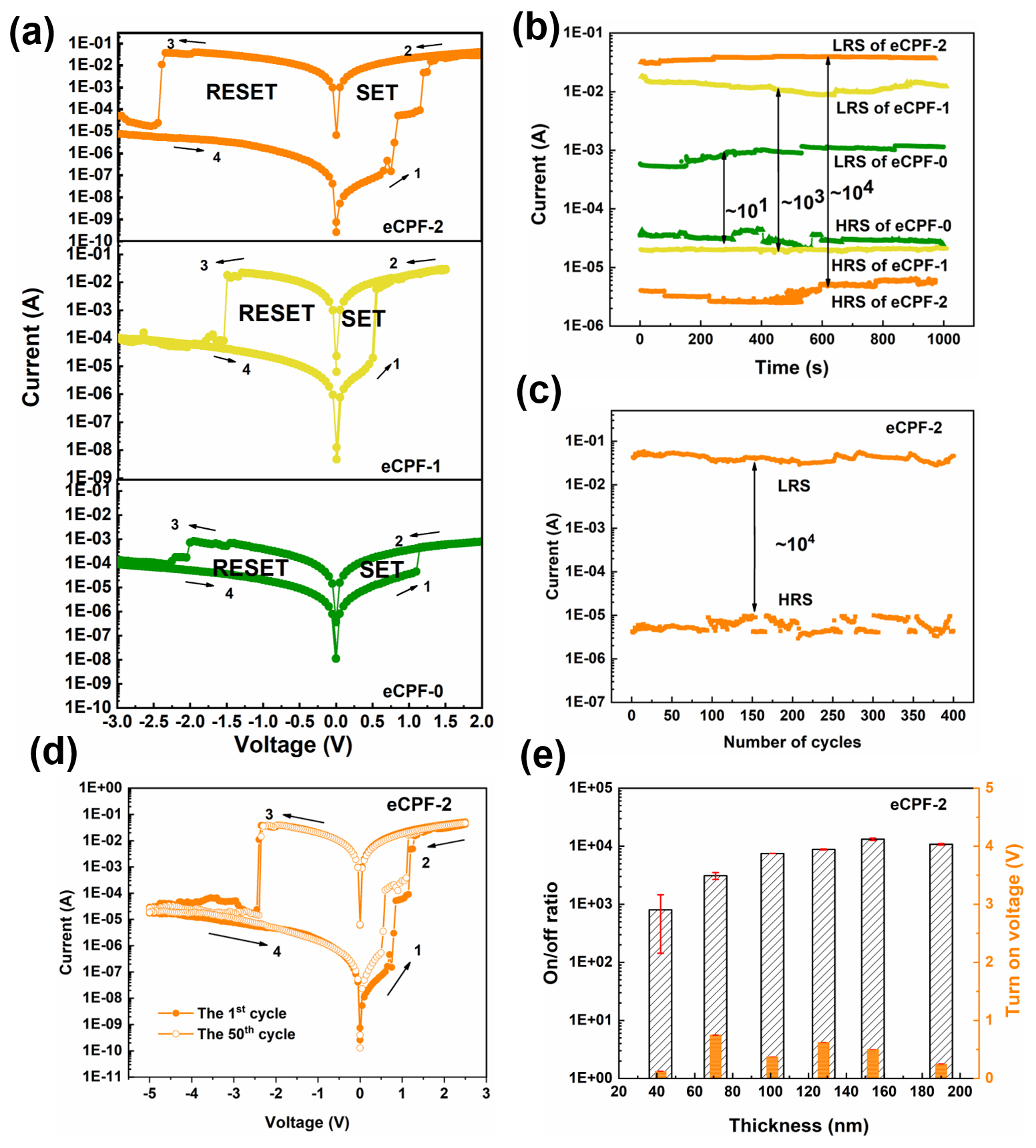

�D4. ����eCPF-0(~70 nm)��eCPF-1(~90 nm)��eCPF-2 (~150 nm)�đ��������ԡ�(a) ��������I�CV������(b) �����������_�������P(gu��n)����B(t��i)֮�g�����ГQ�µı��֕r�g��(c) �����_�P(gu��n)�;��ԵĜy����(d) ���ڼs150 nm���eCPF-2�đ���������1���ں͵�50����I�CV�����ı��^��(e) eCPF-2���_/�P(gu��n)�Ⱥ��_��늉��cĤ��֮�g���P(gu��n)ϵ��
ᘌ��������ĵ��_��늉����_/�P(gu��n)����ȣ������Mһ���������M��������yԇ����D4b��ʾ�����������������ĺ㉺ƫ���µı����y���@ʾ�����^1000 s�Ĕ�(sh��)��(j��)�惦���������л���eCPF-0��eCPF-1��eCPF-2���������_/�P(gu��n)����Ȟ�քe���֞�101��103��104����D4c��ʾ������eCPF-2�đ��������_/�P(gu��n)����400��ѭ�h(hu��n)��]�г��F(xi��n)�����˻���ֵ��ע����ǣ��������B�m(x��)50��ѭ�h(hu��n)֮��eCPF-0��eCPF-1��eCPF-2��I�CV����(�D4d)���_��늉����_/�P(gu��n)����������ֲ�׃�������������и��؏��ԡ���D4e��ʾ���_/�P(gu��n)����ȱ��F(xi��n)������Ĥ��ȵ���ه�ԡ����֮�£��_��늉��]���ܵ���Ĥ��ȵ����@Ӱ푣�����ȡ�Q�ڱ�Ĥ�ı����Y(ji��)��(g��u)��

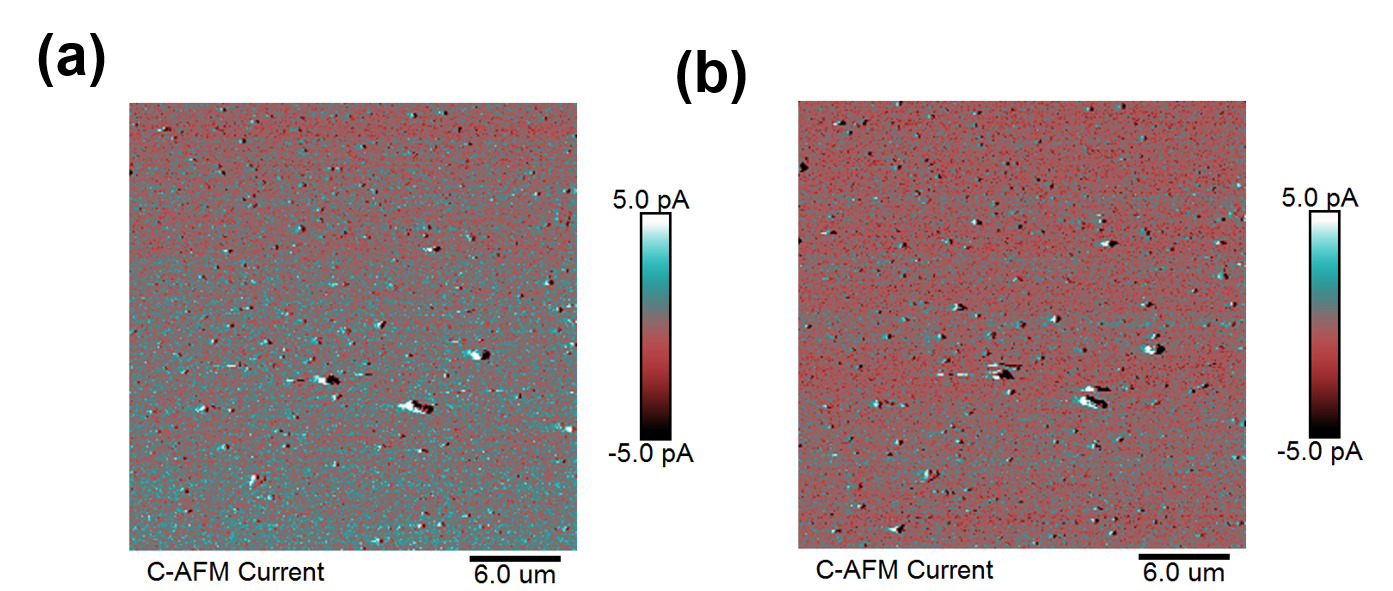

�D5. (a) ���ƫ�Ì����^�̺�LRS��C-AFM�D��(b) ���ƫ�ò����^�̺�HRS��C-AFM�D��
���⣬���Ì��ԭ�����@�R(C-AFM)���_�J�����Č�늽z�C�ơ���D5a��5b��ʾ������ͬ�����£�LRS��C-AFM����D�@ʾ����HRS��������ֵ�������a(ch��n)���ˌ�늼��z����eCPF-2�Ϸ��z�y����LRS������L�Ƴ����S�D����������@ʾ�����̖�����ӡ��@Ȼ�������̖�������γ���һ������ڌ�늟��z��ͨ������C��늈�����������B(t��i)�ГQ�Č�늙C�ơ�
���P(gu��n)�ɹ�����Electrochemical Preparation of Porous Organic Polymer Films for High-Performance Memristors�����}�l(f��)����Angewandte Chemie, International Edition�s־�ϡ����Ҽ{�ƌW���IJ�ʿ�о��������c���x�鹲ͬ��һ���ߣ�����܊��ʿ����ѩ����ʿ���O�B���о��T���n�����о��T�鱾�ĵĹ�ͬͨӍ���ߡ����x�A��������Wɽ�����늻��W�ۺϷ����M������Ч��ӑՓ���ڲ��ϱ�������o����ָ���͎�����ԓՓ�ī@�Ç�����Ȼ�ƌW����ί���Ї��ƌWԺ��(zh��n)�����Ȍ��Ƽ�����Լ��Ƽ����{���ش���Y����֧�֣��ش����x��
�����īI��
[1] Gu, C.; Chen, Y.; Zhang, Z.; Xue, S.; Sun, S.; Zhang, K.; Zhong, C.; Zhang, H.; Pan, Y.; Lv, Y.; Yang, Y.; Li, F.; Zhang, S.; Huang, F.; Ma, Y. ��Electrochemical Route to Fabricate Film-Like Conjugated Microporous Polymers and Application for Organic Electronics��. Adv. Mater., 2013, 25 (25), 3443�C3448. DOI: 10.1002/adma.201300839.
[2] Gu, C.; Huang, N.; Wu, Y.; Xu, H.; Jiang, D. ��Design of Highly Photofunctional Porous Polymer Films with Controlled Thickness and Prominent Microporosity��. Angew. Chem., Int. Ed., 2015, 54 (39), 11540�C11544. DOI: 10.1002/anie.201504786.
[3] Jin, E.; Asada, M.; Xu, Q.; Dalapati, S.; Addicoat, M. A.; Brady, M. A.; Xu, H.; Nakamura, T.; Heine, T.; Chen, Q.; Jiang, D. ��Two-dimensional sp2 Carbon�CConjugated Covalent Organic Frameworks��. Science, 2017, 357 (6352), 673�C676. DOI: 10.1126/science.aan0202.
ԭ��朽ӣ�
Electrochemical Preparation of Porous Organic Polymer Films for High-Performance Memristors
You Tao,+ Hui Liu,+ Hui-Yuan Kong, Tian-Xiong Wang, Huijuan Sun, Yong Jun Li,* Xuesong Ding,* Lianfeng Sun,* Bao-Hang Han*
https://doi.org/10.1002/anie.202205796
���ߺ���
�n���������Ҽ{�ƌW�����о��T����ʿ���������n�}�M�L��1999�������_��W�@�ò�ʿ�Wλ��֮���ڵ��z�w�c�����R���������ô���̫�A��W�Ͷ������W���²�ʿ���о�������2005��������ġ�2011��12���c���R���z�w�c�����о����������L�ں����P(gu��n)ϵ��2021��12�«@������Ȼ�ƌW����ί�Ї�-�������Ŀ�Y�����c�����ֹ��I(y��)��W�����o�ܺ����P(gu��n)ϵ��
Ŀǰ��Ҫ�о������ǹ��ܼ{��ײ��ϵ��Ƃ估���ښ��w���������ٲ��@��������Լ�늻��W���ܵȷ���đ����о������w�о����������1) �����S����(��ܗ)�ЙC���ӽ����K�O(sh��)Ӌ�����ö�N���r�I��ǹ��r�I�ķ�������(g��u)���ЙC(�s��)��ײ��ϻ��Ӷ�ײ��ϣ�ͨ�^�{(di��o)���c��(y��u)����϶����(sh��)��̽���ЙC��ۺ�������Դ���h(hu��n)����������đ��ã�2) ���ڹ�ܗ�ЙC��ײ��Ϻ�ʯīϩ�ļ{���̼���ϵ��Ƃ估���ڃ��ܼ�������đ��á����_�l(f��)�˶�ϵ���ЙC��ۺ�����ϺͶ�Nʯīϩ����ײ��ϣ��о��������ښ��w�����c���x���h(hu��n)�����o�����D(zhu��n)������Դ�惦���I(l��ng)��đ��á���Nature Commun., J. Am. Chem. Soc., Angew. Chem. Int. Ed., Appl. Catal. B-Environ., ACS Catal., ACS Appl. Mater. Interfaces, Adv. Funct. Mater., J. Mater. Chem. A, J. Hazard. Mater., Environ. Sci. Technol., Macromolecules, Polym. Chem.���ڿ��Ϲ��l(f��)��Փ��220��ƪ������11000��Ρ�ԔҊ�n�}�M���http://www.nanoctr.cn/hanbh/��Researcher ID: B-7069-2009��
E-mail: [email protected]
- �n��������WCheolmin ParkԺʿ�Fꠡ�ACS Nano�������Թ�Wͻ�|�}⁵V������������ؘ�(g��u)�������ɿ�¡����(sh��) 2025-01-19
- ��������W��贽��� Adv. Sci.�����ښ����Ǒ������ľ����|�X��֪�������˹��|�X��(j��ng)Ԫ 2024-03-25
- �Ͼ��]늴�W�S�SԺʿ���x���|���ڡ�Adv. Mater.�������г��������ضȵ��ЙC�ۺ������ 2023-05-07
- �Ͼ�������W���F� Adv. Funct. Mater. �C��: �o���ΑB(t��i)����ЙC�ۺ������ЙC�D(zhu��n)�� 2023-08-17
- �Ϻ�������W������������V�� Prog. Polym. Sci.����ò�ɿصĶ���ЙC�ۺ��� 2023-05-17
- ���մ�W��������ڈFꠡ�Adv. Mater.�������w�e��Û�ķּ�����ЙC�ۺ���ؓ�O�������ڿ��ٺͳ־õ��c�x�Ӵ惦 2023-02-09
- ��ɽ��W����ƽ/������/������ AFM��ͨ�^�{(di��o)��늻��W�w�ƌ����پ�·��Ŀɿ����[���D(zhu��n)����һ�N�Ԅ��|�l(f��)�����؏͵Ľ��پ�·�ޏͲ��� 2025-12-31
�\���P(gu��n)ע�߷��ӿƼ�
- 2026����ߌ��Ї�����Ұl(f��)չ...
- �����I(l��ng)Ʊح300+���h��I(y��)�R��...
- �P���Ж|�����L���Ѓx�����{...
- �f����Ŀ �ذ��_�֣�2025�C...
- ICIE���H(�V��)Ϳ�Ϲ��I(y��)չ�[...
- �_չ�ڼ����ۄ�������朄�δ...
- 9������Ҋ���£�AI�(q��)��+���a(ch��n)...
- �P(gu��n)���e�k�ڶ�ʮ�����Ї����H...
- �R�ۼ�˃x�� ����ȫ���̙C ...
- CPHI����չ����҃x���c�O(sh��)��...
- ���ܹ��A��朆���������22��...
