�w�S�ؼ{����CNC�����Ё�Դ�S�������������������c�����ԡ��߽Y���ȼ��ߗ���ģ��������������һ������¿��ԽM�b�γ�����������Һ���Y�������F�����صĹ�W�������ڷ����������Լ��b�Ϳ�ϵ��I����ЏV韵đ���ǰ����

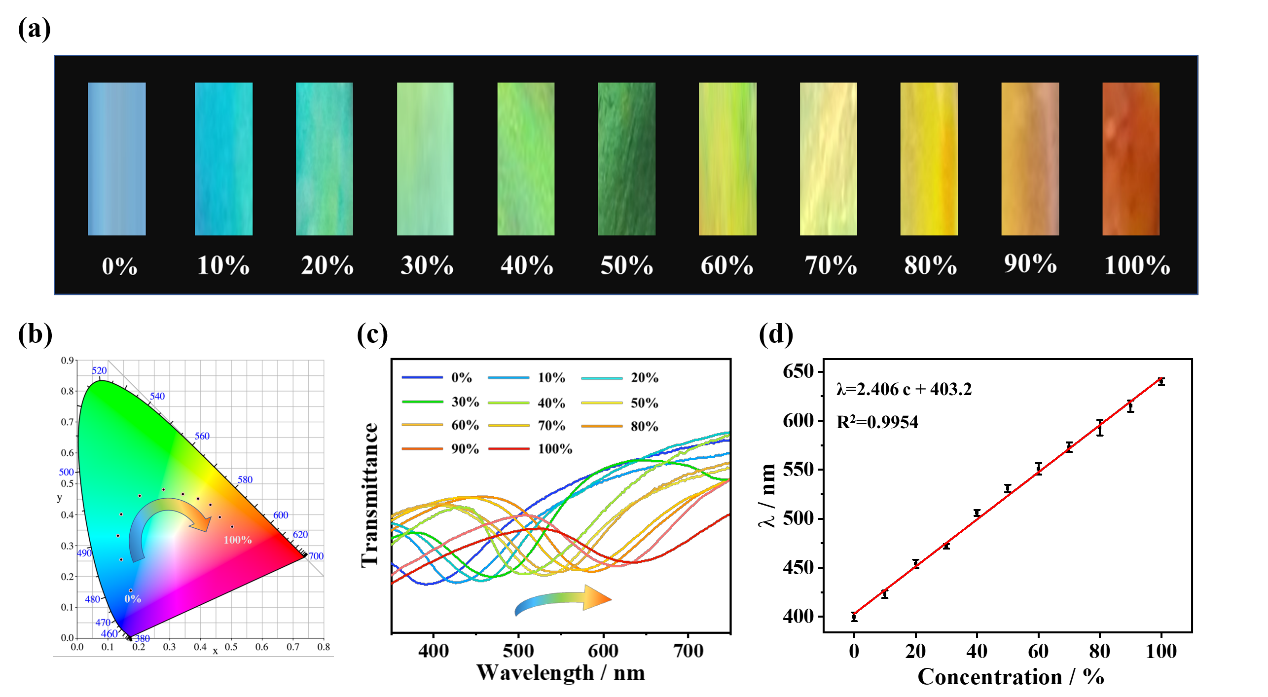

�Ĵ���W���W�WԺ�h���߷��Ӳ��χ��ҵط��Ϲ��̌����������Ժʿ�F����w����һֱ������CNC�Y��ɫ���ϵĘ������ܻ������о���ᘌ�CNC���ϴ��ԏ������g�Բ�Ȇ��}��ԓ�F���������뎧��ͬ늺ɵ�С�������܄����ۺ��サ�W�j�Ȳ������Ƃ������Կ��ۯB�Ҍ���N�h����̖���Ђ��й��ܣ�ACS Appl. Mater. Interfaces 2018, 10, 5805-5811; ACS Sustainable Chem. Eng. 2020, 8, 18484-18491���Լ���׃ɫ��Ƥ�w��������׃ɫCNC�ͺ�Ĥ(ACS Appl. Mater. Interfaces 2020, 12, 46710-46718)��ᘌ�CNC�����Y��ɫ��Ҋ���^���Ć��}��ͨ�^������������Ե��ɫ�ط����Ƃ��˾��и�ɫ�ȽY��ɫCNCĤ�����F�ˌ��ЙC�܄��Ķ������x���ԙz�y������Hansen�ܶȅ���Ӌ�㷽����ʾ�����P�C����Biomacromolecules 2022, 23, 1662-1671����ᘌ�ԓ��Ӳ��ϵĽY��ɫ���ڏ����Ч��������ҕ�X�`��}������CNC�c��x�Ӿ�늽��|֮�g���o������{��CNC���ԽM�b�О飬���F���M�b�w���L��/�̳�����Y�����L�̟o��/�̳�����Y���Ŀɿ��D׃���@�õͽǶ���ه�Ǻ���Y��ɫ��CNCĤ��Composites Part B. 2022, 209, 109456��������������ٿ�ҕ���z�yˮ���Ի��W���|�ڹ��I���a���h�������w�����ȷ��������Ҫ���x��Ȼ����CNC���Hˮ��ʹ��ԓ�����^��ˮ�������ڳ���h����ˮ��Һ�нY��ɫ�l���@��׃�����y������ˮ�h���е�Ŀ�����|�Ŀ�ҕ���z�y��
�D3. �Ҵ�푑����Θ˺�/�yԇ�����OӋ�c����
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsami.2c04995
- ���ִ�W�������/�����ƌWԺ Yoshiharu Nishiyama���ڡ�ACS Nano�����״Ό��F�w�S�ؼ{���������ӱ�Ĥ 2025-12-19
- �A�ώ����� Small���w�S�ؼ{������Ƥ������Һ���Ƃ�ߝ���������׃ɫ����׃�����z�Ҽ���������Ϳ���ϵđ��� 2025-07-09
- �������WGilles S��be���A�ώ����� Carbohydrate Polymers��Ƥ������Һ����SI-ATRP�Ƃ���H���w�S�ؼ{�� 2025-05-19
- �V����W�S�؈F� AFM�����д�׃�Ի֏������c���g�Ե�ȫ�̑B��ˮ���x�ӌ��w - �m���ڶ��������Б��� 2025-10-21
- �����S��܊���ڈF� CEJ: �ͳɱ�ԭλ������gͻ��Ħ���{�װl늙C������늘Oƿ�i ������ˮ�Ծۺ������ԭλ���L�y�{���w��늘O 2025-08-07
- �A�|�����w����ڈF� Adv. Sci.���m���ڄ��½�����s�ij�����Û���ʰl�ݲ��� 2025-03-25
