国内精品国产三级国产在线专_欧美日韩在线播放一区二区_成人xxxx视频_欧美激情视频一区_色女人综合av_久久久亚洲影院_久久久久久九九_成人免费网站在线_日韩美女毛茸茸_狠狠干一区二区

  �c�S������M��һ�ӣ�Ƥ�w�������ұ��o���ޏͣ�ͨ�^���ς��ڻ֏���Cе��늚����ԣ�ͬ�r���Б�׃Ӳ�����ԣ����ڴ�׃���£�Ƥ�w�ď��Ⱥ��g���@�����ӣ��Ա�����ص��ⲿ�̼�����ɂ�������ˣ��_�l���Б�׃Ӳ�����ԵĶ๦��ģ�MƤ�wˮ���z���P��Ҫ�����y���Ƃ䑪׃Ӳ��ˮ���z�ķ����������{���x�ӹ��쵽�ۺ����л��ߺϳ�Ƕ�νY������������y�{�����ϵĶ๦���ԣ����������ϡ���𤸽���x�ӌ�늵ȡ��������ͨ�^������ϩ�����-������߻��W��“�γ����z�����Fԭλ�Y�����Ķ��x��ˮ���z��׃Ӳ�������ܣ����ǣ��@Щ�������^�ĕr�����y�ڑ�����3D��ӡ�����R���t�W�С�

  �c����ϩ����ȣ�����ϩ����PVAm���������ƵĽY������机����S���İ��������и��ߵķ������ԡ�PVAm���V���������켈���ИI�����s�������ژ�����׃Ӳ��ˮ���z�����ڣ����ϴ�W�������ڈF������һ�Nͨ�^PVAm�����T���Y�����F�๦����ˮ���z�����Ƃ���ˮ���z�����˿������ԣ��s1300%���L�ʣ����g�ԣ�227 kPa������׃Ӳ���ԣ����Ӽs10��������ճ������90 J m^-2�����������ԣ��s80%�g������Ч�ʣ����x��늌��ʣ�0.22 mS m^-1�����@Ҳ���״�ͨ�^���W��“�����������������C�����ܵ�ˮ���z���@�N����IJ��Ԍ����OӋ�๦��Ƥ�wģ�M�����_���µ�ҕҰ��

  �c�Ѱl����ͨ�^��ͬ������֮�g�ķǹ��r�໥���Ì��F���ہ��Ƃ���в�ͬ���ܵ�ˮ���z��ͬ����ԓ�F��OӋ��ϵ�y�У�PVAm�ۺ���֮�g�l�����ۡ�ͨ�^��PVAm��Һ�м��벻�����Ľ�“�����F����x���γ�PVAm�ۼ����PVAm��ɢ�࣬��Һ-Һ߅��l��PVAm���Ҷ������sˮ�����ѣ�EGDE���Ļ��W��������PVAm朶�������С�����޵��w�e�ȣ�PVAm�ۺ����еĸߝ�Ȍ����^С���R�羧�˺��^�ߵijɺ��ʣ�ͬ�rPVAm֮�g���໥���ã�����I�����������������L�ɺ˴��M���w�������нY�������⣬��ԓ�wϵ������Zn(NO₃)₂���ɮa��PVAm��Zn²⁺����-���w��λ���ṩ��𤸽�������Ϻ��x�ӌ���ԣ�Figure 1����

Figure 1. (a) Images of the preparation process of PVAm hydrogel. (b) Schematic illustration of the PVAm hydrogel which is composed of PVAm-dense and PVAm-loose phase. The crystalline domain formed in the PVAm-dense phase provides strain-stiffening property, while the amorphous domain is responsible for the self-healing, adhesion, and ionic conductivity characteristics.

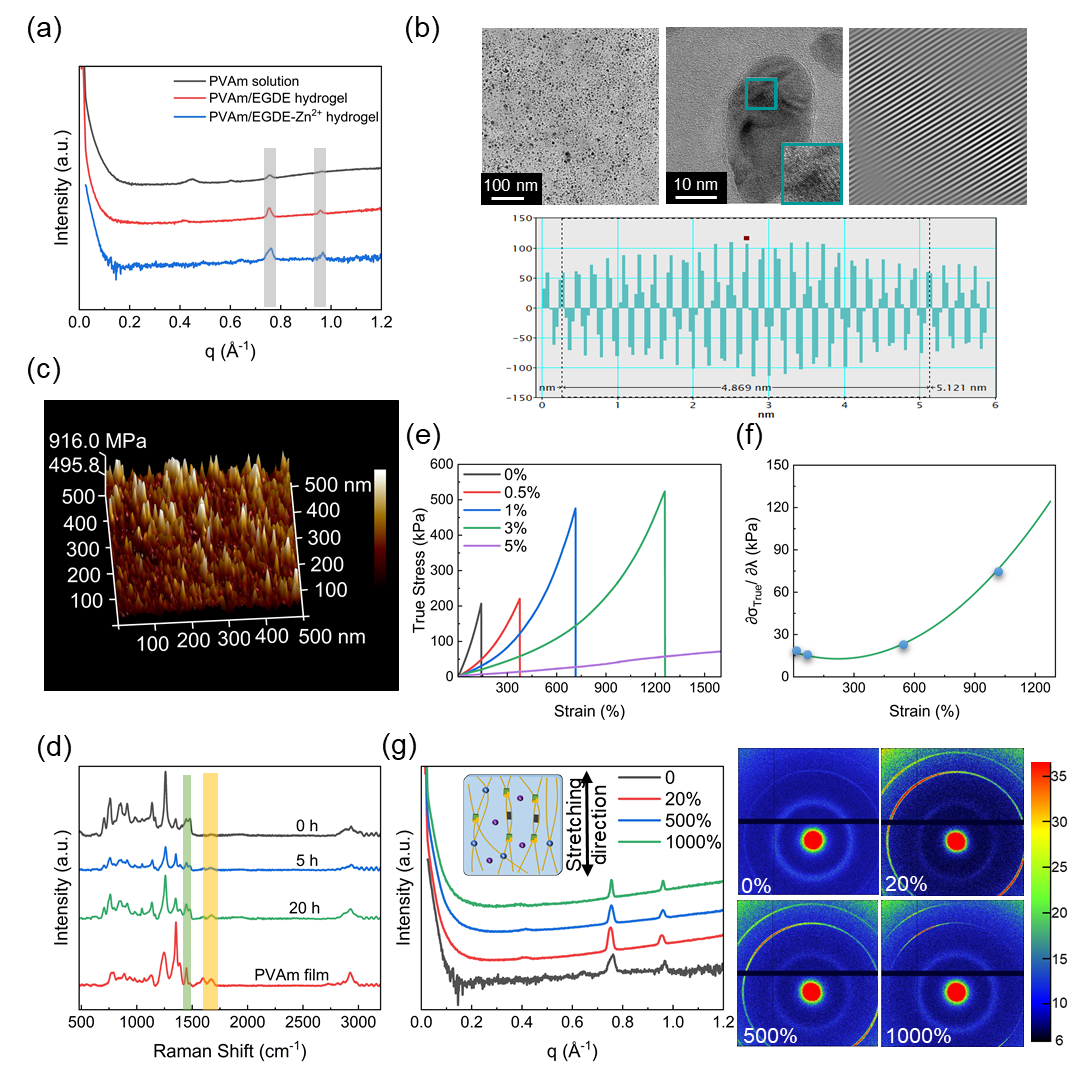

  ���C��ԓ���룬ʹ��С��X�侀ɢ�䣨SAXS�����V��X�侀ɢ�䣨WAXS����TEM��AFM��Raman��PVAmˮ���z�M�б���(Fig. 2a-d)����PVAm��Һ��ȣ�PVAm/EGDEˮ���z��0.75��0.96 ?^-1̎�ķ及���󣬱����γ��˽Y���^��Zn²⁺�ļ��벢δ��ˮ���z�ĽY�����κ�Ӱ푣��f��Zn²⁺��Ҫ������ˮ���z�ķǾ��^����PVAm��ɢ���С�����֮�⣬X�侀���䔵���@ʾ��������“���ھ����аl�����W�������ɵ�PVAm���z��δ�l�F�壬�ɴ˿����f�������������µĻ��W��“���Y���DZ�Ҫ�ġ�

  ���ˑ�׃Ӳ������𤸽�������ϡ����Ժ��x�ӌ����Ҳ���x��Ƥ�w����߂�����ܡ�ͨ�^���ۡ����������180�Ȅ��xԇ��u��𤸽���ܣ�Fig. 3a��������������𤸽���S��Zn²⁺��ȵ����Ӷ����(Fig. 3b-d)������Zn²⁺����_��5%�r���F�Ⱦ��Ɖģ�����ȵ���5%�r��ˮ���z�����p�������iƤ�τ��x������x����3%Zn²⁺��ˮ���z���ں��m�о������iƤ�⣬ԓˮ���z�����c�������ľo��𤸽���������������ķ���ϩ���~���޿��ͨ�^�����ӑ�׃��100%-1000%���͹̶���׃��1000%�����M��ѭ�h�����ȱ������ԇ���԰l�Fˮ���z���кܸߵď��Ժ͵͜���(Fig. 3e-g)�����⣬ԓPVAm/0.5EGDE-3%Zn²⁺ˮ���z���кܺõ��������ԣ����Ҝ��»֏�1С�r���Կ�����ԭ�L��11�����ң����мs80%������Ч��(Fig. 3h-i)��

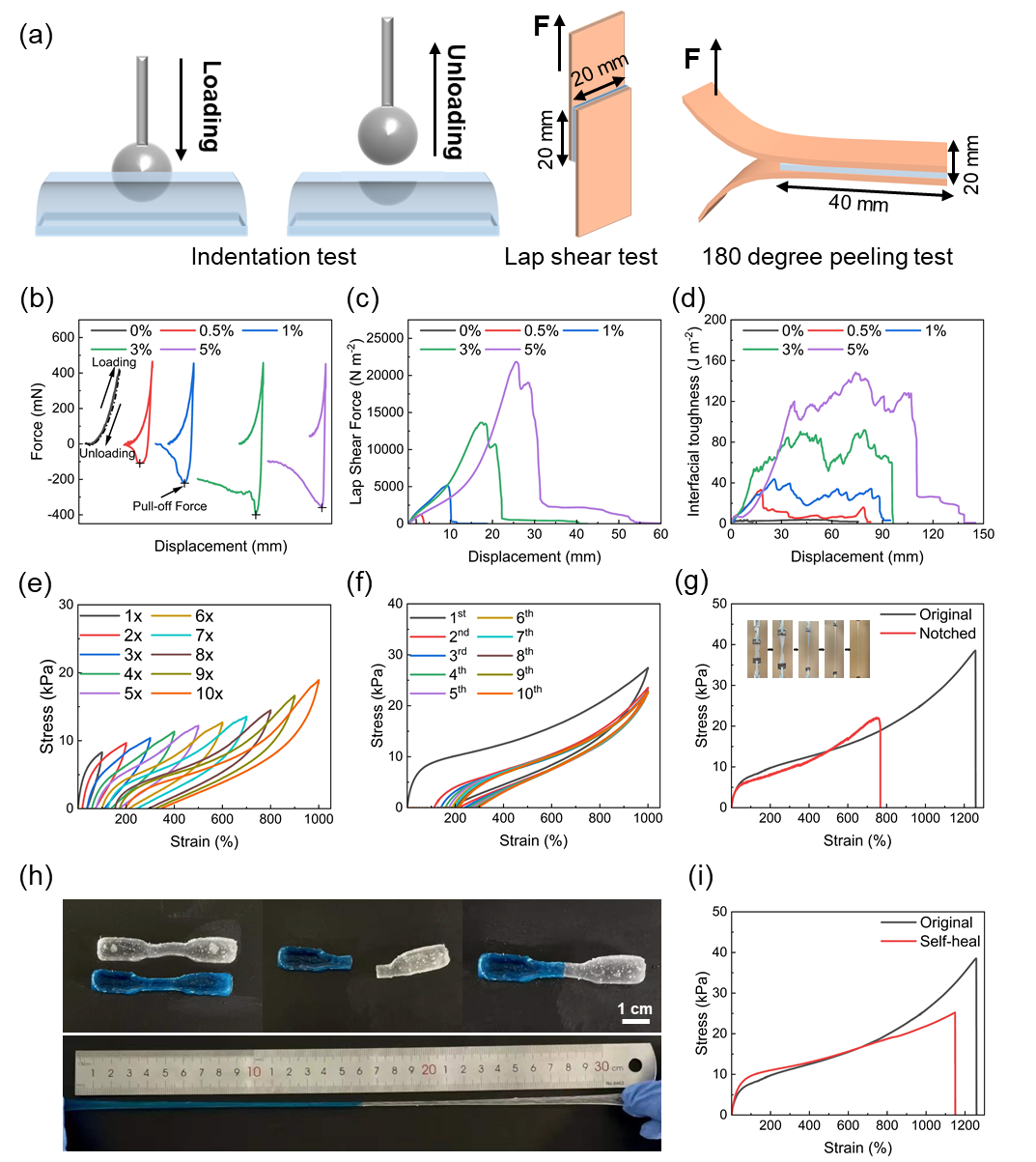

Figure 3. Adhesive, elasticity, and self-healing properties of the PVAm hydrogels. (a) Schematics of the indentation, lap shear, and 180 degree peeling tests. (b) Indentation, (c) lap shear, and (d) peeling curves of PVAm/0.5EGDE-Zn²⁺ hydrogels with different concentrations of Zn(NO₃)₂ (0%, 0.5%, 1%, 3%, and 5%). (e) Successive tensile loading�Cunloading curves of PVAm/0.5EGDE-3%Zn²⁺ hydrogel as stretched to different strains. (f) Cyclic tensile curves of PVAm/0.5EGDE-3%Zn²⁺ hydrogel at a fixed maximum strain of 1000% for uninterrupted 10 cycles. (g) Tensile stress-strain curves of original and notched PVAm/0.5EGDE-3%Zn²⁺ hydrogel. (h) Two PVAm/0.5EGDE-3%Zn²⁺ hydrogel segments healed together for 1 h at room temperature to withstand stretching. The hydrogels were colored blue with methylene blue. (i) Tensile stress-strain curves of original and self-healed hydrogels.

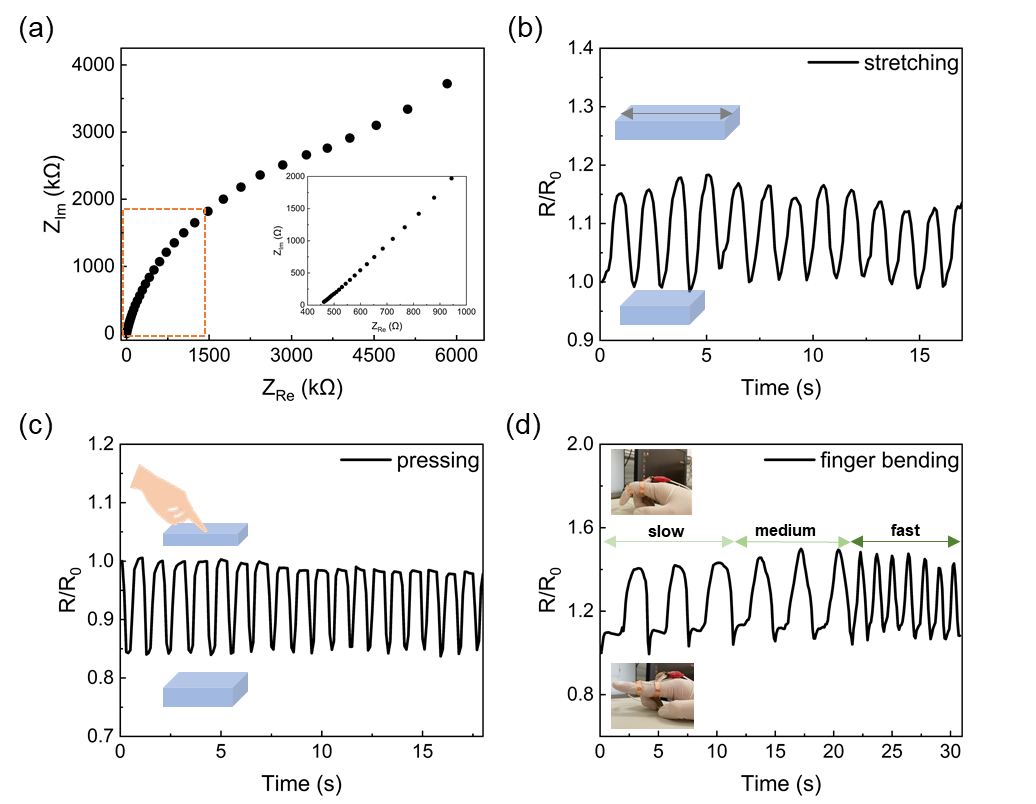

  ���P�о��ɹ�����Coacervation-Based Method for Constructing a Multifunctional Strain-Stiffening Crystalline Polyvinylamine Hydrogel�����}�l���ڡ�ACS Applied Materials & Interfaces���ϣ�ԓ���µĵ�һ���ߞ���S��ʿ��Ŀǰ�齭�ϴ�W�����ƌW�c���̌WԺ�����о��T��ͨӍ���ߞ齭�ϴ�W��������/˾�i�踱���ڡ�

  ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsami.2c08838
