��ȫ���������Ĺ��ܺ͜p̼�������������p�|������ߏ������Ե�Ӳ�|�ۺ�����ĭ���L�����ͨ�ͽ������I�������A���ۺ�����ĭ�ɷ֞���ܣ�TP����ĭ����۱�ϩ��ĭ������ϩ��ĭ���͟�̣�TS����ĭ����h����ĭ����ȩ��ĭ����ͨ�õ�TP��ĭ�����ټӹ���������������ĭ�Cе���������^�����������ܵ�TP����۱��ѣ�������ĭ���w�t���R�ӹ��Ͱl�݃ɷ�������y���M��TS��ĭ���䃞�����͟��������܄��Ժߏ��ȶ��ܵ�Խ��Խ����Pע������������ڽ��Y�����Ķ����²����y�Ի������������R�������̼��sc-CO2�������l�ݹ�ˇ�Gɫ�h���������Pע��Ȼ�������ھ�����ϩ��PVC�������wճ�ȸ��ҟ᷀���Բ��TP�ۺ����Լ��h����TS�ۺ������sc-CO2�l�ݹ�ˇ�Ƃ������ĸ߰l�ݱ��ʵ�Ӳ�|��ĭ�����^������y���Mһ��������sc-CO2�l�ݹ�ˇ�Ƃ����@��ۺ���c�ij��p�|TP/TS��������ĭ���M�ܾ�����Ҫ����Փ���x�͑��Ãrֵ�����@Ȼ�����R��������
���ڣ��п�Ժ�L���������Ɲ��о��T�F�������������-�l��-��������Plasticizing-Foaming-Reinforcing���s����PFR��һ�w�����ԣ��D1������sc-CO2��l�݄��Ƃ�ɻ����������ܵ�TP/TS��������ĭ�������ͨ�Ø�֮֬һ��PVC�ͽ��������, �m�������彻���w��CMs������PVC�γ�PVC/CMs������������Ч����PVC�ļӹ����ܺͰl�����������c���y���W�l�ݷ����Ƃ��Ӳ�|PVC�Ͻ���ĭ�����PFR��������PVC/���干����ĭ�������߰l�ݱ��ʺ�С�ݿ׳ߴ������������@�N��ĭ���Ѓ����ĸ��������Լ���ɫ�ęCе���ȣ��������ڵ͜حh������ͬ�r�����ڹ̻����ݿױ����γ��Ծ�����ɢ����PVC���B�m���ĺ�-�u����x�Y�����x����PVC/���干������ĭ�������Π�ӛ�������Լ��ɟ�ӹ������������@헹������_�l�Gɫ�Ƃ�����ܾۺ�����ĭ���¼��g�춨����Փ���A�����ڳ�ɫ�ĸ������ܺ̓����ĽY���������������ڵ͜��±��F���ď��g�ԣ��@��p��ĭ���ں�����������Ş������Ͻ�ͨ�\ݔ���������I����ЏV韵đ���ǰ����ԓ��������A ��Plasticizing-Foaming-Reinforcing�� approach for creating thermally insulating PVC/polyurea blend foams with shape memory function�����}�l���ڡ�Chemical Engineering Journal���ϣ�Chem. Eng. J. 2022, 450, 138071�����п�Ժ�L�����������꼉��ʿ���ν��������µ�һ�������������о��T���Ɲ��о��T�鹲ͬͨӍ���ߡ�

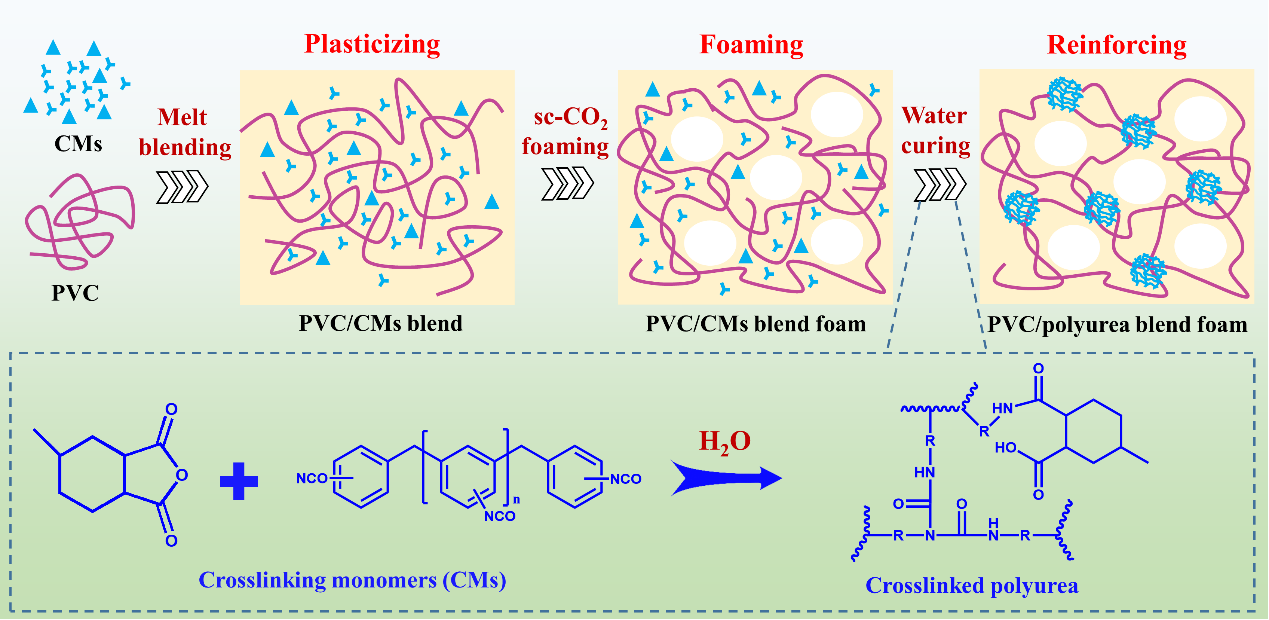

�D1.ʹ�á�����-�l��-��������PFR����������TP/TS����PVC/�����������������ĭ���^��ʾ��D��
�D2. PVC/CMs���������Cе�����Լ�sc-CO2�l���О���PVC/CMs������ģ�a��tan ������b����*�����Լ���c-d��CO2�ܽ���c͕r�g���Pϵ������PFR�����Ƃ��PVC/���干������ĭ��c-PVC-50-M1���ģ�e-f���l�ݱ����Լ���g-h���ݿY������i�����y���W�l���Ƃ��Ӳ�|PVC�Ͻ���ĭ��c-PVC-50-M2�����ݿY����
�D3. PVC/���干������ĭ�ęCе����: (a) c-PVC-50-M1��ĭ�cc-PVC-50-M2��ĭ�Լ��īI�Ј�������Ӳ�|��ĭ���s���������Ҝ��£��ı��^��(b) ��ĭ�քe��25���ͽ�����Һ��̎�����M�Љ��s�đ���-��׃���������s����500 mm min-1����(c)���s����ĭ�Ĺ�W��Ƭ��(I) c-PVC-50-M1(32 kg m-3)��(II) c-PVC-50-M2 (30 kg m-3)��(III)�̘IӲ�|�۰�����PUR����ĭ (36 kg m-3)��
�D4. PVC/���干������ĭ�ĸ������ܣ�(a) c-PVC-50-M1�Ĕ��a��Ƭ��(b) ��Ȟ�5 mm��c-PVC-50-M1�ğ����D����(c) c-PVC-50-M1�� (d) c-PVC-50-M2 �Ĺ��w�ጧ�������w�ጧ����ݗ��ጧ�ʺ͌��y��Ч�ጧ����(e) �������Ƃ�� PVC/���干����ĭ�c�īI�Ј���������ͺ���ĭ�ğጧ�ʱ��^��
�D5. PVC/���干������ĭ���Π��OӋ���Π�ӛ�����ܣ�(a) PVC/CMs��������ĭ���Ҝ��¾��кõ�����������Ť���͏�����(b) �L܇��PVC/���干������ĭ���Ƃ��^����(c) ����PVC/���干������ĭ���Ƃ��^���Լ���֧����17�����F�K���������νY���܉����������(d) �A���� PVC/���干����ĭ���Ƃ��^���Լ���֧����119.95���������������҈A���Y���܉����������(e) PVC/���干����ĭ���Π�ӛ���О飺���̶����h�� (I) ��140��C�ĺ����Џ������R�r�Ĺ��� (II) ����s���Ҝ��Թ̶��ΠȻ�� (III) ���ο�����140��C�ĺ��������֏����h�Σ�(f) ������ĭ��140 ��C �ĺ������֏����h����ĭ���^����
����������ԓ�F�����P�ڸ�����Ӳ�|PVC�Ͻ�l�ݲ������P�о��������Mչ֮һ����PVC�Ͻ���ĭ��ǰ���о�����ԓ�F�߀�l�F�h����֬�ļ��������Ч�{�ؽ��W�j�Y�������PVC��ĭ�ļ����g����Compos. Sci. Technol., 2014, 97, 74�C80; J. Appl. Polym. Sci., 2014, 131, 40567����ᘌ����ܻ�PVC�Ͻ���ĭ�_�l���l�F�����ڹ℩�������ϕr���t�ⷴ�����ڹ℩�����X�����~�ۣ��ȼt���������ڹ℩����ʯī���ܸ���Ч�����ĭ�ĸ������ܣ�Compos. Sci. Technol., 2021, 203, 108566�������~���c�����f�ĽM�ό��F����ĭ�������ȼ���ܵ�ͬ��������Adv. Eng. Mater., 2021, 2100858����
ԭ��朽ӣ�https://doi.org/10.1016/j.cej.2022.138071
���d��A ��Plasticizing-Foaming-Reinforcing�� approach for creating thermally insulating PVC/polyurea blend foams with shape memory function
