䇽���늘O������г��ߵ���Փ������(3860mAh g-1)����͵�늻��W�λ(-3.04V vs�˜ʚ�늘O)��һֱ���J����ʯīؓ�O�ĽK�O���Ʒ����䇽���늘O��֦�����L�Ͳ������Ĺ��w늽��|����(SEI)��K��䇽���늘O�Č��H���á����˿˷��������}���˂�������S�ව��䇽���늘O�IJ��ԣ�������Li���ٱ��昋���˹�SEIĤ������Ч����Li֦�������L�����⣬�ڂ��y늳��У�����늽�Һй©���c䇽���늘O�ĸ߷����ԣ�Һ�B늽�Һ���ڹ��еİ�ȫ���}���̑B�ۺ���늽��|(SPE)���ھ��������p��늻��W�����ԡ��ɱ��͡������ԏ����c늘O��ճ�������õȃ��c�����Է���䇽���늘O�������ژ�����ȫ�������ܶȵ�ȫ�̑B䇽���늳ء�Ȼ������Ŀǰ��ֹ���ķ���ˮƽ�OӋ�Ć�һ�ۺ���W�j���y��ͬ�r�M��������Li+��ݔͨ�������g�Ժ͙Cе�����Ե�Ҫ��
���գ�����������W���i�w���������_��W��I�о��T��Energy Storage Material�ϰl���������о���Փ����Constructing a Multi-Functional Polymer Network for Ultra-Stable and Safe Li-metal Batteries����ԓ�������ÿ���ӳ�-������D��(RAFT)�ۺϵķ����ϳ��˾۶���������-g-���Ҷ������Ѽ���ϩ����-r-�ی��������c(PPS)���֦�ۺ���W�j��ԓ�ۺ�����и����g�ԡ����x�ӌ���ʺ͏��Cе�����Ե����c����ͬ�r����ۺ�����˹�SEIĤ�;ۺ���̑B늽��|�������˹�SEIĤ��PPS�ڰ�늳ء����Q늳غ�ȫ늳��о��Ѓ�����늻��W����(PPS@Li/LiFePO4��600��ѭ�h������������>70%)������̑B늽��|�����Ƃ��ȫ�̑BLi/SPE/LiFePO4ȫ�̑B늳�չ�F��������ѭ�h���ܣ���0.5 C������ܶ���ѭ�h1700����������90%��1.0 Cѭ�h1000����������81%������ʹ�ø߉�NMC811���O���M�b��ȫ�̑B늳أ���200��ѭ�h�������������ʞ�72%�����_��W���ϿƌW�c���̌WԺ�����о��T��������Փ�ĵ�һ���ߣ���I�о��T�����i�w���ڞ鹲ͬͨӍ���ߡ�
����c
(2) ���Ƃ�Ķ�ܾۺ���W�j�����˹�SEIĤ�܉���Ч����䇽���늘O���ڲ�ͬ�Ĝضȡ�����ܶȵȗl���£�늳ؾ�չ�F��������ѭ�h�����ԡ�
(3) ���Ƃ�ľۺ���W�j�܉�����ۺ���̑B늽��|�����M�b��Li/SPE/LFPȫ�̑B늳�չ�F�����L��ѭ�h�����Ժͳ��ߵ����������ʡ�
PPS�ĺϳ��c����

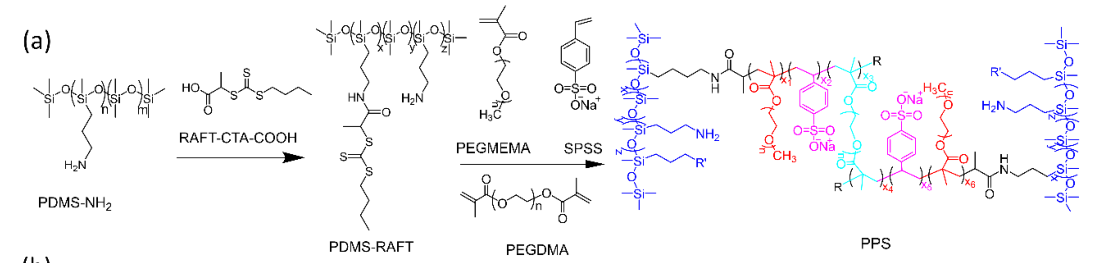

���̈D1. PPS���Ծۺ���W�j�ĺϳɡ�
����ľۺ��ﱣ�oĤ��ԓ����һ�������g�ԡ��^���ęCе�����Լ�������x�ӂ�ݔͨ����

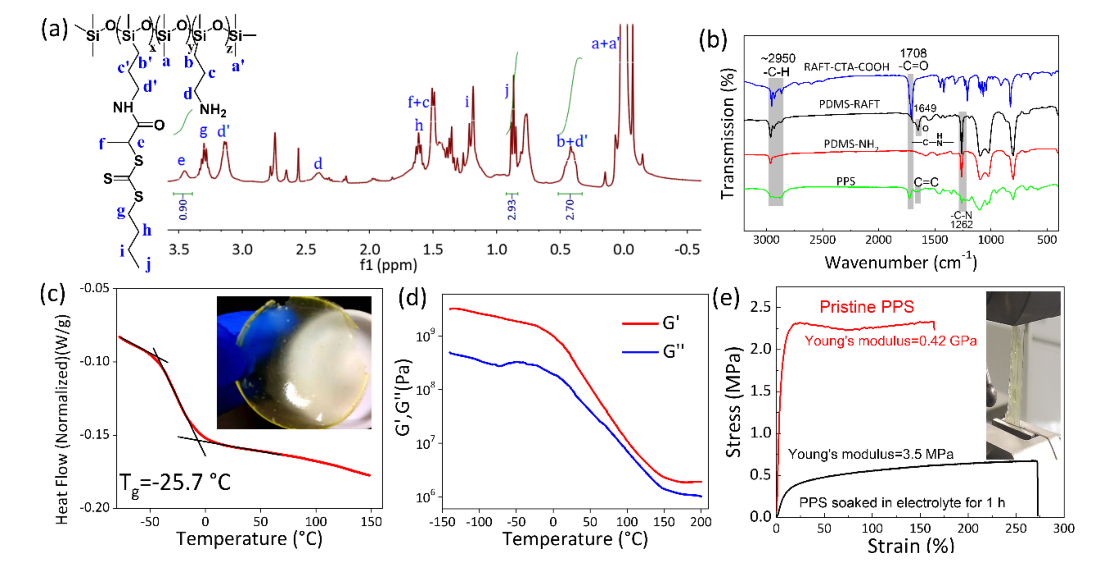

�D1. ���Ƃ�ۺ���ı�����(a)PDMS-RAFT��1H�˴Ź����V��(b)RAFT-CTA-COOH��PDMS-RAFT��PDMS-NH2��PPS��FT-IR���V��(c) PPS�ۺ����DSC������PPSĤ����Ƭ��(d) PPS�ۺ������׃�Է�����(e)PPS��늽�Һ(1M of LiPF6 in EC/EMC)�н���1hǰ�������ԇ��D��������PPS��Ĥ����Ƭ��
һ����ԣ������˹�SEIĤ���߾ۺ���̑B늽��|���ۺ���IJ������D׃�ضȑ�ԓ����늳صĹ����ضȡ���D1c��ʾ�����ϳɵ�PPS���������D׃�ض��^��(Tg=-25.7��C���D1c)�����Ҝ��¾ۺ���W�j�������z���|����������߱�Ĥ�������m���늘O�w�e׃��������PEGDMA������仯�W�����Ժ͙Cе�����ԣ�����ģ��(G��)�S���ضȵ����߶����ͣ����Ը��ړp��ģ��(G����)(�D1d)����D1e�е�����ԇ������PPS�Ĕ������L����165%���O�����쏊�Ȟ�~2.3MPa (����ģ����420MPa)����ʹ��Һ�w늽�Һ�н��ݺ��Ծ������õ����쏊�ȣ������ھۺ���W�j�е��x������ñ��Ɖģ�������朶΄����W(�@�������˲������D׃�ض�)���������Ե�����ߡ�

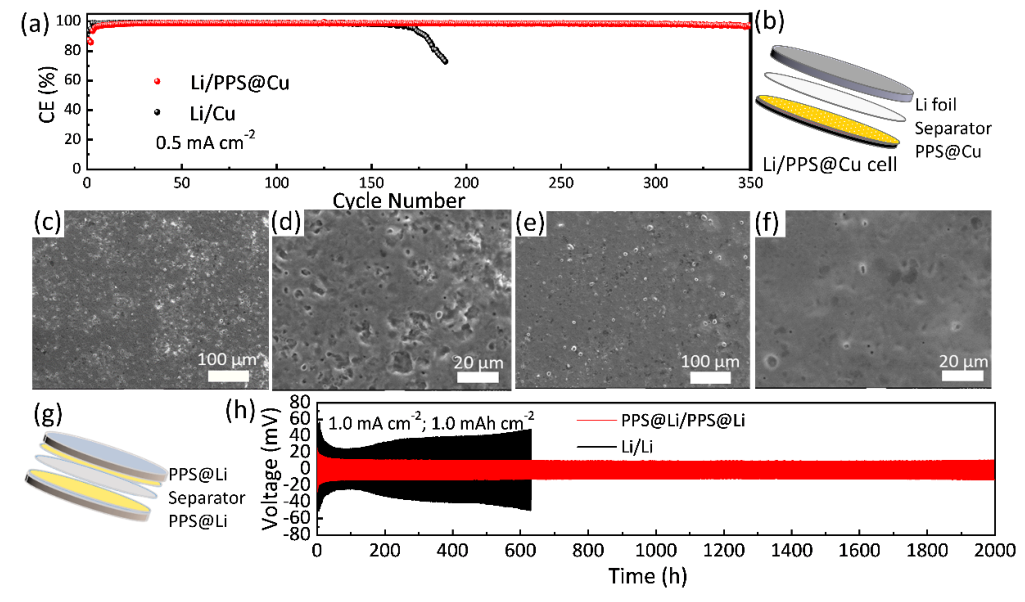

�D2.��늳غ͌��Q늳صı�����ò��늻��W���ܡ�(a)����ܶȞ�0.5 mA cm-2�rLi/PPS@Cu��Li/Cu늳ص�CEs����D��Li/PPS@Cu��늳ؽY���Dʾ��(b)Li/PPS@Cu늳�ʾ��D��(c)��¶�~����SEM�D��(e)PPS@Cu����SEM�D��(d)��(f)�քe��(c)��(e)�ķŴ��������@�R�D��(g)PPS@Li/PPS@Li늳�ʾ��D��(h)PPS@Li/PPS@Li��Li/Li늳���1.0 mA cm-2�r��ѭ�h���ܡ�
��D2a��ʾ��������ܶȞ�0.5 mA cm-2�r��Li/PPS@Cu늳ص�ѭ�h�������L��350�Σ�ƽ��CE��98.3%���������~늘O(�D2c�͈Dd)������ѭ�h�^����������䇵ķe�ۣ�䇱������F�����ɶ�ס�����^������PPS@Cu늘O��������ܡ���������PPS�ӿ��Ը��õ��{��Li�ij��e������Li��֦�������L������ܶȞ�1.0 mA cm-2�r��PPS@Li/PPS@Li늳��ܷ���ѭ�h���^2000С�r����Li/Li늳ر��F�����@��늉����ӣ��D2h�����ɷN늳ص��@����ͬ��늻��W���ܱ���PPS�����˹�SEI�ӌ�䇽���ؓ�O�����Ƿdz���Ч�ġ�

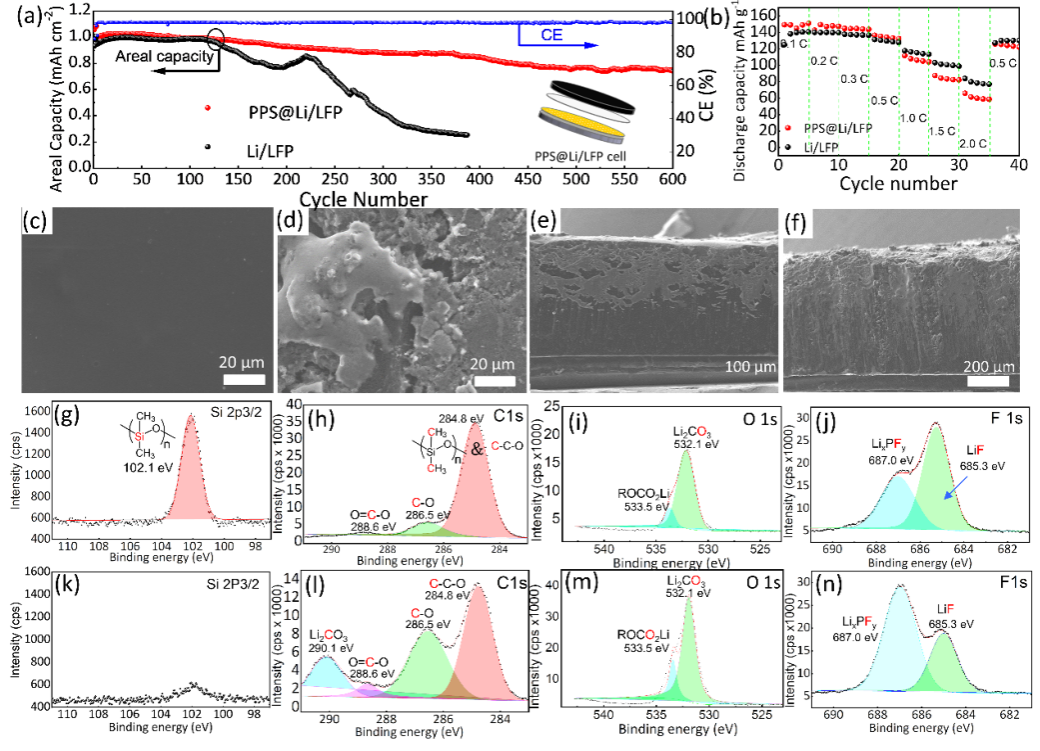

�D3.늳ص�늻��W���ܺ��늘O�ı��������(a)PPS@Li/LFP��Li/LFP늳�������ܶȞ�1C�r��ѭ�h���ܡ�(b)PPS@Li/LFP��Li/PPS늳ص����������yԇ��(c)��(d)�քe����LFP�����O��PPS@Li����Li늘O��50��ѭ�h���SEM�D��(e)��(f)�քe����LFP�����O��PPS@Li����Li늘O��50��ѭ�h��ęM����SEM�D��(g-n) PPS@Li����Li늘O��XPS���V��(g) PPS@Li늘O��Si 2p3/2�� (h) C 1s�� (i) O 1s �� (j) F 1s���V��(k) ��Li늘O��Si 2p3/2�� (l) C 1s�� (m) O 1s �� (n) F 1s���V��
��PPS@Li/LFPȫ늳��M���˺�����yԇ�����Mһ���u�rPPS�˹�SEIĤ�Č��H���á��ɈD3a��3b��ʾ��PPS���늘O��늻��W���ܿ��Եõ��@����ߡ����ȣ�PPS�ӿ�����Ч������Li��֦�����L�������^�ٵ�������䇶ѷe��PPS@Li늘O���^�쵽���ܡ������͈Թ̵ı��漰���ܵ�䇶ѷe���D3c��3e���������늘O����������䇵ķe���@ʾ������Ķ�͟o��ı�����ò������ֱ���������ɵĽY��(�D3d��3f)���@���܌���CE�����½�����Σ�Ϳ����PPS���ӿ�����䇽��ٱ����γ�һ�ӷ�����SEI�ӡ����˷����˃ɂ�늘O��ѭ�h���늺�Ļ��W�ɷ֣��M��X�侀��������V(XPS)�yԇ���l�FPPS�˹�SEI���@���p�����ЙC늽�Һ��䇽���֮�g�ĸ��������|�l�˹��η���SEI�ӵ��γɡ�

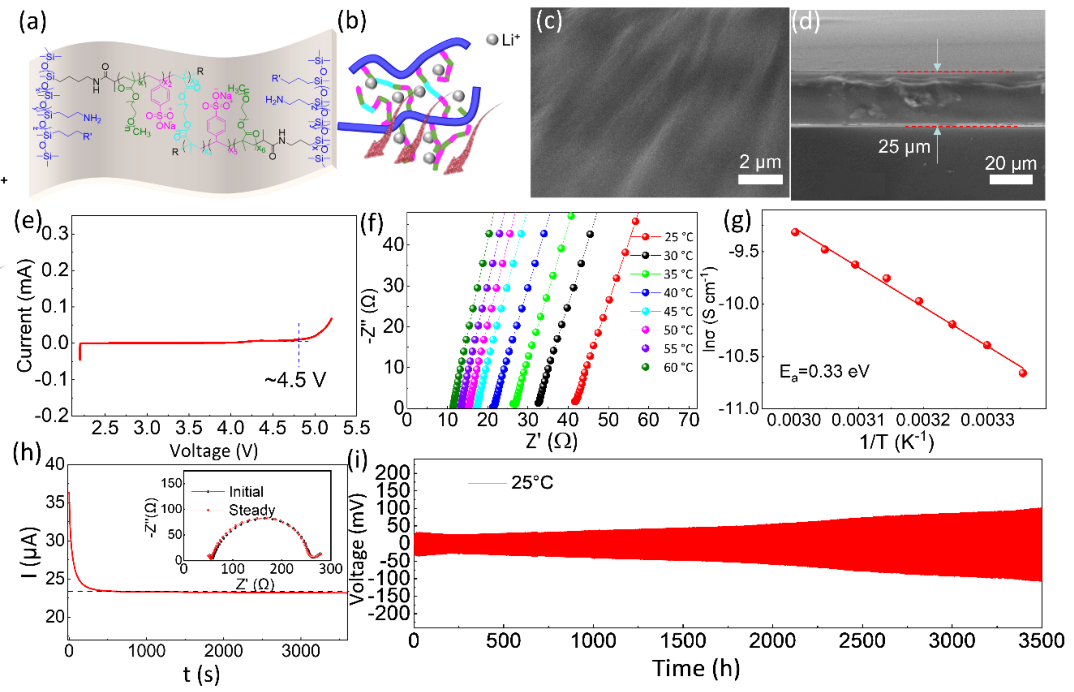

�D4. SPEs�ı����ΑB��늻��W���ܡ�(a) ���Ƃ��SPE��ʾ��D��(b)���SPEs�Ђ�ݔ��ʾ��D��(c) SPEs��SEM�D��(d) SPE�ęM����SEM�D��(e) SPE��LSV������(f) SPEs��25����60����EIS������(g) SPE���x��늌��ʵ�VFT�M�ϡ�(h) ����λ��10 mV�ĺ��λ�O���������������Q늳ص�EIS������(i) Li/SPE/Li���Q늳���25 ����ѭ�h���ܡ�

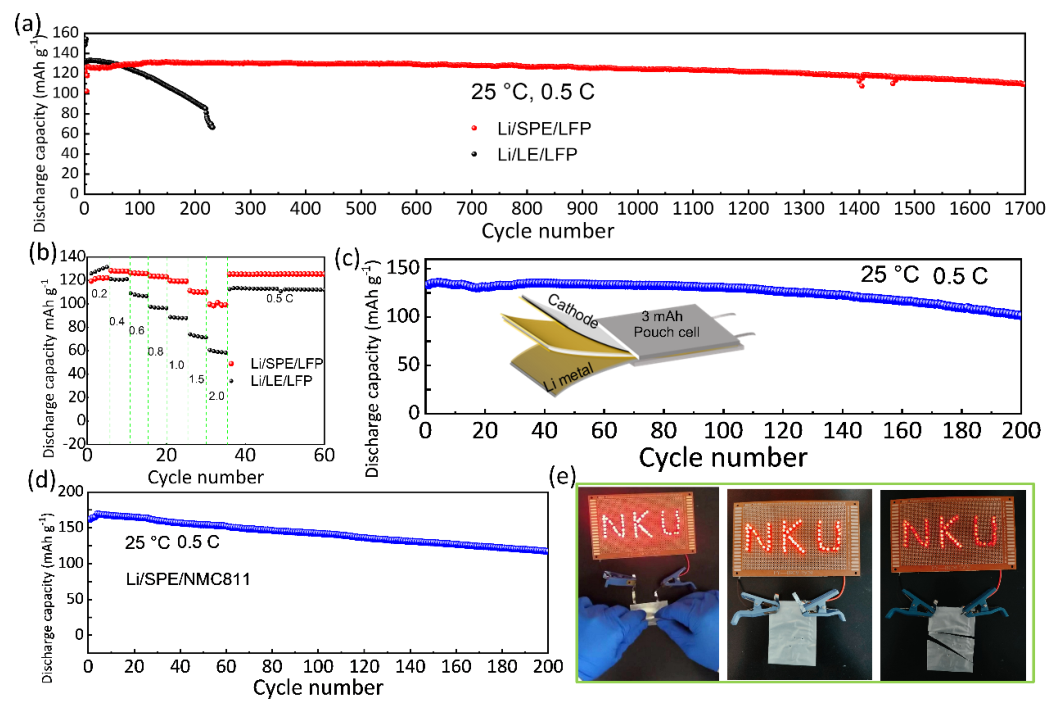

�D5.SPEs�̑B늳ص�늻��W���ܺ�Li/SPE/LFPܛ��늳ص���Ƭ��(a)Li/SPE/LFP��Li/LE/LFP늳���25��������ܶ�0.5C�µ�ѭ�h���ܡ�(b)Li/SPE/LFP��Li/LE/LFP�~��늳صı������ܡ�(c)Li/SPE/LFPܛ��늳���25����0.5C����ܶ��µ�ѭ�h���ܡ�(d)Li/SPE/NMC811늳���25��������ܶ�0.5C(1C=180mAh g-1)�µ�ѭ�h���ܡ�(e)Li/SPE/LFPܛ��늳����ۯB����ᔺ������B�µ���Ƭ��
��D5a��ʾ����25��������ܶȞ�0.5 C�r��Li/SPE/LFP��ʽ늳ر��F����������ѭ�h���ܣ�1700��ѭ�h��ķ��������109.6 mAh g-1���ĈD5b���Կ�����Li/SPE/LFP늳��ڲ�ͬ������ܶ��¶����^�ߵķ��������������Խ�ı������ܡ�Li/SPE/LFPܛ��늳���200��ѭ�h�����������ʞ�75%���D5c���������Mһ���u�����ڸ߉����O�ϵĝ��ڑ��ã���NMC811�M�b��Li/SPE/NMC811늳صij�ʼ�������162.2 mAh g-1��ѭ�h200�κ����������ʞ�72%(�D5d)���D5e߀չʾ�˲�ͬ��B���ɻ���SPE��ȫ�̑BLi/SPE/LFPܛ��늳ع�늵İl����O��(LED)������ʹ�ڴ����гɎK������������������C���@�N����SPE��늳صİ�ȫ�ԡ�
ԭ��朽ӣ�Constructing a Multi-Functional Polymer Network for Ultra-Stable and Safe Li-metal Batteries, Energy Storage Materials, 2022, DOI: 10.1016/j.ensm.2022.11.049,
https://www.sciencedirect.com/science/article/pii/S2405829722006493
���i�w�����n�}�M��Ƹ���ƃȸ����ڣ���ʿ��ʿ���ʹTʿ����Ԕ����ϢҊ�n�}�M�Wվ��https://www.x-mol.com/groups/cao_pengfei
- �п�Ժ���B�����������/ʩ�F� ACS AMI: �V�V�ȶ��ؾ��ʷ��x���� 2023-07-08
- �V�|���I��W�T����-�����n�}�M��Macromolecules����������RAFT�ۺ��{���ԵķǾ���RAFT�ۺ� 2021-05-20
- �������i�w/���_��I AFM: ����䇽���늘O��̽�� - ���߿���s�ԉ����z�����˹�SEIĤ���ۺ���̑B늽��| 2022-12-11
- ���ڴ�W�S��� EnSM�����������˹�SEI��������D���Է���PVDF�̑B늽��|/䇽��ٽ��� 2024-04-10
- �¼�������W�������ڈF� Adv. Energy Mater. �C�������ڸ������ܶ��늳صľۺ���̑B늽��| 2023-09-07
- �������������ڈF� Angew�����ӑB�I��ȫ�̑B�늳����O/�ۺ���늽��|һ�w�� 2023-07-14
- ���B������W��������ڈF� AFM�����ܻ����϶��ƾۺ������������x��Ĥ���F�x�����x�ӂ�ݔ�c���������� 2025-10-20
