��PA6�����ĵ���֬���������������õęCе���ܡ��᷀���ԡ��ԝ����Լ��ɼӹ��Եȣ���˱��V�������ڇ���܊�����ճ�����ĸ����I��Ȼ����֬�����������е���ȼ��ʹ�䱻�cȼ��O�����l����¹ʣ���������ؔ�a��ȫ���ɇ������{��������ijЩ�I��đ��á�Ŀǰ��ͨ�^��������������������������ȼ����ͨ�^���W�����������������������ȼԪ���ǃɷN���õ���ȼ���������������ȼ���������R�����W���ܡ��ɼӹ��ԵȐ����Ć��}������ڱ����������탞���C�ϸ����ܵ�ͬ�r���F����ȼ��ؽ����Q���P�I�y�}��
�Ĵ���W������Ժʿ�F��OӋ�ϳ���һ�N���Ђ�朻\��Y���ĺ�����ȼ��������PA 6-co-PEC���D1����һ���棬���Y���������������PA 6-co-PEC����ȼ�Ժ���Ϩ��������һ���棬��朻\��Y���ṩ���~�����p�Y�c���ڲ�Ӱ������ɼ��Ե�ͬ�r����˲��ϵ����W���ܡ��ɹ����F������6�ĸ���ȼ�ԡ������W���ܡ����͟��Լ��ɼ��ԡ�

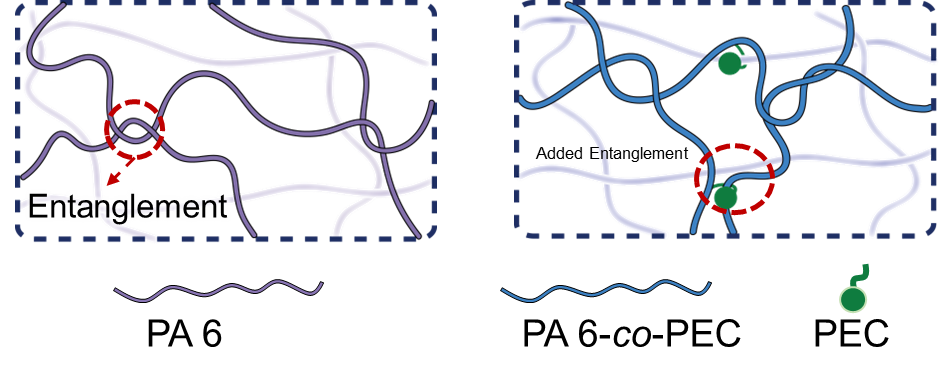

�D1. PA6-co-PEC�����p�Y�����ʾ��D
��p�Y��������δӰ푹��������ĽY���ԣ�PA 6-co-PEC��DSC�yԇ�����@�����ڷ�ͽY���ԣ��Ҿ����c������6����ĽY���ȡ��ڸ߉�ë������׃�Ԝyԇ�У�PA 6-co-PEC���F�����͵ġ�����׃ϡ���О飬�����^�õij��μӹ����ܣ�������ë���������ּ�����ij����w�S�����F���^�õĿɼ��ԣ�ͬ�r��PA 6-co-PEC�w�S�����쏊�Ȟ�4.5 cN/dtex���^������6�����12.5%��ע�ܵõ���PA 6-co-PEC�ӗlͬ�ӱ��F�������W���ܣ�����PA 6-co-PEC5�����쏊�Ȟ�91.9 MPa���^������6�����39%��PA 6-co-PEC�ğ�׃�Μضȣ�HDT���ļ�����6��110 ��C��u������PA 6-co-PEC1��PA 6-co-PEC3��PA 6-co-PEC5��115��117��120��C�����F���^�ߵ��͟��ԡ���UL-94��ֱȼ��ԇ��У�������6�O�ױ��cȼ���һ�Դ�x�_��ȼ�����ҡ�����Ѹ�����ӡ��a�����������۵β���ȼÓ֬�ޣ����F��o������PA 6-co-PEC���۵άF���@�����ƣ�ȼ���r�g����s�̡�PA 6-co-PEC5�ڃɴ��c�����x��Ϩ��ֻ�a�������۵��Ҳ���ȼ�ײ�Ó֬�ޣ�ͨ�^V-0�ȼ�����Ƶ�����LOI�yԇ�У�������6�a�����۵�������Ʒ��߅�����ӣ����»������ӣ�LOIֵ�H��22%����PEC����������˲��ϵ���Ϩ������PA 6-co-PEC5��LOIֵ��ߵ�26%��
�D2. ��PA 6��PA 6-co-PEC��N2��a����Air��b������µ�TGA����; DSC�Ķ���������c����һ��������d����������������c�������ʵ��Pϵ��e��f����ԇ�����ʾ��D���w�S��SEM��Ƭ��g����

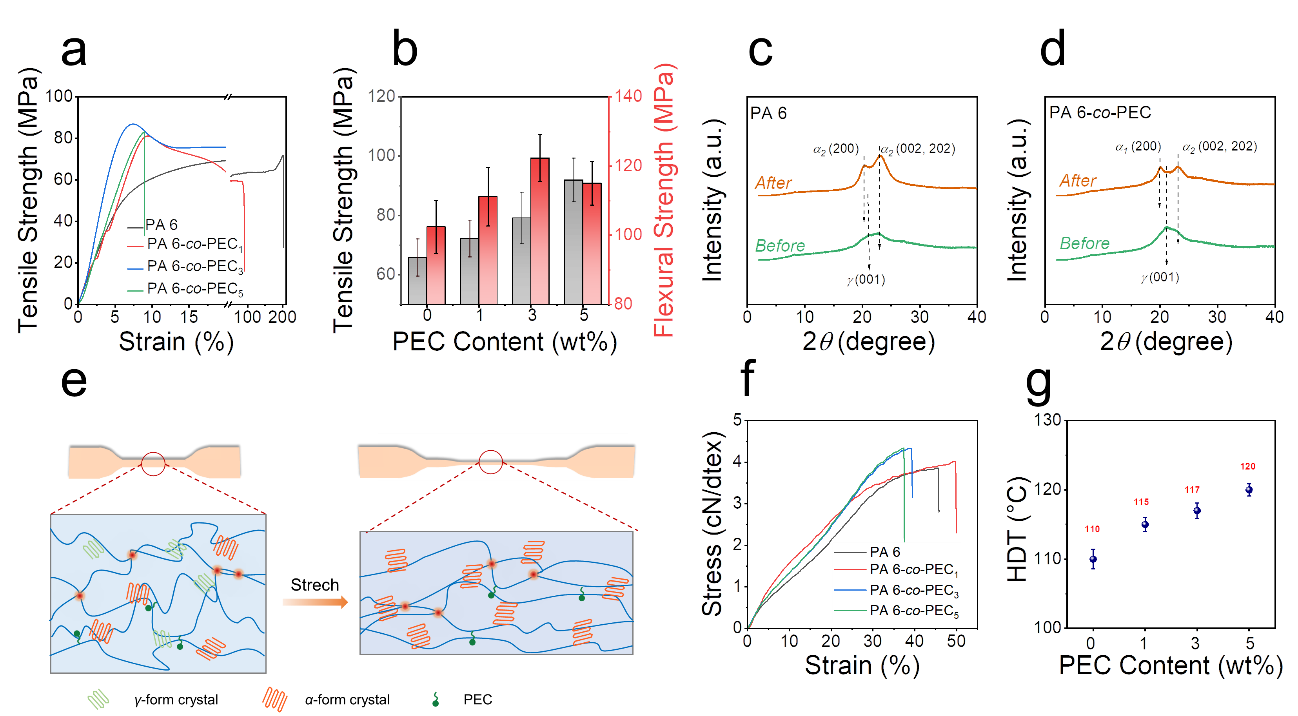

�D3. ������׃������a������͏������ܣ�b����PA 6��PA 6-co-PEC������ԇ�ǰ��c���ͺ�d����XRD����������ǰ�����Ә�����p�Y��ʾ��ģ�ͣ�e�����w�S�đ�����׃������f������׃�Μضȣ�g����

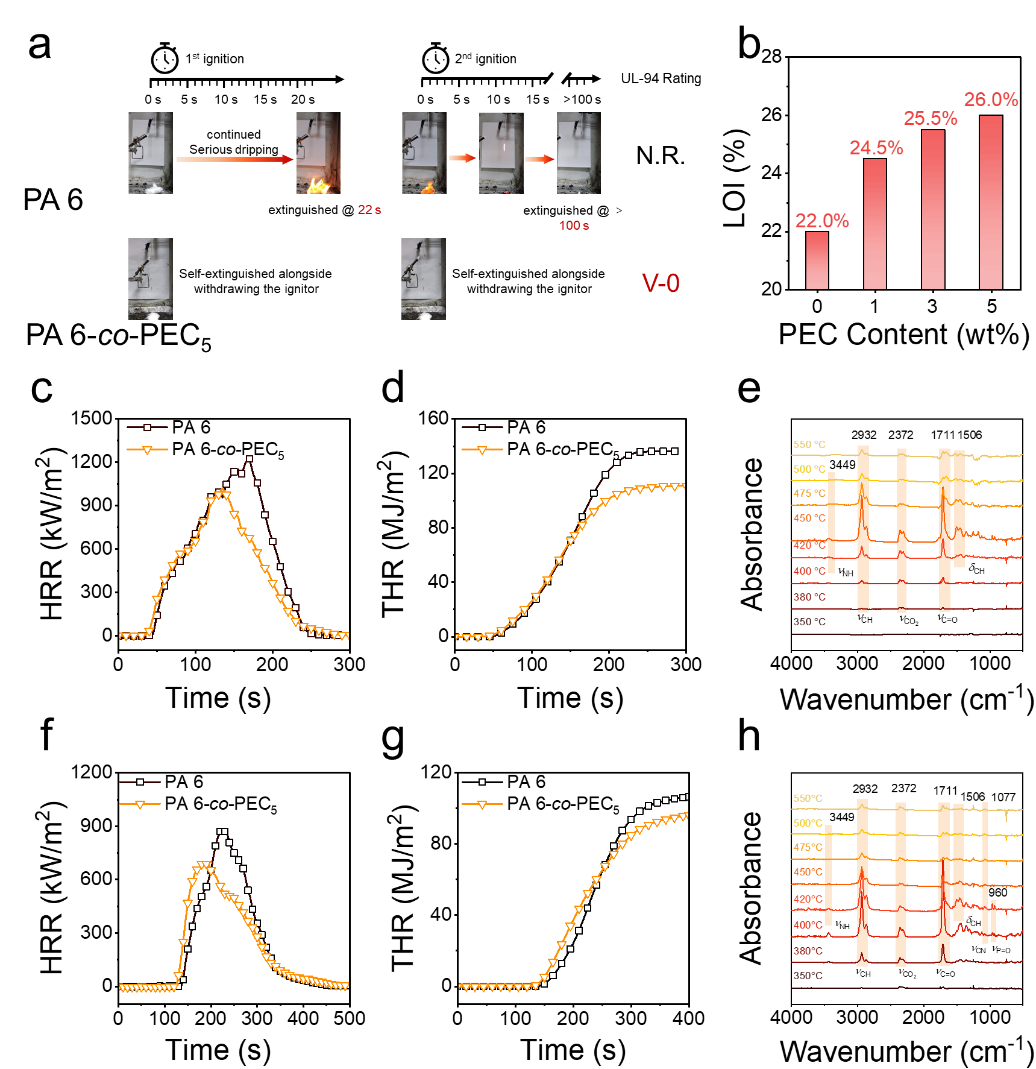

�D4. UL-94�yԇ���a��Ƭ��a��LOI�yԇ�Y����b����50 kW/m2ݗ���µğ�ጷ��ʣ�c���Ϳ���ጷţ�d��������PA 6��ͬ�ض��ή��a���FTIR���V��e����35 kW/m2ݗ���µğ�ጷ��ʣ�f���Ϳ���ጷţ�g��������PA 6-co-PEC5��ͬ�ض��ή��a���FTIR���V��h����
ԓ�����ԡ�High-Performance Flame-Retardant Aliphatic Polyamide via Enhanced Chain Entanglement�����}�l����Chemical Engineering Journal��2022�� doi.org/10.1016/j.cej.2022.140637������һ���ߞ��Ĵ���W�h���߷��Ӳ��χ��ҵط��Ϲ��̌���ҵ��Tʿ�о����Y����ͨӍ���ߞ��������о��T�������ҽ��������P�о������õ�������Ȼ�ƌW�����ش��Ŀ�n�}�塰�����g���߷��Ӳ��ϸ�Ч���w��ȼ�c�����ܻ�ԭ���c���g����51991351�����Y����
Փ��朽ӣ�https://doi.org/10.1016/j.cej.2022.140637
