��ܗ��λ�ۺ��CCPs������һ�N���صĽ����ЙC��ܣ�MOFs������������ͨ�^�ЙC���w����܉���c�����x�ӵ�d܉���s����ϣ��a��һ���߶��x�������wϵ��ͬ�r�������Ӄȹ�ܗ���������õ���ӌ���ʺͷ����������ǵ�Ŀǰ��ֹ��ֻ��һ�S��1D������S��2D���Ĺ�ܗ��λ�ۺ��ﱻ������D1�����L�̹�ܗ������ƽ���ԣ���ζ���������S��3D����ܗ�ۺ���ľ�����
����Ҫ���ǣ����ڹ�ܗ���w�Լ�d-����ܗ�������Ƃ�r���w�ͽ����x�ӿ��ܴ��ڲ�ͬ�Ļ��W�B����ܗ��λ�ۺ�����y�@�ø��|�����w�����W�Y��߀���Ǻ������ȱ���ʴ_�ĽY����Ϣ����λ�Y�������كr�B������λ�c�ȣ���Ҳ���о����ϵČ�����Լ����������˘O������y��
�D1 �����������S��3D��CCP�IJ���
���˘����������ýY���Ժߌ���Ե�3D CCP���A�пƼ���W�������n�}�M��ǰ�ڌ���ܗ��λ�ۺ�����о����A�ϣ�Adv. Sci. 2023, 10, 2205760��Chem, 2021, 7, 1224��Angew. Chem., Int. Ed. 2021, 60, 18769��Angew. Chem. Int. Ed., 2019, 58, 14731��Energy Environ. Sci. 2021, 14, 6514��ACS Appl. Electron. Mater., 2021, 3, 1947-1958��Chem. Commun., 2019, 55, 10856�ȣ������þ��ж��X����λ�c��TAPT��������w��Cell Rep. Phys. Sci. 2023, 4, 101290��Angew. Chem., Int. Ed. 2022, 134, e202207221�����x�þ������N������λ���͵��~�x���������Ľ��ٹ��c��ͨ�^ƽ����߅�εĴμ��Y����Ԫ�γɾ���һ�Sd-p��ܗ��朠�Y������ͨ�^�����w���μ��Y���B��������朠�Y�����Ķ��������S��ܗ��λ�ۺ��Cu-TAPT�����D2����ԓ�����ԡ�Single Crystals of a Highly Conductive Three-Dimensional Conjugated Coordination Polymer�����}�l���ڡ�J. Am. Chem. Soc.���ϣ�J. Am. Chem. Soc. 2023, DOI: 10.1021/jacs.3c02378����Փ�ĵ�һ�������A�пƼ���W��ʿ��������ʿ���Ͼ���W��Ƹ�о��T�轨��ʿ��ͨӍ�������A�пƼ���W������������ԓ�о��õ��Ͼ���W�R�����ں��A�пƼ���W�����ӽ��ڵ�֧�֡�Փ������ͬ�r���x�Ͼ���W���������ں��U���ɸ����ڵĎ�����

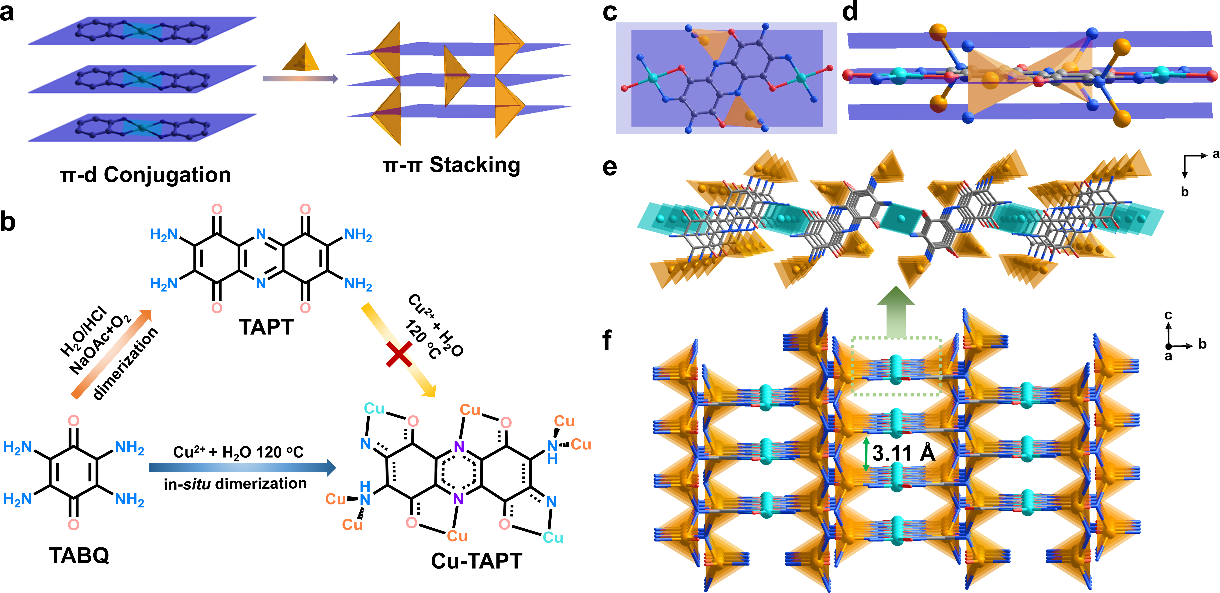

�D2 Cu-TAPT�Ę������ԺͽY��
Cu-TAPT�������õĽY������SEM�@ʾ����а���Y������òҎ�t��һ���L�ȴ�s���Ў���ʮ���ס�ͨ�^���õ͜����D����������似�g��rotation electron diffraction��RED��������������ξ��Y�����D3����Cu-TAPT�Y���о���һ�Sd-p��ܗ��朠�Y���;o�ܶѷe��p-p�Y������������֪���@�����������S�ǼܽY���Ќ��F�L��d-����ܗ�Y����3D MOFs��

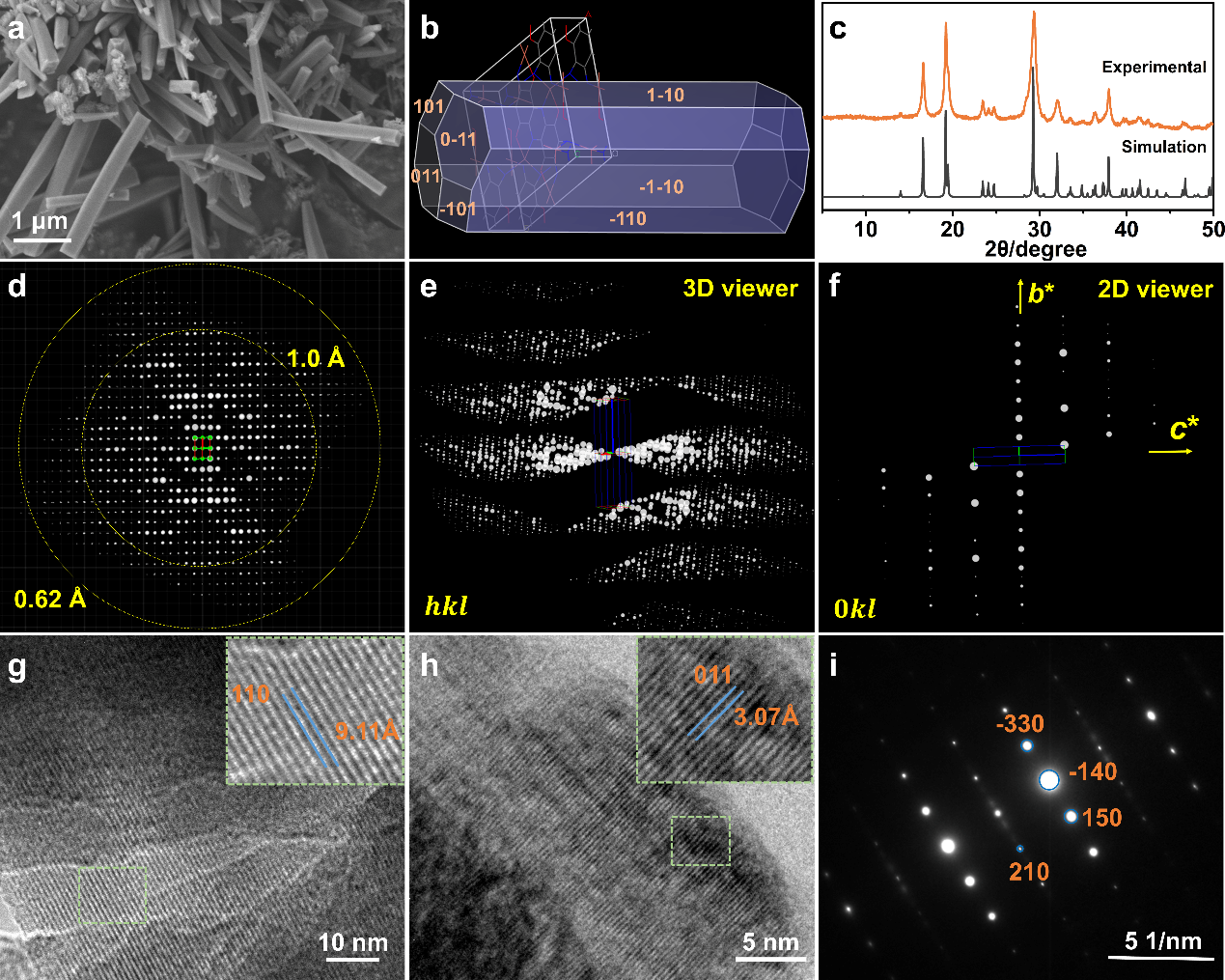

�D3 Cu-TAPT�ĽY������

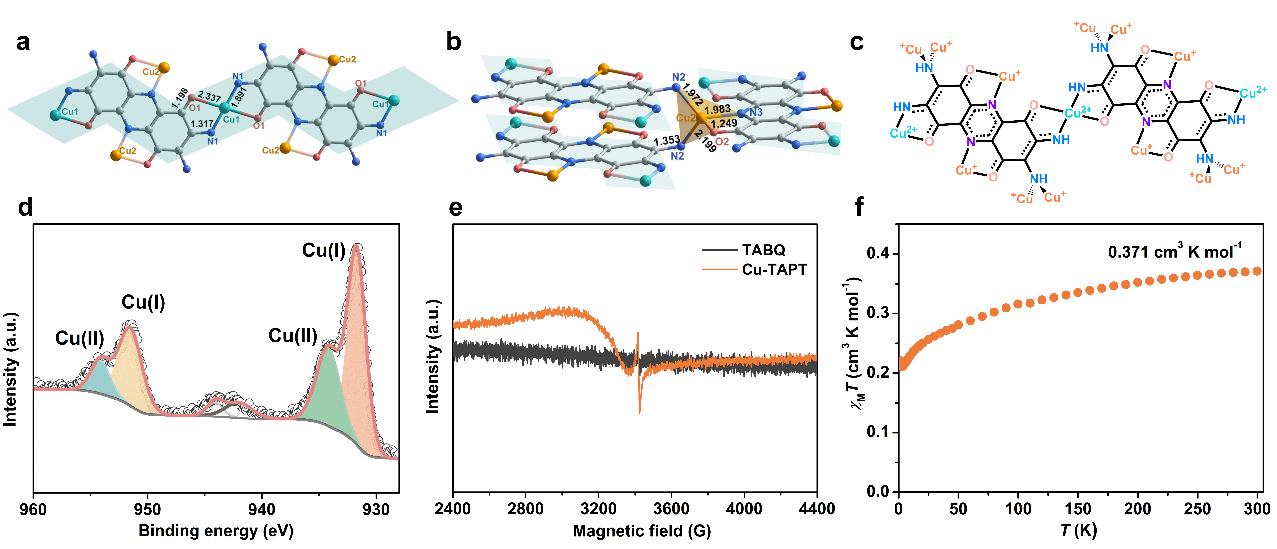

�D4 Cu-TAPT�Ļ��W�B
�������������3D CCP���γ��^��������ԭ�Ӽ��ľ��_���w�Y�����V�yԇ�Y����������Cu-TAPT����λ�Y����Ԫ�ͻ��W�B�M����Ԕ��������ƽ�������ε���λ�Y���������õ�ƽ�湲ܗ�ԣ����F���L��d-������һ������λ�ĽY����Ԫ��Ť���������w�Y�������F�����S�����c��ͬ�r��XPS���V�@ʾ��λCu�x�Ӵ��ڃɷN�r�B��Cu+�cCu2+�ı����s��2��1���ɾ��w�Y���Ͳ�ͬ�r�B�~�x�ӵ���ӽM�B��֪�����cƽ����߅����λ��Cu�x�Ӟ�Cu2+��d9�������c�����w��λ��Cu�x�Ӟ�Cu+��d10����EPR��ֱ���Ż��ʵĜyԇҲ�C���~�x���Ի�σr�B����ʽ�����ڽY���С�

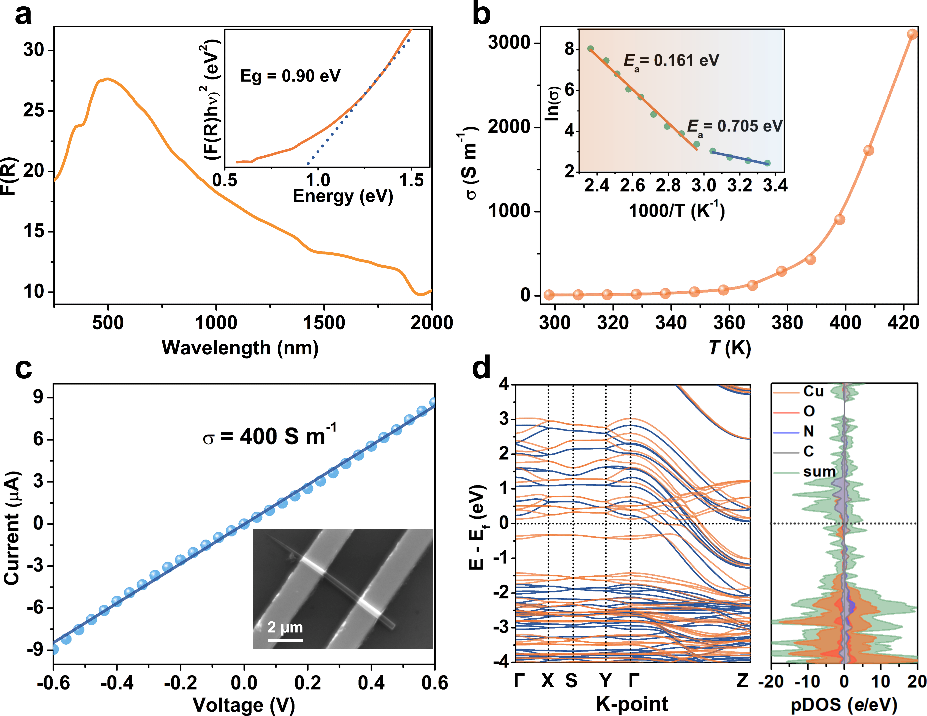

�D5 Cu-TAPT�����չ��V�͌����
Cu-TAPT�����������V�������W��϶��0.90 eV�������������w�Ĺ�W��϶���c��ƾ��иߌ����CCPs�Ď�϶�ӽ�����298-423 K�Ĝضȅ^�g������ĩ��Ƭ��Ʒ�M��׃�،���ʵĜyԇ���S���ضȵ����ߣ����ϵČ������u������423 K�r�䌧��ʸ��_3100 S m-1�������ڸ��|�����w���w��Ʒ�ī@�ã��҂�������������g�ķ�����EBL�������ˆξ����������y��Cu-TAPT�ξ���Ʒ���Ѓ����Č���ԣ�~400 S m-1��������ՓӋ���֪��Cu-TAPT��������Y���@ʾ����Z-�������M���ܼ��Ͼ��з���B�ܶȣ�������-X, X-S, S-Y�������һ��խ�Ď�϶���@ʹ��Cu-TAPT�������õČ��ͨ����Ҳ��Cu-TAPT���F���^��늌��ʵ�ԭ��

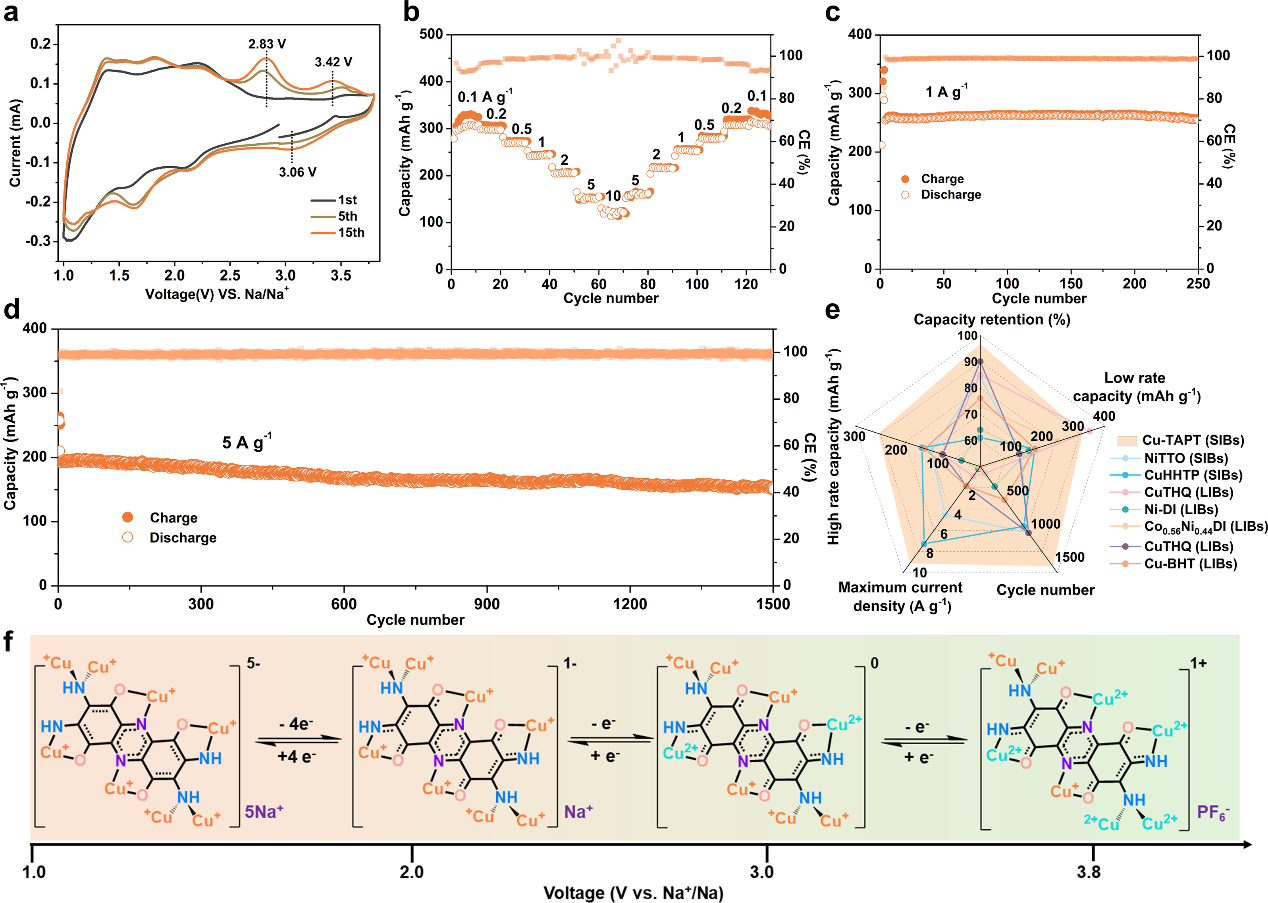

�D6 Cu-TAPT��c����
����Cu-TAPT�������õČ���Ժͷ����ԣ����ҽ����x�Ӻ��ЙC���w����������߀ԭ���ԣ����Ԙ������ж�����D�Ʒ�����늘O���ϣ��܉�ͬ�r�@�����õ������ܶȺ����ܶȡ����䑪�����c�x��늳�늘O���ϕr����늉����ڞ�1.0 V-3.8 V�ķ����ȣ���100 mA g-1������ܶȳ��늕r��Cu-TAPT늘O�Ŀ���������313.4/328.5 mAh g-1����3C������ܶ���ѭ�h250�κ����ܱ��ּs97%�Ŀ���������~253 mAh g-1������ʹ��5A g-1������ܶ��£����^1500�γ��늺�����Ҳ�ܾS����152 mAh g-1�����F��������ѭ�h�����ԡ�
���Y��ԓ����ͨ�^���_�ĽY���OӋ���@�����������S��늹�ܗ��λ�ۺ���ξ���Cu-TAPT�����ξ���������_400 S m-1���阋����߿��Y�������Ì���ʵ����S��ܗ��λ�ۺ����ṩ���µ��OӋ˼·��Փ�������J��ͨ�^���w�OӋ�Ϳɿغϳɣ������Mһ����չ��ܗ��λ�ۺ���ĽY����ͣ��Ķ��،���ܗ��λ�ۺ���đ���ǰ����
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/jacs.3c02378
