���늳������䳬�ߵ������ܶȣ�2600 Wh kg-1�����J����һ�N�O�߸���������һ���ɳ��늳ء�Ȼ���������^���Ї��ص��w�e��׃���ɶ�������Ĵ���Ч��������Ӱ�늳ص�ѭ�h�����ԣ����s�Ĺ�-Һ-�����D��������N�Ķ�����D���^����ɾ���������߀ԭ�����W���}���ڸ���ؓ�d��ؚ늽�Һ�l���£��������}������ͻ����ͬ�rҲ����늳ذ�ȫ������[������ˣ��OӋ��S��늘O�Y����������Ч���������������N�D���̓�����ȼ���ܵ�ճ�Y����ȫ��������늳����ܾ�����Ҫ���x��
���ڣ����B������W�����A����ᘌ�PVDFճ�Y���зǘO�Ի��F�o����Ч���ƴ���Ч�����Ҵ�LiPSs�D����������������ճ�Y��ֻ����LiPSs���o����LiPSs�D����ϵ�І��}����������͡�����-���|�{�ء��fͬ�����������Li-S늳ظ�ؓ�d��r�µ�늻��W���ܺ���ȼ���ܡ�������-���|�{�ء���ճ�Y��PATͨ�^�o�ܵķ����g�fͬ���{��LiPSs�D������������S���ĘO�Ի��F�ṩ���^����LiPSs�������������@������LiPSs�Ĵ����ұ�������LiPSs�ɱ������Ľ��|λ�c���D�����Ķ��{���������߀ԭ�����W�����⣬PAT�е��o�����þW�j�x��ۺ�����ĄӑB���W���ܣ������ھ���ѭ�h�^�����ɻ��Բ����w�e׃����ɵ����O�Y���Ɖġ����⣬PAT�������Ѓ�������ȼ���ܣ���Ч�����Li-S늳صİ�ȫ���ܡ���ˣ���PAT��ճ�Y����Li-S늳���5 C�µ�ƽ����������617.34 mAh g-1�����Ѓ����ı������ܣ�����2 C��ѭ�h800�κ�����������629.1 mAh g?1����ʹ�ڸ���ؓ�d��9.84 mg cm-2����ؚ늽�Һ��E/S = 3.56 ��L mg-1���l���£�PAT��Li-S늳ؾ���9.58 mAh cm-2��ƽ����e�����͵���3 mV Li2S�ɺ��^�λ��ԓ�����OӋ��һ�N��S��늘O�Y����������Ч���������������N�D���̓�����ȼ���ܵ�ճ�Y���������Li-S늳ظ���ؓ�d��r�µ�����߀ԭ���������W����ȼ�����ṩ���Ќ����е���˼·��ԓ�����ԡ�3D Adsorption-Mediator Network Polymer Binders Improve Redox Kinetics and Flame Retardant Performance for High Loading Lithium�CSulfur Batteries�����}�l���ڇ��H֪���ڿ���Advanced Functional Materials���ϡ����B������W��ʿ�����鱾�ĵ�һ���ߣ������A���ڞ鱾��ͨӍ���ߡ�

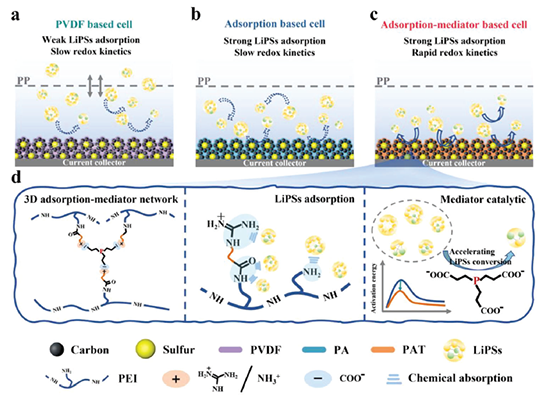

�D1. ��ͬճ�Y����LiPSs���D���^��ʾ��D�͡�����-���|�{�ء���ճ�Y����PAT���ĽY���͙C��ʾ��D��
ᘌ�PVDFճ�Y���зǘO�Ի��F�o�����ƴ���Ч������LiPSs�D�����Լ�������ճ�Y��ֻ����LiPSs���o����LiPSs�D����ϵ�І��}�����������������-���|�{�����fͬ�����ԃ���LiPSs�D���^�̡����ȣ��������S���O�Ի��F�ľ���ϩ�����c������ͨ�^��������������������ճ�Y��PA���S���|������(2-���һ�)좣�TCEP��ͨ�^�o����������wϵ�γ�3D������-���|�{������ճ�Y��PAT��PAT�еĘO�Ի��F��-NH2��-CONH����������LiPSs�Ļ���λ�c������Ч���ƴ���Ч�������������Ľ��|�������c��������LiPSs�������M����Ч�{��LiPSs�D���^�̣�ԓ������-���|�{�����^�̿����Ҹ�Ч�����⣬PATճ�Y���е��o�����þW�j�x��ۺ�����ĄӑB���W���ܣ����ڜp�pѭ�h�^�����ɻ��Բ����w�e׃����ɵĽY���Ɖģ����������ѭ�h������

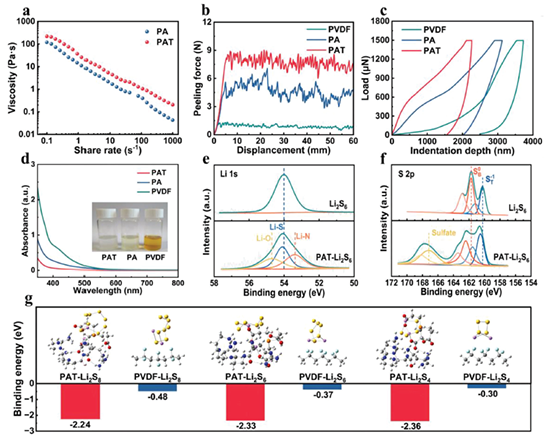

�D2. PATճ�Y�����W���ܺ���������������
�ۺ���ճ�Y�����Ѓ����ęCе���܌��S�����O�Y���������P��Ҫ������̽��ճ�Y���Ŀɼӹ����ܣ���PA��PAT���O�{���M���˼�����׃�yԇ���Y��������PA��PAT���O�{�Ͼ����F�����@�ļ���׃ϡ�О飬�@���C����늘O�{���Ƃ��늘OƬ��Ϳ�^���Ѓ����Ŀɼӹ����ܡ�����̽��늘O�c�����w��ճ�����ܺ�늘O�����W���ȣ���ʹ�ò�ͬճ�Y�������OƬ�M����180�����x�ͼ{���ۜyԇ���Y��������ʹ��PATճ�Y�������O�{���c�����w�ď�ճ�����ܞ�����ճ�Y��PVDF��8.7�������⣬�{���ۜyԇ�Y���Mһ���C����PAT�����O���Ѓ��������W���ܣ�����PATճ�Y����PVDFճ�Y���������Ƃ��ؓ�d늘O�����⣬ճ�Y������LiPSs߀���Џ������������@�����늳�늻��W���ܵı�Ҫ�l�������ÿ�ҕ����������UV-Vis���V�yԇ��PATճ�Y�������������M����̽����PAT�������Li2S6��Һ�ɳ�ʼ���Sɫ׃��oɫ����UV-Vis���V��Li2S6����������ʧ�������䌦LiPSs���Ѓ���������������XPS�yԇ������PAT���S���ĘO�Թ��܈F���cLiPSs�γ�Li-N��Li-O���W�I����Ч����LiPSs��DFTӋ��Y��Ҳ�C����PAT���^��PVDF�cLiPSs���и��ߵĽY���ܣ��ʶ������������ƴ���Ч����

�D3. PATճ�Y����LiPSs�Ĵ��D������������
����CV������Tafelб���u��PAT��Li-S늳ص��D�������W�^�̡��Y�����������|TCEP������ʹ늳ؾ�����С�ĘO��늉�����������LiPSs�D�������W�^�̣��Ķ�������늳���������ͬ���ٺ�50 mV s-1�l���²�ͬѭ�h�Δ��Č��Y��������PAT�ڲ�ͬ�����¾�����Ч��Li2S6�D������ʹ���^�������50 mV s-1����Ҳ�ܱ��ַ����Ĵ�Ч����Li2S4��Li2S�ľ����D���^�̱��J���ǛQ��Li-S늳��������P�I���E��ԓ�^��ጷŵ������sռ��Փ��������75%����ˣ�����Li2S�ɺ�ԇ���u��PATճ�Y��������߀ԭ�{���������Y��������PAT�����������푑������ijɺ��������@����PAT����Ч�ӿ��-Һ����D�����ʡ�DFTӋ����C��PAT�ɽ���LiPSs�����D���܉���������Li2S4��Li2S2��Һ-�����D������Li2S2��Li2S����-�����D�����^�̣�����LiPSs�����D�����Ķ��ɾ��и��ߵ�������

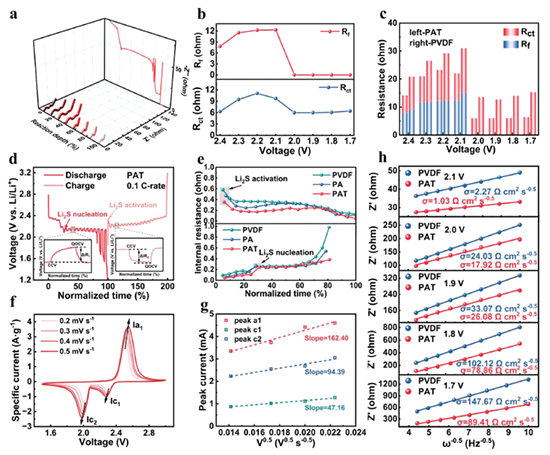

�D4. PAT��늳ط��/����^���Ѓ����Li+�Uɢ���ʱ�����
���/����^���Ѓ���С�Լ�Li+�Uɢ���ʿ죬�������ڸ���Li-S늳�늻��W���ܡ�����ԭλEIS��GITT�yԇ��̽��PAT��Li-S늳ط��/����^���еă���׃����r��ԭλEIS�yԇ������PAT��늳��ڷ���^���Ѓ���ʬF�����ߺ͵�څ�ݣ��������ڷ�늳�ʼ�A�ο�����LiPSs������늽�Һ�ȣ��Ķ������˃��裬����늉�����2.1 V�r��������LiPSs�ĺ����p�٣�늽�Һ���Ƚ�������ɡ����⣬ԭλEIS��GITT�yԇ�Y����������PAT��늳ؾ�����С�ă��裬�������늳�������PAT��Li-S늳ص�Li+�Uɢ���ʴ���PATճ�Y���д����ĘO�Ի��F��-NH2��-CONH�����ڼ���Li+�Uɢ����������Һ-�����D���A�Σ������ڼӿ�LiPSs���D�������W�^�̣��Ķ����늳صı������ܡ�

�D5. PAT��늳ص�늻��W���ܺ����܌��ȡ�
�����������c��PAT��Li-S늳ؾ��Ѓ����ı������ܣ���5 C�µ�ƽ��������617.34 mAh g-1��ͬ�r��PAT��늳ؾ��Ѓ�����ѭ�h�����ԣ�����0.5 C��ѭ�h100�κ����������ʸ��_92.8%����2 C��ѭ�h800�κ�������629.1mAh g-1��ÿȦ˥�p�ʃH��0.03%��PAT��늳��ڸ���ؓ�d��ؚ늽�Һ�l���µ�늻��W����Ҳ�õ��@������������ؓ�d����9.84 mg cm-2��Һ��Ȟ�3.56 ��L mg-1�£�PAT��늳ؾ��е���3 mV��Li2S�ɺ��^�λ����������-���|�{�fͬ���ÿ��@������Һ-�����D���܉�������������������ˣ���PAT��ճ�Y����Li-S늳�ƽ����������9.58 mAh cm-2��

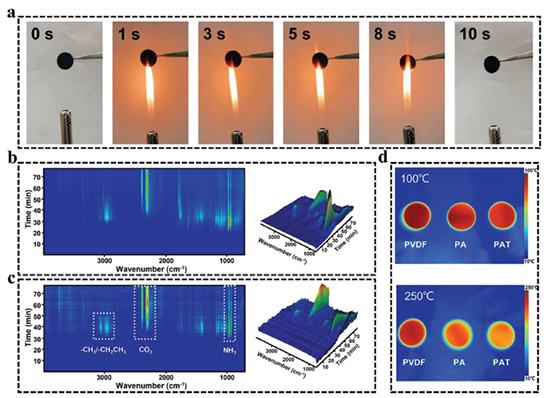

�D6. PAT��ȼ���ܼ��C���о���
����朽ӣ�Borui Li, Tianpeng Zhang, Zihui Song, Wanyuan Jiang, Jiangpu Yang, Mengfan Pei, Runyue Mao, Xigao Jian, and Fangyuan Hu* 3D Adsorption-Mediator Network Polymer Binders Improve Redox Kinetics and Flame Retardant Performance for High Loading Lithium�CSulfur Batteries. Adv. Funct. Mater. 2023, 2306990.
https://doi.org/10.1002/adfm.202306990
ͨӍ���ߺ���
�����A ����/���������B������W���ϿƌW�c���̌WԺ��Ժ�L��������Ȼ�ƌW���������������@���ߡ������Ї���W���R�����g�a�I����ί�T��ί�T���Ї�늹����g�W������ϵ�y�c�b�䌣�Iί�T��ί�T���W�g�ڿ� InfoMat ��SusMat ���꾎ί������������ȫ����У�S����ʽ�̎��F��ijɆT����Ҫ���·��s�h�߷��ӻ�늻��W��Դ���ϼ�����������̽�����ڳ�������������늳ء��c�x��늳ء��̑B늳��еđ����о������և�����Ȼ�ƌW���𡢇������c�аlӋ���Ŀ���n�}�΄յȣ����c����Ї�����Ժ���c��ԃ�о��Ŀ���Ŀϵ�ˣ�������ʮ����863Ӌ���n�}�΄ա�������Ȼ�ƌW�����ϻ������c֧���Ŀ�ȡ�����Դ�����I��ͽ���W���ڿ���Adv. Energy Mater.��Adv. Funct. Mater.�Ȱl��W�gՓ��70��ƪ���ڙ����H/���Ȱl������30��헣�����ʮ������Ҽ�Ҏ���̲�1�����@�|��ʡ���d�|Ӣ����Ӌ�������B�нܳ�����Ƽ��˲ŵȷQ̖��
��һ���ߺ���
�� ���B������W���ϿƌW�c���̌WԺ��ʿ�о�������Ҫ�о�������ؓ�d���������늳�늻��W�����о����@���Ҫ��W��Șs�u������Ŀǰ���Ե�һ����ͬ������Adv. Funct. Mater.��Nano Energy��J. Energy Chem.��Energy Environ. Mater.���ڿ��l��W�gՓ��4ƪ��
- ����W/������W Sci. Adv.�����ڹ����������ĸ�����DNA�����惦�S�C�L�����g 2025-06-21
- �|�A��W��ҫ��/���n�}�M Chem. Sci.���~�錧�p�O��߲����CMP�fͬ�������Y���c늻��W�������ڸ����������x��늳� 2025-05-24
- �|�A��W������/���ܫh�F� EES ���༉�������D�Y�����z늽��|���������������L���������W������ˮϵ�\�x��늳� 2025-03-03
- ���ϿƼ���Wꐽ����ڈF� Nat. Commun.�������L�����ɾ���2D/3D���푑�Ϳ�� - ���F�߰�ȫ�Եķ����c�༉��Ϣ���� 2025-12-26
- ���ƴ��̳�����/���㲩ʿ AFM���������O�Ի��F�K�˵�ˮ���z늽��|�����o֦���\ؓ�O�����F�߰�ȫ��ˮϵ�\�x��늳� 2024-11-20
- ���u��W������Fꠡ�ACS Nano�������������������ط������þW�j�fͬ����ȫ�̑B늽��|��늻��W���ܺͰ�ȫ�� 2024-05-07
- ���B������a�ߡ������A/�|���ִ����i Nat. Commun.�����Ќ��������m��������늈���ճ�Y���������늳� 2025-09-01
