ˮ�ǻ��A�Ե���Ȼ�YԴ����Ҫ�đ����YԴ���lչ�Gɫ����Ч��ˮ��Ⱦ�����¼��g�Ǵ��Mˮ�YԴ�ɳ��m���õ��P�I�����D������D����������һ�N�h���Ѻõĸ��������g����ͨ�^�a��������������?OH���ֽ�^���ЙC��Ⱦ��������m�ԏ����V���ʸߵ����c��Ȼ�����Է��D����ĵ�ˮ̎�����g�ڌ��H�����������R������������H2O2�����ʵ͵��T���������O�����K�����Ҏģ���á���ˣ��OӋ��߸߷������Ժ�H2O2�����ʵ��pЧ���D���wϵ�ڭh���ޏ��I�������Ҫ���x��

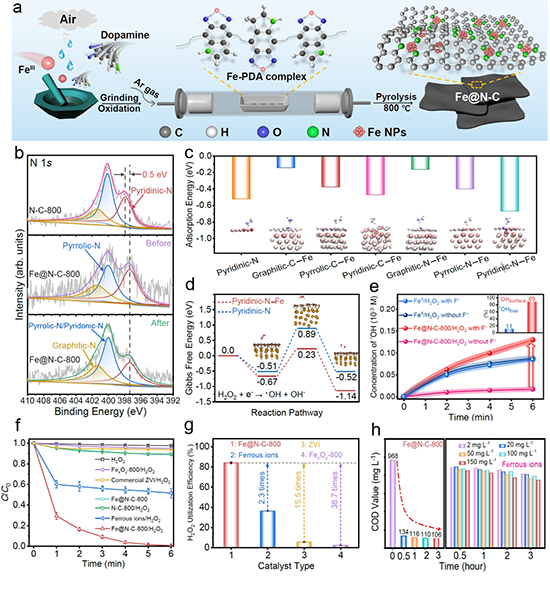

���գ��㽭������W�ξS�P/�A�|������W������ɹ�ͨ�^�Ծۺ����`���Ժϳɵõ�һϵ��ؓ�d���������w���ĵ����s̼�{��Ƭ��M@N-C�������������ô����ij��m����������͌�?OH�������������ã����F�˷��D�����wϵ�д����ʺ�H2O2�����ʵ�ͬ��������ԓ������ͨ�^�������ĥ�o����ⷽ���ϳ�Fe@N-C�������Da�������������������4 ~ 5 nm֮�g��ؓ�d�����_30.5 wt%��XPS�����Y���ܶȷ�����Փ��DFT��Ӌ���C����Fe���c̼������व�λ�c������ÿ���ߌ�H2O2���������ܣ��Db�͈Dc����������H2O2�ֽ�ķ����܉����Dd������Fe@N-C�߂䃞�������Ե��P�I��ԓλ�c����H2O2���m�D����ӣ��Ķ��B�m���ɱ��������B?OH�c��Ⱦ�ﷴ�����De����ʹFe@N-C�ڽ���ǰ��א����^���б��F���O�ߵĴ����ԣ�0.818 min-1����H2O2�����ʣ�84.1%��(�Df�͈Dg)�����⣬Fe@N-C/H2O2�wϵ��̎�����S���H�Uˮ�r�Ɍ��Uˮ��COD��968 mg L-1������106 mg L-1�������y���D�wϵ�o����ԓ���s���I�Uˮ�M����Ч̎�����Dh����ԓ�о���δ���OӋ�����ܷ��D�������ڭh���ޏ��I�������Ҫ���Ƅ����á�
ԓ�����ԡ�A polymer tethering strategy to achieve high metal loading on catalysts for Fenton Reactions�����}�l���ڡ�Nature Communications���ϣ�Nat. Commun. 2023, 14, 7841�������µ�һ�������㽭������W�������������E��ԓ�о��õ�������Ȼ�ƌW�����㽭ʡ��Ȼ�ƌW������Ϻ��Ѓ���W�g���^�˵��Ŀ��֧�֡�
ԭ��朽ӣ�https://doi.org/10.1038/s41467-023-43678-1
