�L�����������I�t�F� Macromolecules�����߷��Ӵ������F����ϩ�ġ�ԭλ�h����-���ۡ��Ƃ�ɽ������
�����Ǻϳɻ��W�I���������Ҳ�Dz��ϿƌW��lչ����Ҫ��ʯ���������������ܣ��˂�������p���ġ��p���ܵȴ������OӋ�����������ӃȻ��Ի��F�g�ąfͬЧ����Ȼ�����@Щ�����OӋ����������С���ӵĽǶȣ���̽���^�̻�����ԇ�e����������ͨ�^���W�ֶ����벻ͬȡ���������ض��Ĵ������w�M�Ѓ������@�N�������H�ϳ��^�̷��s���ҷ��ӃȻ��Ի��F�Ć��fͬЧ�������˴�Ч�ʵ��Mһ��������
�L�����������B�h���߷��Ӳ������c����ҵ����I�t�F�����˸߷��Ӵ������OӋ�������������������ͨ�^ͬһ�l�߷�����B�ӣ�������朵Ŀ��g���F���������g�Ķ��fͬ���ò����������ܡ����������C���������ڭh���Ѻ����Ľ����X����������OӋ�Ƃ���һϵ�и߷����X߲��������PAPC�����ڴ�������̼�c�h������Ĺ��ۡ��߷����X߲���܉F�͝���£����w/���� = 100000:1���ĸ��ԣ�31000 h-1���c�ߜ��£�150 oC���ĸ��x���ԣ�> 99%���ۺϣ���Ч��Q�ˆη��Ӵ�����ʧ��}��ϵ�й����ɹ��l�����£�Angew. Chem. Int. Ed. 2023, e202305186; CCS Chem. 2023, 5, 750; ACS Catal. 2023, 13, 15116; ACS Catal. 2022, 12, 481; ACS Catal. 2019, 9, 8669; Macromolecules 2023, doi.org/10.1021/acs.macromol.3c02129; Macromolecules 2023, doi.org/10.1021/acs.macromol.3c02222; Macromolecules 2023, 56, 5610; Macromolecules 2020, 53, 5839; ACS Macro Lett. 2022, 11, 94; Chinese Chem. Lett. 2023, 108630;��

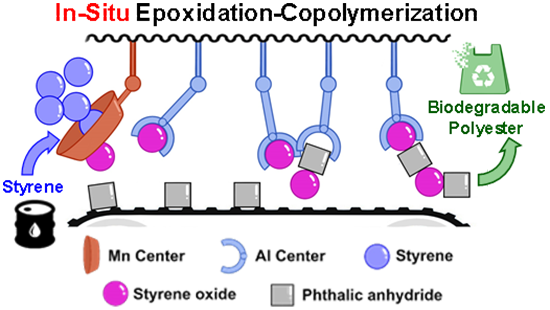

�D1. ԭλ�h����-���۲��Ԍ��F����ϩ��ɽ���������D��
���գ������������ԭλ�h����-��������ISECOP���IJ��ԣ��OӋ�ϳ��˰����i߲���c�X߲���ɷN�������ĵĴ��߷��Ӵ������D1����ԓ�����܉����ÃɷN�������ķքe���p�I�ĭh�����Լ����ɵĭh�������c������ԭλ�_�h���ۣ��������i-�X�����g�ąfͬ������Ч���Ʒ����^���еĸ�������ԓ�����l����Macromolecules�������x��Supplementary Cover�����µ�һ���ߞ��L����������ʿ����������ͬ���ߞ��L���������������о��T�������ʿ��ͨӍ���ߞ��L�����������B�h���߷��Ӳ������c��������I�t�о��T����혽��о��T��

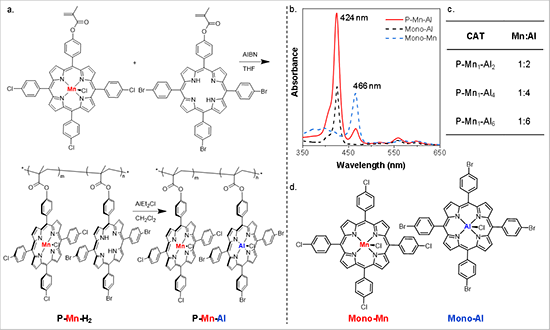

�D2. a.���߷����i-�X߲�������ĺϳɲ��E��b.��������������V������c.��ͬ���������i:�X������d.�κ��i߲���c�X߲��
ԓ�F������������ɻ��ۺό��p�I���ܻ����i߲���c�X߲���B����ͬһ�ۺ�����ϣ��Ƃ���һϵ���i:�X������ͬ�Ĵ��߷��Ӵ�������ͨ�^������C�˴����д��ڃɷN�������ģ��D2�����κ��i߲���c�X߲���t���о������錦�սM���ƵõĴ��߷��Ӵ���P-Mn1-Al4�����ڱ���ϩ��St���c��������������PA����ISECOP�����С����˱����ڭh�����^���Юa����䲢������Ч�ʣ������x���ˁ���������PhIO�������������Լ�N-������N-Melm����������������40 ��C�·���24С�r����ϩ�D�����܉��_��74.4%��������ڸ��a�ﱽ��ȩ��PhAD���c����ȩ��BzH���ľۺ����x�����܉��_��92.0%��ͨ�^�t����V��ESI-MS�Լ�GPC�ȱ����ֶΣ����õľۺ��ﱻ�C�����н���ľ����Y�����䔵����������1150 g mol-1���������ֲ���1.05���ۺ������-Cl��-OH�ɷN�˻����քe��Դ���S���Cl���F�Լ��wϵ�К�����ˮ�֡�

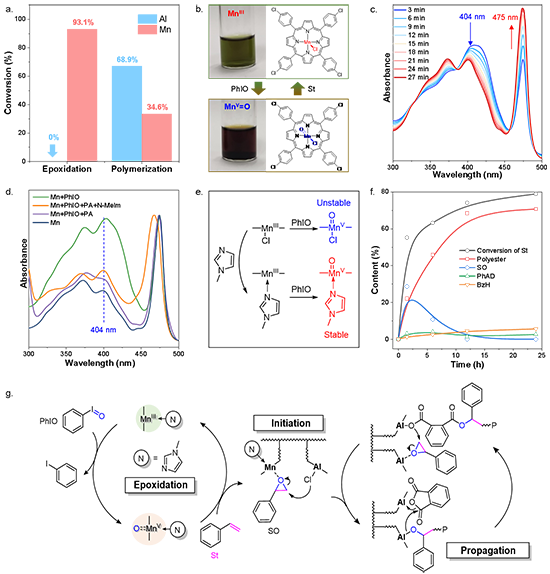

�D3. a.�κ��i߲���c�X߲���քe���h�����Լ����۷�����b.��ͬ�r�B�i߲�����ɫ׃����c.�߃r�i��MnV=O���S����ϩ������u�D����̓r�i��MnIII����d.PA���Ƹ߃r�i�����ɣ���N-Melm�����ڷ����߃r�i��e.N-Melm��λ�����߃r�i�C����f.ISECOP�wϵ�M���S�r�g׃����g.ISECOP�����^��
�ڳɹ�������ϩ�D����ɽ��������ԓ�F꠷քe�о����i�c�X�ɷN����������ISECOP�����������á������Æκ��i߲���c�X߲���քe���h���������c�_�h���ەr����ͬ�����l����ֻ���i߲�����F���h�������ԣ����ڹ��۷������X߲�����Ԟ��i߲����2�����f���i�c�X���ķքe�ڭh�����c�_�h���ۃɂ��^�������������ã��D3�������У����r�i��MnIII���cͨ�^������PhIO�����D������r�i��MnV=O����ISECOP��Ҫ����ʼ���E��������V������PA�Ĵ��ڕ�����MnV=O�Y�������ɣ���N-Melm�t�܉�ͨ�^�c�i������λ����MnV=O�Y���������wϵ��PA���h�����^�̵�Ӱ푡�������ԓ�Fꠌ�ISECOP�wϵ�Ą����W�M�����о����^�쵽�������ڣ�< 12 h������St���D����SO��δ���c�_�h���ۣ��f�����۷���������ISECOP�����^�̵ěQ�ٲ��E�����錦�գ���ͬ�i:�X�����Ćκ��i߲���c�X߲���Ļ����t�ڴ�����12 h�����܉��^�쵽9.6%��SO�������f�����߷��Ӵ����܉���Ч���������i�c�X�����g�ąfͬ���ã�ʹ���ɵ�SO���Կ��ٱ��������X���IJ��@���D����ۺ�����������о��Y�����������Y��ISECOP�ķ����^�̣�MnIII���ȿ����cPhIO�����õ��߃r��MnV=O�Y��������N-Melm�ķ������Mһ���cSt�l���H늼ӳ��c�P�h�����õ�SO�����ɵ�SO���ٱ������X���ĵ��S��Cl���F�M�������l�ۺϣ����cPAͨ�^�p���ٙC���������õ������������i-�X�����g�ąfͬ���ã�ԭλ���ɵ�SO�܉���ٱ����ģ���Ч�����˸������İl����

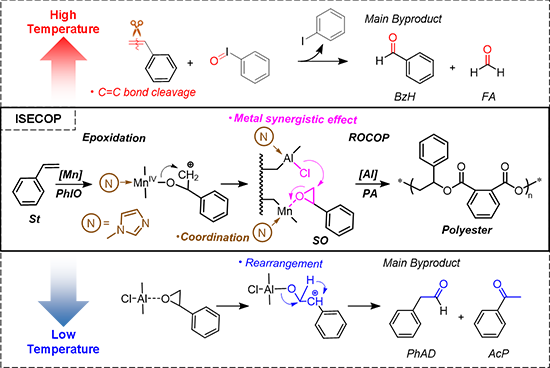

�D4. ISECOP�ĸ��������əC�������a��ɷ��ܜض��@��Ӱ푡�
���ڸ߾ۺ����x���ԁ�Դ�ڌ������������ƣ�ԓ�F�ͨ�^�ڲ�ͬ�ض����M��ISECOP�����Mһ�����������M�����о��������^�쵽�͜��£�20 ��C��PhAD����Ҫ���a�6.2%����ͬ�r�wϵ���д���SO������29.1% of St���������ģ��ڸߜ���BzH����Ҫ���a�13.0%������δ�^�쵽SO�������Y�ό��F�������ƜyPhAD��Դ���wϵ�К���SO�����ŷ�������BzH�t��Դ�ڷ����^����C=C�I�Ĕ��ѣ��D4���������ô��߷��Ӵ����r�������i-�X�g���څfͬ���ã����ɵ�SO�܉���م��c�ۺϷ������p�������ŷ����İl����ͬ�r��������N-Melm�܉��ڷ����߃r��MnV=O���ĵ�ͬ�r����Mn�cAl���ĵ����ԣ������˭h�������P�h���E�c�ۺ��е��H���M�����M���������Բ����Ƹ������İl������K�����ô��߷��Ӵ����cN-Melm��PhAD�cBzH�ĺ����܉�քe�����ƞ�<1%�Լ�5.6%��
���⣬ԓ�Fꠌ����wϵ�M���˃������Y�x�˷����l������������ISECOP���P�I�����i�c�X�ı��������������@��Ӱ푣����i:�X������1:2�{�؞�1:4��1:6�r��St���D������u��78.8%�½���74.4%�Լ�65.8%�����ۺ����x�����܉���92.4%������94.4�����ھ�����ߵľۺ����x���ԣ������Ĵ���P-Mn1-Al6��ҕ��F�A����Ĵ��������^�����l���ĺY�x����St��PA��PhIO��[Mn]=1:1:2:0.001�ı����£�����P-Mn1-Al6�܉��_����ߵ�St�D���ʣ�89.4%�����ұ����˸߾ۺ����x���ԣ�94.8%����
ԓ���������һ�Nԭλ�h����-���۵IJ��ԣ�ͨ�^���߷��Ӵ������F��ʯ�ͻ�ԭ�ϱ���ϩ��ɽ�������ĸ��x�����D����ԓ���Ԟ�ʯ�ͻ�ϩ�Nԭ�ϵđ����ṩ���µ�ƽ�_��ͬ�r��߷��Ӳ��ϵľGɫ�Ƃ��ṩ���µ�˼·�����P�о��ɹ��l����Macromolecules�ϣ����I�t�о��T�c��혽��о��T��ͨӍ���ߣ��п�Ժ�L�����������B�h���߷��Ӳ������c����Ҽ��Ї��ƌW���g��W��ͨӍ���߆�λ��ԓ�����õ��ˇ�����Ȼ�ƌW�����Ї��ƌWԺǰ�ؿƌW���c�о�Ӌ�����L���пƼ��lչӋ���Ŀ�Ľ��M֧�֡�
ԭ��朽ӣ�https://doi.org/10.1021/acs.macromol.3c02129
����Ԕ�飺
Transformation of Styrene into Biodegradable Polymer through In Situ Epoxidation-Copolymerization Using Tandem Polymeric Catalysts
Ruoyu Zhang, Shunjie Liu*, Chunwei Zhuo, Han Cao, and Xianhong Wang*
Macrcomolecules, 2023, DOI: acs.macromol.3c02129
���I�t��T�n�}�M��B��http://co2.ciac.jl.cn/
