��h��W����������n�}�M Adv. Mater.���{���w�S�ص��ܺġ��߮a���Ƃ��²���
�w�S����������σ������S���������|���ѳɞ���ϿƌW����ɳ��m�lչ����Ҫ��ɫ���w�S��ԭ�w�S������ϳɵ��w�S�ط��Ӿۼ��w���ɞ������ṩ��ɫ�����W֧�κͽY�����ܡ���ˣ��о��߂��L�������ڌ�ԭ�w�S����Ȼ�w�S���Є��x�������@���w�S�ؼ{���w�S��CNFs���������ژ����p�|�ߏ��Ķ�S���^���ϡ����W�A̎���Y�ϙCе���|��������TEMPO���������ߵ����}�������Լ��ȼ����ȣ���Ŀǰ�Ƃ�CNFs����Ҫ�����������O�������ܺġ�ԭ�w�S���Ɖģ�CNF�L���@�����ͣ��ͽY��׃�����Y���Ƚ����c������ı��湦�ܻ��������������˺��^���ϵĽM�b���ܡ���ˣ��о�CNFs�ĵ��ܺġ���Ч�ʵ��Ƃ䷽���c���F���{�صı����������W���|��Ȼ���������ԡ�

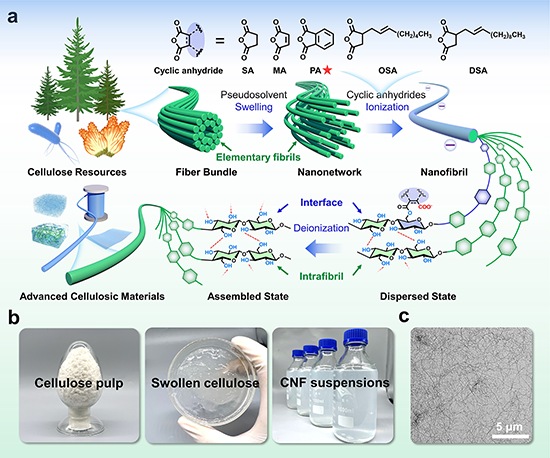

���գ���h��W����������n�}�M�����һ�N���������L���ȣ�1400���ͱ�����I�ɻ֏͵ļ{���w�S�����ܺģ�12.4kJ g-1�����߮a�ʣ�98%�����Ƃ���ԡ�ԓ����������ԉA/�O���ЙC�܄��wϵLiOH/DMSO���w�S�صĜ��܄����h����������ԇ�������ʵ،��F���w�S��ԭ�w�S���l���x�����M���γɂ��w����CNFs�D1�������⣬�����������������������ԣ�ʹCNFs֮�g���o늳����܉���ȫ�������ں��^���σȲ����F���I�ؽM��������Y�����ȡ�ԓ�������ı��湤�̲��Ԟ��������w�S�ػ���ԭ�w�S�������_�l�������w�S�ز����ṩ��һ���µ�ƽ�_��
�D1���湤�̲������ڄ��x�c�M�b�w�S�ؼ{���w�Sʾ��D

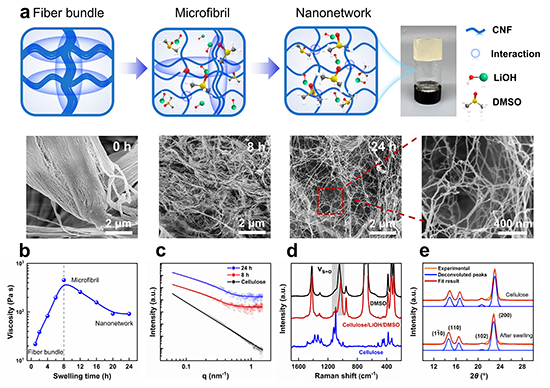

�c�����܄���ȣ�LiOH/DMSO������24 h�Ȍ��w�S�؏Ĕ����׳߶ȵĺ��^�w�S�����x���w�S����K�γ��ɼ{���W�j���D2�������У�LiOH/DMSO�cԭ�w�S֮�g�γ�����ã������O�ԵĚ��I�c�����A�����Լ��ǘO�Ե���ˮ����ã�����ԭ�w�S�߶���Û��������ǣ��@һ��Û�^�̲������Mһ���Ɖ�ԭ�w�Ȳ��ĽY���Y���������ʵ،���Ȼ�w�S�صĶ༉�Y���߶Ƚ��x��{���e��ԭ�w�S�W�j����ˣ��������xLiOH/DMSO��һ�N���о����x���ԵĜ��܄��wϵ��ԓ�^�̜غͣ�����Ҫ���ܺ�̎����Ҳ���⌦ԭ�w�S��ò���Y�����Ɖġ�
�D2�w�S���ڜ��܄��е���Û�^��

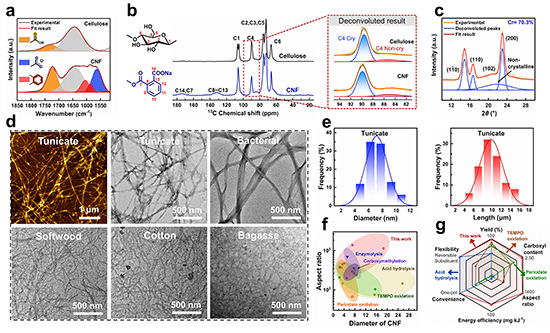

�w�S�صĸ߶���Û���������ԭ�w�S�Ŀɼ��ȣ����c�������ֽ��|�������w�S���u���c����������������һϵ�е�С���ӭh���������綡���������R�������c����������������������ԭ�w�S����������M���γ��Ȼ�����ԭ�w�S���棬���o늳����������£�ԭ�w�S�W�j�Mһ�����x�邀�w����CNFs���Ҹ���ˮ�����ЙC�܄��У��a�ʞ�98%���D3�����о�߀�l�F����ͬ�����|��Դ�����ʡ���������ľ���ޡ����������w�S�ض����Ա����x�ɾ���ԭ�w�S��ò������CNFs�����Ҹ����Y���ȡ��������Լ�ԭ��̎���^�̵IJ�ͬ�@�ò�ͬ�L���ȵ�CNFs�����У��Ա�����ﺣ�ʁ�Դ��CNFs���г��ߵ��L���ȣ�~1400����
�D3�w�S�ؼ{���w�S�ĽY���c��ò

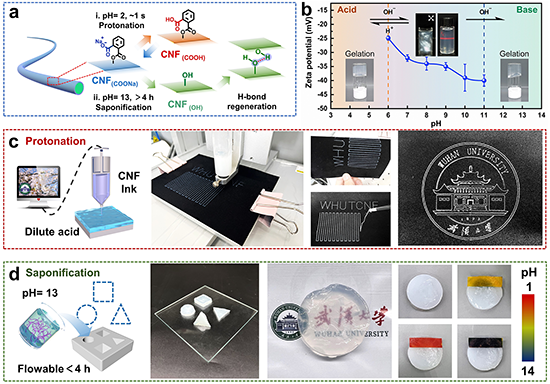

�ɭh����������CNFs�����������W���|�ܵ�pH���@��Ӱ푣��D4������Ҫ���F�����N��ͣ���1��pH 6�C11�r�� CNFs������������-COO-���ṩ���o늳���ʹCNFs������ɢ��ˮ��O���ЙC�܄��С���2��pH<6�r�����T�����|�ӻ���ʹCNFs��a���������ö�Ѹ�ٵ����z����~1 s������3��pH>11�r���A�ԭh�������������Iˮ����֏�CNFs������u�����M���l�����z������������������ԓ�����OӋ��CNFs�Ҹ�Һ�ăɷN�ӹ����ԡ����ڼ���׃ϡ���c����|�ӻ����ã��Ҹ�Һ����������ī��ӡ�����ԟo�������沢�������z���γɷ����ĈD��������������������ʹCNFs�Ҹ�Һ���^��pH�±���~4 h�������ԣ��ɼӹ��ɲ�ͬ�Π�����z�����������õ�pH�����ԡ�
�D4 �w�S�ؼ{���w�S�đҸ������c�ӹ�����

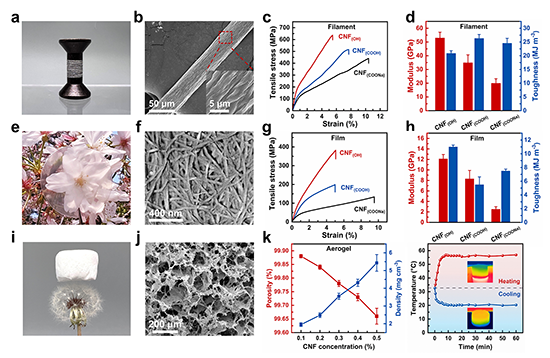

�D5��CNFs������1D�w�S��2D��Ĥ��3D�����z���ϡ�����ԭ�w�S��������I���γɲ��Ϻ�ˮ�⣬�γɲ��σȲ����ڵ�늺�Ӱ푱���ȫ���������ڸ��L�����c���I�ؘ������ã����Ƃ�IJ��Ͼ����@����������������1���w�S���ϣ��ߔ��я��ȣ�641 MPa������ģ����52.9 GPa������2����Ĥ���ϣ��ߔ��я��ȣ�372 MPa������ģ����12.1 GPa������3�������z���ϣ����ܶȣ�1.95 mg cm-3�����߿�϶�ʣ�99.9%����
�D5 ͨ�^���I�ؽM�ֶνM�b��S�w�S�ز���
�C�ϣ�����ı��湤�̞����Ȼ�w�S���Є��x�����L����CNFs�ṩ�˸��Ӻ��ס���Ч����˼·���OӋ�Ĝ��܄���Û����ȡ�����y�Cе̎���������������ġ��O�������Լ���CNFs�Y�����Ɖġ�����CNFs����Y���Ŀ����ԣ�ͨ�^�֏� CNFs �g�Ě��I�ͷ����A��������@������w�S�ز��ϵ����W���ܡ��@ʹ��CNFs���Ƃ䵽�M�b���и��ӏV韵đ���ǰ���������_�l�ߏ��ȡ��ɳ��m����Ȼ�w�S�ز����ṩ��һ��ƽ�_��
ԓ��������Reversible Surface Engineering of Cellulose Elementary Fibrils: From Ultralong Nanocelluloses to Advanced Cellulosic Materials�����}�l���ڇ��H�����ڿ���Advanced Materials���ϣ���h��W�Tʿ�о������������µĵ�һ���ߣ���h��W���������ں���h������Wꐖ|־���ڞ�ԓ���µ�ͨӍ���ߣ�����������W����������c�Ї��ƌWԺ���W�о����ΏV�����о��T��Փ�Ĺ�ͬ���ߡ�ԓ�о��õ��ˇ�����Ȼ�ƌW����52373104���ͼ����²����c���M�ӹ����g�������c����ң�FZ2022015�����Y����
ԭ��朽���https://doi.org/10.1002/adma.202312220
�n�}�M�W퓣�https://www.x-mol.com/groups/Chang_cy
