3D��ӡ���g�܉����ʻ��͂��Ի��Ĺ������ޏ�֧�ܡ��������c(SA)��һ�N���V������3D��ӡ����M������֧�ܵĺ�����Dz��ϣ���������Դ�V�����r����������������Ժã����z���ٶȿ�������3D�����ȃ��c�����ǣ��νM�ֵ�SA�Cе�����^�SA֧������̮�����׳��ͣ��@���������ڹ�ȱ�p�ޏ�֧�ܵđ��á�����ʯ�{��(HNTs)�ǸߎX�����ճ���V�Ҳ��һ�N��Ȼ��һ�S�{�ײ��ϣ������Ъ��ص��пչܠ�Y�����ߵ��L���ȡ���Դ�V�̓r��͵ȃ��c�����S��߷��ӵļ{���������ϡ�ͨ�^�������취��SA��HNTs�Y�ϣ���3D��ӡ���g�Ƃ�������ܵĹ�ȱ�p�ޏ�֧�ܾ��й����đ���ǰ����
���������ϴ�W���W�c���όWԺ�����t���ڈF��c�V�|�t�ƴ�W�����tԺ�w���G�ώ���������SA�cHNTsͨ�^������ϵõ�����īˮ������3D��ӡ���g���ߜ؟��Y�ļӹ������Ƃ���������õij����ԡ����������Ժͳɹǻ��Ե�SA/HNTs���ޏ��մ�֧�ܡ�ԓ�о��ɹ��ԡ�Three-dimensional Printed Sodium Alginate Clay Nanotube Composite Scaffold for Bone Regeneration�����}�l����Composites Science and Technology��Ӱ�����9.1��һ�^TOP���ڿ��ϡ����ϴ�W���W�c���όWԺ�о�������ȫ���V�|�t�ƴ�W�����tԺ���������о��T��ԓՓ�Ĺ�ͬ��һ���ߣ��V�|�t�ƴ�W�����tԺ�w���G���о��T�����ϴ�W�����t�����鹲ͬͨӍ���ߡ�
���������Ì�������и��b���̘I3D��ӡ�C����D1a��ʾ��SA��HNT��ϵõ�SA/HNT��ī�����OӋ�õ�ģ����3D��ӡ�C��ӡ��ɺ���CaCl2�����D����ˮ���z���õ�SA/HNTsˮ���z�����ˮ���z�M�иߜ؟��Y���õ�SA/HNTs�մɡ����m��ճ����īˮ�ɴ�ӡ�Ժͳ����Ե��P�I���D1b�У���SA�ĝ�����ӣ�SA/HNTs�ďͺϲ�����u��Һ�w�D׃��ɳ����ԣ����Ǯ�SA�ĝ�����ӵ�8%�r��īˮ���F�ɰ�����r�����⣬���D1c���D1d��ʾ�����˱��Cīˮ��С����^����D�����u�y�˲�ͬ������SA/HNTsīˮ�ļ���׃ϡ�ͼ����������ԡ��Y��������SA/HNTsīˮ�S��SA�ĝ�ȏĵ͵���(4-8%)��ͬ�ӱ��F�����͵ļ���׃ϡ�ͼ����������ԡ��ڈD1c�У��ڼ�������0.1 s-1�r���S��SA��ȏ�4%���ӵ�8%��īˮճ�ȏ�823.7 Pa·s���ӵ�3410.4 Pa·s�����D1d�У������Б���1 Pa�r���S��SA��ȏ�4%���ӵ�8%��G����586.5 Pa���ӵ�2976.4 Pa���@�����SSA�������ӣ�SA�cHNTs�γ��˸���������þW�j�Y�������⣬���������ʏ�0.1 s-1���ӵ�103 s-1�����Б�����1 Pa������103 Pa�r��SA/HNTsīˮ���б�����ճ�ȼ����½��ׂ����������@�f���ڼ������ʺͼ��Б������ӕrSA/HNTsīˮ�����F������ϡ���ͼ����������ԡ����⣬��SA/HNTs��ճ����Ҳ�M���˜yԇ�����D1e������ʎ�l�ʒ���yԇ�У���SA�ĝ�ȏ�4%���ӵ�8%�r��SA/HNTsīˮ��G����G���������@���ӣ����^SA/HNTsīˮ���Ծ�����w���|(G��>G����)����ˣ��Y�ϲ��ϵ�ճ���ԡ�����׃ϡ�ͼ����������ԣ��x��7:35��SA/HNTsīˮ����3D��ӡģ�͵ĝ�ȡ�
�����Mһ����C7:35��SA/HNTsīˮ�Ĵ�ӡ���ܣ�ͬ�Ӝyԇ��īˮ��ѭ�h��׃�r�g����(�D1f)�����ܵ���(200%)����(1%)��׃ѭ�h̎��r��īˮ���F����Һ-�̡��D׃���|���ڵ͑�׃�r��SA/HNTsīˮ���F����w���|�����ߑ�׃�r��īˮ���F���Һ�w���|���@��SA/HNTs����3D��ӡīˮ��ʮ�������ġ����⣬ԓīˮ��50�����²�Ӱ�īˮ��׃��B��
�D1 SA/HNTs֧�ܵ��Ƃ估SA/HNTsīˮ����׃���ܡ�SA/HNT�մ�֧�ܵ��Ƃ�ʾ��D(a)��SA/HNT��ī����׃ԇ�,��ͬSA�����SA/HNT��ī�ĈD��(b)����ͬSA�������ī�ı��^ճ���S�������ʵĺ���(c)�� G ''�S���Б����ĺ���(d)�� G ''��G "�S��ʎ�l�ʒ���ĺ���(e)��7:35 SA/HNT��ī��ѭ�h�A�S��׃����y��(f)
ͨ�^��׃�yԇ�l�F���S��SA�ĝ��������SA/HNTsīˮ��ճ����u�����������о�SA�cHNTs֮�g�������������SA/HNTsīˮ�M����Zeta�λ��XRD���t���Լ�XPS�������D2a��HNTs��SA/HNTs��Zeta�λ�D���Y����������SA��u������HNTs�������HNTs�������ͺ��wϵ���������ƽ������ؓ������ӡ��@�����SA��ؓ��ԣ������o������к���HNTs�ȱ���IJ���늺ɡ������o������⣬߀�К��I���ã��D2b��SA��HNTs�cSA/HNTs�ļt����V�D��SA��C=O��s��Ӻ�HNTs��Al-OH��s��ӷքe��1594 cm-1��3692 cm-1�Ƅӵ�1616 cm-1��3699 cm-1��HNTs��Si-O-Si��s���Ҳ��1005 cm-1�Ƅӵ�1014 cm-1���@����������SA�cHNTs֮�g�γ��˚��I(O-H��O)�����SA�����S���ĺ����O�Ի��F(-OH��-COO-��C-O-C)�������cHNTs�����Al-OH��Si-O-Si�a�����I����á��D2c��SA��HNTs�cSA/HNTs��XRD�D��HNTs���������F��12.3o��20.1o��25o���քe������HNTs��(001)��(020��110)����(020)���档������o���νY������SA�]�����@�ķ塣ͨ�^���^��SA/HNTs������HNTs�ľ��w�Y����
���о����ϱ��������ã���SA/HNTs��HNTs�M��XPS���V����(�D2d���D2g)��HNTs���������V����F��103.1 eV��74.1 eV̎���քe��������Si2p��Al2p���܉������SA/HNTs���V�D�У�Ҳͬ�Ӵ���Si2p��Al2p���܉���������壬����SA/HNTs���V�е�1068.1 eV̎�³��F��Na1s�壬����SA�ɹ�����HNTs�С��S���ٌ�SA/HNTs��HNTs�ľ����VSi2p��Al2p�M�з��������D2e���D2h��HNTs��Si2p���V��103.01 eV ��103.52 eV���ڃɂ��壬�քe�w����Si-OH��Si-O�I�����ڼ���SA֮��SA/HNTs��Si2p���V��Si-OH��Si-O�I�ĽY�������քeλ��103.15 eV��103.68 eV��ͬ�ӣ����D2f���D2i��Al2p�ăɂ�����75.08 eV(Al-OH)��74.58 eV(Al-O)Ҳ�քe�Ƅӵ�75.33 eV��74.83 eV������������SA�����ښ��I����ã�Si-OH��Si-O�I��Al-OH��Al-O�I�܇��h���l����׃����
�D2j�����f����SA��HNTs���ڵĽ������ã�SA��Һ��ؓ늣����cHNTs����늵Ĺ܃�ǻ����l���o��������á����⣬����SA������к����S���ĺ����O�Ի��F(-OH��-COO-��C-O-C)���O���cHNTs�γɚ��I��������o������͚��I���õĴ��ڣ�ʹSA�cHNTs���ں��Ľ������ã��Ķ�ʹSA/HNTsīˮ���пɴ�ӡ�Ժ��ܱ���һ�����Π
�D2 SA�cHNTs������á�HNTs��SA/HNTs��Zeta�λ(a)��SA��HNTs��SA/HNTs��FTIR���V(b)��XRD�V�D(c)��HNTs (d)��SA/HNTs (g)��XPS�V�D���䌦���ĸ߷ֱ���XPS Si2p�V�D(e��h)��XPS Al2p�V�D(f��i)��HNTs�cSA�����ʾ��D(j)
����ʹ��ӡ������ģ�͏��ȸ��ߣ������}�x����ҺʹSA/HNTsīˮ����SA/HNTsˮ���z���Ķ�������Cе���ܡ����D3a�����}�x�ӽ���õ���7:35 SA/HNTsˮ���z�Ŀ��������_1165.9 KPa�����ܳ��ܵđ�׃��64.8%�����νM��7 wt%��SAˮ���z�Ŀ�������ֻ��97.8 KPa�����ܳ��ܵđ�׃�H��49.2%��SA/HNTsˮ���z�����SAˮ���z���и��ߵĉ��s���Ⱥ͉��s��׃�����⣬ͨ�^ѭ�h���s�yԇ�Mһ����CSA/HNTsˮ���z�ĉ��s����(�D3b-d)���Y��������SA/HNTsˮ���z�������ߵď�������ѭ�h���s�r�����s��׃��������(10-60%)��SA/HNTsˮ���z��ѭ�h���^���Л]�б��Ɖģ�������ѭ�h���s�^�̾��кܺõ���׃��������SAˮ���z��ѭ�h�M����50%�đ�׃�r��ѭ�h�đ�����׃�������F���c���@�f��SAˮ���z���Ɖģ���׃������������SA/HNTsˮ���z�����⣬��SA/HNTsˮ���z�Ƴ�һ�S�ļ��z�M������yԇ��ͨ�^���l�F���z�܉����200 g�������������쏊���_394.0 KPa(�D3e-f)����SAˮ���z��������^���ęCе���ܣ��o���M���������ܜyԇ��SA/HNTsˮ���z�Cе�����^�õ�ԭ�������������(1) SA��Һ�c�}�x�������r��SA���ӵ�G���w�͕��c�}�x�����ϣ��γɷ����ġ���-��ģ�͡���(2) HNTs�cSA��Ϻ�HNTs��SA���o����ú͚��I���ã�(3)��ؓ늵�HNTs�͎�����}�x�Ӵ����o����ã��Ķ����MSA���}�x�ӽ��������@����ԭ��ʹ��SA/HNTsˮ���z���������Ŀ������Ⱥ����쏊�ȣ��@ʮ��������3D��ӡģ�͵ij��͡�
������SEM��3D��ӡ��֧��ģ���M�����^�졣����3Dģ�ͣ����еď��s�ĽY��������ᘿהD����һ�l�l���z���Ӵ�ӡ���ɣ�������Ȍ�3D��ӡ���z�M����SEM�yԇ(�D3g)�����z����ֲ���������HNTs����SA�t���zˮ��һ�ӌ�HNTs�p�Y��һ����Ȥ���ǣ���ӡ������3Dģ���а���ʯ���F��ȡ���������ԡ��D3h�ǾW���SA/HNTsˮ���z��SEM��ҕ�D����֪HNTs��SA�ķֲ���r�c�������zһ�ӣ������ڴ�ӡ���^���У����Ӵ�ӡ�������Ɖ��������ΑB��ͨ�^��������M��Ԫ�ؒ��裬�����C��O��Al��Si��NaԪ�صľ���ֲ����f��HNTs��SA��־���Ļ�Ϻͷ�ɢ���D3i��SA/HNTsˮ���z��SEM����D���Ľ�����ΑB����HNTs����Ȳ�����ֲ���SA��HNTs֮�g����ֲ���HNTs��֮�g�γ�����ǵĽY����֧���������Y�����@������SA/HNTs����������ĆνM�־����^������׃���ܡ��Cе���ܺͿɴ�ӡ�Ե�һ��ԭ��

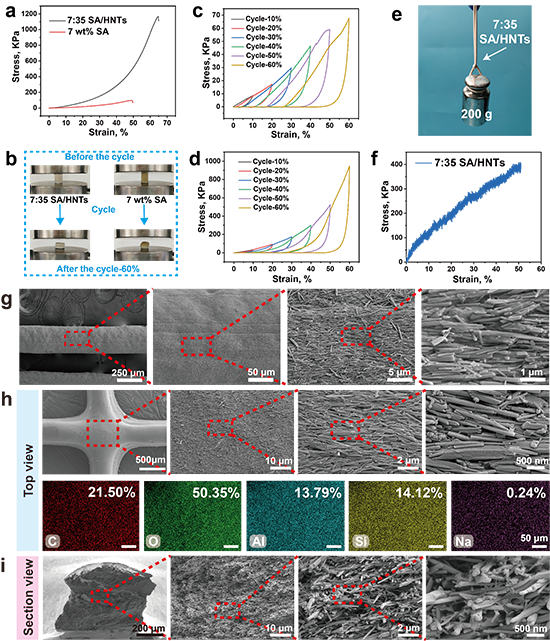

�D3 SA/HNTˮ���z�����W���ܺ͒�����R��ˮ���z�ĉ��s����-��׃����(a)����ͬ���sѭ�h�£�7 wt% SA (c)��SA/HNTˮ���z(d)�ĉ��s���� (b) �͉��s����-��׃��������SA/HNTsˮ���z�ļ��z(ֱ����2mm)�ϑҒ�200 g������(e)���������z�����쑪��-��׃����(f)��SA/HNTsˮ���z�ļ��z(ֱ����0.26 mm)��SEM��Ƭ(g)��ˮ���z�ڲ�ͬ�Ŵ��µ�SEM�D��(��ҕ�D)����Ԫ�طֲ��D (h)�Լ�����D(i)
����CADܛ���OӋģ�ͣ�ͨ�^3D��ӡ�C�Č��H�yԇ��7:35��SA/HNTsīˮ�܉����Ӵ�ӡ�����и��N���Π��3Dģ���Ҿ������õij����ԣ���������ǡ�JNU��ĸ�����ӺͶ���ģ��(�D4a)�������Mһ���C��SA/HNTsˮ���z�Ĵ�ӡ����ȣ�ͨ�^��ӡ�Aб�ǶȞ�45o��60o������ģ�͌����Π����M����C�����D4b��ʾ�����ε��A�O�L�ȺͽǶ��c��K��ӡ������ֵ��ȣ����ֵ�H�Ե�����Փֵ��ֵ��ע����ǣ�����ӡ���L���l����������������õ����g�Կ��Եֿ���ď�����Ť��׃�Ρ����������Y����SA/HNTsīˮ��������и��Π��Ⱥ��������g�Եă�����ӡ���ϡ�������CSA/HNTsˮ���z�ğ��Yǰ����տs��r�����Ѵ_���ߴ��3D��ӡ�ĈA����SA/HNTsˮ���z�����R���t���ȴ����Y����Y�����^����Yǰ��߶Ⱥ�ֱ����׃��������Yǰ�A����SA/HNTsˮ���z�ĸ߶Ⱥ�ֱ���Č��ֵ�քe��11.9 mm��7.9 mm���������Y���@�ɂ���ֵ�քe׃��7.8 mm��5.1 mm���߶Ⱥ�ֱ�����տs�ʼs��65%�����m��ͨ�^�տs�����OӋģ�ͣ��ڸߜ؟��Y�ɵõ�������ߴ��ģ��(�D4c)��
�D4d���D4e�Dz�ͬ�Ŵ��£�SA/HNTs�մ�֧�ܵ�SEM��Ƭ����C��O��Al��Si��NaԪ�؈D���Լ�֧�ܔ����SEM�D��ͨ�^�c�D3g�͈D3h���ȣ�SA/HNTs�����HNTs�Y���ѱ��ߜ��Ɖģ������Կ����^�쵽HNTsȡ��Ĵ��ڣ��ұ����Ԫ���Ծ���ֲ������⣬�ڔ���D�У�HNTs��Ȼ�ǽ���ֲ������^�ڱ����HNTs�ܠ�Y�����Ȳ���HNTs�ܠ�Y�����ֵø��ã��@�������ⲿ��HNTs���Ȳ��γ���һ�����o���á����⣬���ߟ����Yʹ�ۺ��オ��ľ��ʣ����Կ���SA/HNTs�մ�֧����SA���ѱ���ȫ̼����

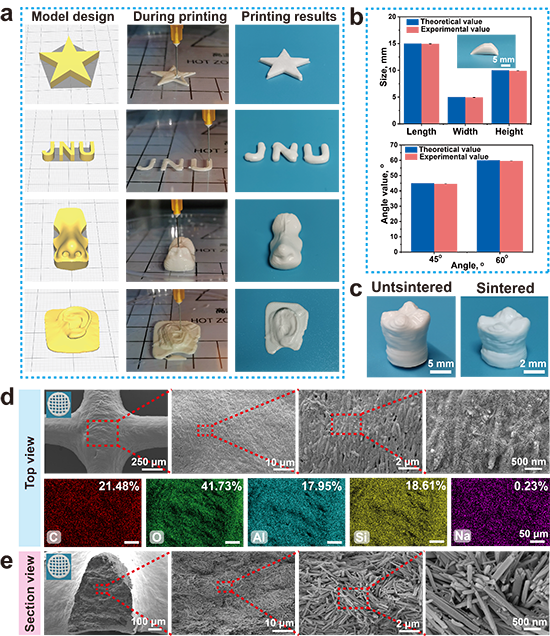

�D4 SA/HNT֧�ܵ�3D��ӡ�c���Y������D���ӡˢ���c����,JNU�ż�,����ģ��,�Ͷ���ģ��(a);������Փ�ı��^ֵ���L��,����,�߶�,�����νǽY��б�µ�45���60��(b);SA / HNTˮ���z�ľW������X�Y�����Yǰ�����^(c);SA / HNTs�մ�֧�ܱ����SEM�D��d����Ԫ��Mapping�D(d)��֧�ܔ���ҕ�D(e)
ͨ�^��SA/HNTs�մ�֧�������BBMSCs����CSA/HNTs�մ�֧�ܵ����������ԡ��D5a����CCK-8�z�yԇ���Йz�y���������õ��ļ��������D���oՓ�����B24 h߀��48 h��SA/HNTs�մ�֧�ܼ������������^80.0%���������ﰲȫҪ�����D5b����SA/HNTs�մ�֧�������BBMSCs 24��48 h����Calcein-AM/PIԇ����Ⱦɫ�ğɹ�D�ğɹ�D����Կ�����������֧�������B24��48 h��SA/HNTs�մ�֧�ܵı������^�쵽�˴�����������⣬48 h�c24 h��Ȼ��������������࣬����SA/HNTs�մ�֧�ܼ��������Ժá����D5c�У���LSCM�^����BMSCs��SA/HNTs�մ�֧���ϵ��չ�О顣��֧�������B24 h��֧���ϵļ����^�쵽���������㣬�Ҽ����չ��e�^С�������˕r�����ѽ��_ʼ�չ���������B48 h�l�F��֧���ϵļ����Ă�����@�����࣬�Ҽ����չ��eҲ�@��������Ƶأ���SEM�^��BMSCs��SA/HNTs�մ�֧���ϵ��չ�О�Ҳ�õ�ͬ�ӵĽY��(�D5d)��LSCM��SEM�D���f���˼�����48 h���ѽ��_ʼ��֧�����չ��֧�ܲ�����Ӱ푼��������L���������܉��������ܺõ����L��SA/HNTs�մ�֧�ܿ˷���ԭ��������SAˮ���z�����y��𤸽��ȱ�c��ԭ�������HNTs�ļ����Լ����Yʹ֧�ܱ���Ĵֲڶ����ӣ��Ķ�����˼����ĸ�������
����ALP���Ժ��}���e����SA/HNTs�մ�֧���ϵļ����ɹǷֻ��������D5e�քe��BMSCs��֧�������B7��14���ALP�Y�������B7��l�F֧�ܱ����ALP��������ɫ���e�������B�r�g���L��14��r��֧���ϵĺ�ɫ���픵�����࣬����ALP��������u�������D5f��BMSCs��֧�������B14��21����}���e�ĽY�������B14��������ؼtȾɫ�l�F֧�ܱ����^�쵽�tɫ�V�����e�������B�r�g���L��21��r�������������ಢ��֧�ܿ�϶�g���B��һƬĤ��֧�����д����ļtɫ�V�����e�����ɣ������^����}���e�ء��}���e�Ķ��������Y��ֱ�^�ķ�ӳ���S���r�g�����ӣ�֧���ϼ������}���e���������������D5g-j PCR�Y����ʾ����SA/HNTs�մ�֧�������B7��14��Runx2��OPN��COL-I��OCN������������_���c���սM��Ⱦ��@�����ӡ����B14��Ļ����������_�����c���B7�����Ҳ���@�����Ҿ����@���Բ��SA/HNTs�մ�֧�܌�BMSCs���кܺõijɹǻ��ԣ�ʹ���ڹ�ȱ�p�ޏ͑����Ͼ��кܴ�ĝ�����

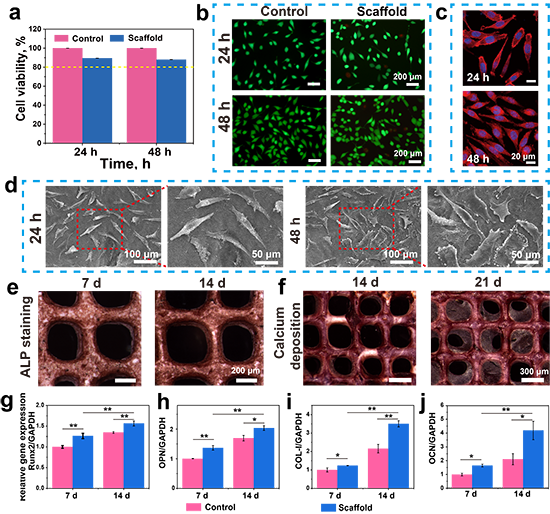

�D5 SA/HNT�մ�֧�ܵ������������о�SA/HNT�մ�֧�������B24��48С�r�Ĺ����g���|�ɼ�����������(a)���ɹ�Ⱦɫ�D��(b)��LSCM�D��(c)��SEM�D��(d);SA/HNT�մ�֧�������B�Ĺ����g���|�ɼ�����ALP (e)�����ؼt(f)Ⱦɫ��SA/HNT�մ�֧�����B7��14 d�r��Runx2 (g)��OPN (h)��CoL-I (i)��OCN (j)������������_��(*P< 0.05��**P< 0.01)
������CSA/HNTs�մ�֧���w�ȹ�ȱ�p���ޏ����������մ�֧��ֲ������B��ȱ�p̎���D6a�Ǵ����B���ޏ͵Č��սM��ֲ��SA/HNTs�մ�֧�ܽMֲ��D��6��12�ܺ�ͨ�^Micro-CT�u��SA/HNTs�մ�֧�����w�ȹ�ȱ�p���ޏ��������Y�����������g��հM��֧�ܽM�����¹����ɣ�����֧�ܽM������������e���ڿհM(�D6b)�������B��ȱ�p��λ�Ĺ��ܶ�(BMD)��BV/TV�Ķ��������Y��Ҳ�C����֧�ܽM�����ǃ��ڌ��սM(�D6c)����SA/HNTs�մ�֧��ֲ��6��12�ܺ�ͨ�^HE��MassonȾɫ�ڹ�-ֲ�������̎�u���¹��γ���r��HEȾɫ��r���D6d��ʾ���ڵ�6�ܣ��c���սM��ȣ�SA/HNTs�մ�֧�ܽM�и���Ļ��|���ɣ����^�������Ѫ�ܺ������dz��F�������սM�B��ȱ�p��λֻ�������ĽM���w�S��䣬�H�������������Ǻ�Ѫ�����ɡ��ڵ�12�ܣ�SA/HNTs�մ�֧�ܽM��ȱ�p̎�c���սM���и�����¹��γɡ�MassonȾɫ�cHEȾɫ�YՓһ��(�D6e)���ڵ�6�ܣ����սM�B��ȱ�p̎�H���������{ɫ���zԭ�w�S��䣬�o���@�������γɣ���SA/HNTs�մ�֧�ܽM�B��ȱ�p̎�������{ɫ���zԭ�w�S��䣬���e���zԭ�w�S���^�����и������ܣ����^�������Ѫ�ܺ����������ɡ��ڵ�12�ܣ��c���սM�ȣ�SA/HNTs�մ�֧�ܽM��ȱ�p̎ͬ�ӵ��и�����¹��γɡ������Mһ����CSA/HNTs�մ�֧�ܵĴٳɹ�Ч�����������߽M�����WȾɫ�^�����g6��12�ܺ�����B���е�Runx2��OCN��ALP���N���ı��_��r�����D6f��֪�����սM���B��ȱ�p��λ�ļ����H������Runx2��OCN��ALP����Ա��_��������SA/HNTs�մ�֧�ܽM�B��ȱ�p��λ�܇���Ҋ�������Ա��_������SA/HNTs�մ�֧�ܽM�ܴ��M�B�Ǔp����λ�������_Runx2��OCN��ALP���Ķ����M�B��ȱ�p���ޏ͡�
�D6 SA/HNT�մ�֧�ܵ��w�ȹ�����������֧��ֲ�����g�D(a);ֲ���6�ܺ�12���B��ȱ�p��Micro-CT���S�ؽ��D��(�tɫ�cȦ���ʼȱ�p�^��)(b);�g��6�ܺ�12�ܸ��M���ܶȡ�BV/TV(c)��H&E (d)���R����ɫ(e)Ⱦɫ�����yӋ�����MRunx2��OCN��ALP���߽M��Ⱦɫ�D(f) (*P <0.05��**P <0.01);�AȦ��ʾ���γɵ�Ѫ�ܣ������α�ʾ���γɵĹ���
���о�ͨ�^��SA��HNTs��ˮ��Һ�л�ϵõ�SA/HNTs��ӡīˮ��������3D��ӡ���g�ߜ؟��Y���g�Ƃ�����ڹ�ȱ�p�ޏ͵ĸ����ͺ��մ�֧�ܡ�SA��HNTs֮�g�Ě��I���o�����ʹSA/HNTs��ī���Ѓ����Ŀɴ�ӡ�Ժ��Π��ȡ�īˮ��CaCl2��Һ�н���õ��������ÿ����Ϳ������ȵ�SA/HNTsˮ���z������3D��ӡ���g�@�ò�ͬ�Π��ˮ���z֧�ܣ���ͨ�^�ߜ؟��Y�Ƃ�ߏ����մ�֧�ܡ���SA/HNT�մ�֧�ܵļ��������Ժͳɹǻ����M���u�r���Y������ԓ֧�ܾ������õ����������Ժͳɹǻ��ԡ������B���ޏ͌�������SA/HNTs�մ�֧�����w��Ҳ�������õijɹ����á�SA/HNTs�մ�֧�ܾ��оC�����܃�����ԭ�ρ�Դ�S�������OӋ�Ըߵȃ��c�������X�ޏ͡��y�P�����ǿ�ֲ�����ȱ���ޏͷ��������Ҫ�đ���ǰ����
ԓՓ�ĵõ��ˇ�����Ȼ�ƌW����52073121,32071326�����V�|ʡ��Ȼ�ƌW����2021A1515011196, 2023A1515011091���������У�������Ќ���Y��21622406������ɽ���Ҹ߅^�a�I�����I�F�Ӌ����2220197000129�����V�|�t�ƴ�W�����tԺ���R���t�W+���Ŀ��CLP2021A001�����Ŀ���Y����
Փ��朽ӣ�https://www.sciencedirect.com/science/article/abs/pii/S0266353824001076
- �Ї������W��Է���ڈF� AFM������ͺϲ���ͬ�S3D��ӡ 2026-02-26
- �m�ݴ�W�����܈F� Adv. Mater.��3D��ӡ�ӑB�m�����ݶȉ��֧�����ڼ����Ч�����ޏ� 2026-02-15
- �пƴ�/���������dz����пƴ���� Adv. Mater.��3D��ӡ���D���~ - ���ܺ����F�������F���F�������� 2026-02-02
- ���ڴ�W�����cܛ���|�n�}�M AFM�������DLP�����ӡ�������пɹ�ע�W�j�Ķ�M�֮��|ˮ���z 2024-04-17
- �����t�WԺY. Shrike Zhang�����n�}�M Adv. Mater.: Ó�������|����īˮ�Ŀ����w�e�����ӡ 2024-01-25
- �Ͽƴ�/�����Ƽ�����R��� AFM��3D��ӡֲ��ʽˮ���z������� 2023-12-23
- ����������W����/��ӯ�� AFM����������ճ�������x�ܽ����x�ӹ��̻������w���������FѪ�ܻ������� 2026-02-18
