������Ȼ������{�����ӣ��w�S�ؼ{����CNC�����ڹ��еĸ߱�ģ�����ԣ��ɞ�߷��ӏͺϲ�������������W�������ϡ���������Ŀ�����о�CNC�����ͺϲ��ϵı�������c����������֮�g�����ϵ���Ծ����ᣨPLA�����CNC�ϻ��W��֦�Ľ��䰸����������������Փ�A�y����֦�����W�M�з������ɵõ���ͬ�Ľ�֦������ͬ�ı���ȡ���ȵĸ��Ժ�CNC��CNC-g-PLA�����ұ��F����ͬ�ı���O�ԡ�����CNC��CNC-g-PLA���ͺϲ������W����Ч����������R�������Եĸ���������ı�����Գ̶ȣ���ͨ�^����ģ�M����Փ�Ͻ���˱�����Ԍ��{���w-�{���w�ͼ{���w-���w�����׃����Ӱ푣��������Mһ�������ڏͺϲ��ϵ������Է������R��������Փ�C��

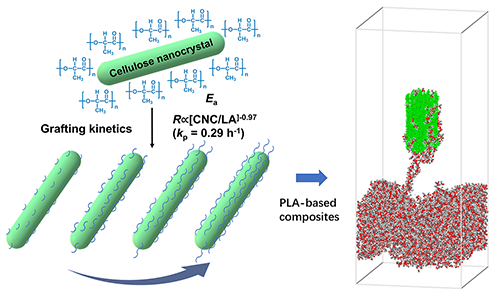

�D1. �n�}�OӋ˼·���w�S�ؼ{��������ԵĽ�֦�����W�c���W�����C������

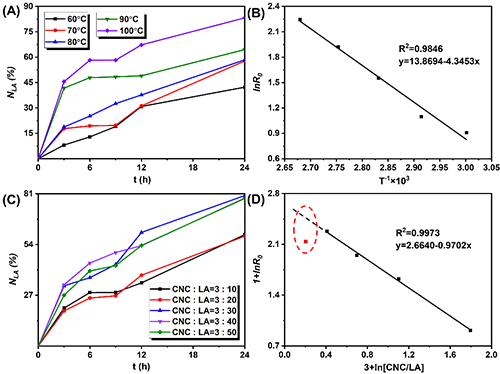

��CNC�����_�h��֦��ͬ�ݶȵ�PLA�Ą����W�^���M�����о����ڵõ��Ľ�֦�a�����xȡ�Ă����͵��ݶȮa�CNC-g-PLA����Ӌ����CNC-g-PLA�Ľ�֦�ʡ������u��ȡ���Ⱥͽ�֦PLA朵ķ��������D2�����Y���������ķN���CNC��֦PLA朵ķ���������֦�ʺͱ����u��ȡ���ȣ��S����֦�̶ȵ����ӣ����ʬF����u���ӵ�څ�ݡ����⣬ͨ�^�����C������ǰ��CNC��ᘠ���ò�;��͵õ����֣����w�ߴ����D3����

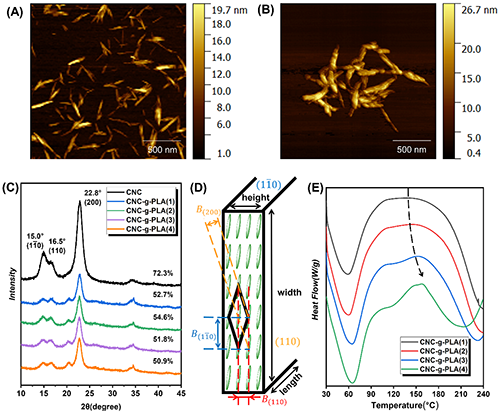

�D3. CNC(A)��CNC-g-PLA(4) (B)��AFM�D��CNC���ķNCNC-g-PLA��XRD�V�D(C)�ͽY��ģ��(D)���ķNCNC-g-PLA��Ʒ��DSC�D(E)
2���ͺ��wϵ�����ɢ�������о�

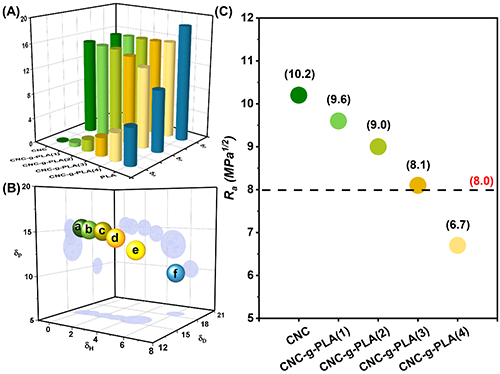

�D4. Hansen�ܽ�ȅ���Ӌ��ֵ
3���ͺϲ������W�����C���ķ���

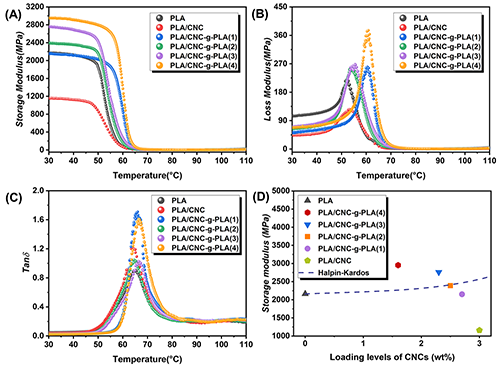

�D5. �惦ģ��(A)���p��ģ��(B)�͓p������(C)�S�ضȵ�DMA�Y�����Լ�Halpin-Kardosģ�����惦ģ��(30��C)�c��Փ�惦ģ���ı��^
�D6. �ͺϲ���CNC��CNC-g-PLA��PLA���|�еķ��ӄ����Wģ�͙C��
Փ��朽ӣ�Yue Zhang, Ping Lan, Zechuan Yu, Tao Xia,* and Ning Lin*, Grafting Kinetics and Compatibility Simulation in Surface Modification of Cellulose Nanocrystals with Poly(lactic acid) for Composites. Macromolecules.
https://doi.org/10.1021/acs.macromol.4c01171
- ���ִ�W�������/�����ƌWԺ Yoshiharu Nishiyama���ڡ�ACS Nano�����״Ό��F�w�S�ؼ{���������ӱ�Ĥ 2025-12-19
- �A�ώ����� Small���w�S�ؼ{������Ƥ������Һ���Ƃ�ߝ��ᡢ����׃ɫ����׃�����z�Ҽ���������Ϳ���ϵđ��� 2025-07-09
- �������WGilles S��be���A�ώ����� Carbohydrate Polymers��Ƥ������Һ����SI-ATRP�Ƃ���H���w�S�ؼ{�� 2025-05-19
- �Ї��V����½�/��g�F� ACS Nano�������������o�ö�߶�ȡ���ߜؾ�������Լ{�wĤ 2025-12-24
- �½���W� ��d������������ľ���ڈF� CST/IJBM��������/�۱�ϩ/���ͺϲ����{���c���� 2025-09-08
- ���u��W���F� IJBM����߳���ˮ���Ч���ľ������w�S�����z���ڷ������������_�l 2025-08-17
- ����W�����h�F� CEJ��һ�N���Ѓ�������LЧˮ�Է���Ϳ�� 2023-02-24
