���u��W������/���˂����� Mat. Sci. Eng. R�������w�S�^�������λ�ۺ���F�������Ĺ��fͬ����
���ԺͶ�܂���������Խ���m���ԣ����ڸ�׃���Ի��ɴ�����ӵİlչ���^ȥʮ���У����Բ��ϵĽY���OӋ�����켼�gȡ�����@���Mչ��ʹ���d����������O��ɞ�F�����c���y�ĺϳɾۺ����r�ף���PI��PDMS����ȣ������w�S���Ͼ����YԴ�S�������|��ȼ���������ݡ��ɽ���ȃ����@ʾ���������r�ľ�����Ȼ���������w�S��AF����������Û���²�����Ó���Ҍ�����^��@ʹ���书�ܻ��^�����R����
�����λ�ۺ����ܲ��ϣ�ECCF����һ��صĽ����ЙC��ܣ�MOF����ͨ���ɿ��{���Ľ��ٹ��c�ͦй�ܗ������ЙC�B���w���ɡ�ECCF������MOF���P�I���ԣ���߱���e�����õĿ�϶�ȡ��e�ǣ����Ц�-�С�d-�й�ܗ�Y����ECCF���F�������^�ߵ��d�����w���ʺ�늌��ʡ�Ȼ����ECCFͨ����������ɢ������ĩ��ȱ���������r�����Ƃ����e��Ĥ�ĺ��㷽�����@�O��������������������I��ďV�����á�
���u��W������/���˂������F������һ�N�·f�ġ��ܽ�-�m�����������Ƃ��˾��з����������Ҍ���Կɿ��ĺ������}�^��ECCF�����F��������������fͬ���С����P�ɹ��ԡ�Alginate fiber anchored conductive coordination frameworks for ultrastable light-gas dual sensors with synergistic effect�����}�l���ڡ�Materials Science & Engineering R���ڿ���Ӱ�����31.6�������u��W���P��ʿ���һ���ߣ����˂����ڞ�ͨӍ���ߡ�

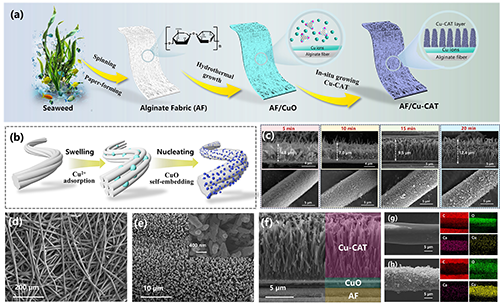

�D1. AF/Cu-CAT���Ƃ估��ò
ͨ�^���z�@�ú�����w�S���ቺ�ɞ��w�S�������ý���M�b�����������ԭλ���LCu-CAT�{����С����ں������}����Û�О飬�ں����w�S�������Û�^���γɽ����^�Ɍӣ������Ȼ����@�~�x�ӣ����FCuO��Ƕ����CuO��Ƕ��ӵ��γɞ�Cu-CAT���L�ṩ�˱�Ҫ�Ľ��ٹ��c��Cu-CAT�{���w�S��У�ֱ��~20 ��m���ں����w�S���������������L��ƽ�����L�ٶ��_��~0.5 ��m/min��

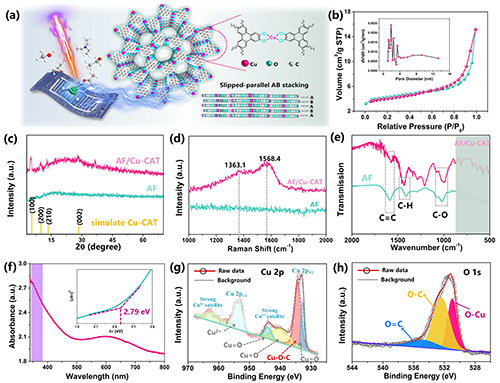

�D2. AF/Cu-CAT�ĽY������
���Ԃ������ɺ����w�S�r�ס�Cu-CAT�̼�푑����ϡ��zӡAg��ָ늘O���ɡ�Cu-CAT���Ӱ���Cu���ٹ��c��HHTP�ЙC���w����늺ɷ��x���x��Cu-CAT���õ���ӂ�ݔ���ԡ�Cu2+�cHHTP��Ϻ��γ���c�S����Uչ�Ķ��S�Y���������~2 nm���Լ��ʯīϩ�Y�������ښ��w���Ӳ��@��늺ɂ�ݔ����~365 nm̎�ď����Վ�����ԓ���Ͼ��Ѓ����������푑���Cu2p3/2���д������@��CuO-C�壬����CuO�cAF������F�����ι̵��I�����á�

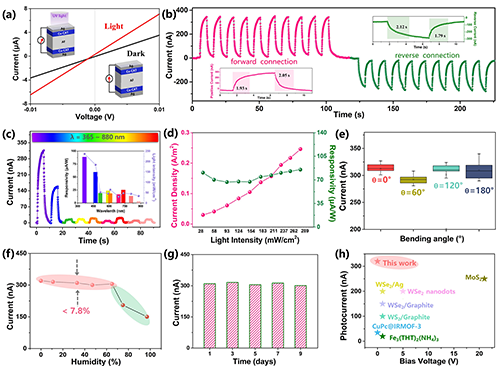

�D3. AF/Cu-CAT�����Թ�������z�y
AF/Cu-CAT����������ƫ����r����365 nm��237 mW/cm2�������µĹ����ݔ���_320 nA��R���s��87.57 ��A/W���S���⏊�����ӣ�ݔ������@�����ӡ����ˌ���̽�y�ʣ�D*����������Ч�ʣ�EQE���ȹ��ָ�˜yԇ�⣬�Ƃ��AF/Cu-CAT���������Գ��ܸ��_3445.1 kPa�đ�����������Ȟ�1.25%���ڏ�����B�µĹ�������׃�������^4.5%���c�F�Ђ�������ȣ�AF/Cu-CAT��������̖������>9�죬�o������Դ���ɹ�����

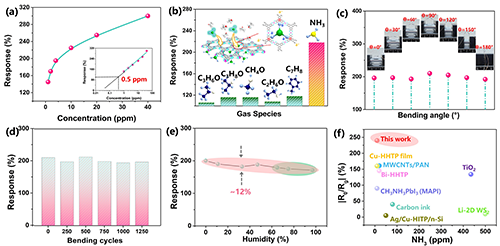

�D4. AF/Cu-CAT�����Ҝذ���z�y
AF/Cu-CAT�������܉����Ҝ��z�yNH3���������`�����S���������Ӷ����ӣ���Փ�z�y���ޞ�0.5 ppm��Cu-CAT���~λ�c��Cu-II���Ĵ��ڣ��ӿ�����ӏ�NH3��Cu-CAT���D�ƣ��Ķ�������Cu-CAT���d�����ܶȣ������˂�������裬�@���˸��`���ȡ����⣬NH3�cCu-II��λ������Cu-CAT�Ȳ��Y���l���p׃�����Mһ��������NH3�cCu-CAT������á�AF/Cu-CAT��������0��180�����⏝���¾��Ѓ����ķ����ԣ���1250���؏͏���ѭ�h���`���ȃH�½�~6.5%�����ڝ�Ȍ���������������������Ӱ푣���������ȏ�11%���ӵ�97%�r����������NH3��푑������½���~12%����

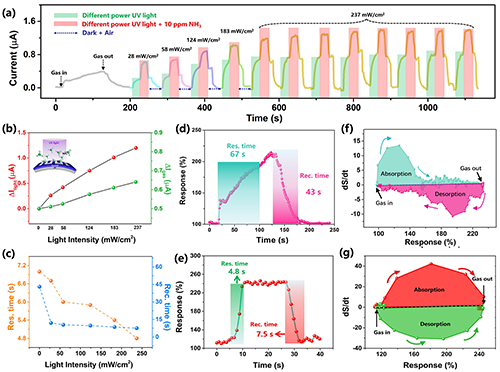

�D5. AF/Cu-CAT�Ĺ�/��fͬ����
���⣬AF/Cu-CAT���������Ѓ�Խ�Ĺ�-��fͬЧ����ʹ����푑�������-Ó�������W������358%���c��ͨ�İ����������ȣ���-��fͬЧ����Ч��Q�˻���Ư�����}�����F�˳������Ě��w�����О飬���@������˂�����푑��ٶ���푑��r�g��67��s����4.3�룬�֏͕r�g��43��s����7.5�룩��
�D6. ���������fͬ���ЙC��
��AF/Cu-CAT��������¶�ڿ՚�r���՚��е������ӏ�Cu-CAT���沶�@����γɻ��W��������

�������������Ϗ���������Cu-CAT�����γ���ӺıM�ӣ��Ķ��a������衣����������¶��NH
3�r��NH
3����

�������������ጷŻ�Cu-CAT����������轵�͡���/��fͬ�F��ɚw����Cu-CAT���σȲ������d�����c�����������w֮�g�ķ�������Cu-CAT�ܵ������䎧϶�����������r��
Cu-CAT�Ȳ��Ĺ����d���ӕ�Ӱ��������w�����ͽ����ĄӑBƽ���������⾀�����£���������c�՚��е������Ӱl������������Cu-CAT����a����������x�ӣ�����

��

�Ĵ���������
NO(ads)���ӵĽ������ʣ�������������ጷŻ�Cu-CAT���ϣ�Cu-CAT�������ӺıM��׃խ����轵�͡�
ԭ��朽ӣ�https://doi.org/10.1016/j.mser.2024.100827
