�L���������/���ܽ��ڡ������Ӣ������ ACS Mater. Lett.�������N�����������۷���ͪ��Ĥ���|��늌���
�|�ӽ��QĤ���|�ӽ��QĤȼ��늳صĺ��IJ�����ֱ��Ӱ��乤��Ч�ʺ��;��ԡ������Ű˾���a��NafionĤ���a�ɱ�������ˮ��ه�ԏ����Һ������a���h����Ⱦ��ȱ�c�����������Mһ���İlչ�����л�����F�ķ���ۺ�����r��������᷀���Ը߱��J����Nafion���������Ʒ֮һ��Ȼ�����ǻ��������Ĥ���|��늌��ʵ�ͬ�r��������Cе�����������Կ������Ĥ�ęCе���ȺͿ���������������ȼ�ϝB������|�ӽ��QĤ�ijߴ緀������Ȼ�������ۺ�����w�ľW�j�Y�������|�ӽ��QĤ���ܶȺ̈́�����������K�|�ӵ��w�Ʋ��p������Ч��ݔ;�����M�������|�ӽ��QĤ���|��늌��ʽ��͡������̽�����ͽ����ͽ��������M������|�ӽ��QĤ�����w�����Ǯ�ǰ���R����Ҫ����֮һ��
��h�������ڳ����ӻ��W�Ͳ��ϿƌW�I��õ��ˏV���Pע��Ȼ����ȼ��늳�Ĥ�I����̽����Ȼ���������������N������͵Ĵ�h������֮һ�����ںϳ����ܻ��������صĄ�����ǻ�Y�����H�m�ϸ��x���ԵĿ��w�R�e��߀�������x�ӂ�ݔͨ����ͬ�r�������N߀�������õğ᷀��������������������N���������|�ӽ��QĤ���Է������о�İlչ������
���գ��L�����I��W��۸����������ܽ��ڣ����ִ�W��Ӣ�����������OӋ��������һ�N���ʹ�h���|�ӽ��QĤ��SPAEKS-CL-QP5������ȫ���һ����ܻ���[5]���N��BrP5��������۽������뵽���а�������Ļǻ��۷���ͪ����Am-SPAEKS���С��c���y���������|�ӽ��QĤ���|��늌�����ͬ��ԓ�����N����������cAm-SPAEKS�����γɪ��صľֲ����ܶȽ��Y�����ڱ��ֽ����ݵ�ͬ�r�����F�ڵ��x�ӽ��Q������IEC���µĸ��|��늌��������^ϵ�Ќ����о��̓�����BrP5��Ͷ���|���Ȟ�7%�r���Ƃ��SPAEKS-CL-QP5Ĥ��SPAEKS-CL-QP5-7%�����Ѓ��������������ԣ���24С�r����84.2%��������ˮ�ʣ�14.3%������Û�ʣ�11.0%����ͬ�r�����������_50.4 MPa�����Ռ����������������N���SPAEKS-CL-QP5-7%Ĥ�Ć�λ�x�ӽ��Q������늌��ʣ�133.4 mS g cm?1 mmol?1��������ǰ��Am-SPAEKS��65.2 mS g cm?1 mmol?1���ăɱ����C�������N���������ԽY�����|�ӽ��QĤ���������������P�I������ԓ�����ԡ�Cross-Linking of Bromo-Pillar[5]arenes and Sulfonated Poly(Aryl Ether Ketone Sulfone) Enhances Proton Conductivity of Membranes at Low Ion Exchange Capacity�����}�l����ACS Mater. Lett.�ڿ�����DOI: 10.1021/acsmaterialslett.4c01980��

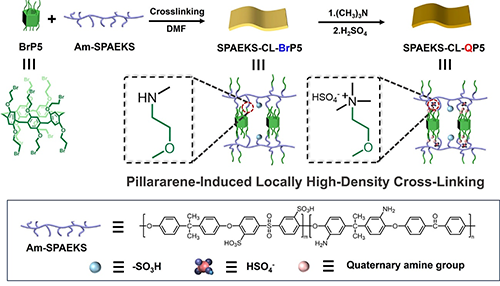

�D1. �����N�����ǻ��۷���ͪ����Ĥ���Ƃ�ʾ��D
���ߌ�SPAEKS-CL-QP5-X%��X��ʾBrP5��Ͷ���|���ٷֱ���X = 0 (Am-SPAEKS), 3, 5, 7, 10, 15 wt%���M���˼t�⣨ATR-FT-IR����X�侀��������V��XPS������������@�R��SEM�������z������ϵ�б������Y�����������N��Am-SPAEKS�ijɹ������Լ���Ĥ��朻�����F�ijɹ�������ԓ��Ĥ�������ܛ]��ȱ�������ط�����TGA�������������Ԝyԇ�C��ԓ��Ĥ�������õğ᷀���ԺͽY���;������܉�M��ȼ��늳�������Ҫ����������ͨ�^IEC����ˮ�ʣ�WU������Û����SR�����Cе���ܡ��|��늌��ʺ�늳����ܵȜyԇ���C��SPAEKS-CL-QP5-7%��Ĥ���и������ľC�����ܣ���80 ��C�r늌��ʞ�88.1 mS cm?1������M�b��H2/O2ȼ��늳�������80 ��C��100%RH�µ���ֵ�����ܶȞ�445.1 mW cm?2��

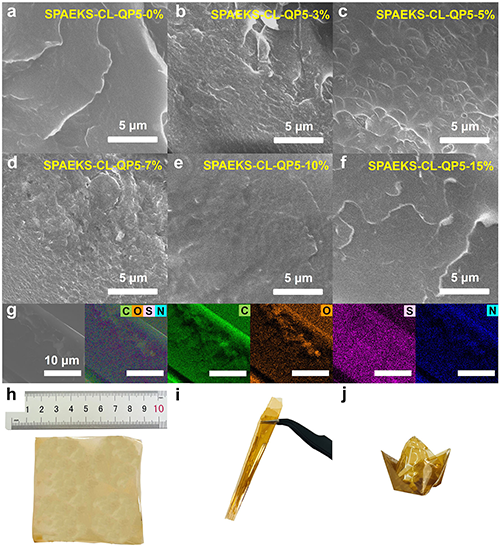

�D2. ��a�Cf��SPAEKS-CL-QP5-X%��SEM����D����g��SPAEKS-CL-QP5-15%��EDS����h�Cj����ĤSPAEKS-CL-QP5-7%�Ĕ��a��Ƭ

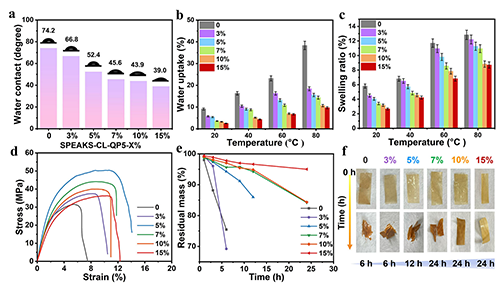

�D3. SPAEKS-CL-QP5-X%�ģ�a�Cc��ˮ���|�ǡ���ˮ�ʺ���Û������d�Cf���Cе���ܺ�����������

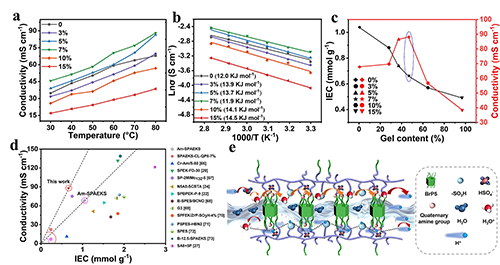

�D4. ��a�Cc���|��늌��������������IEC���|��늌����S���z������׃����������d�����о��c�īI�ш�����|��늌����CIEC����
�D5. Am-SPAEKS��SPAEKS-CL-M1-35%��SPAEKS-CL-QP5-7%��늳�����
���Y���ڱ������У����߳ɹ�������һ�N�����������N���������|�ӽ��QĤ��SPAEKS-CL-QP5�����������N�����۽������뵽Am-SPAEKS����������|�ӽ��QĤ�����w������BrP5����������܈Fһ�����cAm-SPAEKS�����γɪ��صľֲ����ܶȽ��Y������һ�������D���鼾�@��x������̎���������@��x���c��������x���γ��x�ӌ����c�ۺ�������ϵ�������fͬ����Ĥ���|��늌�����ͬ�r����ԓ��Ĥ�������������������Cе���ܺͳߴ緀�������C����ԓ�������������OӋ�̓��������Ӵ�h�������������D�QĤ�����еđ����ṩ����˼·���o����һ�NĤ���ϸ��ԵĿ����Է�����
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acsmaterialslett.4c01980
