�|�A��W������/�O��ͯ�F� Adv. Mater.��ճ�����ГQ������x�����z
ճ�����{���܌������C���ˡ����ۡ����坍���P�����o�ȑ��ØO����Ҫ�����@���������ό���׃�h�����m��������Ȼ������Ҏ���ϱ���������ճ�������@Դ�����^��̶��ķ��ӽY����������ɢ���ԣ��y�ԳʬF��Ȼ�෴�ı������|����������о��ˆTԇ�Dͨ�^��N�̼��{�ز��ϱ������ԣ����Դ�������������ճ���������ߵ͝������������{�����r�Ј���Ɍ��F��ճ���ͳ������ɷN�O����B֮�g�Ŀ����ГQ��
�|�A��W������/�O��ͯ�F������������ͨ�^���ۺ���W�j�����������_�l����������ܛ���ϣ�����Һ���M�b�T������x�Ƃ���늌����S���켱���������x�ӌ���w�S��Adv. Mater. 2021, 33, 2103755�������ڶ�߶ȾW�j�OӋ�ϳ��ˑ�׃Ӳ�����ޏ��x��Ƥ�w��Nat. Commun. 2021, 12, 4082��Nat. Commun. 2022, 13, 4411�����������Ӿ�늽��|-�V��{�״�������Ƃ��ˏ��ҟ���Ӳ��ˮ���z��Angew. Chem. Int. Ed. 2022, 61, e202204960������������x����������ӑBճ���M�b�_�l�˸������x��Ƥ�w��Adv. Mater. 2023, 35, 2209581����ͨ�^��׃�����T������x�_�l�˄��xӲ����ճ���x��Һ�w���z��Adv. Mater. 2023, 35, 2310576�������ö༉���I���ϼ��ӑB����x�_�l��ʼ�K̎���R�����z�c��B����혷��x��Ƥ�w��Nat. Commun. 2024, 15, 885�������ڸ����P�}����I�ϳ��˛_��Ӳ�������Ӿۺ��J. Am. Chem. Soc. 2024, 146, 7533��; ͨ�^��-Һ�p�B�m����x�Y�����F�����쑪׃�����е��x�ӂ����О飨Adv. Mater. 2024, 36, 2402501�������õ�������ɢ�������ԽM�b�ϳ��˼�ߵ��t���ߏ��g���W���x��Һ�w���z��Adv. Mater. 2024, 36, 2408826����
���ڣ�ԓ�F������һ�N���m���p�B�m����x�������ڲ�ͬ�ض��½���ճ���͝������ܡ���ˣ�����ͨ�^�ۺ��T������x�ϳ��˾���Ҏ���p�B�m����x�Y���ķ����z���������У���ȫ��������ϩ��������PPFHEA����Ԫ�c����������ȫ�����ѣ�PFPE���������^�ã���ͬ�M�����������ɚ��I���ϵľ۱�ϩ�ᣨPAA����Ԫ�cPFPE�������^��γ��������d�����Ҝ��£�PAA��Ԫ֮�g�����I���ϣ������z̎����Ӳ�����B�������ܝ�������ƣ����F���˘O�͵�Ħ��ϵ����0.004��������ʹ��PAA���I���x�������z�ГQ����ܛ��ɢ�B��ͬ�rጷŴ�����ճ�ԑҒ�朣�dangling chains��������׃�鏊ճ����B��362 kPa�������⣬ԓ�����z�����W�������W���g�����������ޏ��������ڰ�����ճ���ԝ���������Н��ڵđ��È�����

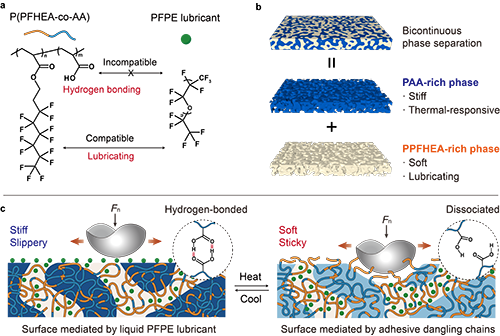

�D1. ճ���ГQ�����z�ķ����OӋ�c�����C��
�������Ⱦ����ۆ��w�����������z�Ҝ����W��ճ�����ܵ�Ӱ��M����Ԕ���о������AA�����@����������z���W���ܣ�����Ҳڅ�ڹ⻬ƽ�����@����飬PAA��Ԫ���I�����ܶ���ߣ����M�p�B�m�Y���l������Ҏ�����Ķ���Ч�����˝����������׃�Ρ���AA�������^40 mol%������probe-tack�yԇ�џo���z�y��ճ�������������������ѳ���γɡ�

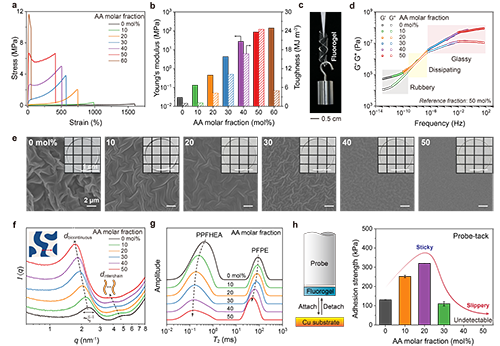

�D2. ��ͬAA���������z�����W���ܡ��Y���cճ������
�����xȡ���������W�͝������ܵĺ���50 mol% AA�ķ����z����Ҫ�о����������ڲ�ͬ�ض��µ�ճ���ГQ������Probe-tack�yԇ�@ʾ������ʹ�÷����z����Ѹ�ُĝ����ГQ����ճ����B���ڲ������D׃�ضȸ�����~80 oC���_�����ճ����362 kPa�����������ճ����B�����أ����z������Óճ���������F�����ߵĹ̻�ճ�����ȣ�lap-shear�yԇ~3.8 MPa��������ͨ�^��ӌ���Mһ����C��ճ���ГQЧ�����Ҝ���������ɻ��䣬�L�ӽǃH5 oC����������80 oC���ϣ���ʹ���崹ֱ�����Ҳ�y�Ի��ӡ�
�S������������׃�x�yԇ�˷����z���Ҝ؝����l���µ�Ħ��ϵ�����ڸ�ؓ�d�����ٶ��£�Ħ��ϵ���ɵ���0.004���c���w�P��ܛ���ஔ���� 0.001-0.01�������⣬�����z�ĸߏ��g���W�͝������l�a������ʹ�䝙�����ܾ��ИO�õ���ƣ���ԡ���ʹ����Ħ��12000�Σ�Ħ��ϵ���Ա��ַ������@һ����ij������p�B�m�Y��Ҳ���탞���Ŀ��ۺ����ޏ�������
�D3. �����z��ճ���ГQ�����ۺ����ޏ���
����������Õr�دB����׃���͈��˴š�SAXS�����S���P�t����V���ֶ�Ԕ���о��˷����z��ճ���ГQ�C�����e�ǣ��������õ͈��˴�Ӌ���˲�ͬ�ض�����朡�����机͑Ғ��������������������Ҫ���½����Ғ���D�����Ҵ��^�̸߶ȿ��档�ڽ��^�߶��ϣ����ز��]�������p�B�m�Y�������@�Ɖģ����ڷ���ˮƽ�ϣ������T��PAA���I���ֽ��x�����H����˲������w��������ɢ���ԣ�߀�T���γ��˴����đҒ�朡��@Щ�Ғ���c�����|���w����a�����ҵĸ��������Ķ����폊ճ����

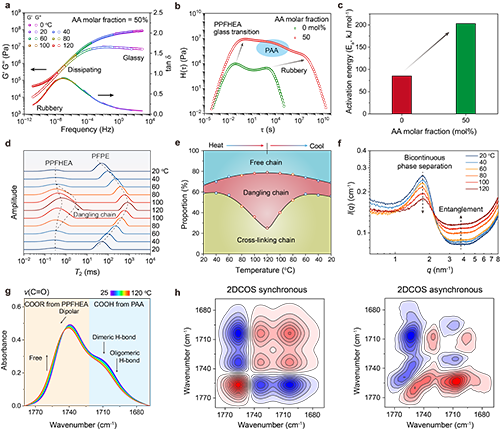

�D4. �����zճ���ГQ�C������
�����о��ɹ���������Making Sticky-Slippery Switchable Fluorogels through Self-Adaptive Bicontinuous Phase Separation�����}���l���ڡ�Advanced Materials���ϡ��|�A��W���W�c�����WԺ�Tʿ�о������ϼ�����µ�һ���ߣ��O��ͯ�о��T�����������ڞ�Փ�Ĺ�ͬͨӍ���ߡ�
ԓ�о������õ��ˇ�����Ȼ�ƌW�����ش��ࡢ���ϵ��Ŀ���Y���c֧�֡�������ϣ����ɢ�����ģ�JCNS���nj�����ʿҲ���c��ԓ�о���
Փ��朽ӣ�https://doi.org/10.1002/adma.202411273
