�����ִ�Źٱ�Ժʿ�F� CEJ������Û��˨�Y���z�Ͻ��� - ͨ�^�����w�����R�e��������ͺϲ����z������
�Ҿߺ͵ذ��ľ��ͺϲ����ѳɞ��˂������в��ɻ�ȱ����Ҫ�M�ɲ��������S������ˮƽ���������h�����R�����������M�ߌ��Gɫ���h���c�����aƷ�������������L���ڴ˱��������oȩ�Gɫľ��ͺϲ��ϑ{���䃞Խ�ĭh�����ܺͽ���������협������M�ߌ��ڸ�Ʒ�|���������չ�F���V�����Ј�����ǰ����ľ��ͺϲ��ϵ����a�^�������z𤄩���аl���P��Ҫ��Ȼ�������y�ĺϳɘ�֬�z𤄩��Ҫ�Բ��������Ļ�ʯ�YԴ��ԭ������ʹ���^���п���ጷż�ȩ���@���H�����w�����������{��Ҳ���h����ȫ�a��ؓ��Ӱ푡�������_�l�oȩ�������Gɫ���ɳ��m�Ҹ����ܵ�������z𤄩�����Ƃ�ߏ��ȡ���ˮ��ľ��ͺϲ��ϵ���Ҫ�h����������Ҫ�ĬF�����x�͏V���đ��Ý�����
���գ������֘I��W�Źٱ�/�����F���Chemical Engineering Journal�l���}����Imitation expansion bolts structural bonding interface: enhancing the bonding properties of bamboo composites through host-guest molecular recognition�����о�Փ�ġ�
�����|�z𤄩�m���Эh�����������ձ����R���Ȳ������ˮ��Ƿ�ѵ���������ˣ��������z�������ѳɞ��ИI�о��Ľ��c���z��������ҪԴ���z𤄩�ۺ���Ⱦ��������c�����g�Ķ�N��������@Щ�����ʹ���ĵ��Ծo��ճ�������F���ĵ��z�������о����ù��ܻ��w�S�غ���-�h������ԭ�����������Ƃ���һ�N���h�������w��������z𤄩��ͬ�r��������ż��������������w�ɹ���֦����ı��档���z���^���������w�c���w֮�g�l���ķ����R�e��ģ�M����Û��˨�Ĺ���ԭ�����Ķ�������һ�N���͵������w�R�e�z�Ͻ��档������ּ��ͨ�^���������w�����R�e�z�Ͻ���Ķ������z𤄩�c�����g����������@�������z���������������|�z𤄩�đ����I����չ�µĿ�����
ԓ������ͨ�^�ɲ�ȡ���������w�S��(MCC)�Ƃ�ɰ����w�S��(AC)��ʹ�øߵ����c�����h����(��-CD)�����������h����(O��-CD)��ͨ�^�����g��ϯ��A�����Ƃ�����Эh�������w��AC-O��-CD�w�S�ػ��z𤄩�����w���Ƃ�������D1��ʾ��

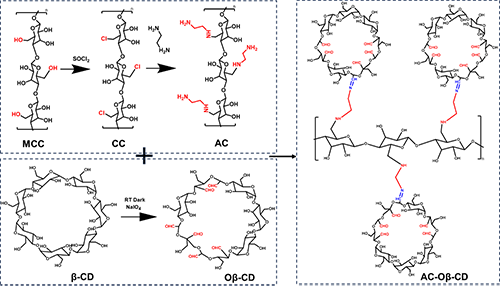

�D1 �w�S�ػ����w�z𤄩���Ƃ�
������ͨ�^����ż�������B����������w���ӽ�֦������ı��棬���z���^�����z𤄩�����w�����c�����ϵĿ��w���Ӱl�������R�e���Ķ�����һ�N�����w�R�e�z�Ͻ������D2a�������z��ԇ�����z�Ͻ��棩�Ƃ��Ԕ�����E����D2b-2e��ʾ��ͨ�^FTIR�Լ�XPS�ȱ��������w�������M���˱������C���˿��w��������ı���ijɹ���֦��ͨ�^������V�о���AC-O��-CD�c������֮�g�������w���������D2f��ʾ��AC-O��-CD��262 nm̎�Џ������շ壬��������232 nm̎�����շ���������������@���������@������AC-O��-CD����ˮǻ�c������������w�����R�e���Ì�����������ʹ��2D-NMR-NOESY���������M���˱�����NOESY�V���ں�OverhauserЧ����NOE�������@�NЧ���У�NOE��ָ��ijһ�˵ļ��l������һ����ֱ������õĺ˵���̖���ȕ��l��׃�����@�N�����ͨ���漰�����x�^���ĺ���NOEЧ���ď����c��֮�g�ľ��x���P�����xԽ����NOE��̖Խ��������ͨ�^�^��NOESY�V�еĽ������Ɣ��|�ӵĿ��g�ӽ�������D2g��ʾ��A��B�ɂ��嶼�ǽ�������|��Ha�cO��-CD���|��Hf��Hi֮�g�����P��������2D-NMR-NOESY (H-H)�Y���������Ɯy���w���Ӳ����M�����w�Ŀ�ǻ���Ķ��γ��˰������D2i��ʾ���������w���ӺͿ��w����֮�g�ķ����R�e�О飬XRD����F�ˎN׃�����@Щ׃��������1�����w���ӺͿ��w����֮�g�����γ����µľ��w�Y�������߾��w�Y�������аl���˸�׃������XRD�D�V�з��λ�ðl����ƫ�ƣ�2�������R�e�О���܌��¾��w�Y���IJ��������Ի�����̶Ȱl��׃����Ӱ�XRD�D�V�з�ď��ȣ�3���������ӺͿ��w���ӵĽY�Ͽ��܌��¾��w�Y����Ť����ֲ�������׃��������XRD�D�V�з���Π�l��׃����4���l�������w�R�e�����γ����µĽY���������Y��������XRD�D�V�г��F���µ���������@Щ�D�V֮�g�IJ�C�����¹�����γɡ�

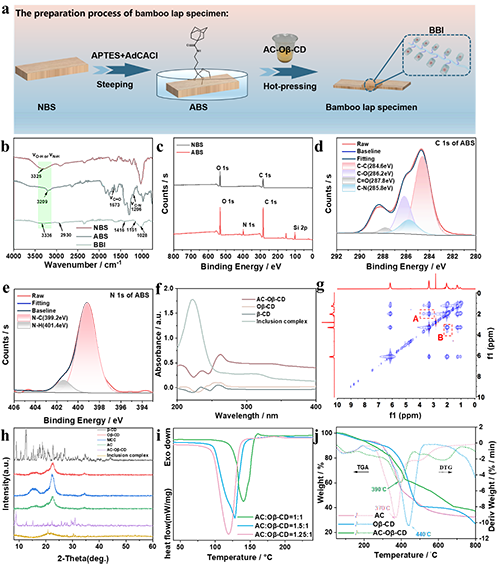

�D2 (a)ճ��ԇ�ӣ�ճ�ӽ��棩�Ƃ��^��ʾ��D��(b) NBS��ABS��BBI��ATR-FTIR���V��(c) NBS��ABS��XPS���V����d,e�� ABS��c1s��n1s�ĸ߷ֱ���V��(f)�����Ҋ���V���^��(g)�������2D-NMR-MOESY ��H-H���V��(h) x�侀������V���^��(i) AC-O��-CD��ͬ����µ�DSC������(j) AC��O��-CD��AC-O��-CD�ğ���������
�D3aԔ�������������w�R�e�z�Ͻ���ϵ�y�Ę����^�����D3b�͈D3c�����z��ԇ��������z�Ͻ����SEM��Ƭ����Ĕ��ѵ��w�S�ڈD��������Ҋ���ι̵��^���ڹ̻����z𤄩�С����Կ�������ճ���^�������z𤄩��Ч�؝B����ĵĿ�϶�У��γ����^���ęCе���i���ã�ͬ�r���z�Ͻ������γɵ������w�������@�������˻����c�z𤄩֮�g������á��D6d-6h����ѽ�����Ԫ�طֲ���C��O��N��Si�ڽ����Ϸֲ��������f�������������^���п��w���ӱ�������^�����������档

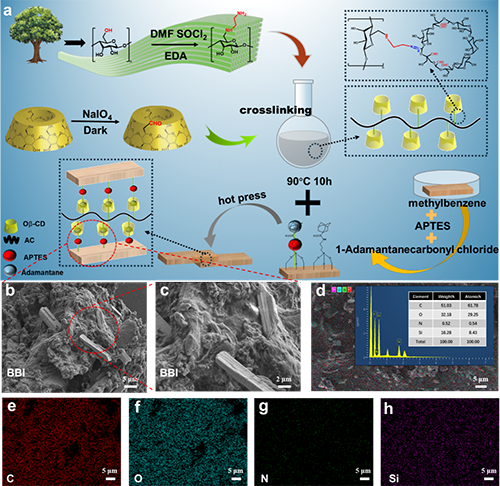

�D3 (a)���������R�eϵϵ�y��Ԕ�����̈D����b,c��ԇ�����κ�ճ�ӽ����SEM��Ƭ��(d)ԇ�����κ�ճ�Y����Ԫ�طֲ�����������e-h��ԇ���������I�Ͻ���C��O��N��Si��EDSԪ��ӳ��D��
��D4��ʾ���քe̽�����z𤄩�̺������z𤄩���M�ֱ����Լ��ቺ�ضȌ��z�����ܵ�Ӱ��������������w�R�e�z�Ͻ��������ͺϲ�������ɠ��ˮ����ˮ̎����Ĵ�Ӽ��Џ��ȷքe��15.80 MPa��11.85 MPa��10.56 MPa����δ���������w�R�e�z�Ͻ���ͺϲ��ϵĸɴ�ӿ��ȃH��6.60 MPa���ɴ˿�Ҋ�������w�R�e�z�Ͻ���Ę������z�����ܵ��@���������ã�ԇ���ĸ��z�Ϗ��������139.4%����ˮ�z�Ϗ��������576.9%�����������^2���µ���Ȼ�ϻ����������w�R�e�z�Ͻ��������ͺϲ�����Ȼ�����^�õ��z��������
�D4 ��δ�����l���£��̺���(a)��AC�cO��-CD���|����(b)�͟ቺ�ض�(c)���z�����ܵ�Ӱ����ڽ��������l�������̺���(d)��AC�cO��-CD���|����(e)�͟ቺ�ض�(f)���zճ���z�����ܵ�Ӱ���(g)�c�����ш��������ͺϲ����z�Ϗ��ȵı��^��(h) ���������w�R�e�z�Ͻ�������ͺϲ���ԇ��������Ѻ����Ƭ��(i)�z��ԇ������Ȼ�ϻ�ԇ���
������ľ�ġ����ķ���ϩ�Ͳ�����ճ��Ҳ����ͨ�^�@�N�����w�����R�eճ�ӷ������F���D5�������о������������zճ����ճ�������ṩ���µ�˼·�ͷ�����

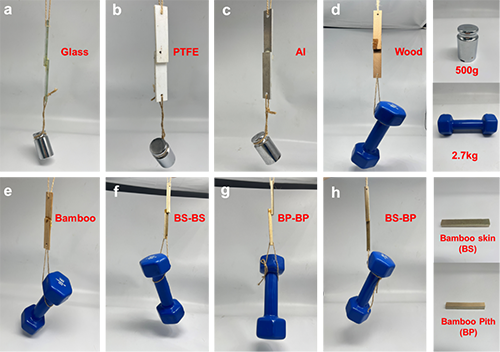

�D5 ��ͬ���ĵĴ��ԇ���Ƭ��(a)����-������(b)PTFE-PTFE�� (c) Al-Al�� (d)ľ��-ľ����(e)���-��ģ�(f)����-������ (g) ���S-���S�� (h)����-���S��
�C��������ԓ�����Ƃ��˺��Эh�������w���w�S�ػ��z𤄩ģ�M����Û��˨����ĸ�Y���������Ͻ�֦�Ľ�������wģ�M����Û��˨����˨�Y����ͨ�^ģ�M��Û��˨�Ĺ���ԭ�혋���������w�R�e�z�Ͻ��棨�D6�����@������������ͺϲ��ϵ��z��������ͨ�^ATR-FTIR��XPS��DSC��TG��H1NMR��2D-NMR-MOESY�Լ�XRD�ȶ�N�����ֶ�����ԓ�z���wϵ�M����ȫ���������ͨ�^���z��ԇ���Ĵ�Ӽ��Ќ��z�������M���˜yԇ����ɼ��Џ��ȸ��_15.80 MPa�������ڟ�ˮ�ͷ�ˮ��3С�r��ĝ���Џ��ȷքe��11.85 MPa��10.56 MPa���Y���������������c�h����֮�g�ķ����R�e��Ч�������z𤄩�c����֮�g�����������������z�Ͻ���ķ��������Ķ��������z�Ϗ��Ⱥ��z�Ͻ������ˮ�����@��о����H���_�l�oȩ���ӵ�������z𤄩�ṩ����˼·��߀���Ƃ�ߏ���������ˮ�Ե�ľ��ͺϲ����_������;����

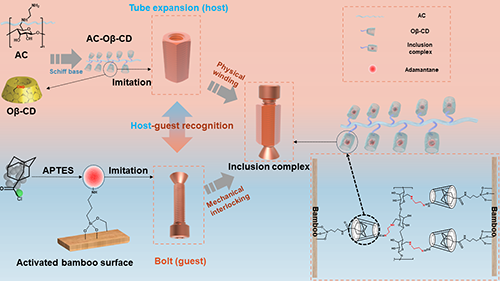

�D6 ͨ�^ģ�M��Û��˨�Y�������������w�R�e�z�Ͻ���ʾ��D
2022���Tʿ�о����w���2024����ʿ�о�����ͬ�_��Փ�Ĺ�ͬ��һ�������Źٱ�Ժʿ�������о��T��Փ�Ĺ�ͬͨӍ�������������߰��������c���W���̌WԺ���������Ƚ�θ����ڡ��@헹����õ�������ʡ�r�I�����c�Ŀ(202401BD070001-026; 202401BD070001-027)��������Ȼ�ƌW����(32171884; 32060323)������ʡ���A�о�Ӌ�����c�Ŀ(202301AS070041)�Y����
Փ��朽� https://www.sciencedirect.com/science/article/abs/pii/S1385894724082627
