����������ǛQ�����Ͻ���F����������ܵ��P�I���أ��ڳ���Ϳ�������������оƬ�Ƴ�����������Լ��ͺϲ��ϵ���Ҫ���d�a�I���̑����������O����Ҫ�����������_�����������Ï��Ȍ����ۺ��ﱡĤ��ɳ��c�p�Y�ݻ���Ҏ�ɲ��H�Ǹ߷��ӿƌW����Ҫ�M�ɲ��֣��������{�߷��Ӳ��ϼӹ����OӋ����Փ���A������ȱ������ֶ���Ŀǰ�о���������Ï��Ȍ����ۺ��ﱡĤ��ɳ��c�p�Y�ݻ���Ӱ푃H������Ӌ��Cģ�M������Ȼȱ������ֱ���C����
����������ƽ���ڈF�ͨ�^�O�yҺ�α��揈�������±�Ĥ��׃�О�lչ��һ�N�������w���������ۺ��ﱡĤ��ɳ��c�p�Y������(Soft matter 2016, 12, 6120?6131��Macromolecules 2021, 54, 3735?3743)�����ڴ˷�����ԓ�����о��˽�������Ï��Ȍ������p�Y�۱���ϩ(PS)��Ĥ��ɳڼ��p�Y�ݻ���Ӱ푡��о��l�F����PS��Ĥ�ڽ�����(��s�Cp)��44.9��2.3 mJ m?2�Ļ����ϕr������ɳڕr�g�SĤ��ȵĜpС�քe�ʆ��{�f�p���f����څ�������ڦ�s�Cp��33.5 mJ m?2����10.6 mJ m?2�Ļ��ף�PS��Ĥ����ɳڕr�g�S��Ĥ��ȜpС�Ƚ������S���ֆ��{��������D1��ʾ��
���������һ���µ�����ģ�́������@�N���ص��ɳ��О���ԓģ�;C�Ͽ��]�˻���Ч��������Ч���Լ����p�YЧ��������PS��Ĥ��ɳڕr�g��Ӱ���
(1)���ô�ģ�����M�ϵõ�����Ч�ӽ�����(hs)��PS�c����֮�g��Ħ��ϵ��(��s/��0)���wһ����PS��gƽ���p�Y��Ŀ(Z(h)/Z(bulk))��
�D1. PS-168k��Ĥ(Mw=168 kg?mol-1)�ڲ�ͬ��s�Cp����������ɳڕr�g��Ĥ����ه�������������ù�ʽ(1)�������ĔM����
ԓģ�ͽ�ʾ��PS��Ĥ��ɳڕr�g�dž��{�О����Դ�����ڦ�s�Cp��33.5 mJ m?2����10.6 mJ m?2�Ļ��ף�PS��Ĥ��ɳڕr�g�dž��{�О�w���ڽ��p�YЧ���c����Ч��֮�g�ĸ��������p�YЧ��������PS朵��ɳڄ����W��������Ч���t�Ӿ����@һ�^��(�D2)��������s�Cp= 2.3 mJ m?2��PS��Ĥ�ڽ���̎��Ħ��ϵ��Ѹ�������������˽��p�Y��څ������������PS��Ĥ���ɳڄ����W���Mһ��ͨ�^���ؿ���ģ�M�Y��ԭʼ·�������C�����@�N���ص��ɳڙC����ԓ�о���ʾ�����ۺ��ﱡĤ�ɳ��О�ď��s�C������{�����ۺ�����ϵļӹ��ṩ�˻��A��Փ��ָ����

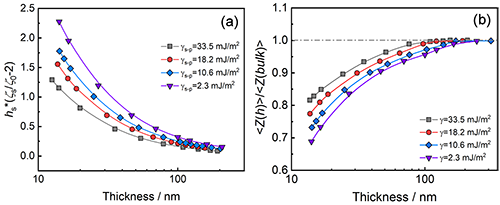

�D2. (a) PS��Ĥ�ڲ�ͬ��s�Cp�����ϻ���Ч����Ĥ����ه�ԡ�(b) PS��Ĥ�ڲ�ͬ��s�Cp�����Ϛwһ���p�Y��Ŀ��Ĥ����ه�ԡ�
�����о��ɹ������ԡ�Competition between Disentanglement Effect and Interfacial Effect Determines the Chain Relaxation Dynamics of Entangled Ultrathin Polystyrene Films�����}���l���ڌW�g�ڿ�Macromolecules��(Macromolecules 2024, 57, 9688-9697)����ʿ�����L�������µ�һ����������ƽ���ڞ�ͨӍ���ߡ�ԓ�о��õ��ˇ�����Ȼ�ƌW����(22173081, 22161160317�� 22073093)�ͺӱ�ʡ��Ȼ�ƌW����(Grant B 2020507044)���Ŀ���Y���c֧�����V�|���I��Wʯͮ�ǽ������Ї������W��˼�Ѳ�ʿ���Ͼ���W����販ʿ�ṩ��ģ�MӋ��, ��Փ�Ĺ�ͬ���ߣ��ش˸��x��
ȫ��朽ӣ�https://doi.org/10.1021/acs.macromol.4c01788
