��ϩ�Nռ�����Ͽ��a���İ�ڽ�ɽ����U�������_2.2�|�������仯�W���|��������Ȼ�����y�ȴ���̎�Õ����h����ɇ�����Ⱦ�����^�ڟ�⡢���ѽ�Ȼ��W�����ֶΣ������ѽ����ڜغ͗l�����F��ϩ�N���������ա�����ǰ�����ѽ���Ҫ����С���Ӷ�Ԫ��Ȯa�����̼���ֲ��V�����x�����y�Ć��}����ֵ���������y�����U����ϩ�N�ѽ���ض���L�ĵ;���ڟ����W�σ��ݸ����Һ������܈F�Ķ��ɢ�;����ֱ�ӑ��ã��o�跱���ἃ���E��
��ˣ��㽭��W��ƽ���о��T���������о��T�����һ�N�͜ء��ɿصďU����ϩ�N�����ѽⷽ�����ѽ�a����Y�����������ܻ��;�������ѽ��^����������Ȼ����ɲ������xֱ���c�o���έh����혶����z�l���ӑB���������Ƃ�һ�Nȫ�¡��ɻ��յĄӑB�������w���D1����ԓ�����w���F�������Y���c�ӑB���W���ĸ�Ч�fͬ����Cе���ܳ��^�������þ�ϩ�N�����w������POE 8150�ȡ�

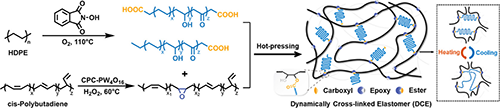

�D1. ����ϩ�������ѽ⼰�����a��ĸ�ֵ������ʾ���D��
�����ЙC����N-�u������������������NHPI����110 ��C���������¿Ɍ��F���������ѽ⣬�ѽ�a����������ܻ��;��OPE������D2��ʾ��ͨ�^�������r�g�ľ��_���Ƽ��ɿ��Ʈa��OPE�ķ��������������ֲ���ͨ�^FT-IR��HT-1H NMR�Ɍ��ѽ��^��������������F�M�ж��ԺͶ�����
�D2. ��a��HDPE��OPE1-OPE4�ķ������ֲ���������b��HDPE��OPE4��ATR-FTIR�V�D����c��OPE4��HT-1H NMR�V�D��
�xȡ���ܶȡ��Ȼ��x������ߵ�OPE4�c�h����혶����z��ͬ�����ӑB�����ԣ�DCE����FT-IR�@ʾ��DCE�д����γɵ��������塣���⣬���ߜؼױ������^�Ę�Ʒ��DCEinsol�����@ʾ���`��OPE�����ڷ壬�C��OPE�ѳɹ��M�뽻�W�j��ͬ�r��DCEչ�F������80 ��C��Tm�ͽӽ�- 100 ��C��Tg����Tm�͵�Tg�،���ԓ���ϵ�ʹ�È�����

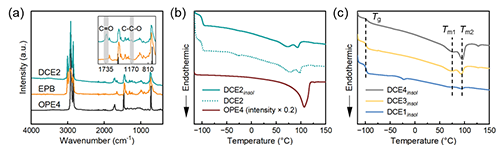

�D3. ��a��OPE4��EPB��DCE2��ATR-FTIR�V�D����b��OPE4��DCE2��DCE2���ܲ�����DCE2insol����DSC��������c��DCE1insol��DCE3insol��DCE4insol��DSC������
DCEչ�F������ęCе���ܣ��ѽ����^�����z���ӑB�������w��������ߵ�DCE2����ģ�� (E) �� 12.0 �� 0.4 MPa���������L�� (��) �� 600 �� 28%�����쏊�� (��) �� 16.4 �� 0.8 MPa�������g�� (UT )�� 46.0 �� 3.5 MJ ·m �C3 ��300%��׃�µ�10��ѭ�h����ԇ��Џ��Ի؏��ʞ�81.8%��

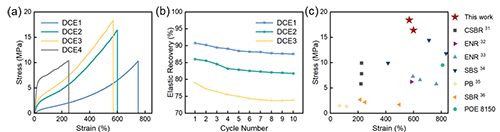

�D4. ��a��DCE1-DCE4��25 ���r�ĵ��͑���-��׃��������b��DCE1~DCE3��10ѭ�h���Ի֏�ԇ��µĻ֏ͱȣ���c��DCE�c�������z���ӑB�������w��POE 8150���ܱ��^��
�ӑB��Cе�����@ʾDCE�ڸߜ��´���ģ��ƽ�_���Mһ���C�����W�j���γɡ�ͬ�r���γɵĄӑB���I�x����DCE���ؼӹ��ĝ�����Ȼ���ӹ��ض��µ���׃�yԇ�@ʾԓ����ģ�����l����ه�Ժ�С���w�F����Ȳ����W�j���ž������Mһ���أ�����1,5,7-�����s�p�h [4.4.0] ��ϩ-5-ϩ��TBD���ЙC���A���������Q�������Ƃ���DCE�䡣TBD�ɼ����佻�W�j���ţ����M���r���m���W�j���γɣ��Ķ���߿��ټӹ��ԣ����쏊���ؼӹ�Ч�ʸ��_80%��

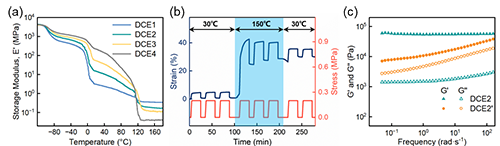

�D5. ��a��DCE1~DCE4�����샦��ģ����E�����S�ضȵ�׃���Pϵ����b��DCE2��30 ���150 ���µ�ѭ�h��׃�֏���������c��DCE2��DCE2����150 ���r�ļ��Ѓ���ģ����G�����ͺ�ɢģ����G������S�l�ʵ�׃���Pϵ��
���P�ɹ������ԡ�Oxidative Upcycling of Polyolefin Wastes into the Dynamically Cross-Linked Elastomer�����}�l����Macromolecules�ϡ�Փ�ĵĵ�һ���ߞ��㽭��W���W�����c���﹤�̌WԺ�Tʿ����ӡ����ͨӍ������ƽ���о��T���������о��T��ԓ�о��õ�������Ȼ�ƌW�����ش��Ŀ��22293060��22293061�����㽭ʡ��Ȼ�ƌW�����ش��Ŀ��LD24E030003�����㽭��W���W�����χ������c����ҵ��Y����
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/acs.macromol.4c01869
