䇽�������O�ߵ���Փ����������͵�늻��W�λ�����J������һ���������ܶ�늳�����ߝ����͑���ǰ����ؓ�O����֮һ��Ȼ�����c���y�Ŀ�ȼҺ�B늽��|�ʹ����^����մ�늽��|��ȣ��ۺ���늽��|���и����ԡ��c䇽��ٽ��|�Ժú��������a�ă��ݡ����y�ľۭh�����飨PEO���ۺ����ڹ���늉����^3.9 V�r�ֽ⣬��˺��y���C늳��ڸ߉����O�µķ���ѭ�h������������Џ�����ӻ��F�����磬����ۺ���ľۺ���ͨ�������^�ߵĽ�늳����̓�����늻��W�����ԣ���˱��V���đ��õ���ͬ���I��Ȼ���������ϩ��������ECA����������502�zˮ��������ͬһ��̼̼�p�I��ͬ�r朽�����������ɂ�����ӻ��F�������^���ԡ�ECA��������ˮ���A������x�ӗl���º����װl����x�Ӿۺϣ����F�����ɿصľۺ��О飬����Ӱ���ʹ�����ܡ��錍�FECA�Ŀɿ����ɻ��ۺϣ��ɼ���������������ECA�Ļ��ԣ��Ķ����CECA�����ɻ��ۺϡ�Ȼ����������댢���Ʋ��ϵĸ߸���ֵ���ã���ۺ���늽��|�ȡ�
���Q�������}������������W���i�w����/����������F������_��W��I�о��T�F�չʾ��һ�N���εķ�����ʹ����}���ӄ����FECA�Ŀɿغ�Ч���ۣ��Ƃ�Cе���ȸߺ��x�ӂ����ʸ����z�ۺ���늽��|��GPE������䇽���늳أ�LMB�������������ᣩ����䇣�LiDFOB����}�ļ��������ECA����x�ӻ����M�����FECA�Ŀɿ����ɻ��ۺϣ��p��������������������������LiTFSI���ļ�������GPE���x�ӌ���ԣ�����ϩ�������MMA���cECA���ۿɴ������ECA�����ɻ��ۺ����ʡ�����ECA�Ĺ��������z늽��|���M�b��LFP//Li��LCO//Li��4.5 V��늳���1 C�l���·���ѭ�h1000Ȧ�����������ʷքe���_81.1%��83.8%��
ԓ�о����}����Mastering the Copolymerization Behavior of Ethyl Cyanoacrylate as Gel Polymer Electrolyte for Lithium-metal Battery Application����Փ�İl���ڡ�Angewandte Chemie International Edition�������_��W���ϿƌW�c���̌WԺ��ʿ�о����h�l�Ǟ��һ���ߣ�����������W���i�w���ڡ�����������c���_��W��I�о��T�鹲ͬͨӍ���ߡ�
Scheme 1. ECA�ۺ��О��{��ʾ��D��a-c������늽��|�Y����d����HOMO/LUMO�ܣ�e�����܄����Y��չʾ��f����
��ECA�ľۺ��О�̽����
��ECA���w�м���LiTFSI���T�l����پۺϣ��D1a�������TFSI-��x���е�Nԭ�Ӻ��й���ӌ��������lECA����x�Ӿۺϣ�1H NMR�Y���C����ECA�ľۺ��^�̣��D1b����Ȼ�����ڼ���LiDFOB��r��ECA���wδ�l���ۺϣ�����ԭʼҺ�w��B����Ҫԭ���DFOB-��x���е�Bԭ�ӳ�͠�B�����������H��ԇ��ȥ����ECA�е�̼̼�p�I�������Ե�LiDFOBˮ��Һ������ECA����x�Ӿۺϡ��ĈD1d�ɿ���������LiDFOB��ECA��Һ���oAIBN����70 ���l���ӟ�8 h������95%��ECA���wʣ�ࡣ�ĈD1e�ɳ�����ECA�l�����ɻ��ۺϕr�����^������70 ���¼ӟ�0.5 h�H��8%��ECA���w�l���ۺϡ��������ECA�ľۺ����ʣ�����ͬ�r̽��MMA���w�ļ��댦��ECA�ۺ����ʵ�Ӱ푡�

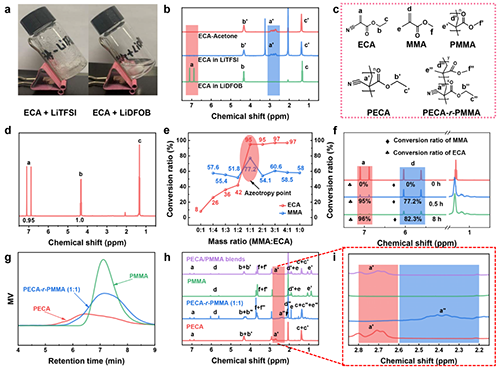

�D1. ECA�ľۺ��О�����Y��
��ECA/MMA�Ĺ����О��{����
�S��MMA������u���ӣ�ECA���D������u���ߡ���ECA��MMA���|���Ȟ�1:1�r��ECA���D�����_����95%��ͬ�rMMA���F����D����77.2%��ECA��MMA���|����1:1�r�a�����ЬF����������^�ߵ��D���ʣ��D1e��������ͨ�^�˴��V�D��C��ECA��MMA�Ĺ��ۺ��О飬ͨ�^DFTӋ���ʾ�˹��ۙC�����D2����

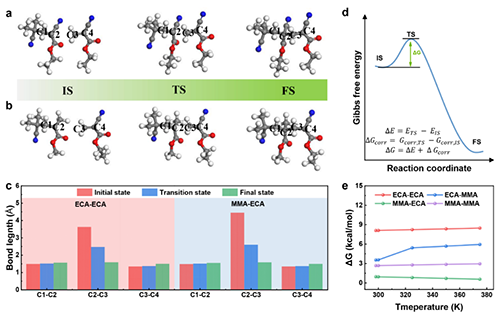

�D2. ECA��MMA�����^�̵�DFTӋ��
�������ｻ�W�j늽��|���Ƃ���
�����GPE�ęCе���ȣ����ߌ�ETPTA���齻�����뵽��늽��|�wϵ�У��D3a����ʹ��Raman�C���ۺ���ijɹ��ϳɣ��D3b���������÷��ӄ����Wģ�M��ʾ���܄����Y�����D3c-d�����u��Һ�B늽��|��FLD4��1.2 M FEC-based dual salt electrolyte��LiTFSI:LiDFOB=8:4�������z늽��|��PTEM4����늻��W���ܣ��D3e-g������LSV�����Ͽ��Կ�����PTEM4���������^�ߵ�늻��W�������ڣ�ͬ�rPTEM4����x���w�Ɣ��_����0.64�������FLD4��0.44�������@����ߡ�
�D3. PTEM4���OӋ������
�����W�j��늽��|늻��W���ܵ��u����
��̽��FLD4��PTEM4늽��|�c䇽��ٵ������ԣ����߽M�b���䇌��Q늳ء�����Li/PTEM4/Li늳ؿ���0.5 mA cm-2����ܶ��·���ѭ�h750 h���D4a����Ȼ����Li/FLD4/Li늳���ѭ�h200 h��l�������@��·���D4b���������LFP/FLD4/Liȫ늳أ��M�b��LFP/PTEM4/Li늳���25 ����60 ���l���¾��и��Ӄ�����늻��W���ܡ�LFP/PTEM4/Li늳���1C�ij����������܉���25 ����60 ���l���քe����ѭ�h1000Ȧ��500Ȧ�����������ʷքe��81.1%��81.3%���D4c��4d����

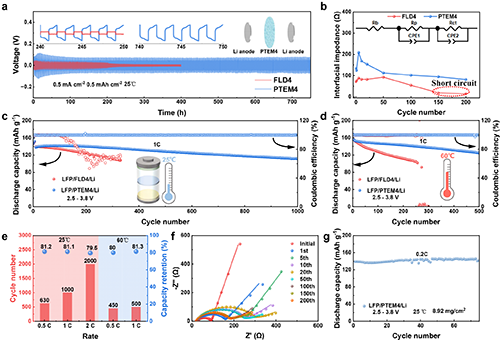

�D4. PTEM4��LFP��ȫ늳�����
�mȻPTEM4�����^�ߵ�늻��W���ڣ�Ȼ���ڸ߉�LCO���O�l���£��^�ߺ�����LiDFOB������늳ص�ѭ�h����������x��FLD2��1.2 M FEC-based dual salt electrolyte��LiTFSI:LiDFOB=10:2������Һ�B늽⣬ͬ�r�ڴ˻��A���Ƃ���PTEM2늽��|�����M�b��LCO/PTEM2/Liȫ늳���1C��4.6 V�l�����܉�ѭ�h1000Ȧ��ͬ�r�����^�ߵ����������ʣ�83.8%�����D5a��������ͨ�^SEM��XPS��C��PTEM2늽��|�������Ƶ�FEC�ķֽ⣬�Ķ����F������늻��W�����ԡ�

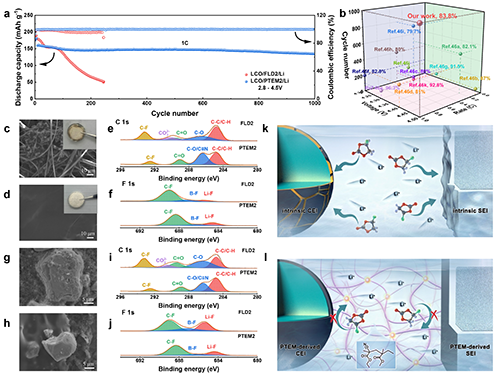

�D5. PTEM2��LCOȫ늳�����
�C��������ԓ헹��������һ�N��Ч�Ĺ��۲��ԣ��Ƃ����ECA�ĸ��������z�ۺ���늽��|����䇽���늳ء�ԓ�ۺϷ�������������䇽���늳��I���_չ���ã�ͬ�ӿɞ����������ܾۺ���ĺϳɺ͑����ṩ���b��
����ͨѸ���ߺ��飺
���������������W���ϿƌW�c���̌WԺ�����ڣ���Ҫ�о��߷���/�{���w�S�ػ��ͺϲ��ϣ�X�侀��������ȡ�2019�격ʿ���I���A��������W�ۺ������ģ�2016-2018�����g���������X���Ҍ���ң�ORNL�����ӿƌW���M�в�ʿ�����B��2019-2024�����g�����ʼ������WԺ��KTH�����²�ʿ���о����Ѱl��Nat. Commun., PNAS, Adv. Mater., Angew. Chem.��SCIՓ��40��ƪ��Փ������1000��Σ��F���և��Ҽ��v���Ŀ1헣�480�fԪ��������Green Carbon�ڿ����꾎ί��
ԭ��朽ӣ�https://doi.org/10.1002/anie.202422510
����������W���i�w�����n�}�M�Wվ��https://www.x-mol.com/groups/cao_pengfei
����������W���i�w����/���������\Ƹ��ʿ���I���Ƹ�����-�߷��ӡ����W�����όW�����w��Ƹ��ϢҊ朽ӣ�https://mp.weixin.qq.com/s/dmDCgvLNB8XIa8f1TaEQxg
