����Դ�Y���D���c����O����±����������ܼ��g����F����Դ�wϵ�ĺ���֧���������R���ߵ�����Ҫ�����ۺ��ﱡĤ������{��߹����ܶ��c���ٳ����������m�яV������������O�估�Դϵ�y�������^�͵������ܶ��@���Ƽs�����}�_�����O����늄���܇���I�����ȑ�������ǰؽ����������Ĥ�����ܶȵ�ͬ�r���_����Ĥ������ڸߜ�����늈����ȵȘO�˹��r�µķ����\�����Ԍ��F������w�e�����c�ɿ����������p��ͻ�ơ�
ᘌ�늽��|�������ձ���ڵ�늘�֦����ʧЧ�y�}���㽭���I��W������/�~��Ҋ�F��������ɻ����@�C�ƣ��ɹ��_�l�����г��߃������Եľ�����������PEI���ͺ�늽��|�������о��F����Ⱥϳ��˺���ܗ�p�I�ij�֧������ϩ�����HBPE@HEPD������������ͨ�^Һ�����x���Ƶ�����ǹ��r��ĵ�����{��Ƭ��HEPD-BNNSs�����Mһ���ɹ��@��HEPD-BNNSs/ PEI�{�ͺϲ��ϣ��D1���D2������ԓ�ͺ��wϵ��������HBPE@HEPD�Y���еĹ�ܗ�p�Iͨ�^�c���ɻ��l���ӳɷ�������Ч�Ӿ��˓�������늘�֦���γ���ͨ�^�����ɻ����@�����ԣ����Ƃ��HEPD-BNNSs/PEI��Ĥչ�F��Խ�ă���������ԓ�����ڸߜ����Ա��ֳ�90%�ă���Ч���������ܶ��^���ñ�Ĥ���4�����ϡ�

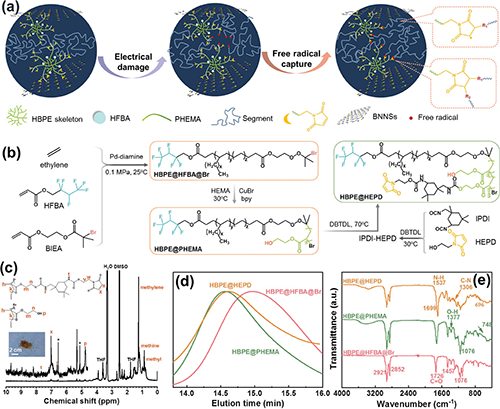

�D1. HBPE@HEPD��֧��������ĺϳɺͽY����������a�����@���ɻ��Ĺ�ܗ�Y��ʾ��D����b��������ĺϳ��^������c��1H NMR�V�D����d��GPC��������e��FTIR�V�D��

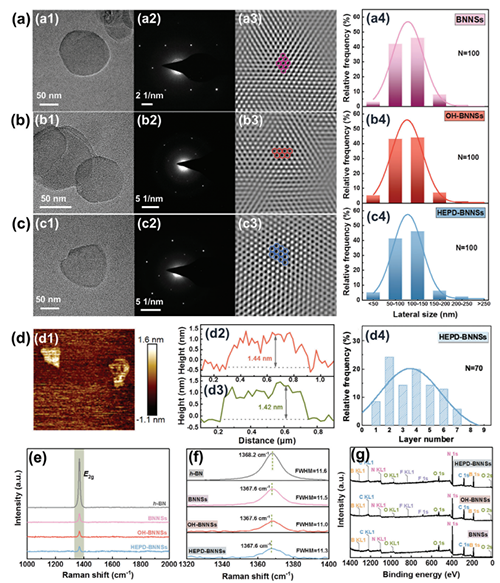

�D2. ����HBPE@HEPD���ù��ܻ�BNNS�ĽY������
��D3��ʾ��HEPD-BNNSs/PEI��Ĥչ�F��Խ�ă������ܣ������Ϻ�����0.5 wt.%�r�����Ҝ���500 MV m?1�����¾���12.9 J cm?3�ķ�������ܶȺ�>90%��Ч������100����350 MV m?1�������Ա���5.8 J cm?3�ķ�������ܶȺ�90.2%��Ч����HBPE@HEPD�ϵ��p�Iͨ�^�c���ɷ�����������@λ�c�����ã�������늘�֦�����L���@������ˏͺϲ��ϵĽ�늿ɿ��ԡ�

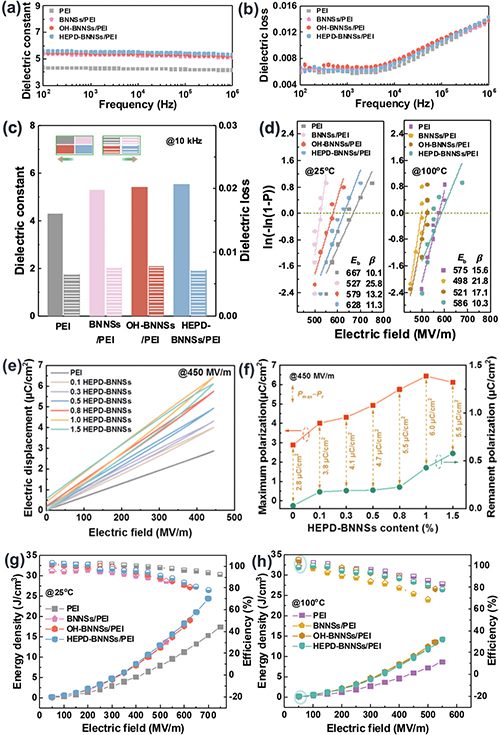

�D3. ���ܻ�BNNSs/PEI�{�ͺϲ��ϵĽ�����ܺ̓������ܣ���a����늳�������b����늓p�ģ���c��10 kHz�r������ܵı��^����d��Weibull�����ֲ�����e��450 MV m-1�µ�P-E�ؾ�����f��450 MV m-1�µ��λ������g�Ch��25��C��100��C�µ������ܶȺ�Ч����
��D4��ʾ���������S����ģ����HEPD-BNNSs/PEI�����S�L��1.09 nm�����]�������S���x��ζ�����@λ�c����ܶ��������Ɣ����ɻ���������HEPD-BNNSs/PEI��Ĥ����Ч������D3f����0.5 wt.% HEPD-BNNSs/PEI��Ĥ��200 MV m?1���������F100000�εij���ѭ�h��չ�F�����õ�ѭ�h�����ԡ�

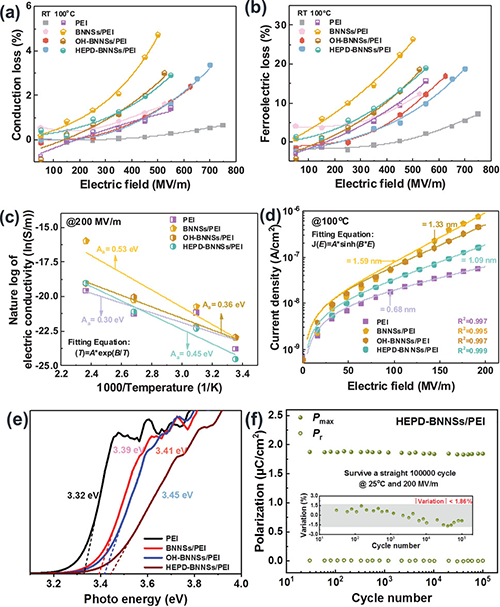

�D4. ���ܻ�BNNSs/PEI�{�ͺϲ��ϵ�����ܺ�ѭ�h����������a�������p�ģ���b���F늓p�ģ���c��늌��ʵ�Arrhenius��������d������ܶ�����e������-��Ҋ���չ��V����f��0.5 wt.% HEPD-BNNSs/PEI��Ĥ��ѭ�h��������
�������ü{��Ƭ��������Ч���͌���϶���Եąfͬ�������������ۺ����ڸߜ��µē������Ⱥͷ�������ܶ��ṩ��һ�N���²�����ͬ�rҲ�������o늃��ܑ����оۺ���늽��|�������ڵ�늘�֦���ƙC���ṩ��ҕ����
ԓ�о��Y���������Ultrahigh Energy Storage Capability in Polyetherimide-Based Polymer Dielectrics Through Trapping Free Radicals Strategy�����}�l����Advanced Functional Materials�s־���㽭���I��W���όWԺ��ʿ���Y�����������r��Փ�Ĺ�ͬ��һ���������������ں��~��Ҋ�����ڞ�Փ�Ĺ�ͬͨӍ�������������õ��ˇ�����Ȼ�ƌW����51707175��21474091�����㽭ʡ���c�аlӋ���Ŀ��2021C01089�����㽭ʡ��Ȼ�ƌW����LTZ20E070001���Լ��㽭���I��Wƽ���²����о�Ժ��ƽ�_�l��֧����
ԭ��朽ӣ�https://doi.org/10.1002/adfm.202418466
�����n�}�M����
�n�}�MĿǰ��������1����������1��������ߌӴ��˲�1�������㹤��ƽ���²����о�Ժ�������x��ʿ�����Tʿ��20�����������㽭ʡ���ϸ����c�ӹ����g�о����c����ҡ��Ї��p���I�ϕ��Gɫ�����������c����Һ��㽭���I��Wƽ���²����о�Ժ��ƽ�_���F��L�ڏ��¹����Գ�֧���ۺ����OӋ���ϳɼ����P�����о���ͨ�^�����OӋ�ϳɸ�����Գ�֧���ۺ������l�]��Y�����܃��ݣ��Դ��M���ھۺ������ӷ��b�������ۺ�������ܲ�����ͨ�����ϸ����ܻ������ܻ����Լ���ѭ�h���õ��I���Þ�Ŀ����������n�}�M�����P�I���Ⱥ�Г�������Ȼ�ƌW�������㽭ʡ���c�аlӋ�����㽭ʡ��Ȼ�ƌW�������c�Ŀ���a�W�к����Ŀ��28�����Adv Funct Mater��Macromolecules��Carbon��J. Mater. Chem. C��Compos. Sci. Technol.��Polymer���߷��ӌW����ڿ��l���о�Փ��55ƪ���@�ڙ�l������18���������ձ�����1���������Ӈ������W�g���h60���˴����n�}�M�Ⱥ��c����ИI���^��I���������Įa�W�к���ϵ���������n�}�M�Г���ʡ���о��������n����ʡ���о��������B���صȶ�헽̌W�ĸＰ�˲����B�Ŀ��
����c��؟�������W퓵ă������Ї��ۺ���W�ռ����W�ϰl������Ϣ�����@�á�Ŀ�����ڂ��f��Ϣ��������������ζ��ٝͬ���^�c���C�����挍����Ҳ�������������h���H�ṩ����ƽ�_����������ؓ؟�����漰�֙���Ոϵ�҂����r�Ļ�h�����]�䣺
[email protected]��δ�����Wͬ�ⲻ��ȫ���D�d��ժ��������������ʽʹ��������Ʒ��
