�c�x��늳أ�SIBs�����c�YԴ�����S�����ֲ��V���ҳɱ��������ɞ�һ�Nǰ���V韵���һ������늳أ��ڃ����I������a����x��늳غʹ_�����ܰ�ȫ�ľ�����Ȼ�����c��x����ȣ��c�x�Ӿ��и�����x�Ӱ돽��ԭ���|�������|�ɱȣ��s23���s����x�ӣ��s6.94����3.3�����@Щ���Ԍ����c�x�ӂ�ݔ�����^�͡��c�x��ͨ����������Ɏ��Ч�ʣ�CE�����º�֦�����L������Ӱ���SIB��ѭ�h��������ˣ�����c�x�ӂ�ݔ�����W����SIB�Č��H�������P��Ҫ��Ŀǰ�������O�����x�ӂ�ݔ�IJ�����Ҫͨ�^�{���܄����Y���Խ����x�ӏ�Һ���w�Ƶ������r��Ó���ܣ�ԓ���Կ���Ч������x���D�Ƅ����W���Ķ�����늳ص�һЩ���І��}��Ȼ��������늺��غ�ԭ��������Զ��ɣ�늽��|��Һ�еĿ����������x�Ӻ���x����늈��������w�����y��늺ɵĿ��ͣ���˂��y�{���܄����Y�����������W�ķ�����Խ��Խ�ӽ���Փ�O�ޡ�
���գ��|�A��W������Ժʿ/����y���ڈF�������ڸ�Ĥ���σ����܄����Y���IJ��ԡ�ͨ�^�_�l��x���^����Ĥ����Ч�^��늳��w���е����x��x�ӣ��p����x����ϵ�y�е��w�ƣ��Ķ�����c�x�ӵĔUɢͨ�������⣬߀�_�l��һ�N�Y�Ϻ˴Ź����g��ϣ�з��Է���늈������µ��x�ӂ�ݔ�^�̣��ڕr�g�߶���������x�ӵ��w�Ƅ����W���x���w�Ƅ����W�ĽY���C���_�l����x���^����Ĥ��Ч�p���w�Ƶ����O����x�ӣ��܉���Ч������x�ӵ��܄���Ч���������܄����Y�����܄����x�x�ӌ���SSIP���ı������C���˜p���w�Ƶ����O����x�ӣ�������x�ӵ��܄���Ч���������܄����Y�����܄����x�x�ӌ���SSIP���ı�����ԓ�����ԡ�Enhancing Robustness and Charge Transfer Kinetics of Sodium-ion Batteries through Introduction of Anionic Anchoring Separators�����}�l����Journal of the American Chemical Society�ڿ��ϡ�
����Ҫ�c��
1.��Ĥ��Ч�^��늽��|�е����x��x�ӣ������w���܄����Y�����p����x����ϵ�y�е��w�ƣ��Ķ�����c�x���������ݔ��ؕ�I��
2.�_�l��һ�N�Y�Ϻ˴Ź���NMR����ϣ�з�Hittorf Approach�����Է���늈������µ��x�ӂ�ݔ�^�̣����ڕr�g�߶�����������x�ӵ��w�Ƅ����W��
3.ͨ�^�^����x�ӣ��p�����O�ļ���������������늳ص�ѭ�h�����ԡ�
�ڷ���^���У����x���c�x�Ӻ�SSIP������늺ɣ���늈���Ӱ��������O�w�ƣ����M�����ݔ��ͬ�r�����ЃɷN��ɷN������x�Ӻ����x��x�ӵľۼ��w��AGG��������ؓ늺ɣ�����ؓ�O�w�ƣ��Ķ��������ݔ�a��ؓؕ�I���D1a�����@������x�ӽ�����Na+��늘O�����ݔ��ؕ�I��������늳صă��衣ᘌ��������}�������OӋ��һ�N��x���^����Ĥ��AAS�����{��늳��е��w���܄����Y����ͨ�^�܄����F�ػ��WӋ�������ܶȷ�����Na+���܄����Y�����Y���C�����������x���^��������Ч����������x�Ӳ����M��SSIP���γɣ�SSIP��������Ҫ늺��d�w���Ķ��п������SIB�е�늺��D�Ƅ����W��

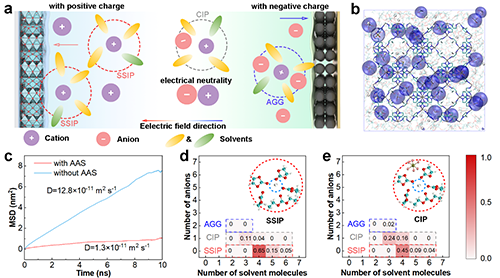

�D 1����x���^����Ӱ푺��܄����Y����ģ�M��
�_�l��һ�N�Y�Ϻ˴Ź���NMR����ϣ�з��Է���늈������µ��x�ӂ�ݔ�^�̣����ڕr�g�߶�����������x�ӵ��w�Ƅ����W���D2d�����ڂ�ݔ�_ʼ�r��PF6-�ĝ��Ѹ�����ӡ�����AAS����r�£�ϵ�y�����_��������B���D2f�����Y���C����AAS������Ч����PF6-�Ă�ݔ���mȻ�@�N�������ڸ�Ĥ�c늽�Һ���w�e�Ȳ��F���ľ����ԡ������@Ҳ����AAS����x�ӵ��^��Ч�����ܱȜyԇ�Y�����á�ͬ�r������ԭλ˥�pȫ���丵���~׃�Q�t����V��ATR-FTIR���Mһ����C��AAS���x�ӂ�ݔ�����W��Ӱ푡����^�죬ʹ��AAS�r��PF6-�_��ƽ��ĕr�g��40��犣���ʹ��GF�r��12��犣��L���@�����AAS��Ч���^������x�ӡ����⣬Na-�܄��_��ƽ����ٶȸ��죬����Na+�D���^�̸��졣�@���������ڽ�������x�ӷe�ۜp�٣��Ķ��������c�x�ӵĂ�ݔ�܉���

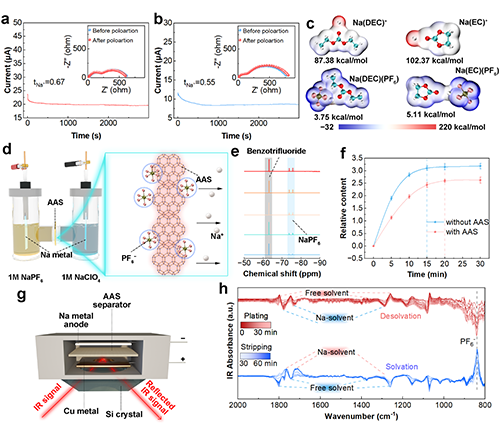

�D 2��AAS��Na+�D�\�����WӰ푵��о���
����MDģ�M�U����AAS��늽��|-ؓ�O�����Ӱ푣��D3a��3b������ʩ��3V nm-1��늈���PF6-��ؓ�O�w�ơ�Ȼ����AAS������Ч�،�PF6-����ع̶����w���У��Ķ������늽��|-ؓ�O���渽����PF6-��ȡ��yӋ�Y���������]��AAS�r��ؓ�O10?�����ȵ�PF6-������s����AAS�r�ăɱ����D3c��������MDģ�M�ĽyӋ�Y����Ӌ���˲�ͬ���PF6-������Na+�Ă�ݔ�܉�����D3d��ʾ���Ό�IHP��Na+���w���܉����@�����p��IHP���@�C����ͨ�^AAS���F����x���^��������Ч������늽��|-ؓ�O�����Na+��ݔ�܉����Ķ�����˂�ݔ�����W���D3e����ͨ�^�yԇHC늘O�ڷǷ����څ^��늻��W�p����ݣ�EDLC������C��AAS��IHP���ؘ����DS7a��S7b������HC||HC���Q늳ص��ο�˹�؈D���DS7c���У�HC|GF|HC�ĵ��l�^������HC|AAS|HC����������ֱ������HC|GF|HC���О������ݵ�֧�䡣�����Y������f����AAS�Ĵ�����������늽��|-ؓ�O�����ؽ�IHP���Ķ�����Na+�Ă����܉���
�D 3��AAS�ؘ��Ⱥ�ķ��Ɲƽ�档
AAS���T���ă���Na+�\ݔ�����W�������늳ص�ؓ�O�����ԺͿ����ԡ��B�m���3.55С�r��ʹ��AAS��Na||Cu늳�ɣ�r�g���L��GF��1.25С�r�������⣬��Na||Na���Q늳���ѭ�h50�κ��^�쵽��Na���e�ΑB���������AAS��Na����Y����GF�������ܾ��D4b������Na||Na���Q늳����M����Na+僌�/���x�yԇ���D4d��4e�����b��AAS��늳ر��F�����õĿ����ԡ����⣬Na|AAS|Na늳ص��^�λ�^�ͣ�21.37 mV������0.5 mA cm-2����ܶ��µ�ѭ�h�����^�L�����^1600 h�������֮�£�Na|GF|Na늳��ڴ�s385С�r����F��·����x���^�����Կɽ��̓��裬�����/���x�Ŀ����ԣ��Ķ�����R������ܶȣ�CCD���͎��Ч�ʣ�CE����Na|AAS|Cu늳ص��R������ܶȣ�7.8 mA cm-2������^Na|GF|Cu늳أ�3.4 mA cm-2����AASʹ�僄��x�����@���Ŀ����ԣ���˼�ʹ����ؓ�O�����Ⱥܵ͵Ŀ��̗l���£���Ҳ�ܺܺõ��\�С���200��ѭ�h�У�Na|AAS|NVP늳ص�ƽ��CEֵ�_��99.1%�����������ʞ�97.69%����Na|GF|NVP늳��y�������\�С��@Щ�Y����������x���^�����Կ������ؓ�O�ķ����ԣ���Ч�p����늳��w�e������������ܶȡ�

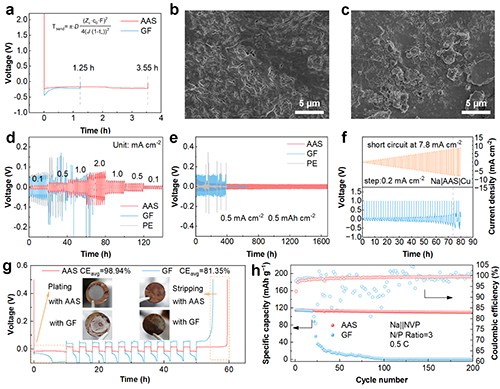

�D 4��ؓ�O�����Ժ���/���x�����Ե�������
��x��ʹ�܄������������Խ��ͣ��@Ӱ���CEI�ķ����ԡ����Ԓ����������LSV��������x��������ʹ�����λ���ߣ���Ч�p�p��늳����O�ȵļ���������ͬ�r���AAS�r�γ��˸��ӱ��Ҿ����CEI����늽��|/������E/C���ȇ��������6 g Ah-1�r���D5f����Na|AAS|NVP늳صij�ʼ����������_107.88 mAh g-1�����^400��ѭ�h�����������ʳ��^93.59%��ƽ��CE��99.98%����Na|GF|NVP늳صij�ʼ���������112.77 mAh g-1���ڵ�170��ѭ�h�r��u�����s88 mAh g-1��Na|AAS|NVP늳ر��F���ķ����Կɚw����AAS���������OʧЧ���L�U�����p�p��늽�Һ�еĸ������������Mһ���U��AAS�T���a������CEI�ęC�ƣ���ؓ�O�M����X�侀��������V��XPS���yԇ���D5i��5j�����Y���@ʾ���cAAS�wϵ��ȣ���GF�wϵ���γɵ�CEIĤ�ЙC�ﺬ���ߣ��o�C�ﺬ���ͣ��@��ζ����GF���γɵ�CEI�Ӹ����Ը���������ԓ��������Ч����܄������������ԣ��Ķ����ɾ�����CEI��

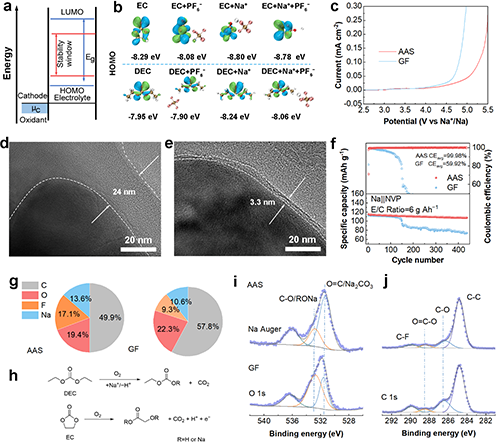

�D 5��AAS�����O�����Ե�Ӱ푡�
��0.5 C�£�HC|AAS|NVPȫ늳���ѭ�h�^���б��F����С������˥�p���_����91.35%�����������ʣ���ƽ�����Ч�ʞ�99.5%���c��ͬ�r��߀�M�b��HC|AAS|NVPܛ��늳أ���0.2 C�r�������ܶȸ��_225.7 Wh kg-1����������늳ص��|���������⣬HC|AAS|NVPܛ��늳�߀���F����������176 mAh���̓�����ѭ�h�����ԡ���֮��AASʹ�c�x��늳��܉���ʹ��ؚ늽��|�c�����Oؓ�d��ͬ�r�_��ѭ�h�����ԡ��@�p��늳��зǻ��Գɷֵ��w�e���|�����Ķ������˳ɱ�������������ܶȣ����Lѭ�h�ĸ����c�x��늳��ṩ�µļ��g������

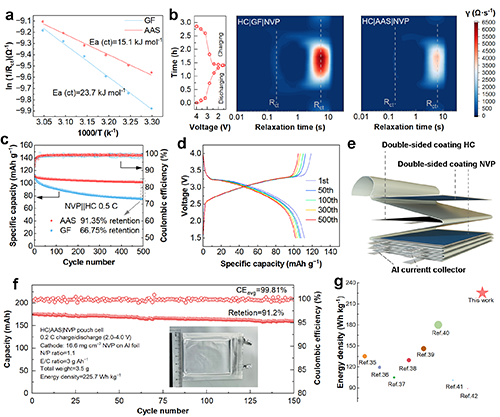

�D 6��HC|AAS|NVPȫ늳ص����ܡ�
�YՓ���ɹ��_�l��һ�N��x�����Ʋ��ԡ����������x���^����Ĥ��Ч���^�������x��x�ӣ�������SSIP���܄��еı������p�p�����O�ĸ�������������ؓ�O����x�ӂ�ݔ�܉�����ˣ�����AAS��Na||Na���Q늳���0.5 mAh cm-2��0.5 mA cm-2�ĵ�����������ܶȗl���£����Է����،��FNa��/���x���^1600С�r����ؚ늽��|����N/P�ȗl�������AAS�rҲ�܌��F������ѭ�h���ܣ��Ķ�ʹHC|AAS|NVPܛ��늳ص������ܶȸ��_225.7 Wh kg-1���@һ���Ԟ��OӋ�����Ը�Ĥ�����F��һ����ȫ�Ŀɳ���c�x��늳��_����һ�l��;����
ԭ��朽ӣ�https://pubs.acs.org/doi/10.1021/jacs.4c16227
