���Sʯī��Ȳ��GDYs�����䪚�ص�������ԺͽY�������ԣ���2010���״κϳ��ԁ�������Դ�惦�����̽�y��������е��I��չ�F��������Ȼ�������y���SGDYs�ĺϳɶ������ƽ��ѯB�Y�����Y���B���Sʯī��Ȳ��ܵ��Ƃ������R����������Ҫ�y�c����ȱ�����m�Ć��w�OӋ���������S�ԽM�b�����������⣬ʯī��Ȳ�Ď�϶�{��һֱ���о������c��խ��϶�c�߽Y���ȵ�ƽ���y�Ԍ��F���@���������ڹ�������еđ��á�
������Ϻ���ͨ��W���W�����WԺ�fС�|���ڈFꠣ�ͨ�^�����OӋ�Į������w���ɹ��ϳ��˾���ThSi2�ؓ�Y���ĸ߽Y�������Sʯī��Ȳ��ܡ��@һͻ�����о������S���r�ЙC��ܣ�COFs������������ȫ�³ɆT����ʯī��Ȳ��ϵ����ɹ����͵�1.15 eV���@�ǟo��-�� stacking���õĹ��r�����ϵ�������ӛ䛣����늺���Դ�����_�l�ṩ��ȫ���OӋ������

�о��F��OӋ�˃ɷN����C1��C2�S���Q�ԵĮ������w��������2,2''-����bNap����6,6''-ʠ��bAz������Ȳ�����w��TEbNap��TEbAz�����c���y����C3���Q�ԵĆ��w��ͬ���@�ƽ����wͨ�^Glaser-Hayż���������~��ĭ�������γ������Sʯī��Ȳ��ܣ��քe������GDY-bNap��GDY-bAz ���D1������ĩX�侀���䣨PXRD���߷ֱ�������@�R��HR-TEM�������C�����@�ɷN��ܾ��зǻ�����ThSi2�ؓ�Y���̓����ĽY���ȣ����քe��1.6 nm��1.7 nm���D2����ͨ�^����������-��Ҋ���V���ܶȷ�����Փ��DFT��Ӌ�㣬�о��l�FGDY-bAz��ʠ��Ԫ�Ĵ�ż�O�أ����F����խ��϶���H1.15 eV���h����GDY-bNap��2.33 eV��
���Sʯī��Ȳ��ܑ{�����p�B�m���Ϳ��{��ӽY�����ɞ�ؓ�d��ԭ�ӽ��ٵ������d�w���F�ͨ�^늻��W���e������ᑣ�Ru����ԭ��Ƕ��GDY-bAz��GDY-bNap�У��Ƃ���Ru/GDY-bAz��Ru/GDY-bNap�������D3����X�侀���վ����Y�����V��XAFS�������У���߷ֱ�����R��HAADF-STEM���@ʾ���ԭ���Ԇ�ԭ����ʽ����ֲ����c��Ȳ�I�γɷ�����Ru-C��λ����늴���߀ԭ������ENRR���yԇ�У�Ru/GDY-bAz���F��Խ���ܣ���-0.2 V vs RHE�ĵ��λ�£����a�ʸ��_188.7 �� 1.6 ��g h?1 mgcat?1��������Ч�ʣ�FE���_��37.4 �� 0.6%���h��Ru/GDY-bNap��89.3 �� 1.5 ��g h?1 mgcat?1��FE 24.3 �� 0.8%���D4�����ھ���늻��W�|�V��DEMS����ԭλ�������V��ʾ��Ru/GDY-bAzͨ�^����·������߀ԭ���P�I���g�wN?H?���γ��@�����������Ч�����D5����DFTӋ���Mһ��������GDY-bAz��խ��϶������늺��D�����������˷������܉���ʹ���ڸ����Ԛ�����ɷ������Ա��ָ��x�������D6�����@헹������H���F�����Sʯī��Ȳ��ܵ����Ժϳɣ�߀ͨ�^����ʠ��Ԫ��Ч�{���ˎ�϶�����_�lխ��϶���߽Y���ȵĹ��r�ЙC����ṩ����˼·��ͬ�r�����ڴ��ܵĆ�ᑴ�����늴���߀ԭ�еă������F��չʾ�����ڿɳ��m���ϳ��I��ľ�����

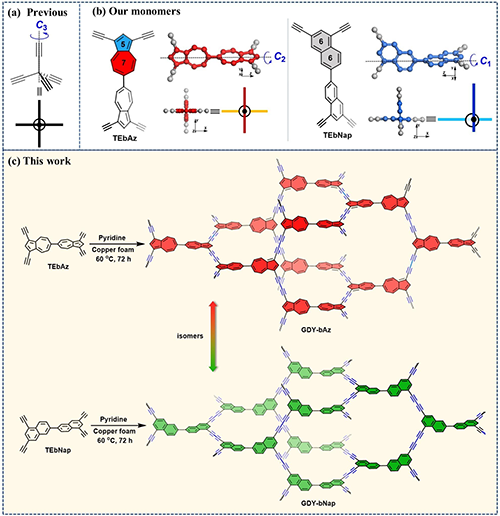

�D1. a) ������ľ���C3�S���Q�Ե���Ȳ��������w��b) �������о���C1��C2�S���Q�ԵĮ������w��c) ����ʯī��Ȳ��ܵĺϳɡ�

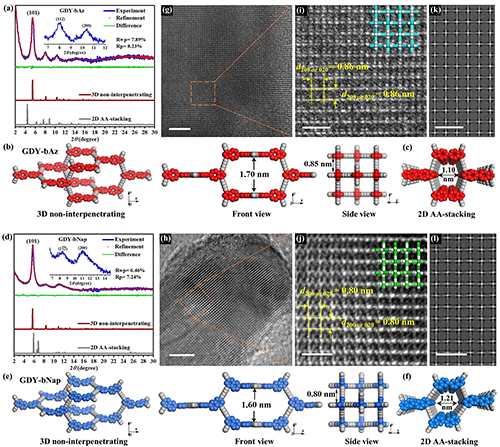

�D2. a) GDY-bAz��PXRD�D�V��b) ģ�M��GDY-bAz���S�Y�����������������\��ǰҕ�͂�ҕ�IJ������S��ܡ�c) ģ�M��GDY-bAz���SAA�ѯBģ�͡�d) GDY-bNap��PXRD�D�V��e) ģ�M��GDY-bNap���S�Y�����������������\��ǰҕ�͂�ҕ�IJ������S��ܡ�f) ģ�M��GDY-bNap���SAA�ѯBģ�͡�g) GDY-bAz��TEM�D��h) GDY-bNap��TEM�D��i) GDY-bAz�ķŴ�HR-TEM�D���@ʾ��(001)����ķ��ο����B�����S�Y��ģ��j) GDY-bNap�ķŴ�HR-TEM�D���@ʾ��(001)����ķ��ο����B�����S�Y��ģ�͡�k) GDY-bAz��ģ�MHR-TEM�D��l) GDY-bNap��ģ�MHR-TEM�D��

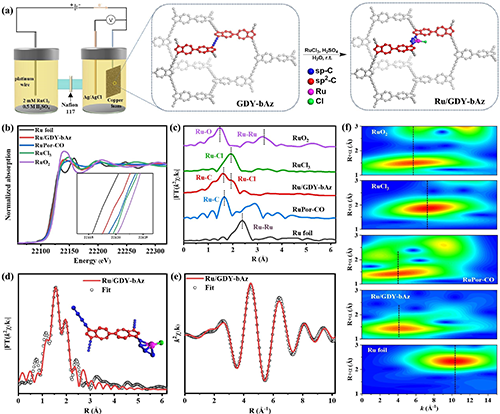

�D3. a) ͨ�^��늘O�wϵ�е�ֱ��늻��W���e�����~��ĭ�Ϻϳ�Ru/GDY-bAz b) Ru/GDY-bAz��Ru K߅��XANES���V��c) Ru/GDY-bAz��Ru K߅�ĸ����~׃�Qk2�ә���(k)����EXAFS���V��d) Ru/GDY-bAz��R���g��EXAFS�M��������e) Ru/GDY-bAz��k���g��EXAFS�M��������f) Ru/GDY-bAz��Ru K߅k2�ә�EXAFS��̖��С��׃�Q��

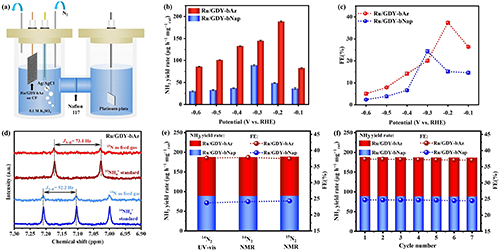

�D4. a) ENRR��늽��b�á�b) Ru/GDY-bAz��Ru/GDY-bNap�ڲ�ͬ�λ�µ�NH?�a�ʡ�c) Ru/GDY-bAz��Ru/GDY-bNap�ڲ�ͬ�λ�µķ�����Ч�ʡ�d) ʹ�ò�ͬԭ�Ϛ��w��ENRR�a���1H NMR���V��e) ͨ�^NMR��UV-vis���VӋ��Ru/GDY-bAz��-0.2 V vs RHE����Ru/GDY-bNap��-0.3 V vs RHE����NH?�a�ʺͷ�����Ч�ʡ�f) Ru/GDY-bAz��-0.2 V��Ru/GDY-bNap��-0.3 V vs RHE����ѭ�h�yԇ��

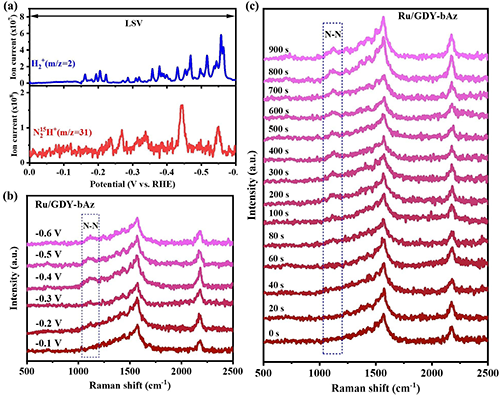

�D5. a) Ru/GDY-bAz��N?͵�0.1 M K?SO?��Һ�Џ�0��-0.6 V vs RHE�������g��ԭλDEMS������H?? m/z=2 �� H? m/z=31����b) Ru/GDY-bAz������N?�늽��|��N-N������λ��ه�ԣ�ͨ�^늻��Wԭλ�������V��c) Ru/GDY-bAz������N?�늽��|��N-N����ĕr�g��ه�ԣ�ͨ�^늻��Wԭλ�������V��

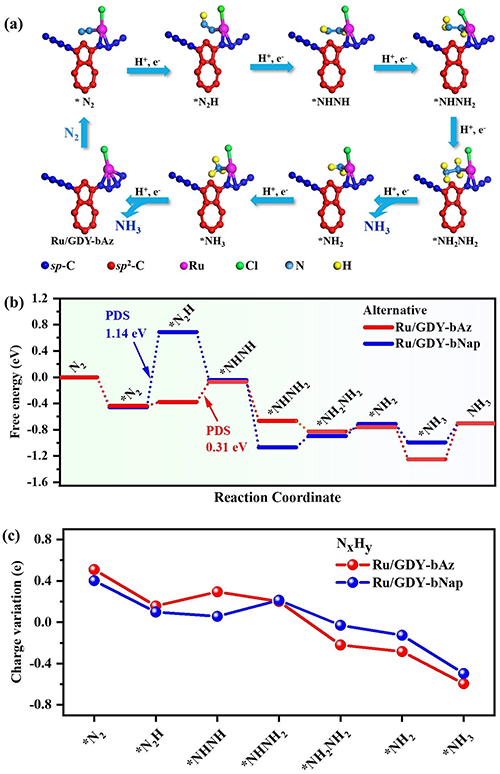

�D6. a) Ru/GDY-bAz���潻��·���Ĵ�ѭ�h��b) Ru/GDY-bAz��Ru/GDY-bNap��ENRR����·���������܈D��c) Ru/GDY-bAz��Ru/GDY-bNap��ENRR����·����NxHy��Bader늺�׃����
Ŀǰ��ԓ�о�����Rational Synthesis of Isomeric Graphdiyne Frameworks towards Single-Ruthenium Catalysts and High-Performance Nitrogen Reduction�����}���l���ڡ����M���ϡ���Adv. Mater.���ϡ��Ϻ���ͨ��W�ⲩנ��ʿ���Ϻ��Ƽ���W�о���ʿ���������Ϻ�늙C�WԺ�n����ʿ�鹲ͬ��һ���ߡ��о��õ��ˇ�����Ȼ�ƌW�����Ϻ����ֽ�Ӌ�����Ї���ʿ��ƌW������Y�����@Ҳ���^2023��ͬ�֮����w���S���r�ЙC��ܣ�J. Am. Chem. Soc. 2023, 145, 26871-26882��֮�����һ��ͬ�֮�����խ��϶��ܲ��ϡ�
ԭ��朽ӣ�https://doi.org/10.1002/adma.202502980
