��ǰ��ȫ�I���ͳ��л��M�̼������M���ɹ��I�̏U��ұ���U�����Vɽ�Uˮ���rˎ���ʚ���������Ϳ�ϵ�Դ�^ጷŵ��ؽ�����Ⱦ����l�ˇ��ص����B�h��Σ�C�������w�������ɳ��m���{�������������@���Ľ����ԡ���������Լ���ˇ���OӋ�ԃ��ݣ��ѳɞ�h���ޏ��I����о����c��Ȼ���F�м��g�wϵ�������@ƿ�i�����y�����|�������ձ���ڻ��W�����Բ��㡢��϶�Y����һ������λ�cϡȱ��ȱ�ݣ������ͽ����ЙC��ܲ��ϣ�MOFs���t���R�w���F�ۇ��ء���ɢ���������Լ��������x���y�ȑ����ϵK����ˣ���ʾ����ϵąfͬ��Ч�C�ƣ�ͻ�ƽ����������c�Y���������P�I���g���_�l��߸�Ч�������ܡ���϶���{�����Լ�ѭ�h���Ã��ݵďͺ��ͭh�����ܲ��ϣ��ѳɞ�ԓ�I��ؽ�����˵ĺ��ĿƌW���}��

���ڣ������֘I��W�Źٱ�Ժʿ/���_�ɽ��ڈF���������{����W��˼Ⱥ���ڈF������w�S��(MCC)��������(CS)���\�������ЙC��ܲ��ϣ�ZIF-8������Ҫԭ�������ú����o늼��z��ԭλ���L�ɷN��ʽ��ZIF-8�����Ƃ�����ͬ������ͺϼ{���w�S��ͨ�^�{��ZIF-8��ԭ�Ϻϳ���ȼ������@���˃ɷN�Y�����������܃����ļ{���w�S��MCC/CS/ZIF-8��I-MCC/CS/ZIF-8�������F�ˌ�ˮ�w���~�x�ӵĸ�Ч�������W�fͬ�������D1����

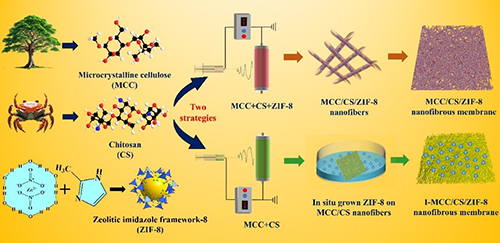

�D1 �����|����/ZIF-8�ͺϼ{���w�S���Ƃ�ʾ��D
ZIF-8�{���w����MCC/CS/ZIF-8�ͺϼ{���w�S���^�Y���ͳߴ�ֲ����D2��ʾ���ĈD�п����^�쵽�����ϳɵ�ZIF-8�{���w���ʬF��ƽ��������254.16 nm��ʮ�����w�Πͨ�^�ɷN��ͬ��ʽ����ZIF-8�{�����ӵ�MCC/CS�{���w�S���^��ò���w�S�ߴ猒�Ȳ�ͬ���ɷN�����Ƃ�ďͺ�MCC/CS/ZIF-8�{���w�S������m�����ṩ�˸���ĝ��ڻ���λ�c��ͨ�^XRD��FTIR���ȷ������������ò�ͬ�ķ�������ZIF-8���ͺ��{���w�S���F���ͽ�Y��������I-MCC/CS/ZIF-8�{���w�S�ıȱ���e�������ͬ�l����MCC/CS�{���w�S��16.51����MCC/CS/ZIF-8�{���w�S�ıȱ���e�s��MCC/CS�M��5.63����ZIF-8�ļ����@�������MCC/CS�ıȱ���e����Cu2+�������ṩ�˸���Ļ���λ�c��ͬ�r�ͺϺ�{���w�S�����^�õ��Hˮ�ԣ��D2����

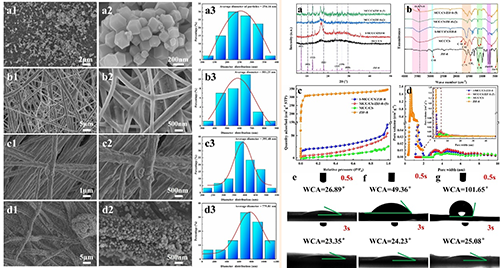

�D2 �����|����/ZIF-8�ͺϼ{���w�S���^��ò���������W�Ա���
���ͺϼ{���w�S���������ܼ���Ӱ������о��l�F��MCC/CS/ZIF-8�ͺ��{���w�S��180 min������u�_������ƽ�⣬����ZIF-8��������5wt%�r���ͺϼ{���w�S����������ѣ�Ҋ�D3��ԭλZn(NO3)2· 6H2O��2-MIM�������1:2����������ߣ��@�������^�������ZIF-8�������{��Ĥȱ������λ�c������ZIF-8�{���w���ĈF�ۡ���pHˮƽ�£�����Cu2+��H+���棬�����¸������������Ķ����Əͺϼ{��Ĥ��������Cu2+��ͨ�^����Ȝ�����ģ�͡������W����ģ���Լ�����˹�����ܵĔM�ϣ��ó�ԓ�����^����һ���l�γɵĻ��W���������������������o�Ćη��ӌ������������Փ��������204.08 mg g-1��
�����u���ͺ��{���w�S����Cu2+�Ŀɻ����Ժ�ѭ�h�����ԣ����Ҝ���I-MCC/CS/ZIF-8��MCC/CS/ZIF-8�M��������-������������^6��ѭ�h��������������ƽ�������ʞ�81.4%�����⣬����ͬ�ؽ����x���M�������������u�r�l�F���ɷN��ʽ�Ƃ��MCC/CS/ZIF-8�ͺ��{���w�S��Cu2+���������܃����}��Ca2+�����k��Cd2+�����t��Cr6+�����F��Fe3+�����U��Pb2+�������������x�����D3����

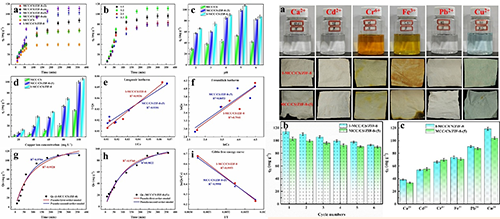

�D3 �ͺϼ{���w�S��Cu2+�����ԡ����Pģ�͔M�ϼ�ѭ�����c������������
ͨ�^��������{���w�S���^��ò��Ԫ���M�з������������@�^�쵽��ZIF-8���������M���~�x�����ͺ��{���w�S�ϵ����������ڼ{���w�S�����γɲ����w���S����Ƭ�Ӡ����|��MCC��CS��ZIF-8�o늼��z�����Ƃ����{���w�S������F����������Ƭ�Ӡ����|��ԭλ���L�ļ{���w�S�t�д���Ƭ�Ӡ����|�����ذ����ڼ{���w�S�܇�����ԓƬ�Ӡ����|�M��Ԫ�ؒ����Ɯy�����γ���CuO-ZnO���|�Y��ͬ�r��������Zn��N�ĺ������ͣ�O�ĺ����������@����������ZIF-8���w����ˮ������\�x�ӡ��������x�Ӻ��u���M�ɵ����g�w������һЩͨ�^�����|�ӻ���2-��-���������w�c�\��λ���u��֮�g�Ě��I�ѯB�����������γ��µĹ��w���|�����⣬�����^���в���Zn-N�I�cCu�x�ӽ��Q���γ�Zn-O�I��Cu-O�I��CuO-ZnO���|�Y���D4����

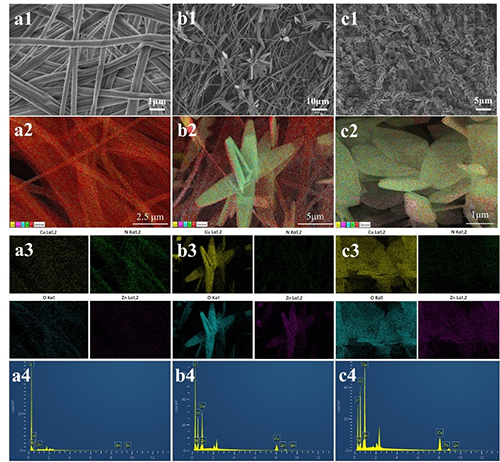

�D4 �����������|/ZIF-8�ͺ��{���w�S���^�ΑB��Ԫ�طֲ�
��MCC/CS/ZIF-8��I-MCC/CS/ZIF-8����Cu2+��ļ{���w�SĤ�M��XRD����������Ҋ�D5���^�쵽CuO���w��110������111������202������020������311���������ZnO�����w�\�V���w��100������002������101������102������110������103������200������112������201������004������202���Ⱦ�������������������塣�cMCC/CS/ZIF-8-��ȣ�I-MCC/CS/ZIF-8��ˮ��Һ���cCu2+�������죬��������及�ȸ��ߡ�I-MCC/CS/ZIF-8�����������R�D���@ʾ���{���w�S��Ƭ��w�ܺõؽY�ϺͰ������x��^��������䣨SAED���D�ʬF�����J�ĭh�ΈD�������c��ͬ�ĈA���С��Y��MCC/CS/ZIF-8������ĸ߷ֱ���TEM�D���Gatanܛ����FFT��IFFT�õ����c��l�y�������g��քe�飺CuO��111��= 0.230 nm��CuO��110��= 0.270 nm��ZnO��002��= 0.261 nm��ZnO��101��= 0.248 nm���@Щֵ�cXRD�����е�2��ֵһ�¡��Mһ���C���˾����������g��;����CuO-ZnO���|�Y���γɡ�

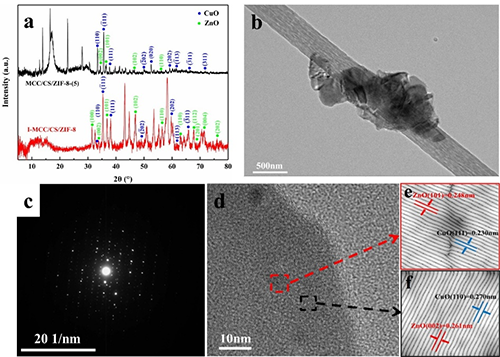

�D5����Cu2+�������|/ZIF-8�ͺϼ{���w�S�ľ��w�Y��׃��
������ǰ��ͺϼ{���w�S���W���܈F��׃�����^�쵽��������935.2eV��954.9eV̎���F��Cu 2p���Լ�530.0eV��531.7eV�ĸ߷ֱ���O1s�匦���ľ�������OL��������λ��OV�����C����Ƭ�����|��Zn-O��Cu-O�I�Ĵ��ڡ��Y�����е���������������о��������ˏͺ��{���w�S���~�x�ӵĝ��������C�������ȣ�ͨ�^�����������~�x��Ƕ�����S�W��{���w�SĤ�С�Ȼ��CS��MCC�����ͨ�^�����͚��I�Mһ���c�~�x������á�����MCC��CS��ZIF-8��ȥ�|�ӻ��a����늻��F���c�~�x�Ӱl�����W��λ�����Ϸ����γ�CuO?�����⣬ZIF-8������ԭ����Zn2+�������cˮ��Һ�е��~�x�Ӱl�����Q�������γ�Cu-N�I��Ȼ����ZIF-8�IJ����u��ˮ��a�����\�x�Ӻ��������x�����|�Ӻ͵�ԭ�ӵ�����º������c�u����λ���@Щ���|���������l��Óˮ�^�������������γ��µĹ��w���|����ZIF-8ˮ���^���У����ܰl���������B���w����߀ԭ��������N-H�I�����M��Zn-O�I��Cu-O�I���γɣ���K�γ���CuO-ZnO���|�Y���D6����

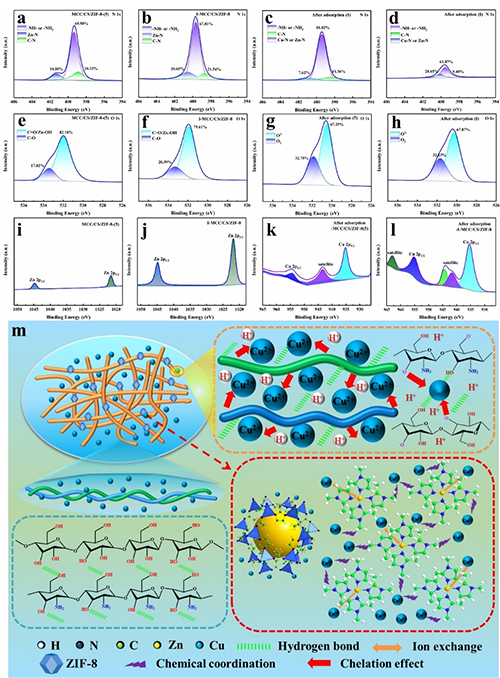

�D6 ��ͬ�ͺϼ{���w�SĤ����ǰ������W���F׃�����������C��
�����о��ɹ�����Facile fabrication of electrospun hybrid nanofibers integrated cellulose, chitosan with ZIF-8 for efficient remediation of copper ions�����}�l���ڡ�Carbohydrate Polymers���ڿ��ϡ�
�����֘I��W�����c���W���̌WԺ22���Tʿ�о������_�d��Փ�ĵ���һ�������쳬�ܞ鹲ͬ��һ���ߡ������֘I��W�����|���χ��H���о������Źٱ�Ժʿ�����_�ɽ��ں�������{����W��˼Ⱥ������Փ�ĵ���ͬͨӍ���������⣬�����֘I��W�����|�����ͺϲ��τ��F꠳ɆT���������ڡ���ɏ�i���ڡ���ϣ����ڡ��Ǵ��A���ڼ������r�I��W���fϲ���ڵȞ�Փ�ĵ��������ߡ�ԓ�о��õ�������Ȼ�ƌW����������ʡ�r�I���о����c�Ŀ������ʡ�������A�о������Ŀ������ʡ���d��Ӣ�š�֧��Ӌ�������˲��Ŀ������ʡ�����d�о����ƌW�о������Ŀ��ľ�ĿƌW�c���g��111�����ǻ��صȵ��Y����
ԭ��朽ӣ�https://doi.org/10.1016/j.carbpol.2025.123574
- �V����W����� ���w��ϼ�F� AFM�����s�|�l�ӑB���ILDH@�w�S�ذ������{�����z˲�rጷż{���������ڿɳ��mˮ�ޏ� 2026-01-31
- �|���ں��i/���w��/UT-Austin����A Nat. Commun.��ȫ�w�S���²��� - ������ĭ 2026-01-24
- ����W�K�s�����ڈF� AFM��Һ���{���x�ܸ����ܼ{���w�S�����z�OӋ 2026-01-14
- ���ϴ�W���ٺ�/�����F� Small��ԭλ�V�����ɵ��p�W�j�Y�������ǏͺϚ����z�������ʯ�ͻ����ز��� 2025-10-27
- �ߴ����t���ڈF� Bioact. Mater.: �{��ճ��������3D��ӡ������ˮ���z����ֹѪ�c��Ⱦ�����ޏ� 2025-08-28
- �½���W� ��d������������ľ���ڈF� J. Hazard. Mater./CEJ�������ǻ�����ӡ�E늻��W�������Ę������������о� 2025-08-06
