�߷���ܛ����ͨ�����ܼ�ߵ��t���c��ճ�ӡ����磬PDMS�����z���и߶ȵĿ������Ժ͏��ԣ�������������ճ�ԣ������z�����@����𤏗�ԡ�Ȼ�����ܶ�̑���Ҫ��߷���ܛ����ͬ�r�߂���t���c��ճ�ӣ����磬�����ۯB������ܛ����𤏗����ƣ�ڏ��۹��r�®a���ۺۡ�Óճ�����ѵ�ʧЧ���}�����t���c��ճ��֮�g��ì��ʹ��ܛ�����ںܶ����d���g�Б����c�lչ�ܵ������ơ�
���ڣ��Ϸ��Ƽ���W�ė�N�x���ڈF������һ�N�Ƃ䳬���Ժ͏�ճ�Ӿۺ���W�j��ͨ�÷������@�N��߳����Ժ�ճ�Եľۺ���W�j���Q�鳬���z��hyperelastic adhesives��HEAs����HEAs��𤏗��ճ�ϱ���ͳ����Է�ճ�ϱ��w�M�ɣ�����ǰ�ߵĄ����hС�ں��ߡ��о��ˆTͨ�^�f�{�ۺτ����W���������ɻ����혋���ۺ����D����ʾ�ˏ�𤏗�ԏ�ճ�Ӿۺ���W�j�������ԏ�ճ�Ӿۺ���W���D׃�Ę˶��ɡ��÷Ǿ���۱�ϩ�ᶡ��-��ϩ�Ṳ����W�j��C��ԓ���������F���t��<5%��300 J/m2��ճ���ܡ���Փ�����͌��Y�����������R���ȣ���fractoadhesive length�����������L�ȣ����£�HEAs��ճ����-����Pϵ�ǷǾ��Եģ��@�c����ۺ���W�j�еľ����Pϵ��ͬ����ʾ��HEAs����ܛ�C���˵�ճ�Nʽ��ƣ�ڑ�׃�����������Ƥ�w�ď�ճ�ӏ��Ի��ס�

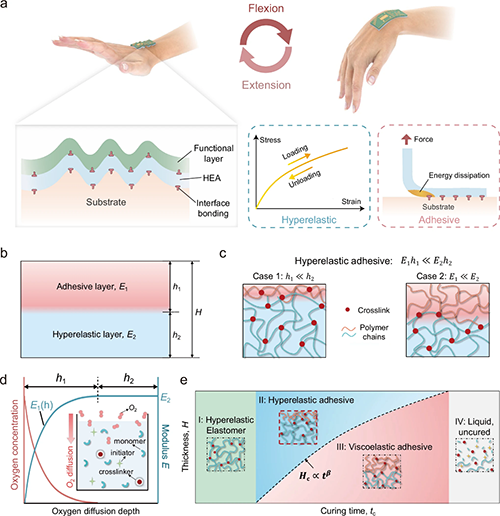

�D1HEA�����Wԭ���c�ϳɲ���
�����Ժ�ճ���ԵĽY��ʹHEA�����d���g�о��������������磬HEA����������׃�λ��壨�������ϵ����wƤ�w���Ϲ��܌ӣ�������O�䣩�Ŀɿ�ƽ�_���D1a����������������^���У�HEAʹ���܌��ι̵��^����Ƥ�w�ϣ�ͬ�r���ַ��������ܡ��ĽY�����v��HEA����һ�����|�Y������ճ�όӺͳ����ԌӽM�ɣ��D1b����ճ�τ����c�L朽���ɢ�����c�����Ғ�朽�������ͨ�^�o���W����ƽ��������J���ݶȱ���ӵ�푑����Ե�ͬ��һ������ӣ��D1c����ԓ����ӵĺ�ȿ���ͨ�^��������������ɻ��ۺ��^���е�����Uɢ����ȁ��_�����D1d����ͨ�^����̽��������ۄ����W�еľۺϕr�g�Լ�HEA����ȵă����Pϵ�õ��ۺ����D�������ۺ����D�Ǿ���ۺ���W�j������HEA�������m�����Ƶ�ճ�τ��Ӻͳ����ԌӵęCе�͎����ܣ��D1e����

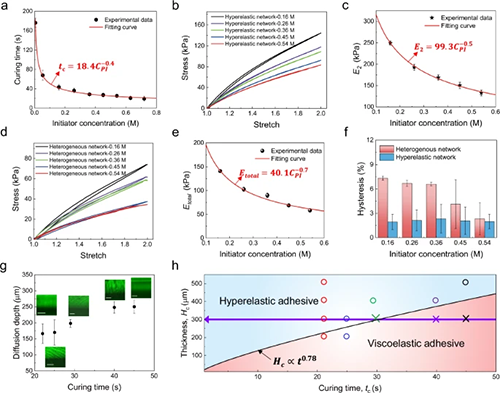

�D2��P��BA-co-AA�����ۺ���W�j�����Եı���
�о��ˆT�x���ϩ�ᶡ����BA���ͱ�ϩ�ᣨAA��������w�����Ҷ�������ϩ������PEGDA�����齻����2-�u��-2-������ͪ��I-1173���������l�����DS4���ϳɾ۱�ϩ�ᶡ��-��ϩ�Ṳ���P��BA-co-AA�����W�j�����Ⱪ¶�r�g����������Ӱ푙Cе���ܵăɂ��P�I���ء������о����Ⱪ¶�r�g��Ӱ푡����������ھۺ��^����������Ҫ���ã����ڹ̻��ۺ���W�j��Ӱ푿��Ժ��Բ�Ӌ����˹̻��r�g������Uɢ�������O���˱�Ҫ�ĕr�g���ڡ�ͨ�^��׃���l����ȁ��{���̻��r�g��ͬ�r�������ȹ̶���21%�������_�ŭh���У����о��ˆT�M����ԭλ����׃�y�������о��̻��r�g�S���l�����CPI��׃�����DS5���������ܺõط���
���D2a����
ʹ�þ���ij����Ա��wP��BA-co-AA���W�j�M����һ�����d-ж�d����ѭ�h�����о�ģ��E2�͜�����2�S���l����ȵ�׃�����D2b����E2�c���l��������P�����
���D2c�����ڿ՚⣨21%���⣩�кϳ���300��m��Į��|P��BA-co-AA���W�j�����о���ģ��Etotal�͜���������S���l����ȵ�׃�����D2d����HEA���wģ��Etotal�S���l�����׃����
���D2e���������l����Ȟ�0.54 M�r�������Ծ���P��BA-co-AA���W�j�ͷǾ���P��BA-co-AA��E2��Etotal�����_������5%��׃������ͨ�^���ԔM�������d�����������@�õ�б�ʡ�
�ڌ���У�������5%�O�Þ�HEA�͜�����R��ֵ����鳣�õď��Թ菗���wPDMS��Dow Coming, Sylgard 184, 10:1������ͬ�Ĝyԇ�l���±��F��7%�Ĝ����������w���w���F��4%�Ĝ���

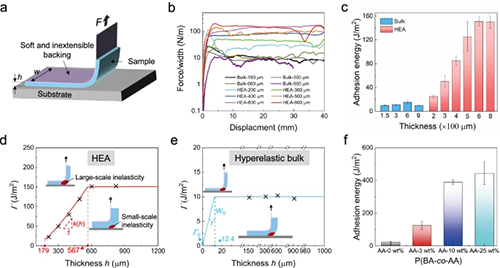

�D3��P��BA-co-AA�����ۺ���W�jճ�����ܵı���
�о��ˆT��ճ�τ�����ճ������ϩ���������ϣ���һ������ճ������ܛ�Ҳ�������ı��r�ϣ��D3a�������x��-λ��������D3b��ʾ��߀�L���˳����ԉK�w�Ą��x��-λ���������D3c���^��HEA�ͳ����ԉK�w��ճ���ܡ�����Ʒ�ĺ��С�ڔ���ճ�Y�L�ȕr�������F��Ҏģ�ķǏ��ԣ������^�̅^����������ȷ����ȔUչ�����@�N��r�£�������Ч�����^�̅^���ӣ�ճ�����S����ȵ����Ӷ����ӡ�����Ʒ�ĺ�ȴ��ڔ���ճ�Y�L�ȕr������СҎģ�ķǏ��ԣ������^�̅^С�ں�ȡ����@�N��r�£����ڼ�ʹ������ӣ���Ч�����^�̅^Ҳ�Ǻ㶨�ģ����ճ����څ��ƽ�����о��ˮ���ȵ��ڔ���ճ���L�ȕrHEA�c�����Ա��w�ۺ����ճ����-����Pϵ���D3d-e����ͨ�^�{�����W�ɷ֣���AA�ĺ����������@�����HEA��ճ���ܡ�

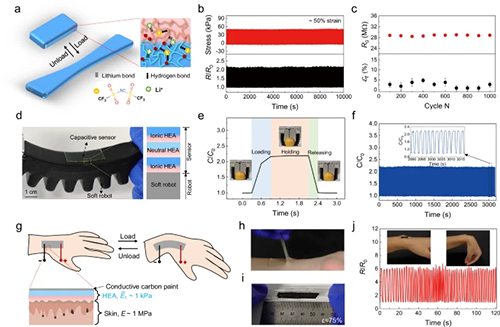

�D4HEA�đ���չʾ
����Ҫ���Կ���������cĿ�˻��Č��F�ι��^����ͬ�rҪ����Ͼ߂�һ�¿���׃�������đ��È����У�HEA���չ�F���䪚���ݡ�HEA�đ�������Ҫ��ܛ�Ϳ���������ι̵��^����Ŀ�˻����ϲ�һ�ºͿ����׃�ε���r���e�������о��ˆT������ʾ���x��HEA����ܛ�C���˵�ճ�Nʽܛ��ݑ�׃�������đ��á�ͨ�^���p��������������������䇣�LiTFSI������ۺ�����|�Ё��ϳ��x��HEA���D4a����50%��׃��ѭ�h�����£��x��HEA�đ����������1000��ѭ�h�б��ַ������D4b��������������׃��ƽ��������׃��2.5%���D4c����
ͨ�^��һ������HEA�Aס�Ɍ��x��HEA���������ʽ��׃�����������������O�yܛ�C���ˊA�ߵ�׃�Σ��D4d������ץȡ����⣨~150 kPa��ץȡ�O��������1.3�룬�Ś�r�����������l���ι̵ظ�����ץȡ���ϣ��������ز���ͬ�Ġ�B���D4e��������������̖���ָ߶ȷ�������1000���������ڃț]�л���Ư�ƣ��D4f����������һ�����ӣ��о��ˆTչʾ��HEA�������Ƥ�w��Ƥ�wճ�τ��͏���ƽ�_����HEA�ı���ˢ��һ�ӌ��̼Ϳ�ϣ������p�Ӹ�����Ƥ�w�ϣ��D4g����HEA��ճ�όӺ�ܛ��E1~1 kPa�������̼Ϳ����һ�N����Һ�w����ˣ��p�Ӿ�����ճ�Ժͱ����ԣ���Ƥ�w׃�εĸɔ_���Ժ��Բ�Ӌ�����p�ӄ��x�^���У�Ƥ�w�Č��|��׃�α��F�����ҵ�ճ���ԣ��D4h�����D4i�@ʾ���p���ǿ�����ģ������cHEA�dz��Ǻϡ����p�Ӹ����������ϣ��M��ѭ�h�����������r�O�y��衣����������̖��50�����ڃȱ��ַ������]�л���Ư�ƣ��D4j����ʹ���\�ӕr���õ�����̖���з������c�߱���ȡ�
�@��о����������һ�N��ճ�Ա���ͳ������w�M�ɵĮ��|�ۺ���W�jHEA���䳬���Ա��w�Ą����h����ճ�Ա���Ą��ȡ�ͨ�^�������⌦���ɻ���۵ęC�ƣ��_�l��һ�N���ε�һ�����ϳɲ��ԡ������������о��˾ۺ����D��𤏗��ճ�τ��ۺ���W�j����ճ�τ��W�j�D׃���Г��������Pϵ�Լ�HEA�ķǾ���ճ����-��ȵ���ه�ԡ������ʾ��HEA����ܛ�C���˵�ճ�Nʽ��׃�����������Ƥ�w��Ƥ�w��ճ�ӏ��Ի���đ��á�ԓ��������Resolving hyperelasticity-adhesiveness conflict in polymer networks by in situ constructing mechanical heterogeneities�����}�l���ڡ�Nature Communications���ϣ�Nat. Commun. 16, 6094 (2025)�������µ�һ�������Ϸ��Ƽ���W24����ʿ��ƽ��ʿ���Ϸ��Ƽ���W�Tʿ����Ƃ�����ͬ����߀�����Ϸ��Ƽ���W��ʿ����c�@�������S��ԓ�о��õ��˿Ƽ������c�аlӋ������ƌW���Ŀ��������Ȼ�ƌW�������Ŀ��֧�֡�
ԓ�����LjF����P����Q�ۺ���𤏗���c������ì�������P�о��������Mչ֮һ���ۺ���𤏗���c�����Ե�ì���������o��������I����о�����O������_����ˣ��F꠰lչ���Ƃ��߃���ճ�����c�������ܾۺ���ķ�����ACS Appl. Mater. Interfaces 2022, 14,49264?49273�����������о����ڼ��Зl���³����Ժ͏�ճ�ӷǾ���ۺ���W�j�����W�OӋԭ����Extreme Mechanics Letters, 2025, 102374����
ԭ��朽ӣ�https://www.nature.com/articles/s41467-025-61450-5
- ��ɽ��W���������n�}�M Chem. Eng. J.��Ƥ�w���l�ĵ��t���ЙCˮ���z��S������ 2024-10-17
- ��ɽ��W�������ڈF� Adv. Mater.�����t�����ߵ͜ص��ЙCˮ���z�˹��|�X 2024-09-12
- �|�A��W������/�O��ͯ/���P�F� Adv. Mater.�����t�������g�����Ӿۺ����x�����z 2024-08-31
- �Ͽƴ��N�x�F� Sci. Adv.���W�j-�܄��fͬ�OӋ���F�ߏ����c��ճ�ӵ����z 2026-01-30
- �Ͽƴ�ܛ�w���W����� ACS AMI�������졢���t������ճ���z�� 2022-10-11
- �����W�i־�������c��������Rͬ�c���ڡ�PNAS��: ˮ���z�ͺ��aƬ - ���ڽM�������]�ϵ������t�ò��� 2021-07-08
- �����W�i־��Ժʿ�F� Nat. Sustain.: �O���Ѽy�Uչ����Ȼ���z�W�j�����W�OӋ 2025-05-09
