����������һ�N�����@���lչ������������������ۺ�����ϣ��������オ���ԡ����������ԡ������ęCе���ܺͼӹ����ܣ������t�������������b������O����I��õ��V�����á�Ȼ�����M���䃞�c���࣬���������ڿ՚��ИO��ȼ�����Ҿ�����ğጧ�������^�ͣ��@�������������ڌ���ȼ�Ժ�ɢ�����и�Ҫ���I��đ��á����⣬ȼ���^����ጷ��к����|����һ����̼�͟��F������r�������ɱ��⣬���˂���������ؔ�a���������������{����ˣ��ھ�����ͺϲ��ϵđ����У���ߟ᷀���ԡ���Uɢ���Լ��p��ȼ���r�ğ����͟��Fጷ����P�I����
��ˣ���̶��W��ʥ�����F��״�ͨ�^�o��ԽM�b���F�� CMSs �� MXene �{��Ƭ�ϵľ���ؓ�d���ϳ���MXene/CMSs��ȼ�������@�N���²�����Ч�ؽ�Q�� MXene �ھۺ�����|�еķ�ɢ�y�}����ʹ���܉����������(PLA)�wϵ��ֵ��ע����ǣ��H���� 5wt% �� MXene/CMSs��PLA/MXene/CMSs �ͺϲ��ϵęCе���ܵõ����ƣ��� PLA �ͺϲ��ϵğጧ������� 0.31 Wm-1K-1���ȼ� PLA �߳� 47.6%�����⣬�O����ָ��(LOI)��ߵ��� 26.6%���� UL-94 ��ֱȼ���yԇ���_���� V-0 �����c��������(Neat PLA)��ȣ�ԓ�ͺϲ��ϵķ�ֵ��ጷ�����(pHRR)�Ϳ���ጷ���(THR)�քe������ 28.1% �� 15%��ֵ��ע����ǣ������Fጷ���(TSR)���^�ڼ� PLA �@�������� 70.4%�����⣬��ȼ���^�����γ��˸������Ҹ����ܵ�̿�ӡ��@�N���M��ҪԴ����ȼ���� PLA ���w�е��@����ɢЧ����MXene ���^�ɽ��� Ti �Ĵ�̼�������Լ� CMSs �ĸ�Ч̼���������@헹�������Q�ۺ����� MXene �ۼ�������ȼЧ�ʡ����F���ơ��ጧ�ʺ͙Cе����֮�g�ę�↖�}�ṩ��һ�N���M�ҭh���Ľ�Q������

��ɹ����}�顰Carbon microsphere-modified mXene: A high-efficiency hybrid flame retardant for simultaneously enhancing fire resistance, smoke suppression and thermal conductivity in poly (L-lactic acid)���ڇ��H֪���ڿ�Chemical Engineering Journal�ϰl�������x�о������Y���鱾�ĵ�һ���ߣ���ʥ���ڡ��_���v�������K�v���鹲ͬͨӍ���ߣ���̶��W���һͨӍ��λ��

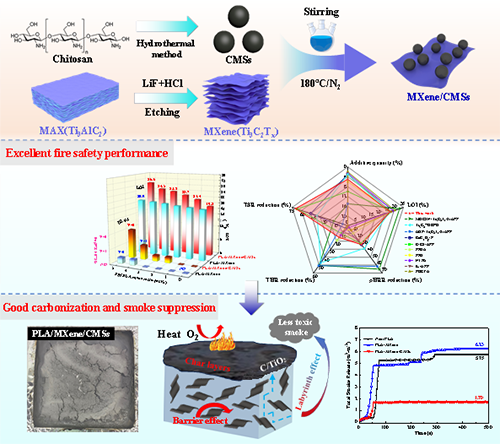

�D1. MXene/CMSs���Ƃ�����
��D1��ʾͨ�^ˮ��ϳ�CMSs�����g�Ƃ�MXene���o늽M�b�s������ڹ���PLA �Ⱥ��IJ��E����K�õ�MXene/CMSs��ȼ�������h��ͨ�^���ʹ�ˇ�{�أ��ضȡ��r�g����ɢ/ϴ�췽ʽ�ȣ����ϲ��ϽY���c���ܡ�

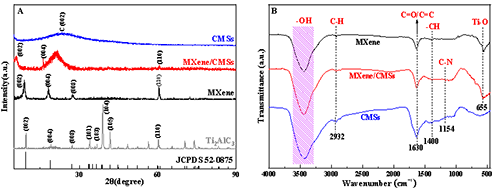

�D 2�� (A) Ti2AlC3��CMSs��MXene �� MXene/CMSs �� X �侀���� (XRD) �D�V��(B) CMSs��MXene��MXene/CMSs �ĸ����~׃�Q�t�� (FT-IR) ���V
��D2��ʾ���о��ˆTͨ�^X�侀����D�V(XRD)�������~׃�Q�t����V(FT-IR)�C����MXene/CMSs�ijɹ��ϳ���CMSsؓ�d��MXene���g��������

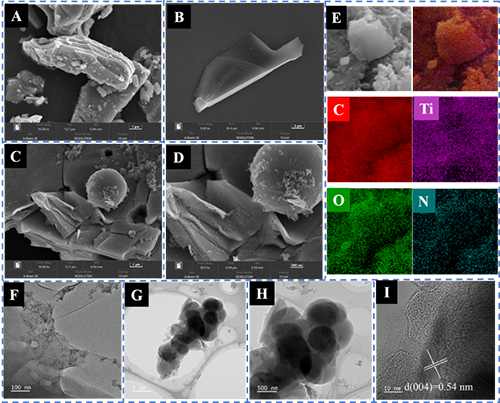

�D3. (A) Ti?AlC?��SEM�D��(B) MXene��SEM�D��(F) MXene��TEM�D��(C/D) ��ͬ�Ŵ�����MXene/CMSs��SEM�D��(G/H) ��ͬ�Ŵ�����MXene/CMSs��TEM�D��(I) MXene/CMSs��HRTEM�D��(E) MXene/CMSs��EDS-mapping�D��
��D3��ʾ��������R(SEM)�D���������CMSs�cMXene�Y�ϣ����ڽ��^CMSs���Ժ�MXene��Ȼ������ӽY��������R(TEM)�D���@ʾCMSs�����o������o�ܵظ�����MXene���棻Ԫ�طֲ����V(EDS mapping)�C������CMSs��MXene���������ֲ���

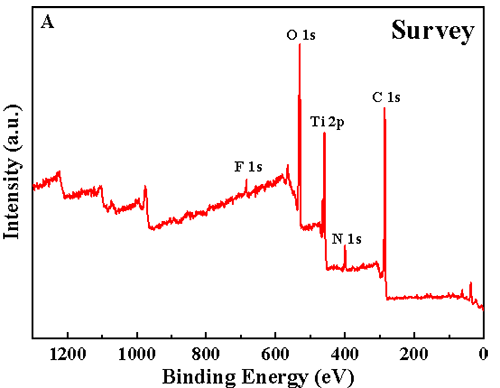

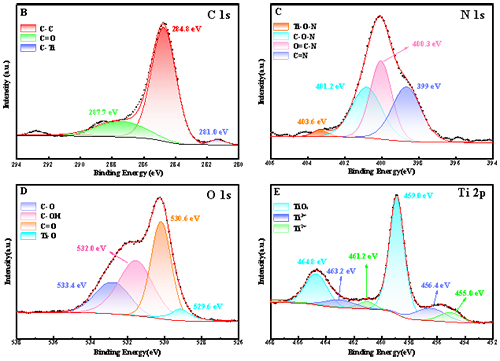

�D4. (A) MXene/CMSs �ͺϲ��ϵ�XPSȫ�V����D��(B) MXene/CMSs �ͺϲ��ϵĸ߷ֱ� C 1s XPS �V�D��(C) MXene/CMSs �ͺϲ��ϵĸ߷ֱ� N 1s XPS �V�D��(D) MXene/CMSs �ͺϲ��ϵĸ߷ֱ� O 1s XPS �V�D��(E) MXene/CMSs �ͺϲ��ϵĸ߷ֱ� Ti 2p XPS �V�D
��D4��ʾ��X�侀��������V��XPS���Mһ���_�J��C��N��O��TiԪ����MXene/CMSs�еĽY����r��MXene/CMSs ��ȼ���е���Զ��r���ăr�������B��ʽ���ڣ����� TiO2 ռ��Ҫ���֡�ͬ�r��MXene �� CMSs ͨ�^�o��ԽM�b�Y�ϣ��ɹ��Ƃ��˱������ؓ�d CMSs �� MXene ���ͺ���ȼ����

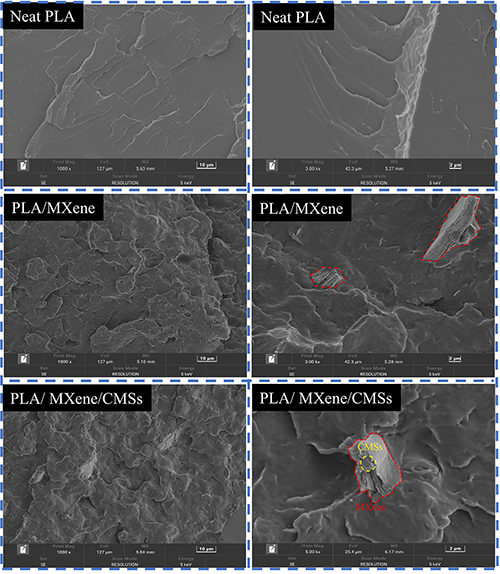

�D5. �� PLA��PLA/MXene �� PLA/MXene/CMSs �ͺϲ�������������SEM�D��
��D5��ʾ��ͨ�^�^������������SEM�D���ó���PLA/MXene/CMSs���������߅�������s�ֲ����f��CMSs �ļ�����Ч������ MXene �� PLA ���w�еķ�ɢ�Ժ������ԡ�

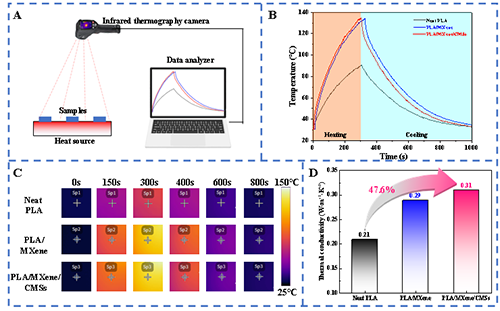

�D6. (A) ������Ռ���b��ʾ��D��(B) �� PLA��PLA/MXene �� PLA/MXene/CMSs �ͺϲ��ϵĕr�g-�ض�������(C) �������ϵļt�����D��(D) �������ϵČ���ϵ���Y��
��D6��ʾ�����������ܷ��棬MXene/CMSs��ȼ�������F������ɫ���H���� 5wt% �� MXene/CMSs��PLA �ͺϲ��ϵČ���ϵ��������47.6%���_���� 0.31 W·m-1·K-1��

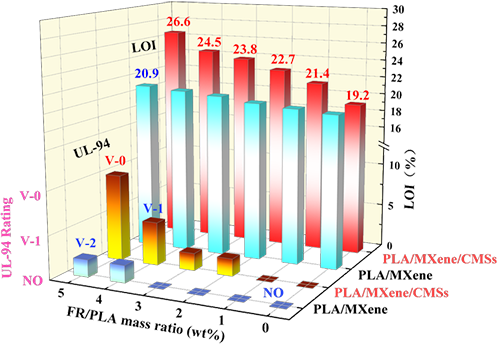

�D7. �� PLA��PLA/MXene �� PLA/MXene/CMSs �ͺϲ��ϵ�LOI��UL-94�yԇ�Y��
��D7��ʾ������ȼ���ܷ��������� 5wt% �� MXene/CMSs�w�F�����õ���ȼ���ܣ��O����ָ���ļ�PLA��19.2%������ 26.6%��UL-94�yԇ�_��V-0�ȼ���

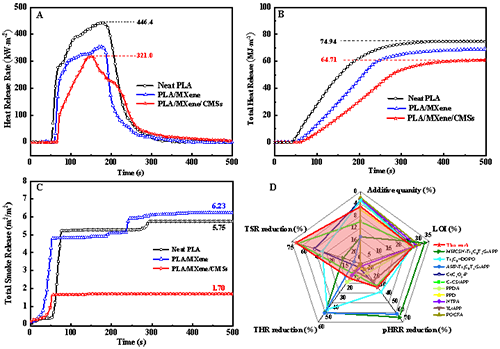

�D8. (A) �� PLA��PLA/MXene �� PLA/MXene/CMSs �ͺϲ��ϵ�HRR������(B) THR������(C) TSR������(D) ���о��� MXene/CMSs �ľC����ȼ�����c�īI��������Č���
��D8��ʾ�����F������yԇ���Կ�����MXene/CMSs���^����������(5 wt%)�����F����ֵ��ጷ�����(pHRR) ������28.1%, ����ጷ�����(THR) ������15%, �����Fጷ���(TSR)������70.4% �ă����C�����ܣ��֟�������ͻ����ͬ�r�c��N�F����ȼ���M���ˌ������w�F��MXene/CMSs�������õ���ȼ�֟����ܡ�

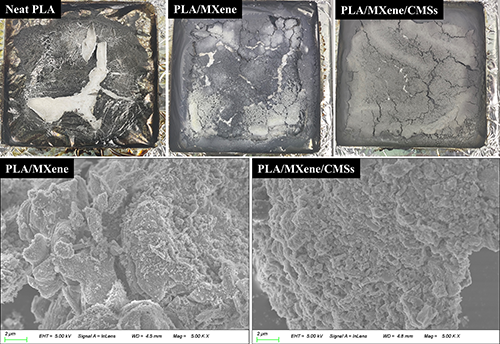

�D9.��PLA��PLA/MXene��PLA/MXene/CMSs�ͺϲ����F������yԇʣ����̿�Ĕ��a��Ƭ��SEM�D��
��D9��ʾ��MXene �ļ�������� PLA �ij�̿��������̿�Y�����ɶ�ȱ�ݣ����Ч�����ѣ���Ҫ�w���� MXene �F�ۣ���CMSs ���������P��Ҫ���@�������˚�̿�������Ժ;����ԣ��w�������Ч�ij�̿���������γ��������oȱ�ݵ�̿�ӡ�ԓ����̿�����鷀���B�m���������ϣ��� PLA/MXene/CMSs �ͺϲ��Ͼ��Ѓ�����ȼ�֟����ܣ��e��������������ã����P�I�^�Y���C����
�C��������̼��(CMSs)ͨ�^�o��������þ���ؓ�d�� MXene ���档ԓ�^�̳ɹ��ϳ���һ�N����h���Ѻ��� MXene/CMSs �ͺ���ȼ�����S�������������(PLA)���w�С�CMSs��ؓ�d�������� MXene �{��Ƭ�� PLA ���w�еĈF�������P�I���ã��@���w���F�� MXene/CMSs �� PLA ���w�еķ�ɢ�Ժ������Եõ����������������� MXene ��������͵����W���ܡ��H���� 5wt% �� MXene/CMSs��PLA �ͺϲ��ϵČ���ϵ�����õ��@������(0.31 Wm-1K-1)������ȼ���ܷ��棬�O����ָ��(LOI)������ 26.6%������ UL-94 ��ֱȼ���yԇ���_�� V-0 �ȼ����c�� PLA ��ȣ�PLA/MXene/CMSs �ͺϲ��ϵğ�ጷ����ʷ�ֵ(pHRR)�Ϳ���ጷ���(THR)�քe������ 28.1% �� 15%���Ȟ��@�����ǣ�����ጷ���(TSR)��������� 70.4%��ȼ���^���У��ͺϲ��ϱ����γ��˸����������ܵ�̿�����@�N��߸�Ч��ȼ�֟��������������ߌ����Լ��h���Ѻ����Եďͺϲ��ϣ����ǻ۳��С����W(IoT)���I��ϵ�y�I��չ�F���V韵đ���ǰ�������磺���ܟ��F��ϵ�y�������o�˙C�ߜز�������늘����o���������m���ڌ���ȫ���c�ɳ��m�Ծ��и�Ҫ��đ��È�����
ԓ�F����OӋ���S�{�ײ��Ϟ���l�c������������P�ͺϲ��ϵĘ�Ч�Pϵ���漰����ȼ�C������;S�����ھۺ�����ȼ�������I����I���W�I���ṩ�о����A�����γ���һϵ���о��Mչ���ڡ�Chemical Engineering Journal������Polymer Degradation and Stability������ACS Sustainable Chemistry & Engineering������Carbohydrate Polymers������International Journal of Biological Macromolecules�����ڿ��l�����P�о��ɹ���
ԭ��朽ӣ�https://doi.org/10.1016/j.cej.2025.165576
- �Ї��V����½�/��g�F� ACS Nano�������������o�ö�߶�ȡ���ߜؾ�������Լ{�wĤ 2025-12-24
- �½���W� ��d������������ľ���ڈF� CST/IJBM��������/�۱�ϩ/���ͺϲ����{���c���� 2025-09-08
- ���u��W���F� IJBM����߳���ˮ���Ч���ľ������w�S�����z���ڷ������������_�l 2025-08-17
- ���K��W��٩���ڈF� Angew�������p�ӑB���r�I�����ɻ��ա��ߜ��ұ�����ȼ��������۱����f�����w 2026-02-25
- �A��������С��/�ם��M���� ACS Nano����߸ߏ��ȡ�������ȼ�ԡ����܄��ԺͿɻ��W���յğ�ӹ����w�S�ؾW�j�ۺ��� 2025-10-20
- ��Mater. Today���������܅fͬ�����Ƃ䡰ȫ�ܡ�ľ�^ - ��ȼ���g���坍�m��߶ˈ��� 2025-09-06
- �Ϻ����̼��g��W���ˏ��F� CEJ: �����Y�����ژ����ߌ��ᡢ�֟��p�������ܓp���z�y�Ķ�ܾۺ���ͺϲ��� 2023-08-22
