���y��ʯ�ͻ���ϩ�N�����w��POE����ENGAGETM��ExxpolTM�ȣ����䃞�������ܱ��V����������܇������늾���|���t����е�����b��Ĥ���I��Ȼ�������߶ȷ�����̼-̼�I�Y����������Ȼ�h�����y�Խ��⣬����������ɫ��Ⱦ�����L�U��ͬ�r��POE���͟�ض������������ϩ朶ε����c��ͨ������104 ��C�����@�Ƽs�����ڸߜحh���µ��L��ʹ�á���ˣ��_�lһ�N��߸����ܡ��ߟ᷀�����ҭh���Ѻõď����w�����ڝM���������L�ĸ߶ˑ����c�h��������������Ҫ���о��rֵ�c����ǰ����
���B������W�Ą�Ұ�����L��������֬�����ͪ�@һ�����ܹ������ϵĺϳ��о������������е��ʻ����H�x�������������W���ܺ��͟��ԣ����c���_260 ��C����ͬ�rҲ����������F�������ض������l���°l����朷��������F���ϵĽ��⡣������ϩ/CO�����ͪ�ĸߏ��Ⱥ��ߜص����c���_�l��ͪ�������w��һ�N���F�������c�ɽ����Խyһ����Ҫ���ԡ�Ȼ�������߶ȽY������ͪ�����D���鏗���w���R�ɴ��y�}��
1.�����ж��y�}��ϩ�N���w��һ����̼��CO��ͨ�������^�ɽ��ٴ����Įa���������ã�ʹ�ù��۷����y���M�С�
2.ܛ���OӋ�y�}����Ҫ��Ч�����������ܛ���Ɖľ�ͪ�^���ĽY���ԣ��ԫ@�Ï��ԡ������y��ϩ/��ϩ/CO��Ԫ��ͪ�����w��Ҫ���_50%�ı�ϩ�������܌��F������

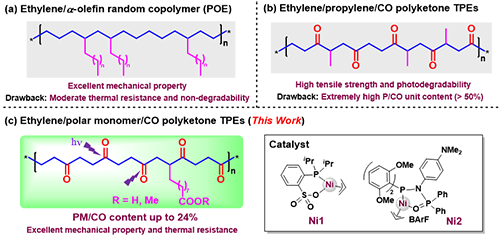

��1�����IJ��ԣ���������w�c懴����������Y��

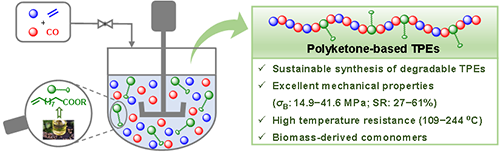

���Q�����y�}�����о������Ե�����Դ�Ա����͵���������w��10-ʮһϩ�ᣨUA�����������MU�� ����ܛ��ǰ�w�����������r��Ч����Ҏģ���Ƃ��懻����wϵ�����F����ϩ��CO�c��������w����Ԫ���ۡ����У����w�������L����朶������������朶�������ĩ�˵��Ȼ�/�����t��ͨ�^���εĻ��W�����Mһ�����ܻ�������Ϻ�����ṩ�˿��ܡ����⣬ͨ�^ϵ�y���������Y���;ۺυ������������ضȡ����w��ȵȣ������F����������w�ھ�ͪ����еIJ�������0.3 mol%��23.7 mol%�Č������Ⱦ��_���ơ�������L�����ܛ����Ч��������ϩ-CO����朶εď�ż�O����ã��Ķ����F�˲��Ϗ������w�������w�Ŀɿ��{����
��2���������ͪ�����w���C������
-
�͟��������c���_109~244 oC����������POE��������չ�����ڸߜؑ����I��ķ�����
-

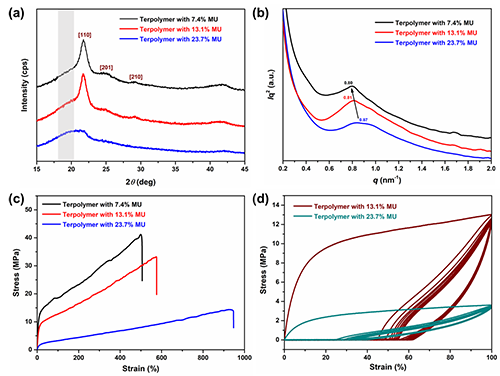

�������������쏊�ȿ���14.9 MPa��41.6 MPa�^�g���{�����������L�ʄt���F��500%��950%�Č������w��չ�F���߶ȵ������OӋ�`������
-
��������׃�֏��ʣ�SR����߿��_61%�����F�����õ��������|��
-
�Y���ԣ��^�͵ĽY���ȣ�2.7%�C12.9%���γ��˽Y���^�c�Ǿ��^������ΑB���Ȳ�����7�C8 nm������x�Y�����@Щ�{�׳߶ȵĽY���^�������������c����Чؕ�I�ڲ��ϵď��Ի֏����ܡ�
-
�ӑB���W���ܣ��������D׃�ضȣ�Tg���� -10 oC���������C�����ڳ����µ����g���c�ߏ��ԡ�����ģ���ڌ�����ȱ��ַ������w�F�������ęCе�ɿ��ԡ�
-
����������ˮ���|����߿��_ 86o���S����������w���������ӣ���ˮ���������@�������͝�h���еđ����ṩ�˃��ݡ�
-
����������������⣨365 nm�������£�����������3 h�ȏ�123 kg/mol�@������40.7 kg/mol���C���������õĽ��❓�ܡ�

�C�ϣ�ԓ�о�����懴�ϩ�N�ʻ��ۺϼ��g���ɹ��������|�������w��������ͪ��朣��_�l��һϵ�����W���܃������͟��Ժ��ҿɽ��������͟����ԏ����w��TPE����ԓ�о����Q���y��ϩ�N�����w�y������ĭh�����}�ṩ��һ�N��������չ�F���ڿɳ��m�����I��V韵đ���ǰ���ͮa�I��������

�@һ�о��ɹ���������Degradable Polyketone Thermoplastic Elastomers with Biomass Sourced Composition�����}���l������Angew. Chem. Int. Ed.���ϡ�Փ�ĵĵ�һ�����Ǵ��B������W�����WԺ��ʿ���������о����������OӋ�cϩ�N�ʻ��ۺϣ�Ŀǰ�l���ڿ�Փ��10��ƪ���@��ʿ�����˲�֧��Ӌ��������Ӌ����������������Ȼ����ƌW�����Ŀ��C������Ŀ4���ͨӍ�����Ǵ��B������W��������ȫ�����c�������Ұ���ڣ�ԓ�����õ��ˇ�����Ȼ�ƌW����22401034��52273004�����Ї���ʿ���ƌW������BX20240049��2024M750306����֧�֡�
��չ:��ͪһ����ָϩ�N��һ����̼��CO���γɵĽ��湲������I�ϵľ�ͪ��֬�ʻ���Ħ��������50%�����������ͨ�^��ϩ/CO�ǽ���Y���������C���ʻ�����>30%�����|�ӽ������ͪ��������30%�tڅ����ܶȾ���ϩ�����|�����ԣ����ĺϳɵľ�ͪ�����w�ı��|�ρ��v�����ǘO�Ծ�ϩ�N�����w������һ�N���͵ď����w���ϡ�
ԭ��朽ӣ�https://onlinelibrary.wiley.com/doi/epdf/10.1002/anie.202507976
��Ұ����
��Ұ�����B������W���������������c����ҽ��ڣ���ʿ��������2008���ڴ��B������W�����WԺ�@�ÌWʿ�Wλ��2014���ڴ��B������W�@�Ñ��û��W���W��ʿ�Wλ����������С�����ڣ���2016 ~ 2018���ڵ���˹̹�Ĵ�W���º鱤��ʿ���о�������������Prof. Stefan Mecking�����S���Ƹ�x�����ڣ��������x���Ҽ������˲š���Ҫ�о������߷��Ӻϳɻ��W����ͪ��֬���w�S�ȡ���5��ͨӍ���ߴ����Թ�����J. Am. Chem. Soc.2025, 147, doi.org/10.1021/jacs.5c09549;2024, 146, 34560;2021, 143, 10743.Angew. Chem. Int. Ed.2024, 63, e202404186;2022, 61, e202204492;2022, 61, e202204126;2022, 61, e202116208.ACS Catal.2021, 11, 8349.Macromolecules2020, 53, 2912; 2021, 54, 4641;2023, 56, 510;2023, 56, 1759; 2024, 57, 4174; 2025, 58, 8622; J. Catal. 2023, 417, 334;ACS Macro Lett.2024, 13, 1099����
- ����������ˇ�w�S��W�컴�ЈF� AFM���߾���3D��ӡ�Ƃ�ɽ����t����е 2026-01-04
- ���ڴ�W�S������ڈF� ��Adv. Sci.���C��������ɽ��������ܛ�w�C�����c��������I����о��Mչ 2025-09-10
- �������ڡ��A�������������� Macromolecules���ӑB���Ƃ�������Ե�����������オ������ԏ����w 2025-07-30
- ��ɣ�������WԺFrancesco Stellacci��Harm-Anton Klok�n�}�M��ACS Sustain. Chem. Eng.����ľ�|�ء���һ�N������Ϳ�Ӳ��� 2022-10-16
