������ 20 ���ć����u����һ���������� 50 ��ȿ������� 21.2��������ϴ������������Ħ�����Ч���Ա��ַ����������ɾ����{�؟���ݔ�����m���ճ���ů�c�ֲ����������������W�₥�����I����FOCC�F����}�A��ֲ��-�Ё��I�������ǻ��м�ȡ�`�У��аl�����ͷ���̫��ܟᣨMOST�����SPMFS����һ�e�ƽ�ԓ�I���L�ڴ��ڵ������W����������ׅf���y�}��
2025��10��6�գ����P�ɹ�����Bioinspired Swelling-Deswelling Strategy Unlocks Synergistic Molecular Solar Thermal-Fabric Systems�� ���}���l���ڲ���픿���Advanced Materials������ɴ������˟������PTM�����g�_����·����Փ�ĵ�һ���ߞ�����W���όWԺ��ʿ�о������T��Փ��ͨӍ���ߞ�����W���όWԺ�₥���ڡ�
һ�������`����Դ���}�A��ֲ�������Û-ȥ��Û���ǻۣ��ƽ� MOST ��������ʹ�c
MOST �������� MOST ���ӵĸ�Ч��������c������������ԣ��ɞ� PTM �I����о����c�������H����������������Ć��}�Ƽs���� MOST �����ڿ����зֲ����������I���Ƃ侫���c�a�����㣻�� �����c���������Բ�������W�����Ժ��Ч�������½��L�U���� MOST������й©��ȱ���L���;��ԡ�
�����L���}�A�^���Ё��I��Atriplex centralasiatica�����䪚�ص������}-���}���C�ƞ��Q�@Щ���}�ṩ���P�I���l����D 1a ��ʾ��ԓֲ��ͨ�^��Ƥ���ݼ���������Û-ȥ��Û���^�������F�}�ֵ��������ڳ����ȾS���������B�����γɷ��o�����@һ���܄��錧-���|ݔ�\-�ɿؽY���������جF�����ɞ�F��OӋ�Ƃ���Եĺ����{�������ڴˣ��F���ͬ�S���z�Ƃ�ğ����Ծ۰�����TPU���п՚����z�w�S��HAFs�����_�l������Û-ȥ��Û���ԣ����Fż������Azo-C6���ĸ�Ч���ռ����������w�S���昋����3-5 ��m ��ľ���Azo-C6�ξ������@һ���Բ��H��Q�� MOST ���ӷֲ������Ć��}����ͨ�^���Y���ؘ�-�����I�������F���W�����c������ܵąfͬ��������K���W-������ܼ��ĸ�Ч���˟�������

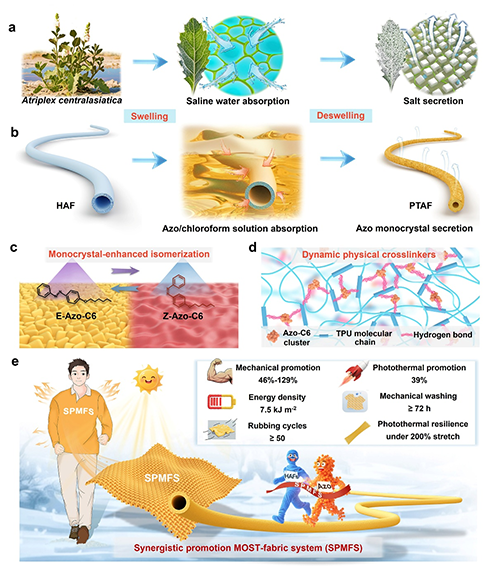

�D1. �fͬ����������̫��ܟ�-�����wϵ��SPMFS���OӋʾ����a) �Ё��I��Atriplex centralasiatica�������}-���}�C�ƣ�b) �п՚����z�w�S��HAFs������Û-ȥ��Û�^�̣�c��d) SPMFS �����W�����c������ܷ���ąfͬ����ʾ��D��e) ���ڂ��˟������PTM���Ҿ߂䃞���fͬ���ܵ� SPMFS ʾ��D��
������߶Ƚ�����Û- ��Û�ӑB�^�̣�
1. ��Û�^�̣���Y�����M�����A����Û�����W
�郞���Ƃ乤ˇ���Fꠌ� HAFs ����Û-ȥ��Û�^���M���˶�߶șC�Ʒ�������ʾ����ӑB׃��Ҏ������D 2 ��ʾ��HAFs �ĸ߿�϶�ʞ��܄��B�c���|�����ṩ�˸�Чͨ��������Û�^�̿����_�֞� 3 ���A�Σ����ٝB�ڣ�0-5 s������ë�������c����ݶ��ӣ��ȷ���Һ���ٝB�� HAFs ��Y�����w�S�w�e��Û��Ѹ������ 185%���D 2d�����ӑBƽ���ڣ�5-40 s�����ȷ³��m�Ɖ� TPU �����g���I��ʹ������g϶�Mһ���U���w�e��Û������ 236%�����A�� Azo-C6 ���Ӵ����M���w�S�Ȳ���ͷ����ڣ�40-60 s����TPU �������Û�_���O�ޣ��w�S�w�e�H�l���O����׃������Û�^��څ�ڷ�����

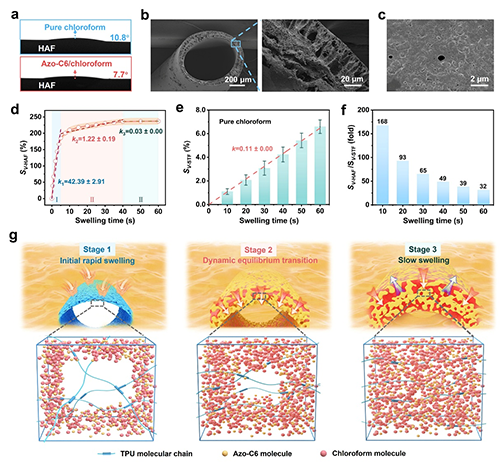

�D 2. �п՚����z�w�S��HAFs����Û�^���Ķ�߶șC�Ʒ�����a) ���ȷ��cż������Azo-C6��/�ȷ���Һ�� HAFs ����Ľ��|�ǣ�b) HAFs �Ľ�����ò��c) HAFs �����Ŀ�϶�Y����d) HAFs ����Û�r�g-�w�e��Û��׃��������e) ����TPU�w�S��STFs���ڼ��ȷ��е��w�e��Û����f) HAFs�cSTFs�ڼ��ȷ��е��w�e��Û��֮��ֵ��g) HAFs ��Û�ӑB�C��ʾ��D
2. ȥ��Û�^�̣��ӑB���I�ؽM��ż�����ξ�������
��D 3 ��ʾ���S���܄��]�l��HAFs �w�e��u�տs�����揈���Mһ�����s��϶�Y����TPU ������������в��γ����ܾW�j����K�w�S�w�eȥ��Û���_ 85.01%���Y���������@������������Ҫ���ǣ�ȥ��Û�^���� Azo-C6 ������ HAFs �ֲڱ���l���Ǿ���ɺˣ���K�γ� 3-5 ��m ������܆ξ��ӣ��o�F�ۣ���С�� X �侀ɢ�䣨SAXS���c�V�� X �侀ɢ�䣨WAXS���Y���Mһ���C����ȥ��Û�� TPU ��������и�Ҏ����Azo-C6 �ξ��ӽY���ȸߣ��������������춨�Y�����A��

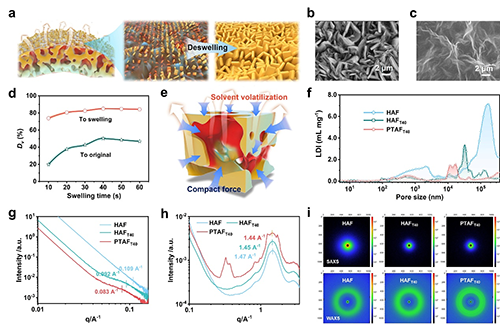

�D3. HAFȥ��Û�^����߶șC�Ʒ�����a) HAFs ȥ��Û�����W�C��ʾ��D��b��c) �������z�w�S��PTAFs���ڷ�ʽ��E���c�ʽ��Z�������B�µı�����ò��d) ��ͬ��Û�r�L�� HAFs ��ȥ��Û��������e) HAFs �w�e�տs�^��ʾ��D��f) HAFs����Û 40 s ��ȥ��Û�� HAFs��HAF-T40���c�������z�w�S��PTAF-T40���Ŀ��ֲ����ȣ�g��h) С�� X �侀ɢ�䣨SAXS���c�V�� X �侀ɢ�䣨WAXS���� q �S����������i) SAXS �c WAXS �ψD�V
����ż����ؓ�d�ĄӑB�{��
�F�ͨ�^�{����Û�r�L�c��Һ��ȣ����F�� Azo-C6 ؓ�d�ľ��ʿ������о��l�F�w�S��������Û���γ��ް��Y�����Ҵֲڶ���40 s��Û�r�g���_����ֵ���@�� Azo-C6 �Y���ṩ������λ�c��ؓ�d��څ��ͣ��_0.22 mg/mg��ͬ�r�о���Azo-C6��Һ��Ȍ�ؓ�d��Ӱ푣��l�FAzo-C6/ �ȷ���Һ��ȏ� 10 mg/mL ���� 60 mg/mL�r��PTAFs��Azo-C6ؓ�d����0.12 mg/mg����0.56 mg/mg����� 40 mg/mL �r�������ܶ��_��ֵ 7.5 kJ/m2���ҷֲ�����ȳ��^ 40 mg/mL ��Azo-C6 �_ʼ�l���F�ۡ�

�D 4. a) �п՚����z�w�S��HAFs���ڼ��ȷ��в�ͬ��Û�r�L��10~60 s��������Sԭ�����@�R��3D AFM���D��b) ������a���И�Ʒ�ľ������ֲڶȣ�Rq���c���gƽ���ֲڶȣ�Ra����c) �������z�w�S��PTAFs����ż������Azo��/�ȷ���Һ�cAzo-C6/�Ҵ���Һ�е�ؓ�d�|�����ȣ�d) �������z�w�S��PTAFs����Azo-C6��/�ȷ���Һ�в�ͬ��Û�r�L��10~60 s����ı�����ò��e) ����Azo-C6/�Ҵ���Һ�Ƃ�Ĺ������z�w�S��PTAFs����f) ��ͬ����Azo-C6/�ȷ���Һ�Ƃ�Ĺ������z�w�S��PTAFs���Ľ�����ò��g) ������f���И�Ʒ��ؓ�d�|���c�����ܶȣ�h) Azo-C6��Ȟ� 20 mg/mL �Ĺ������z�w�S��PTAF-C20�������S���Ӓ��裨3D CT���D��
�ġ����W-���fͬ�����C��
��D 5a��b ��ʾ��FTIR �yԇ��ʾ��Azo-C6 �������ӑB���c������ TPU ������\�ӣ�������TPU������g��������ͬ�r����ξ����ܷ�ɢ�Ѽy�����⑪���������Ķ����F�����W���ܵ�������PTAFT40����Û40 s�w�S���Ĕ��ё�׃�_ 690%���^ԭʼ HAFs��466%������ 48%�����쏊���_18.3 MPa���^ HAFs��7.99 MPa������129%���D 5d �Mһ�������� HAFs�cPTAFT40�ڲ�ͬ�h���ض��µđ��� - ��׃�������l�FPTAFT40��- 20 ����40 �������Ⱦ��������ÙCе�������M���ճ���������
����ֲ��� Azo-C6 �ξ����ǹ�������������P�I����D 5e ��ʾ�����y MOST ������ Azo-C6 �F�ۣ����¹��������ʵͣ���PTAFs��Azo-C6�����ξ��ӌ��Fȫ����ܲ��@����������⮐����Ч�ʡ�PTAFT40��E��Z���������_ 94.87%����Z��E�殐�������ʴ��������

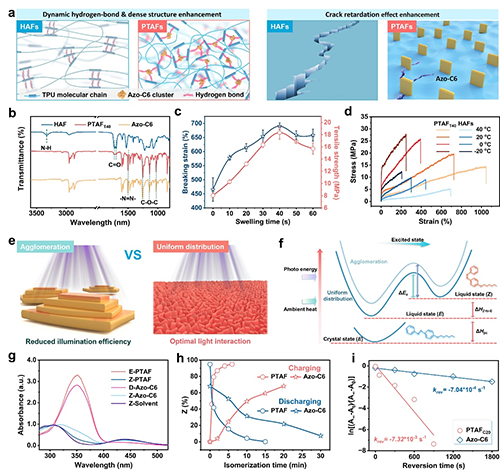

�D 5 �������z�w�S��PTAFs�����W-������܅fͬ����ʾ����a) PTAFs���W�����������C��ʾ��D��b) HAF����Û 40 s �Ƃ�� PTAF��PTAFT40����Azo-C6��ĩ�ĸ����~׃�Q�t����V��FTIR����c) ���v��ͬ��Û�r�L��10~60 s����PTAFs�Ĕ��ё�׃�c���쏊�ȣ�d) HAFs�c PTAFT40 �ڲ�ͬ�h���ض��µđ���-��׃������e) Azo-C6�F�۽Y���c PTAFs �����ڹ����µĠ�Bʾ��D��f) PTAFs��Azo-C6����⮐�����C��ʾ��D��g) PTAFT40�cAzo-C6��ĩ������-��Ҋ���չ��V��UV�Cvis����h) PTAF�cAzo-C6��ĩ�Į������M���S�����r�g׃����������i) 20 ���£�Azo-C6��Һ��Ȟ� 20 mg/mL�� PTAF��PTAFC20���cAzo-C6��ĩ�� 420 nm�⣨40 mW/cm2�������µĄ����W����
�塢SPMFS �����˟��������
�F�ᘌ� SPMFS �Ă��˟���������M���˶������yԇ���C���䌍�H���Ãrֵ����D 6a ��ʾ��SPMFS��70��������25.5�������������h����ԭʼ HAFs������2.2����11.6 �������F�ģ�M �C 20 �������h������ 80 mW/cm2 ģ�M�չ����� SPMFS����50��ȿ������� 21.2�����C�������͜��h���µĸ�Ч������ܡ��F��Ƃ��� 30 cm×12 cm �Ĵ�ߴ�SPMFS���ڴ����yԇ�о����F�������Ă��˟�������ܡ�

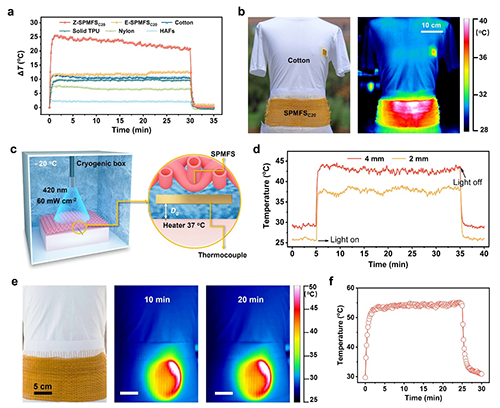

�D 6. a) ��ͬ������ 420 nm �⣨40 mW/cm2�������µı���ض��S�r�g׃��������b) SPMFSC20�ڼ��˴������đ�����yԇ��c) ģ�M���䴩���l���£�SPMFSC20�Ă��˟������PTM���yԇʾ��D��d) ������c���yԇ�Ĝض��S�r�g׃��������e) SPMFSC20����Ĺ�W�D���c�t�⣨IR���D��f) ģ�M̫ꖹ⣨40 mW/cm2�������£�������e������ı���ض��S�r�g׃������
ԓ�о��ܵ����ҿƼ������c�аl�Ŀ(No. 2022YFB3805702)�͇�����Ȼ�ƌW����ί���c������ش�x�������Ŀ��Nos.52130303��52327802����֧�֡�
Փ��朽ӣ�https://doi.org/10.1002/adma.202514043
ͨӍ���ߺ��飺

�₥������W������������ʿ���������������f��Ӌ�����Ƽ������I܊�˲š����ҽܳ��������@���ߣ��Ƽ��������ꄓ���I܊�˲�, ����нܳ��˲ţ�����к���Ӣ�ţ������������131���������˲ňF�ؓ؟�ˣ�Ӣ���ʼһ��W����ʿ��FRSC�����ձ��W�g���dί�T��JSPS���L���W�ߣ����܇���Ժ����������N���ң�ij�I�����c�����ϯ�ƌW�ҡ��ε��ߌá��ڰˌý������Ƽ�ί�W��ί�T���Ї��ͺϲ��όW���������¡�����ͺϲ��ό�ί����������ί�T���֕����L���Ї��Cе���̌W�����Ϸ֕��߷��Ӳ��ό��Iί�T��ί�T���Ї������о��W���߷��Ӳ����c���̷֕��������¡��w�S���ϸ����c�ͺϼ��g�֕��������¡�SAMPE�Ї���ꑿ������ͺϲ��ό�ί��������ί�T������Ҫ���¹����ЙC̼�ͺϲ��ϣ��ߌ���ͺϲ��ϣ�������D�Q�惦���ϣ������ܷ���̼�����Լ�����푑����ͺϲ��Ϸ����о����о��ɹ���Chem. Soc. Rev.��Prog. Mater. Sci.��Adv. Mater.��Angew. Chem. Int. Ed���ڿ��ϰl������200��ƪ���������ČW�g����1����Ӣ�Č���4�����ڙ��Ї��l������80������ڙ����H����5헡��B�m�������x����˹̹����Wȫ��ǰ2%피�ƌW�����K���ƌWӰ������͡���ȿƌWӰ�������Σ����x���H�W�g�C��ScholarGPS��2024��ȫ��ǰ0.05%피�ƌW�Ұ�Σ������꣩���@�ý�����������С��Ї��ͺϲ��όW����ʡ������Ȼ�ƌW�������g�l������һ�Ȫ�5헡����Ρ����Ϲ��I���������ܸ߷��ӌW����Thermo-X������Engineering Science������Nanomaterials������Energy Materials������Smart materials and Devices�����ڿ���ί��
- ���ϴ�W����ϼ���ڈFꠡ�Energy Storage Mater.����һ�N��ҕ��ȫ̫��ܹ��V�ღ��Ŀɴ������w��������� 2021-08-13
- �Ї��ƌWԺ��W�S�x�����n�}�M��Ƹ�e�о���������ʿ�Ϳ������� 2020-12-07
- �п�Ժ�L���������n�G���о��Tϵ�y�u����ȫ�߷���̫���늳ػ��Ԍ�����x�Y���{�� 2018-03-13
- �|�A��W������Ժʿ���־䓽��ڈF� Prog. Mater. Sci. �C��������̫����Ӻ�ˮ�����Ĺ�ῗ�� 2025-01-09
- �㽭���ˌWԺ������/������W����/����W�₥���ڈF� Small��һ�N����ż��������ῗ������ڿɴ�������� 2024-09-18
- �|�A��W�־䓽��ڈF�:���Կ���ϴ�Ĺ�ῗ������̫��ܵ�����ˮ 2019-10-10
