�����wϵ���h���ĸ߶��m����Դ����r��̎����ƽ���B��ͨ�^���Ļ��Wȼ���S�r��׃�������ܡ����磬���������ATP�������տs��Ӳ��������΄պ��ֻ֏���ܛ���ܴˆ��l���о��ˆT�_�l�˶�N������ƽ����ϣ������W�������ض�ȼ�����������S�r�g�l������׃����Ȼ�����F�еķ�ƽ�������ʹ��Ӳ����B�����^����ܛ��ģ��ͨ��С��1 MPa�����@�������������������W���d�Ȍ��H�����еđ��á�
�|�A��W������/�O��ͯ�о��F��L���������������Է��o�����Ļ��A���о�������ͨ�^��������ú��ӑB����x�_�l��ϵ�д̼�Ӳ���߷��Ӳ��ϣ����ڶ�߶������W�j�OӋ�ϳ��ˑ�׃Ӳ���x��Ƥ�w��Nat. Commun. 2021, 12, 4082��Nat. Commun. 2022, 13, 4411������������������Ƃ�����������Ӳ��ˮ���z��Angew. Chem. Int. Ed. 2022, 61, e202204960��Natl. Sci. Rev. 2025, 12, nwaf072����ͨ�^��׃�����T������x�_�l�˄��xӲ����ճ���x��Һ�w���z��Adv. Mater. 2023, 35, 2310576�������ڸ����P�}����I�ϳ��˛_��Ӳ�������Ӿۺ��J. Am. Chem. Soc. 2024, 146, 7533�������������p�B�m����x�Ƃ���ճ�����ГQ���ЙC�����z��Adv. Mater. 2024, 36, 2411273��;�������Ϲ���߀���ˡ�����������ӵ�ģ�����m���ۺ��ǰհՓ�ģ�Sci. China Mater. 2025, 68, 3526����
���ڣ��F��о��l�F���F�з�ƽ����ϴ���С���ӽM�b���һ�W�j�Y������o������Ӳ���ĸ���ԭ������ȱ����Ч�IJ������D׃�C�����������������ƽ�⻯�W�c����������x��Y�����������F��ƽ����ϵĄ��ҿ���Ӳ������ˣ������ϳ��˱�ϩ���\-��ϩ��(PAA2Zn-co-AA)������ˮ���z�����У��۱�ϩ���\�����LCST������Ӳ���߷��ӣ���Ӳ���ض����Ͽɰl�����z�B-�����B����x�D׃����ϩ��t�����p����ɫ��һ��������Ҝظ����{��ԓˮ���z��Ӳ���ضȣ���һ����ɱ����Wȼ��EDC��Óˮ�γ����������������S�r�g�lˮ��׃�ر�ϩ�ᡣ�@һEDCȼ���ӵķ�ƽ���D���ɴ�ʹ������ˮ���zӲ���ض����Ҝظ����ГQ���Ķ��T������˲�BӲ�����о��l�F���ڻ��Wȼ�ϴ̼��£�ԓˮ���z������ܛ�����z�B��~125 kPa�������D׃���Ӳ�IJ����B��~115 MPa����ģ���������_920�����@һģ�����H�����������ƽ��Ӳ�����ϵ�ģ���o���Ҳ���״�����ƽ����ϵ�Ӳ���B���M���˲����B�����⣬ԓˮ���z߀չ�F���ɾ��̵ĉ����̓�����ѭ�h���ܡ�

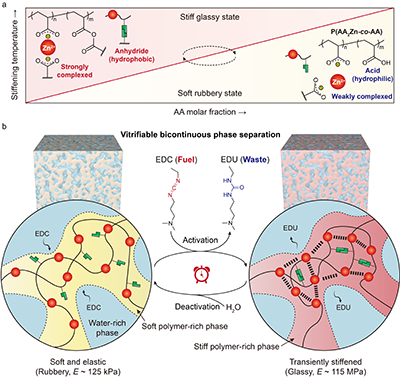

�D1. ���Wȼ����ˮ���z˲�BӲ���Ĺ����C��
��������ϵ�y�����˹�����ˮ���z������Ӳ����ȼ����Ӳ���О顣�S����ϩ���ԪĦ���֔������ӣ�ˮ���z��Ӳ���ضȳʾ������ߣ�չ�F�������Ŀ��{�ԡ�����Ҫ���ǣ���ʹ��EDCȼ��̎��ˮ���z����ȫ����ϩ���D���������������Ҝ��¼��Ɍ��F����Ӳ��������M���£�15 mol% AA���������ģ����125 kPa�j����115 MPa��������920��������ģ��Ҳ������280���������z�w�e�������ֲ�׃�����錦�ȣ����۱�ϩ��ˮ���zȫ���D����۱�ϩ�������H�w�e�����տs��ģ��׃������Ҳ�O�����ޡ�

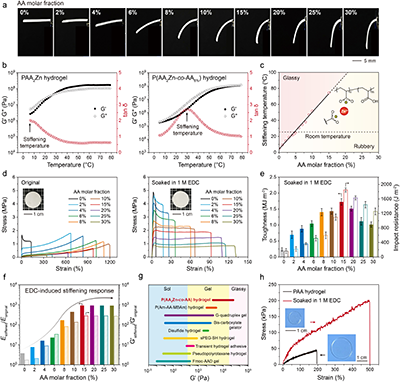

�D2. ����Ӳ���cȼ����Ӳ����������
ͨ�^�{��EDCȼ�ϵĄ��������H���Կ���Ӳ���̶ȣ�߀�܌��F����˲�BӲ�����о�������ԓˮ���z��˲�BӲ����������EDC��Ⱦ��_�{�������⣬���Ͼ߂䃞����ѭ�h���ܣ�������9��ѭ�h��չ�F�����؏͵�Ӳ��-ܛ���О顣����ͨ�^˲�r���d��˲�r�Π�ӛ���@��ԓ������ܛ�w�C���˺����������еľ�����������

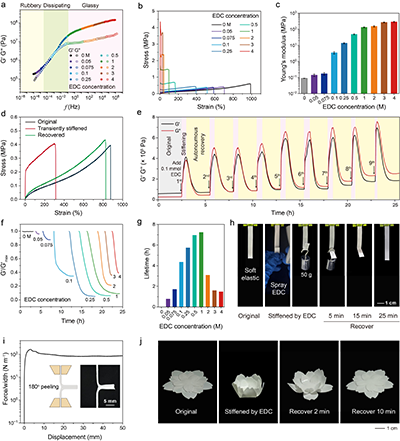

�D3. ���Wȼ���ӵ�˲�BӲ������
�������ͨ�^��߶ȱ�����ʾ��EDC��ˮ���z˲�BӲ���������C�����^�Y������������EDC̎���T��ˮ���z�γ��˴�����Ӳ���{�������͈��˴š����S���P�t�����V�W�����Mһ���@ʾ��ԓ�^�̰��S���ۺ�������ˮ�����w�����½������ڼ{���߶��ϰl�����ɱ�ϩ��-�����D���ӵļ{�״ؿ���M�b��ӡ�C��ǰ���������˲�BӲ���C����

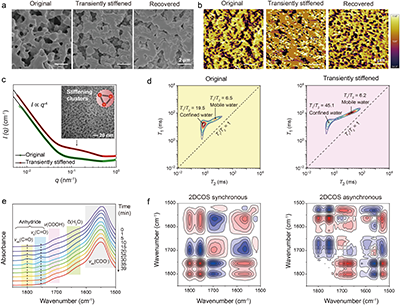

�D4. ���Wȼ����˲�BӲ���C��̽ӑ
�����о��ɹ���������Chemical Fuel-Driven Stiffening of Transient Hydrogels via Vitrifiable Phase Separation�����}���l���ڡ�Angewandte ChemieInternational Edition����Angew. Chem. Int. Ed. 2025, 64, e202518064���ϡ��|�A��W���W�c�����WԺ�Tʿ�о����w�f�����µ�һ���ߣ����������ں��O��ͯ�о��T��Փ�Ĺ�ͬͨӍ���ߡ�
ԓ�о������õ�������Ȼ�ƌW�������ࡢ���c�������Ŀ���Y���c֧�֡�������ϣ����ɢ�����ģ�JCNS���nj�����ʿҲ���c��ԓ�о���
Փ��朽ӣ�https://doi.org/10.1002/anie.202518064
- �|���ִ�O�F�|���ڡ����������Vͨ�����ڡ����B�ٽ��� Mater. Horiz.��һ�N���Wȼ���ӵ��ԏ�λˮ���z���� 2024-12-26
- ���t��һ��Ժʢ�������/�A�ƴ��R������ AFM�������˷������ˮ���z�NƬ-�ڼ���p���ί�����ȡ�����Mչ 2026-03-02
- �������/̫ԭ�������P���F� CEJ���A���l��ú�Ҵ��ď��g�ͺ�ˮ���z�Ŀɳ��m�cҎģ���Ƃ估�䑪�� 2026-02-28
- UCLA �R�������ڈF� Adv. Mater.���ġ�朶��\�ӡ����� - һ�Nˢ�¸���ͬ�Լo䛵ij����gPVAˮ���z 2026-02-26
